Besiktningsrapport

7.2
x

Installation genom

Solsystem Sverige AB

Datum

29 augusti 2023

Ort

Vänersborg, Västra Götalands län
Fastsäkring av produkt
Väderskydd
Dubbel matning
77% godkända23% ej godkända

Om installationen

PanelerEurener: MEPV 144 HALF-CUT (BLACK 450Wp)
MontagesystemNovotegra: Tile Roof Top-fix: Landskap
VäxelriktareSunGrow: SG5-12RT
TillbehörSäkerhetsbrytare AC
Solsystem Sverige AB

Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Säkerhetsbrytare AC

Anmärkningar

2/7

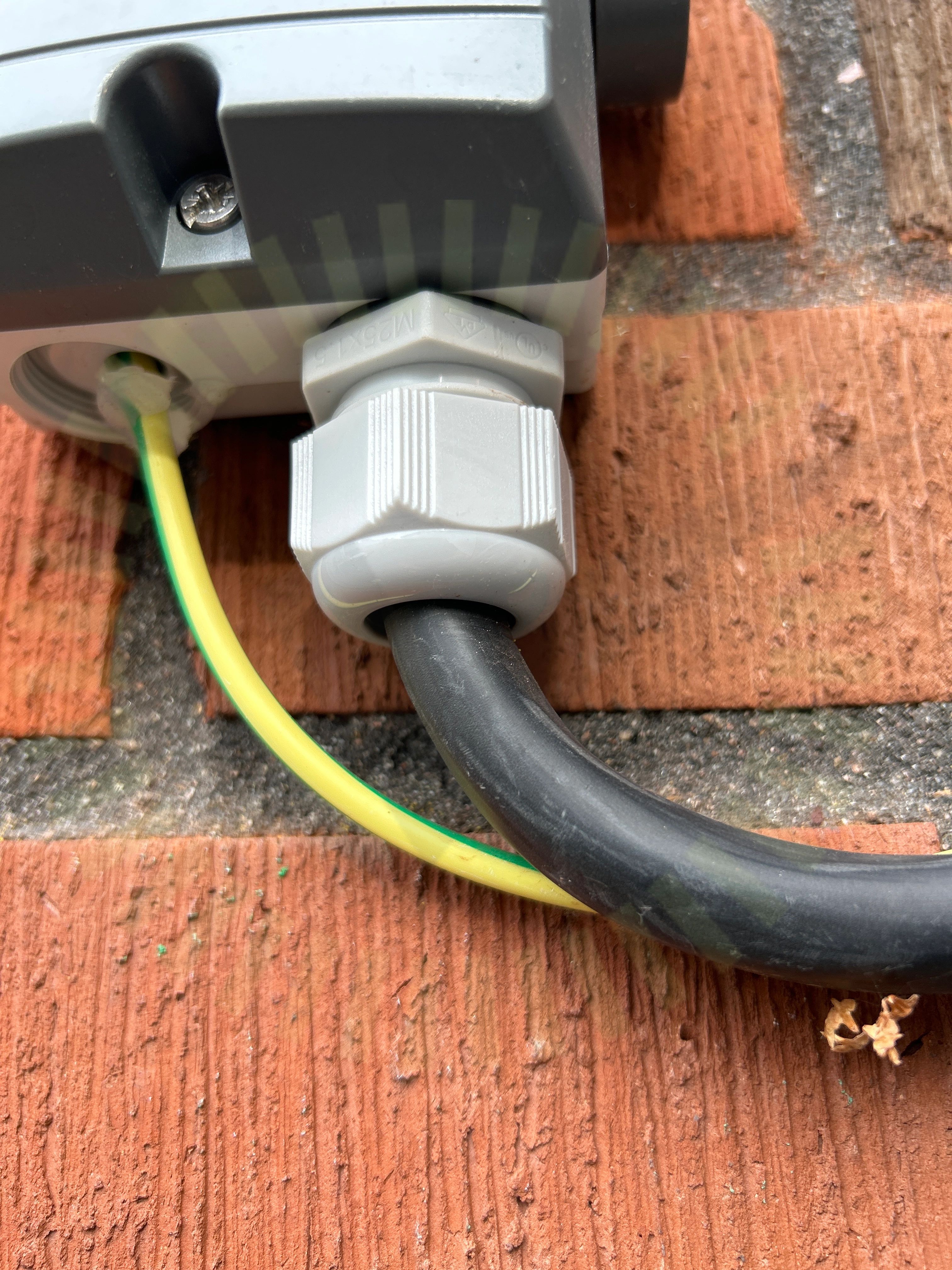

Förskruvning AC-kabel

2.1 Förskruvning AC-kabel

Inte godkänd

Förskruvning håller inte tätt, kabel går att röra in och ut.

Förskruvningar

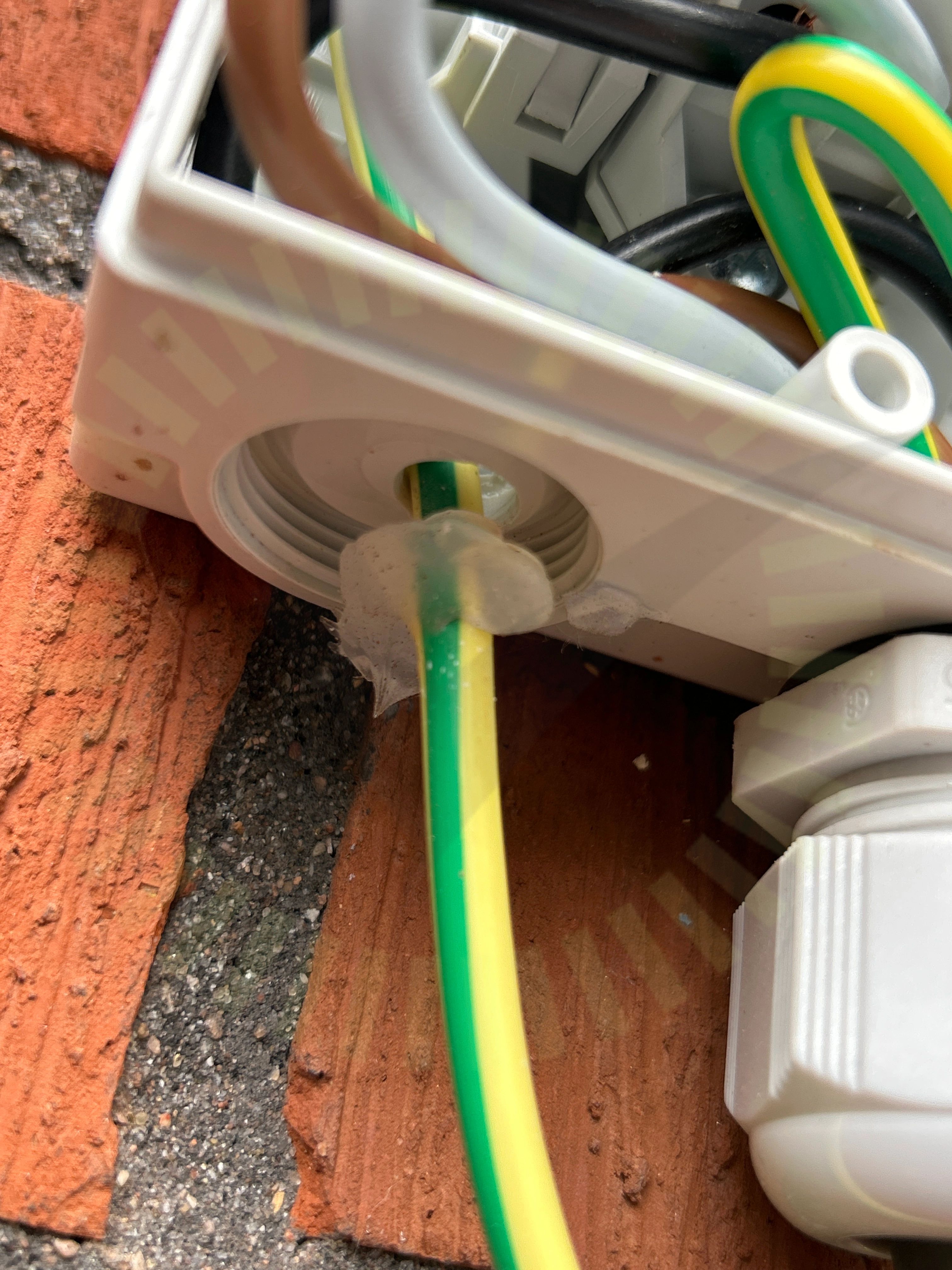

2.2 Förskruvningar

Inte godkänd

Förskruvning saknas. Kapsling håller inte tätt och kabel går att röra in och ut.

Godkända kontrollpunkter

5/7
AnslutningBöjradieEgenskaperInfästningPlacering

Tak 1, Eurener: MEPV 144 HALF-CUT (BLACK 450Wp)

Anmärkningar

5/16
Förbindelse av kontakter

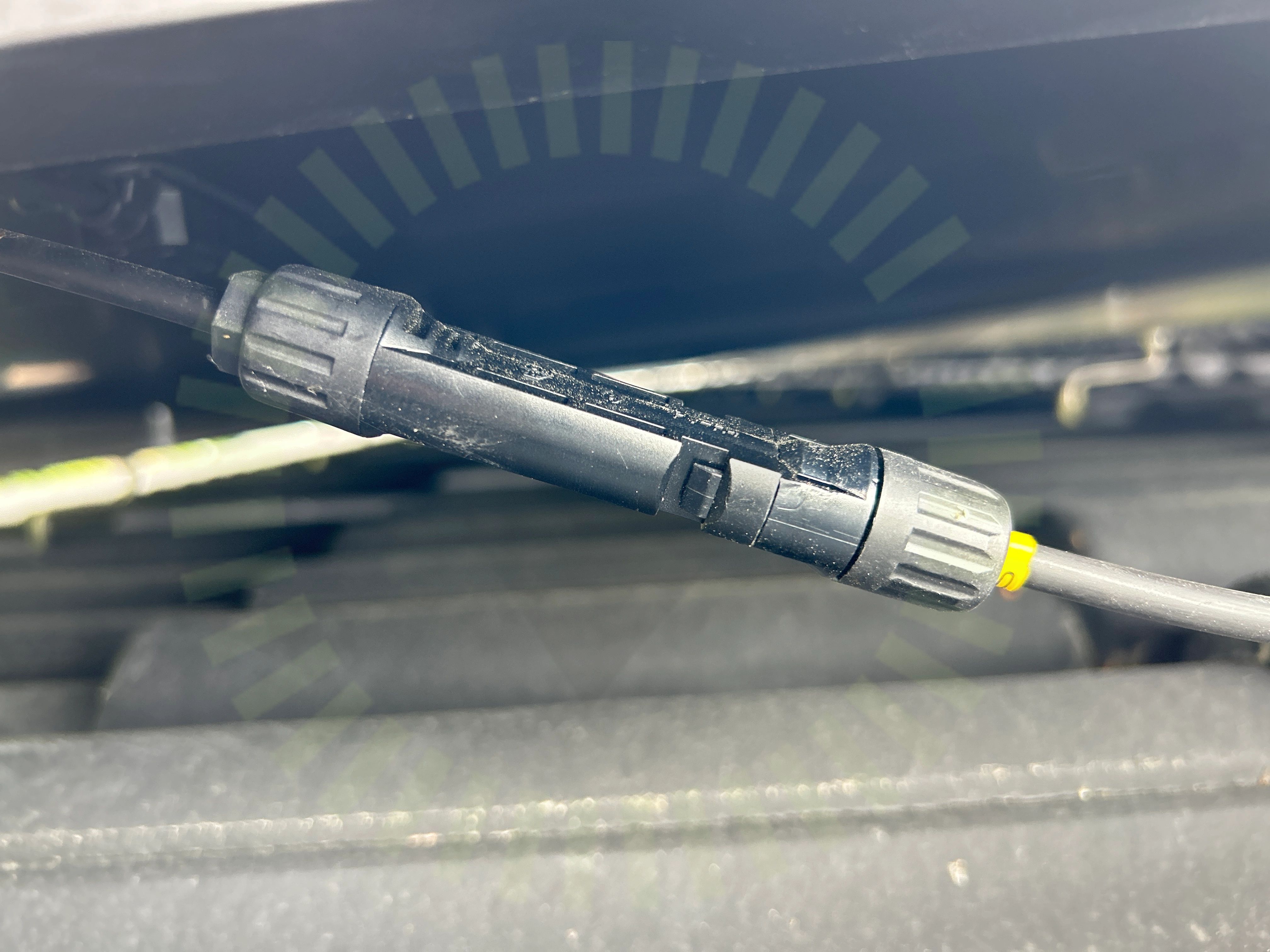

3.1 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare

SS 436 40 00, 712.526

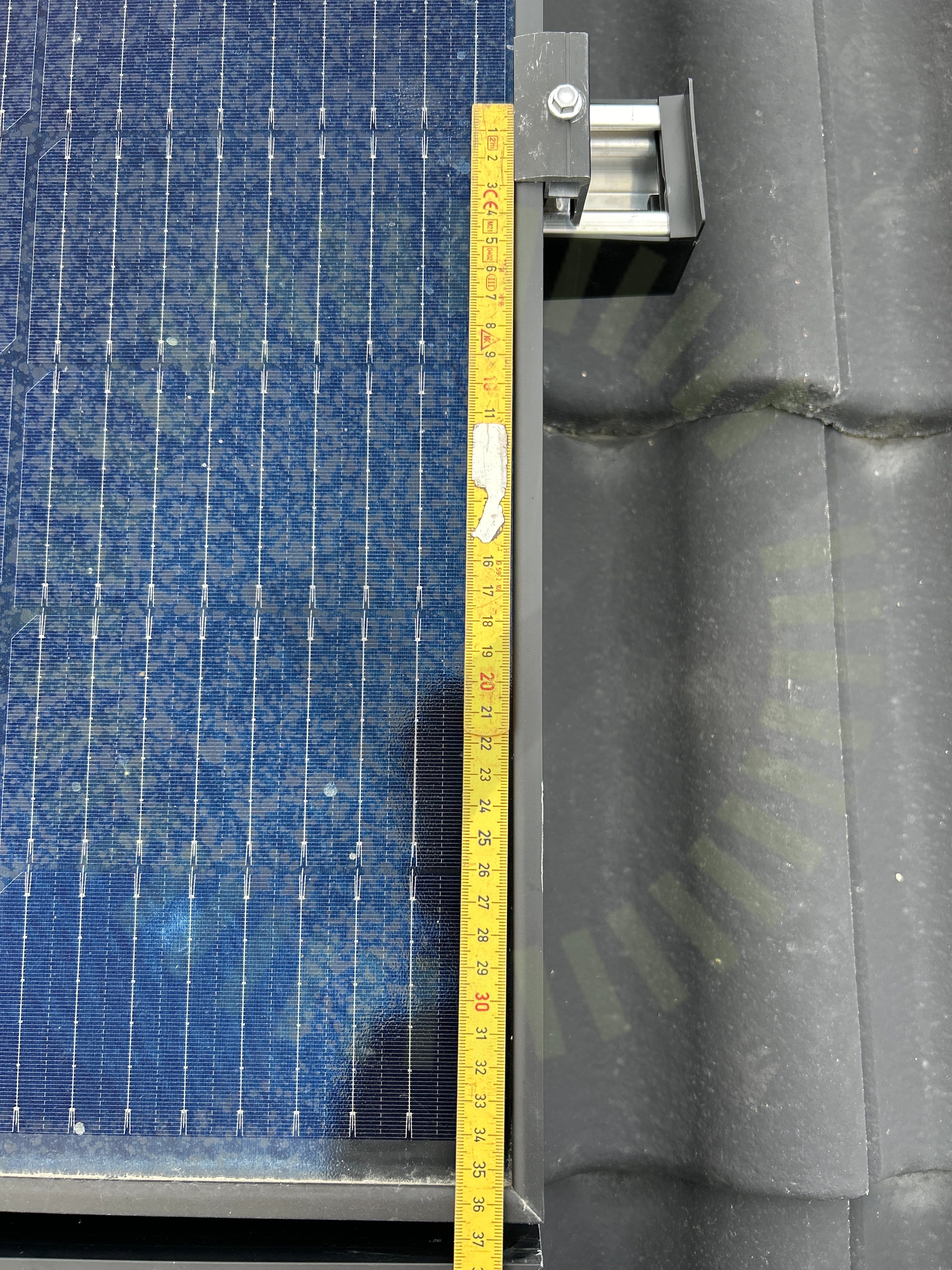

Klämmornas placering

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. För långt och för kort avstånd förekommer. Underlag för använd klämzon saknas.

Tillverkarens anvisningar

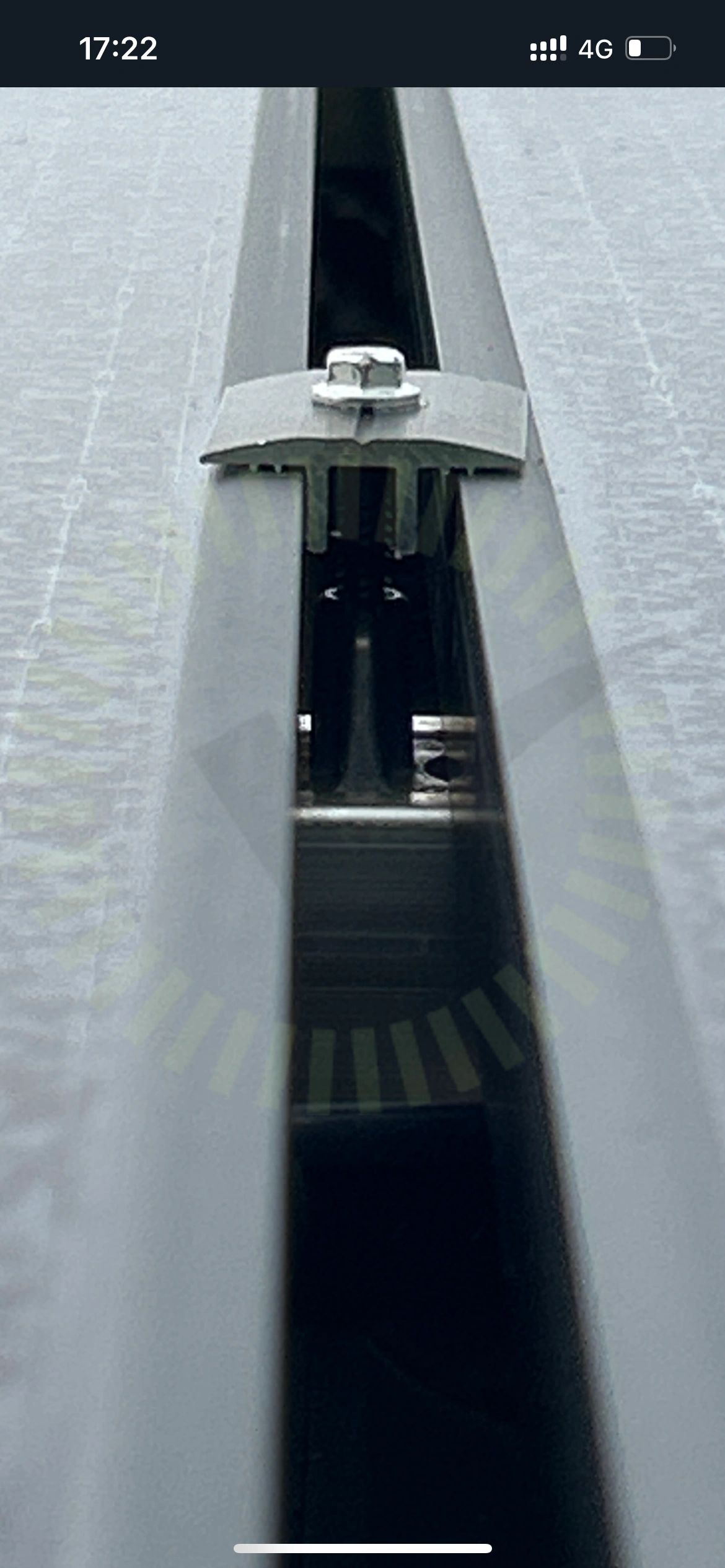

Klämmornas överlappning

3.3 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

HES INSTALLATION MANUAL (IEC) Issued on June. 13th, 2022 (Version1.1), Sida 20
Kopplingslåda

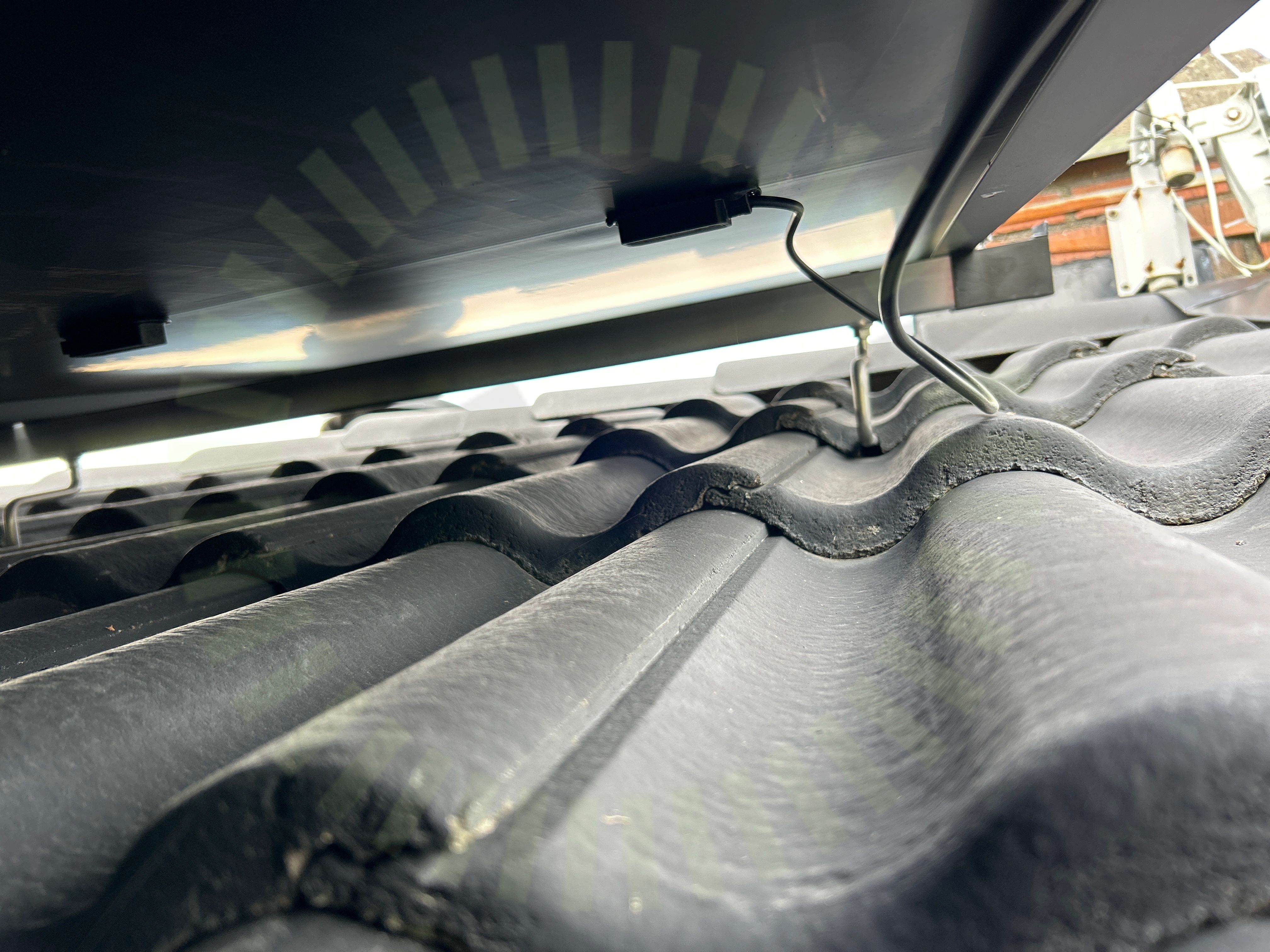

3.4 Kopplingslåda

Inte godkänd

Hängande kabel från kopplingslåda utsätter kopplingslåda för stress.

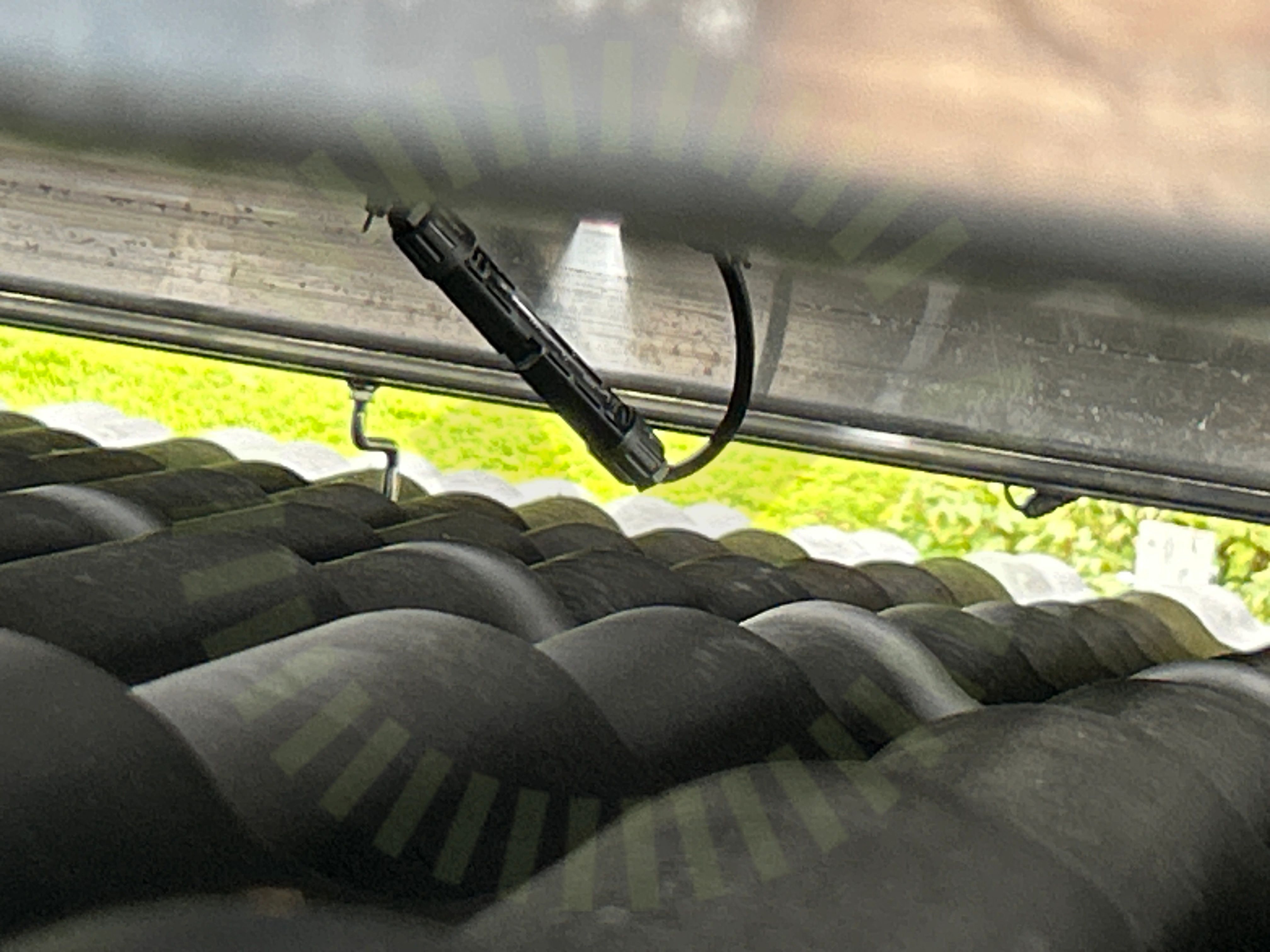

Panelkablagets böjradie

3.5 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

10/16
Avstånd till ytaDräneringshålFöremål mot bakstyckeKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/16
Strängförläggning

Tak 1, Novotegra: Tile Roof Top-fix: Landskap

Anmärkningar

6/22
Kabeluppfästning

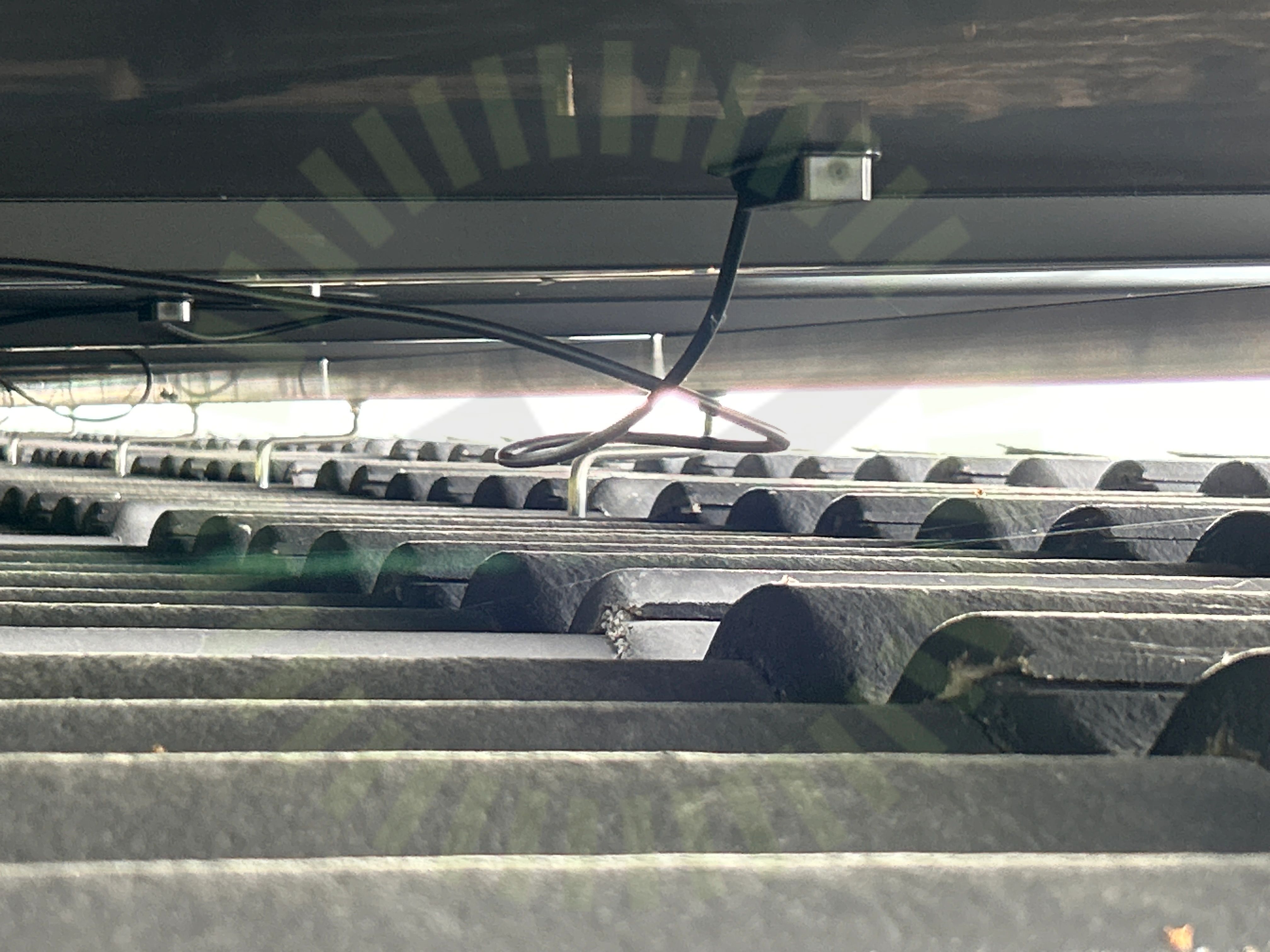

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

Takgenomföring

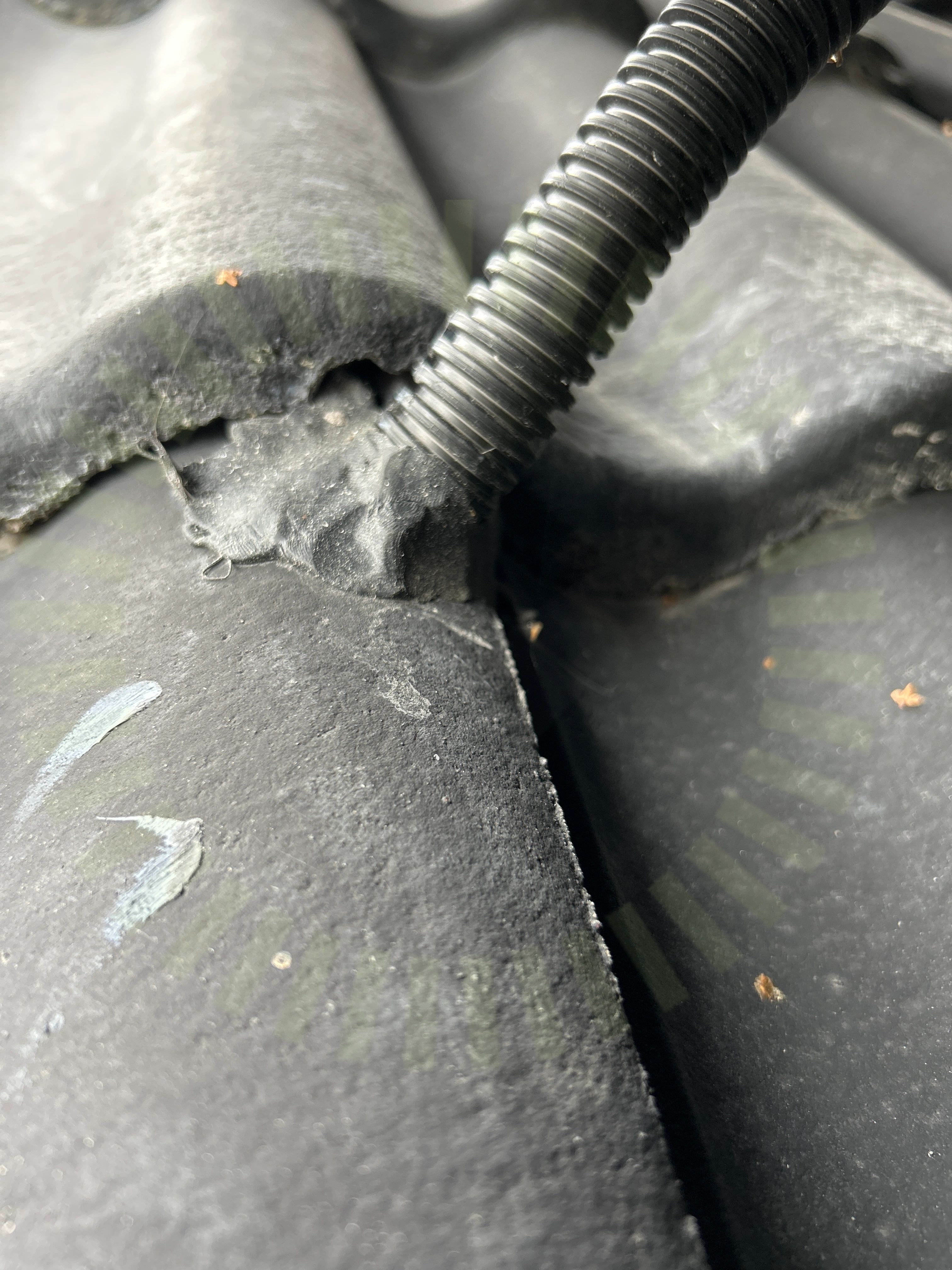

4.2 Takgenomföring

Inte godkänd

Hål är gjord i takpannor för att dra ner slangen, massan kommer med tid ej hålla tätt. Samt är genomföring utförd i tätskit inte fackmässigt utförd. Bild finns i egenkontroll från installatör.

Skenskarv rörlig

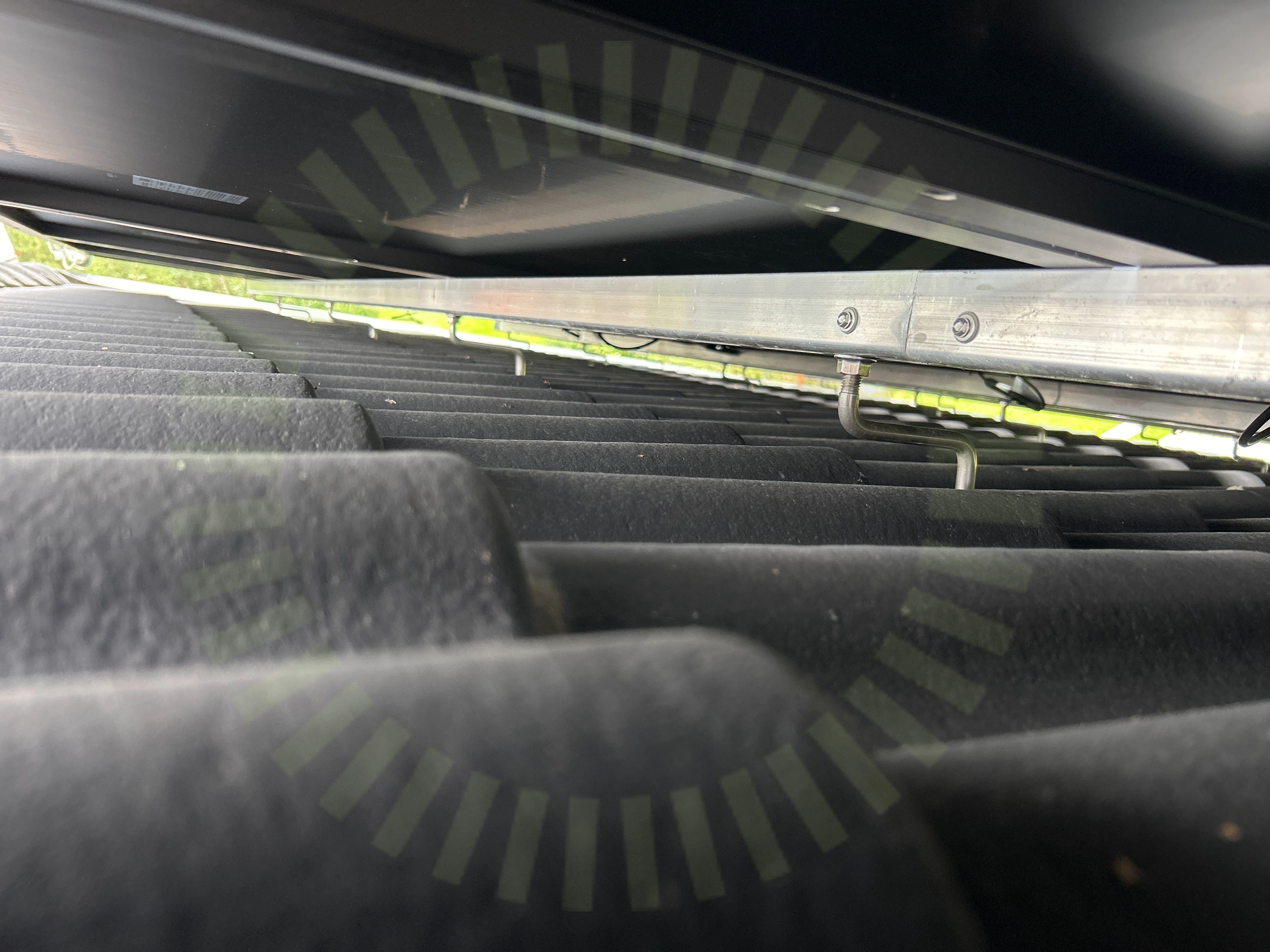

4.3 Skenskarv rörlig

Inte godkänd

Den rörliga skarv som krävs enligt lastberäkning saknas helt.

Novotegra: Tile Roof Top-fix: Manual, sida 13

4.4 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. En annan panel är med i beräkningen.

Tillverkarens montageanvisningar

4.5 Takkrokarnas CC

Inte godkänd

Takkrokar sitter med 60/90/120 cm cc och takstolarnas cc-mått är 100 cm. Enligt lastberäkning är takstolarnas cc 120 cm vilket inte stämmer överens med verkligheten.

Snö- och vindlastberäkning
Takstolsinfästning

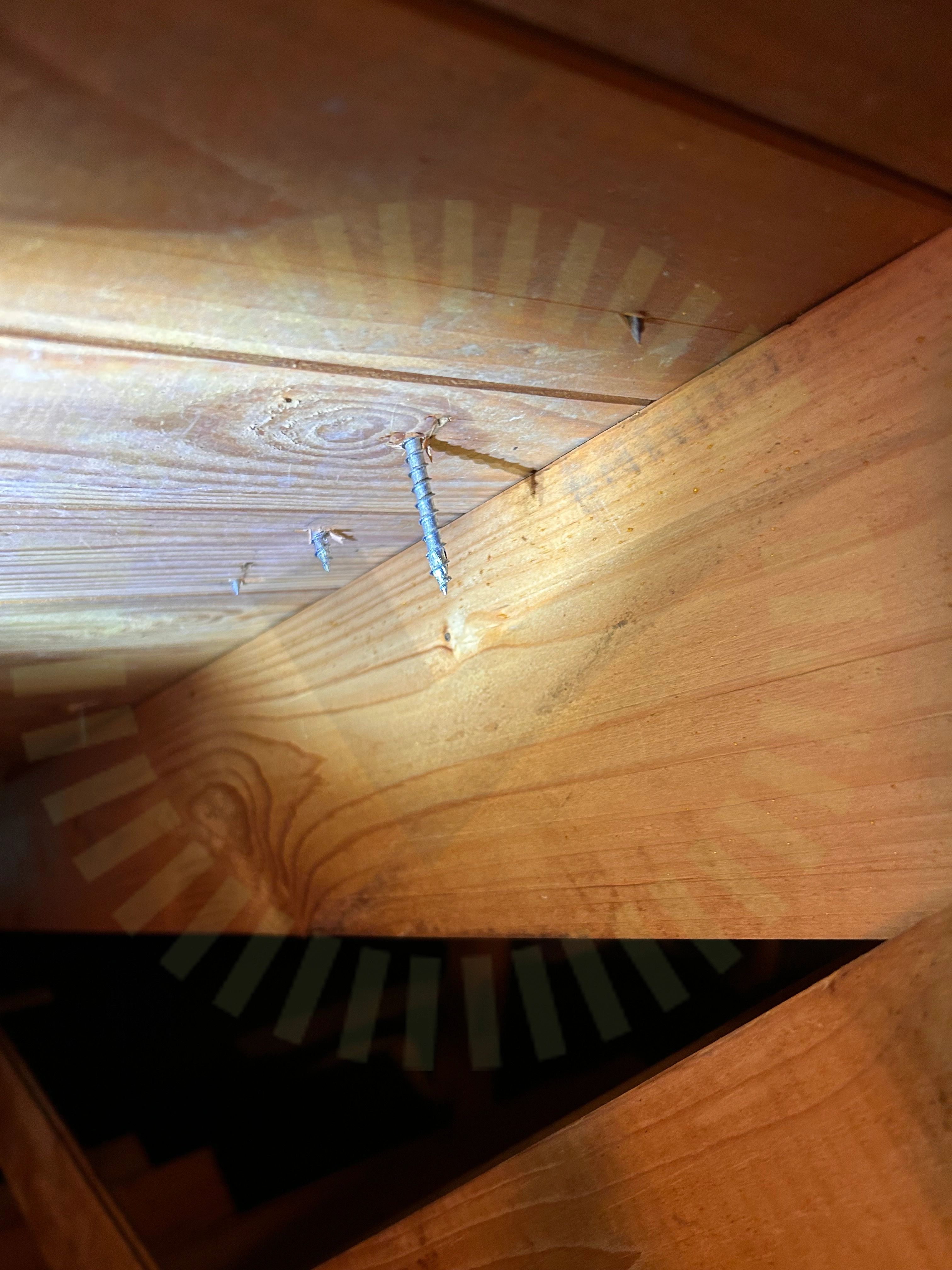

4.6 Takstolsinfästning

Inte godkänd

Takkrokarna är inte korrekt infästa i takstolar. Skruvar har missat. Även kontrollerat utanför, enbart två skruvar använda. Ena skruven är kortare än vad den behöver vara för att få rätt djup i takstolen. Är den skruvlängden använd på flera ställen är risken att de skruvar som sitter i takstol har felaktigt djup.

Novotegra: Tile Roof Top-fix: Manual, sida 12

Godkända kontrollpunkter

16/22
Avstånd underliggande takpannaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorMittklämmorPanelbreddPlaceringSkadorSkenornas infästningSkenornas överhängTaklutningTakpannor urspårningVäderbeständigt materialÄndklämmorÄndklämmor - Avstånd

Varselmärkning

Anmärkningar

3/5

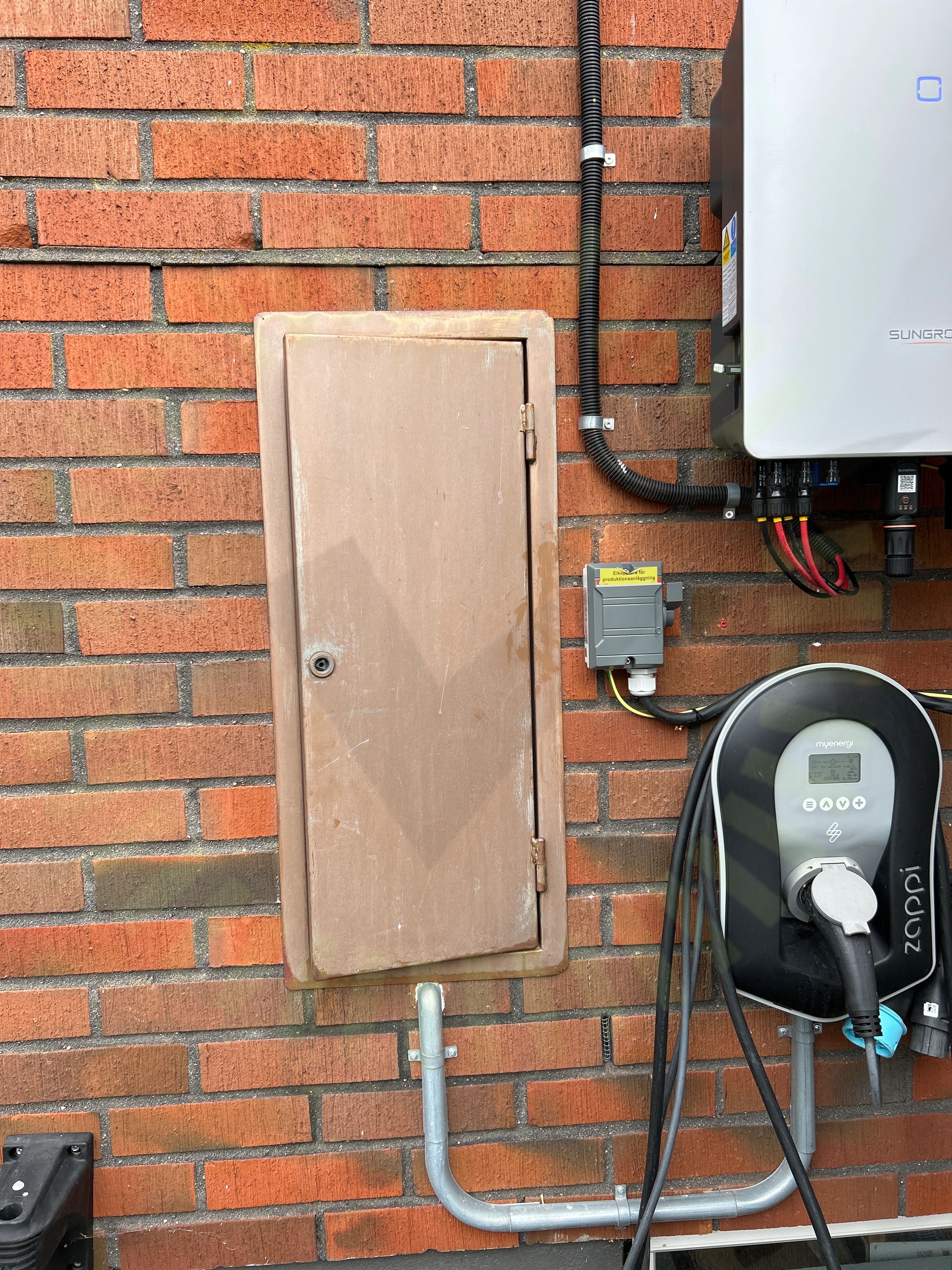

Informering av solceller

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

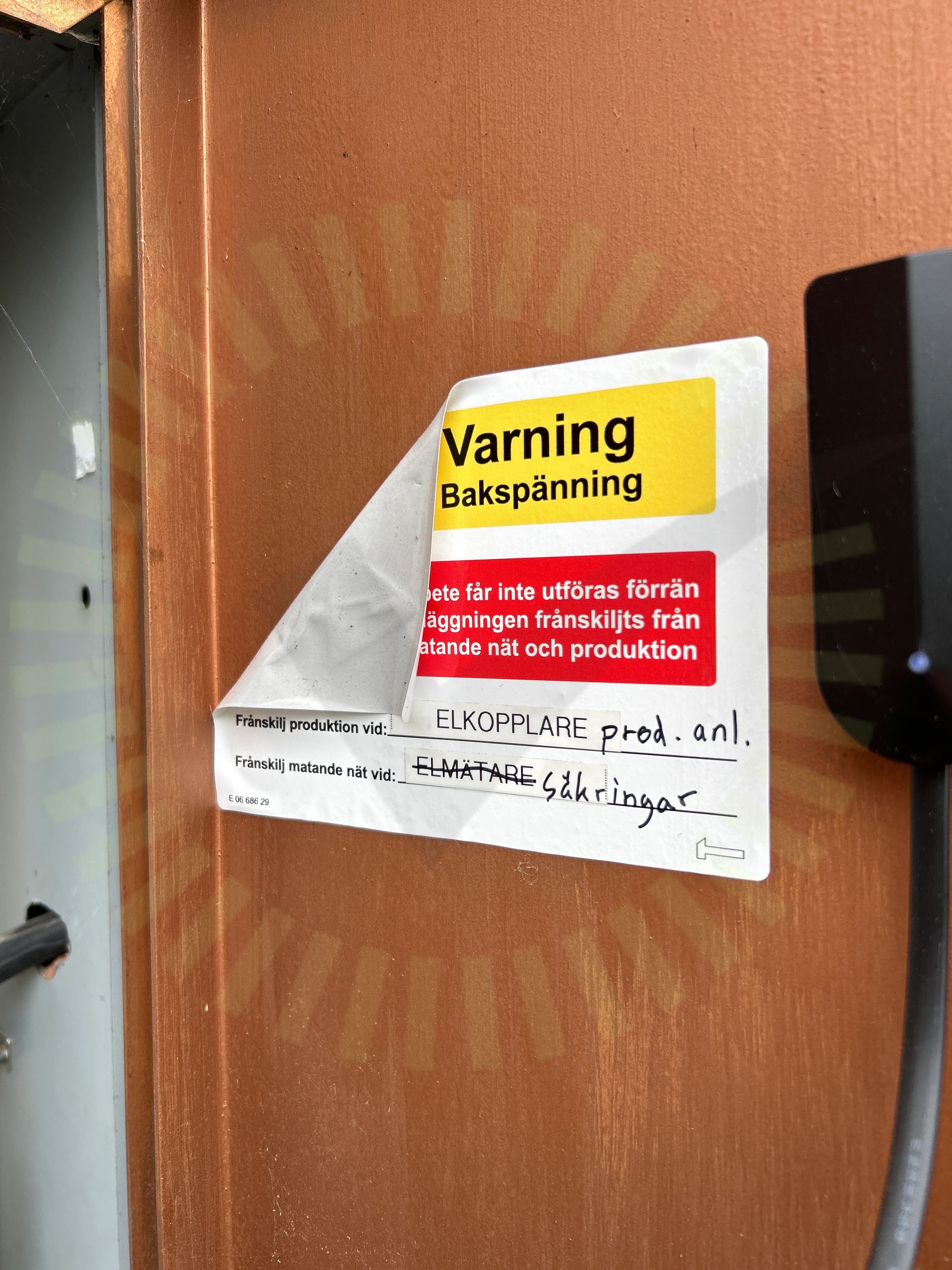

Tillförlitligt fäst

5.2 Tillförlitligt fäst

Inte godkänd

Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.

Varning för likspänning

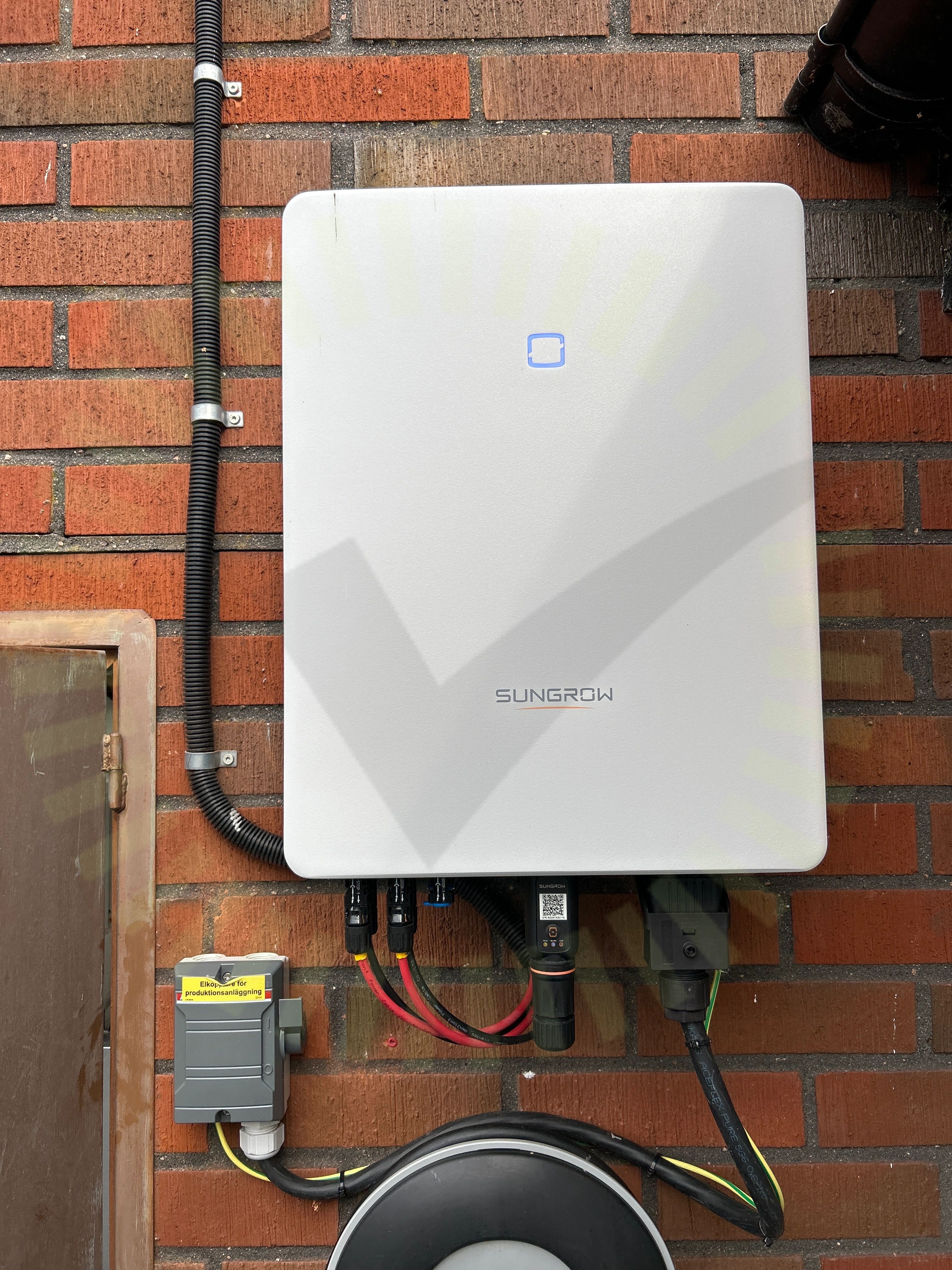

5.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/5
Missvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

5/34
Dubbel matning

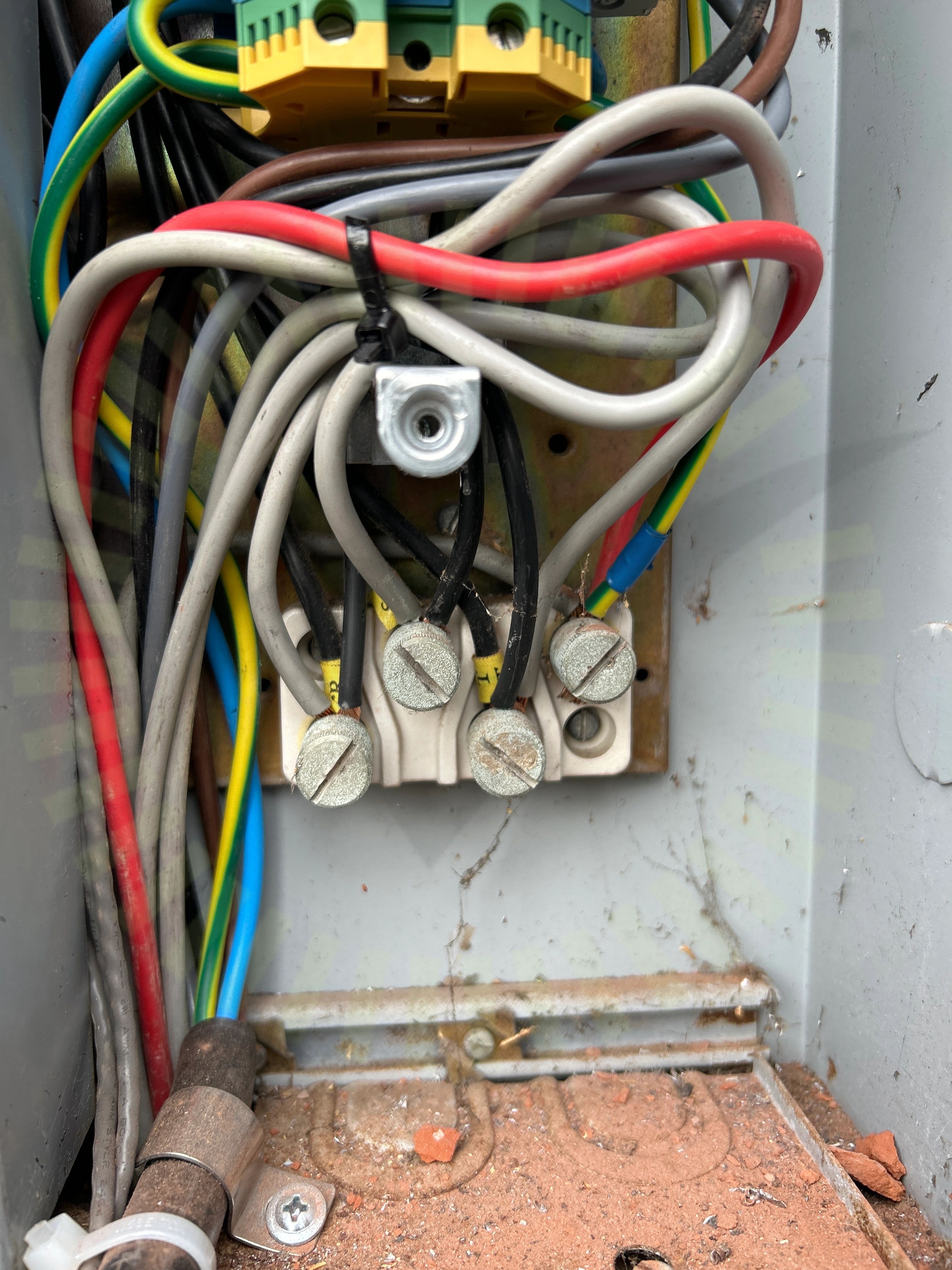

6.1 Dubbel matning

Inte godkänd

Befintlig installation är inte anpassad för dubbel matning.

Fastsäkring av produkt

6.2 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

SG3.0-20RT-UEN-Ver18-202212, Sida 18
Skadat kablage

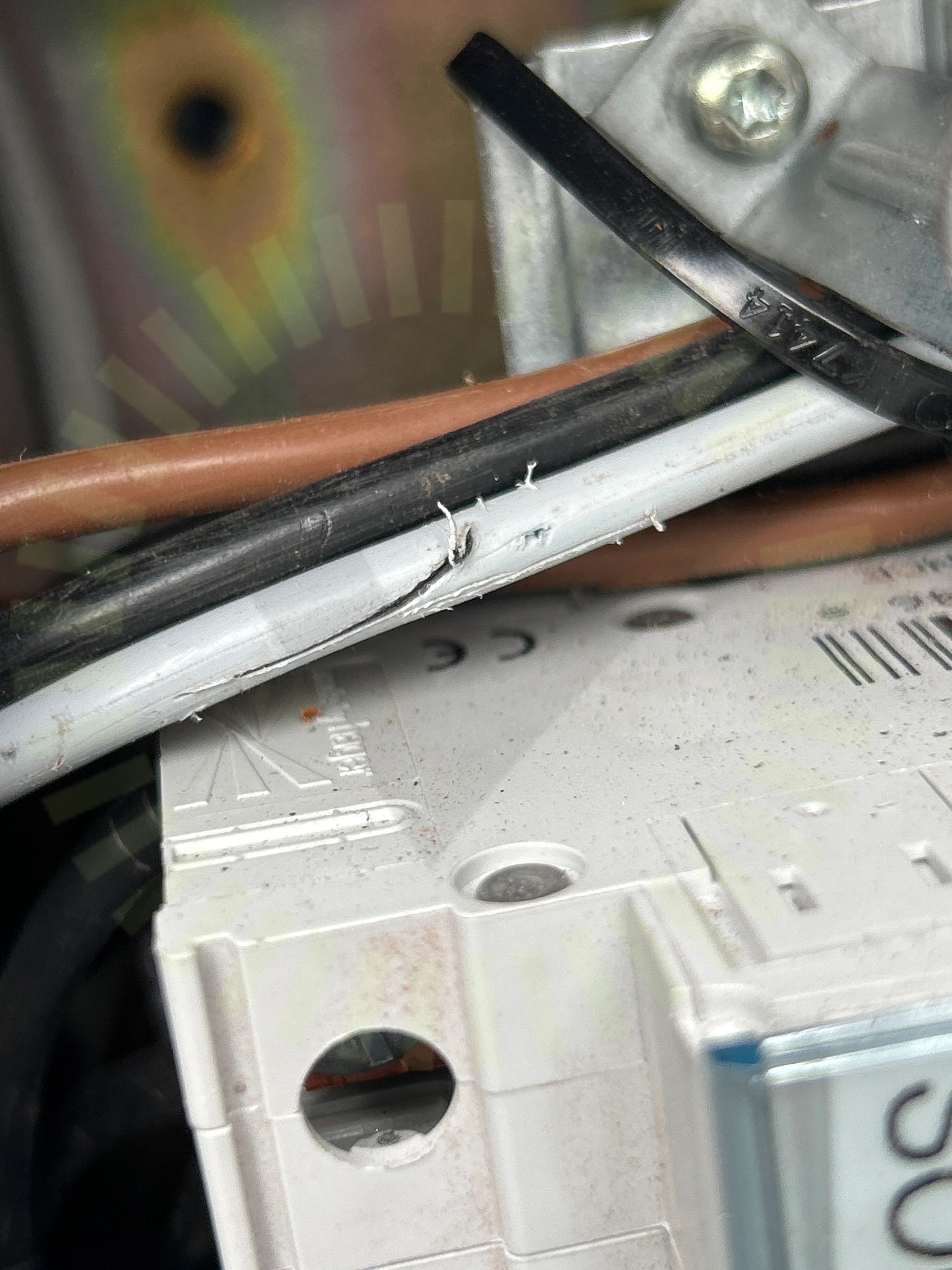

6.3 Skadat kablage

Inte godkänd

Mantel på kablage skadat.

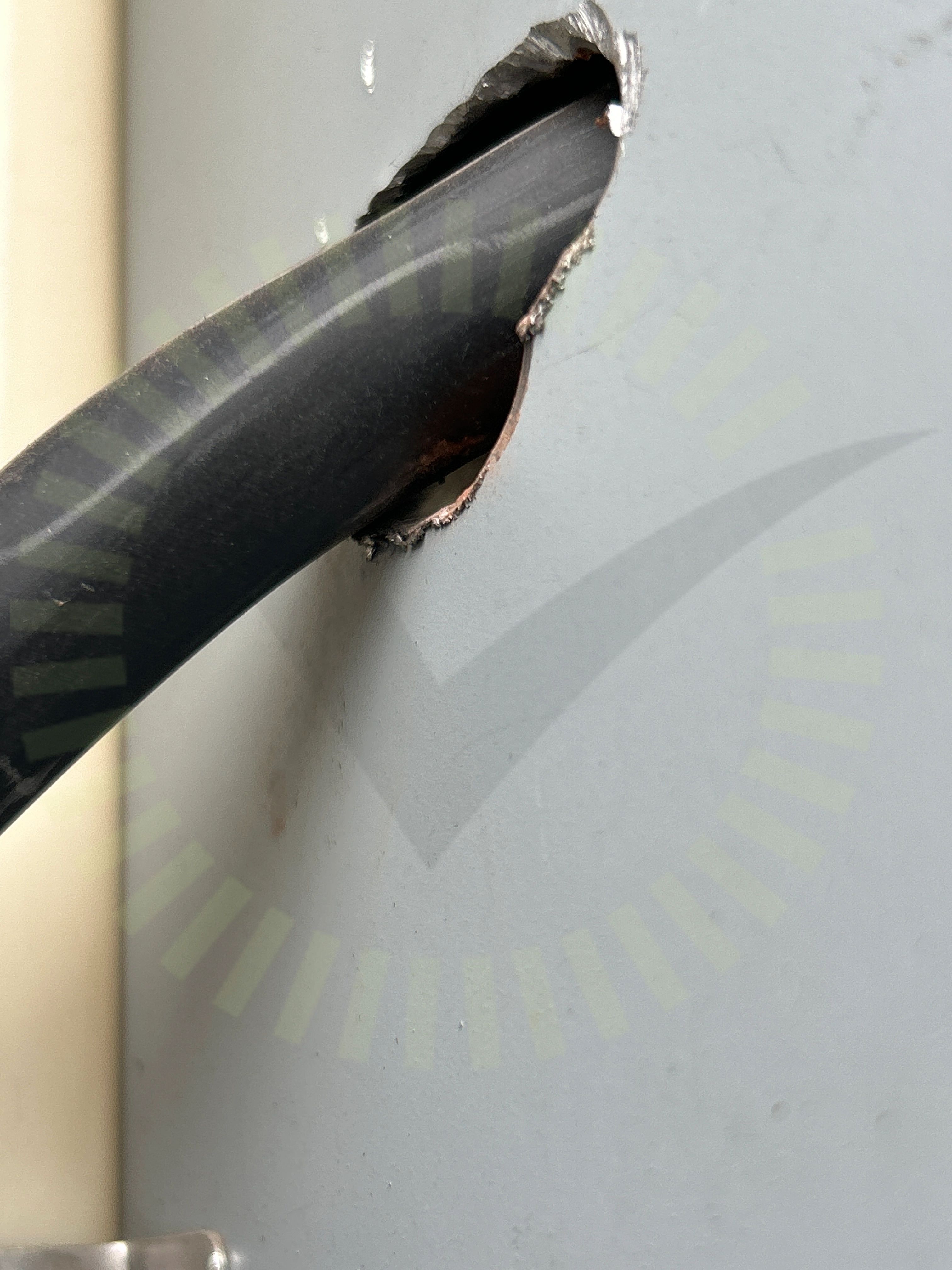

Skarp kant

6.4 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

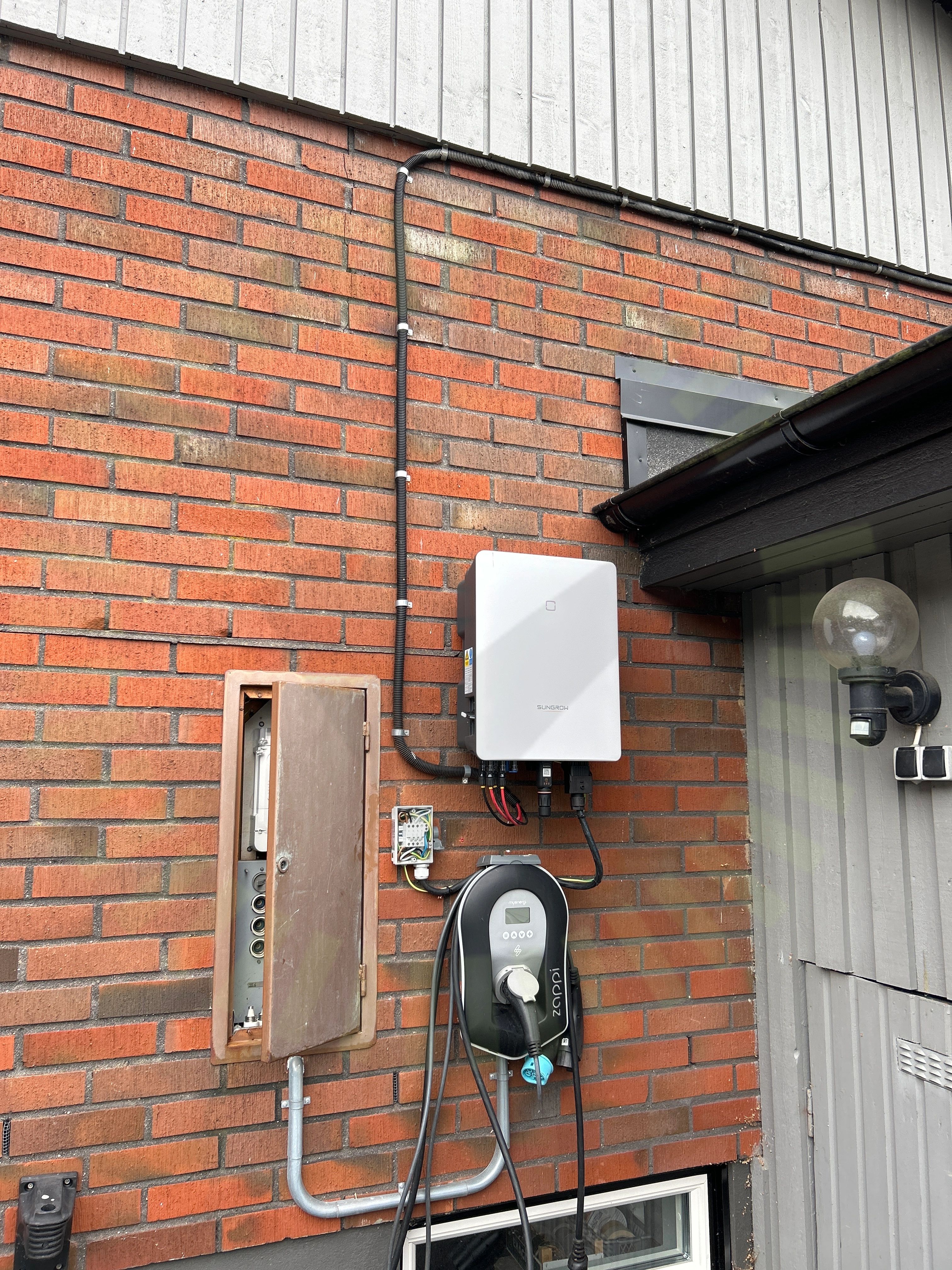

Väderskydd

6.5 Väderskydd

Inte godkänd

Växelriktaren är inte skyddad från väder.

SG3.0-20RT-UEN-Ver18-202212, Sida 20

Godkända kontrollpunkter

29/34
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningPlaceringStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäxelriktarens IP klassning
