Besiktningsrapport

9.1

Installation genom

E.ON

Datum

18 december 2024

Ort

Staffanstorp, Skåne län

Skenans utstick för klämma

Panelkablagets böjradie

Ändklämmor

91% godkända9% ej godkända

Om installationen

PanelerJa Solar: JAM54D41/LB

MontagesystemESDEC Lutande Panntak

VäxelriktareGoodWe: GW4-15K-DT/SDT G2 Series

TillbehörSäkerhetsbrytare AC

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, ESDEC Lutande Panntak

Anmärkningar

3/27

3.1 Ändklämmor

Inte godkänd

Ändklämmor sitter löst.

Tillverkarens anvisningar

3.2 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt från panel.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 24 och 27

3.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

24/27

DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt material

Tak 1, Ja Solar: JAM54D41/LB

Anmärkningar

1/15

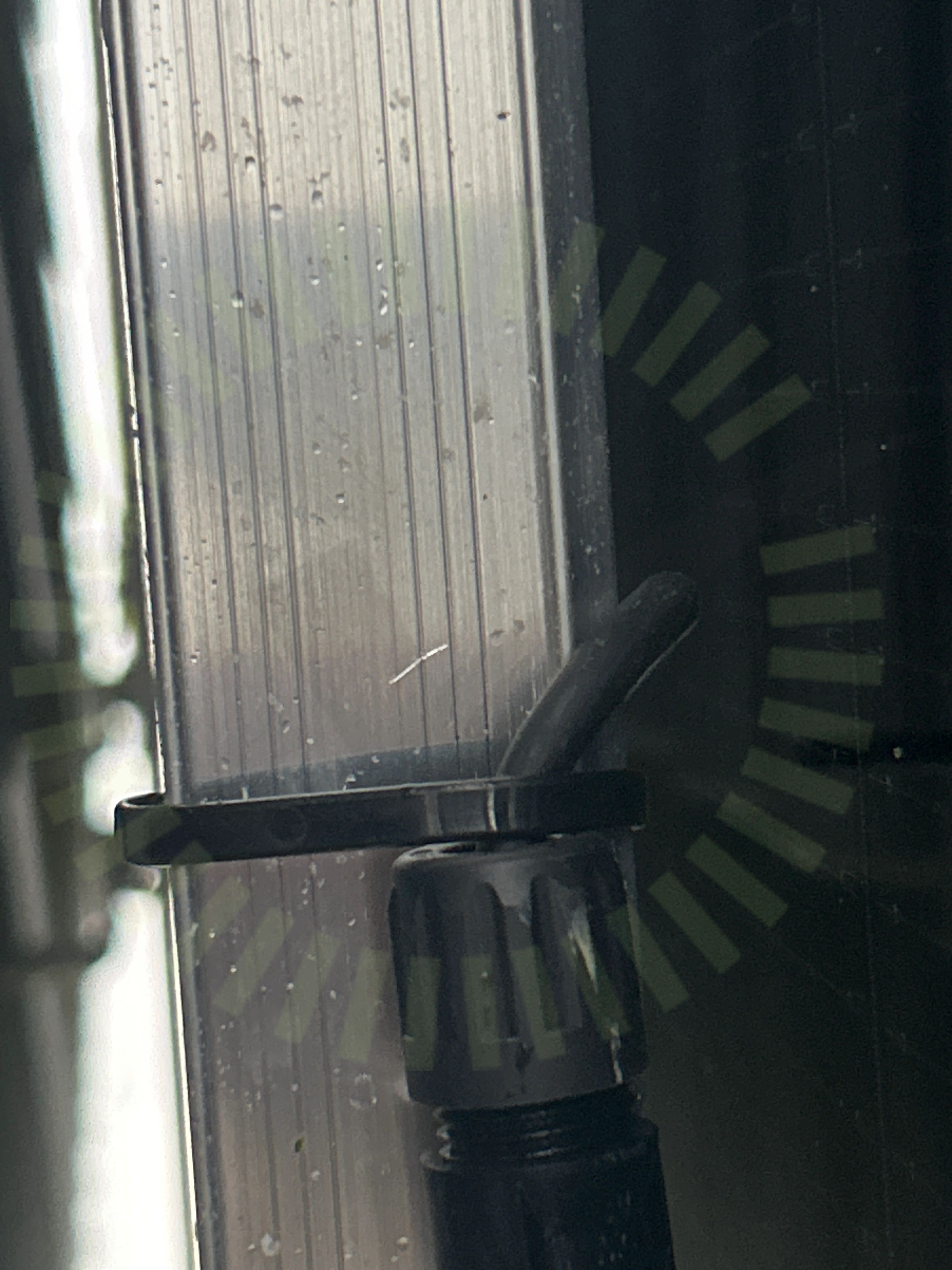

4.1 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie ut ur kontakter.

JA Solar Modules Installation Manual-Bifacial Double-glass Modules Version A/12, Sida 9

Godkända kontrollpunkter

13/15

Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

5/37

6.1 AC Kablage förläggning

Inte godkänd

Installationskabel hänger i luften från AC brytaren.

6.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

SS 436 40 00 (312.2.1.2 / 512.1.2)

6.3 Väderbeständigt material

Inte godkänd

Använt material eventuellt ej väderbeständigt. Underlag för jordledare som ligger fritt ute saknas.

6.4 Skador

Inte godkänd

Droppplåt på fasad har gjorts hål i och inte lagats. Olämplig tätning är ditsatt. Fasad har märken och hål efter tidigare kabeldragning.

6.5 Säkringsdimension

Inte godkänd

6mm anslutet mot 32A säkring. Beräkning av utlösningsvillkor saknas.

Godkända kontrollpunkter

31/37

AC kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterTillgänglighetVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/37

Strängdesign
