Institutet för Solenergikvalitet

Besiktningsrapport

8.9
x

Installation genom

Svea Solar

Datum

13 december 2023

Ort

Veberöd, Skåne län
Kopplingslåda böjradie
Klämmans orientering
Skenans utstick för klämma
94% godkända6% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 xxx/MR
MontagesystemCC90- UNUM Betongpannor
VäxelriktareGoodWe: GW4-15K-DT/SDT G2 Series
TillbehörSäkerhetsbrytare AC
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

5/23

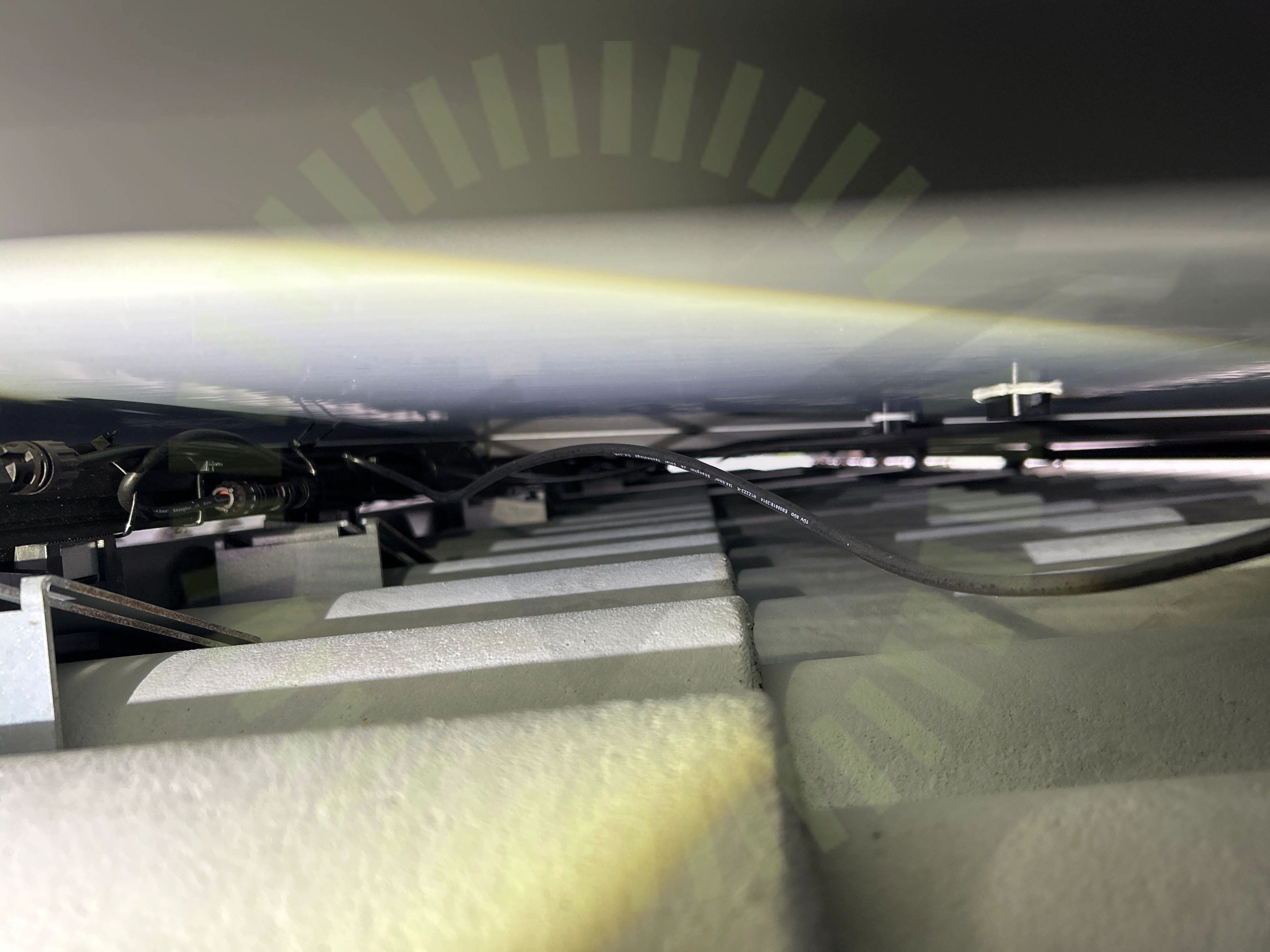

Kabeluppfästning

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

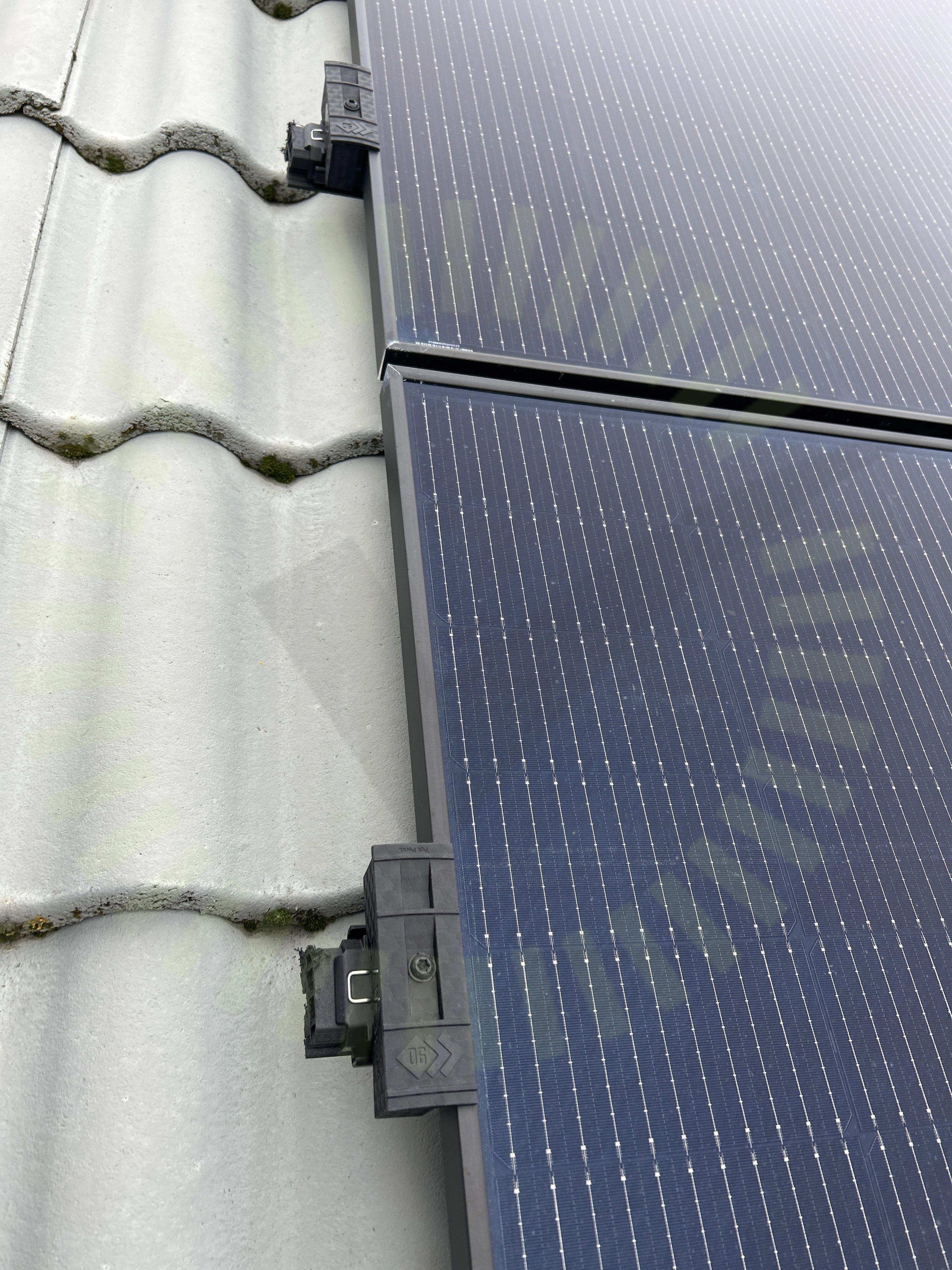

Klämmans orientering

3.2 Klämmans orientering

Inte godkänd

Klämmor är felvända.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

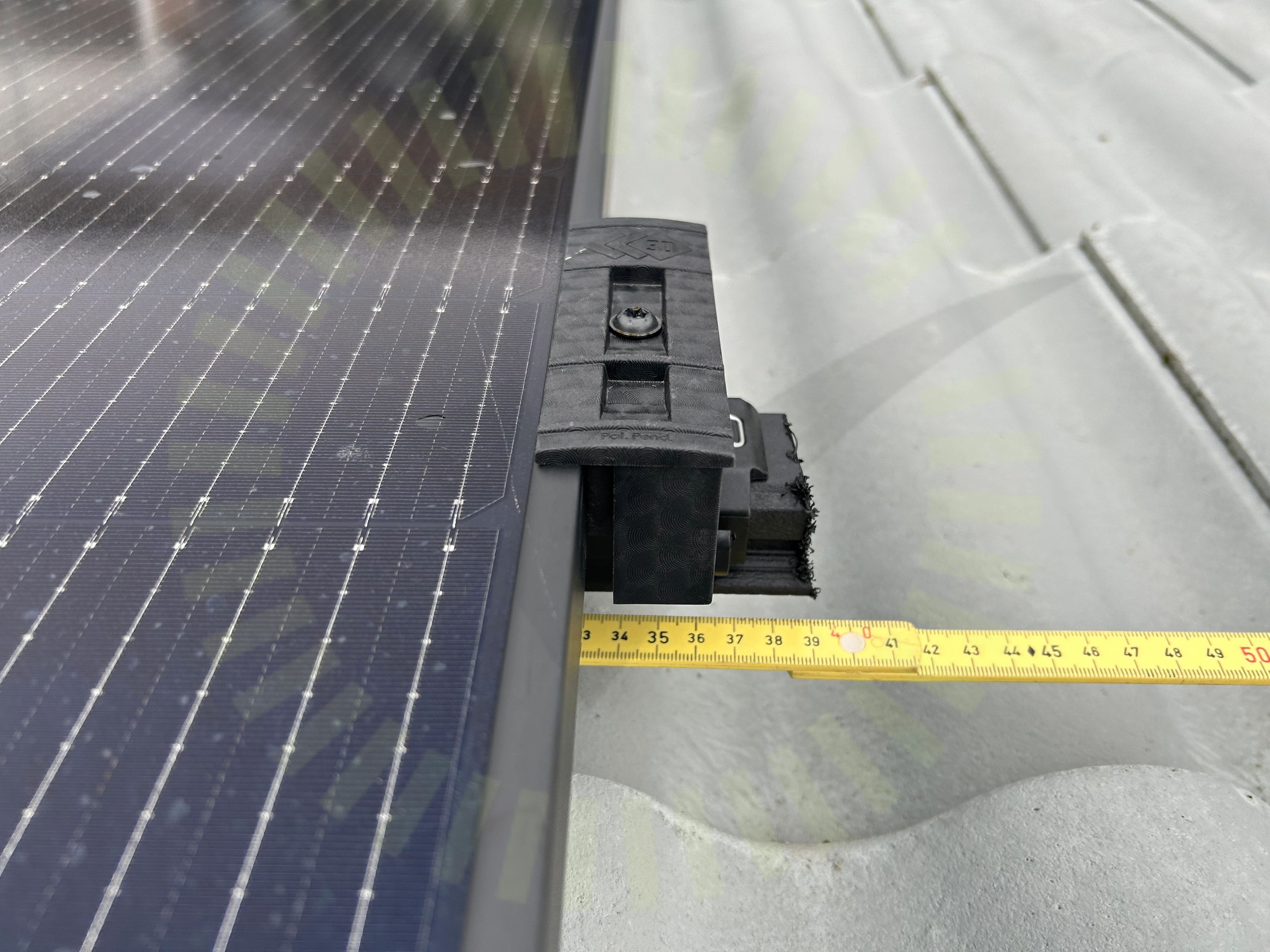

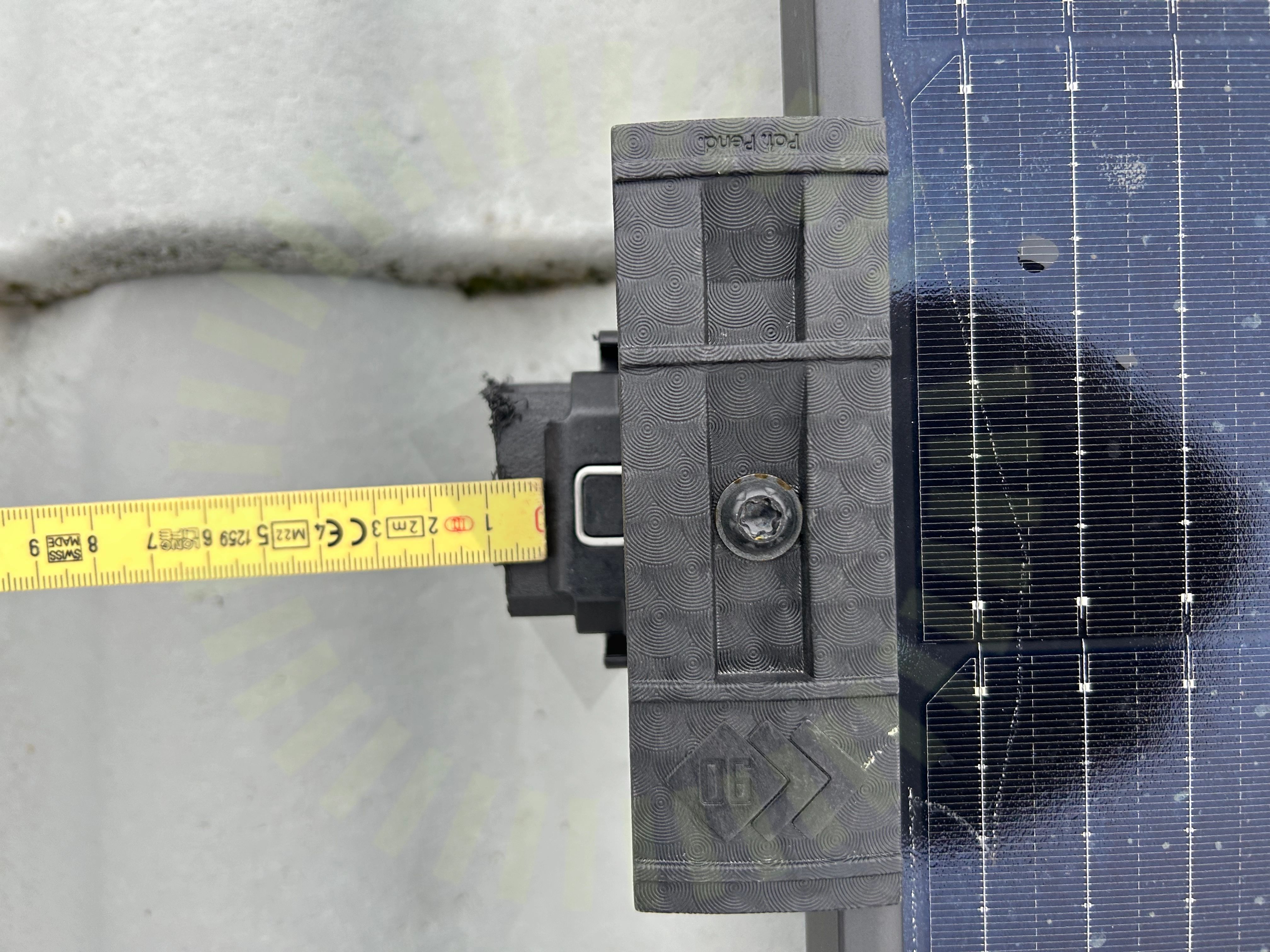

Skenans utstick för klämma

3.3 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt för ändklämman.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

3.4 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruven är felplacerad.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5
Skenornas överhäng

3.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2

Godkända kontrollpunkter

17/23
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaLäktinfästningMittklämmor skruvOptimerarfästeSkada på klämmorSkadorSkenornas infästningSkenskarvarSäkerhetsavståndTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/23
Takgenomföring

Tak 1, JA Solar: JAM54S31 xxx/MR

Anmärkningar

1/17
Kopplingslåda böjradie

4.1 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

13/17
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

3/17
KontaktdonStress på kontakterSträngförläggning

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Godkända kontrollpunkter

37/37
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
