Besiktningsrapport

8.5

Installation genom

Svea Solar

Datum

16 oktober 2024

Ort

Järfälla, Stockholms län

PEN-ledare

Skenornas infästning

Kabeluppfästning

+ 2

93% godkända7% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27

MontagesystemESDEC Lutande Panntak

VäxelriktareSVEA SOLAR: Power Shifter 6-10kW

BatteriSVEA SOLAR: Power Saver 5-15kW

TillbehörUndercentral

TillbehörCHINT: Huawei DTSU666 (med CT)

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Godkända kontrollpunkter

14/14

Avstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd

Smartmätare

Anmärkningar

1/6

3.1 Matning till smartmätare

Inte godkänd

Smartmätarens matande kablar är inte korrekt anslutna. Neutralledare saknas.

DTSU666-H, Issue: 03 Date: 2019-09-29, Sida 4

Godkända kontrollpunkter

5/6

Anslutning av CT klämmorFastsäkring av produktPlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Tak 1, ESDEC Lutande Panntak

Anmärkningar

4/25

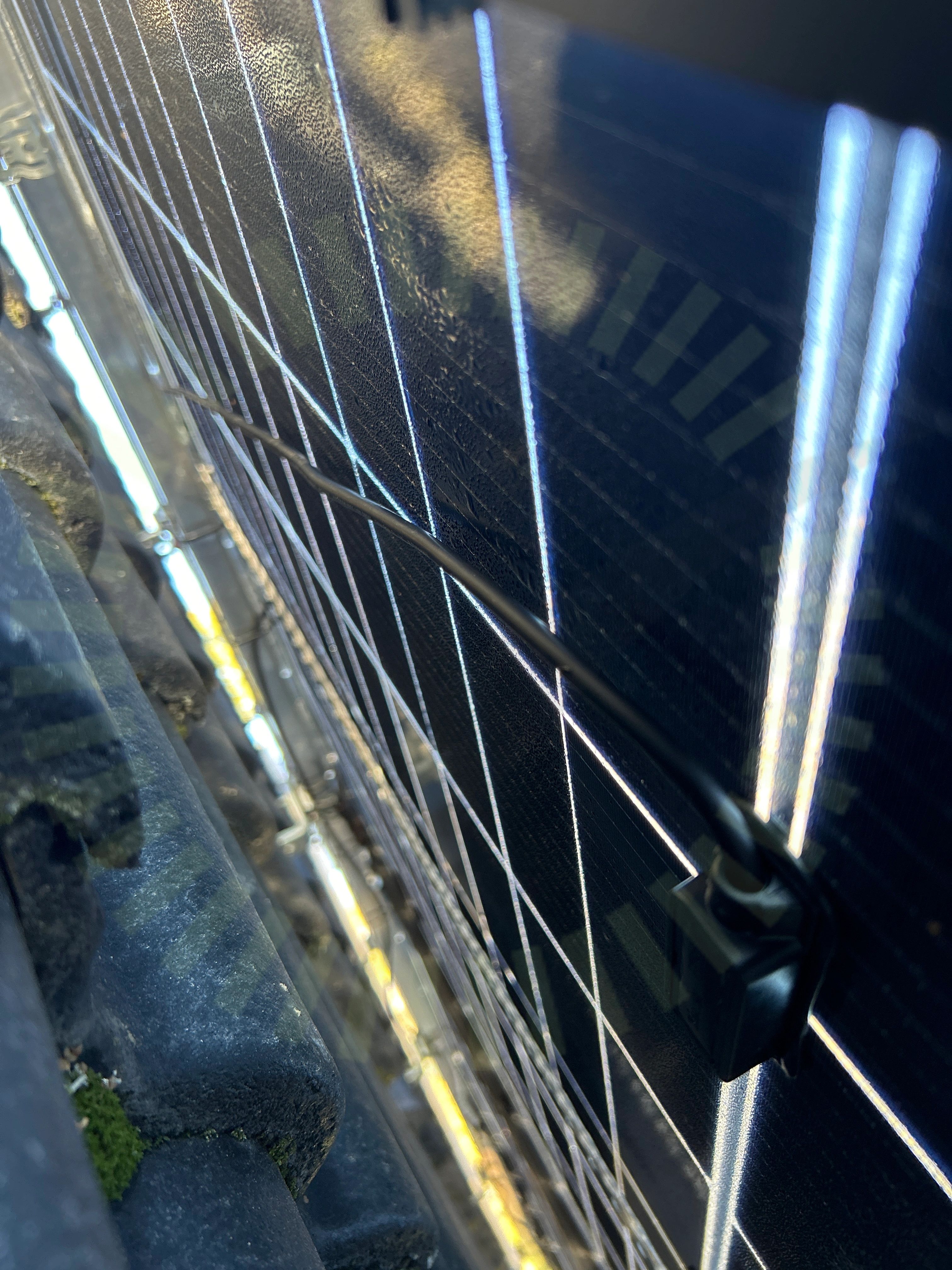

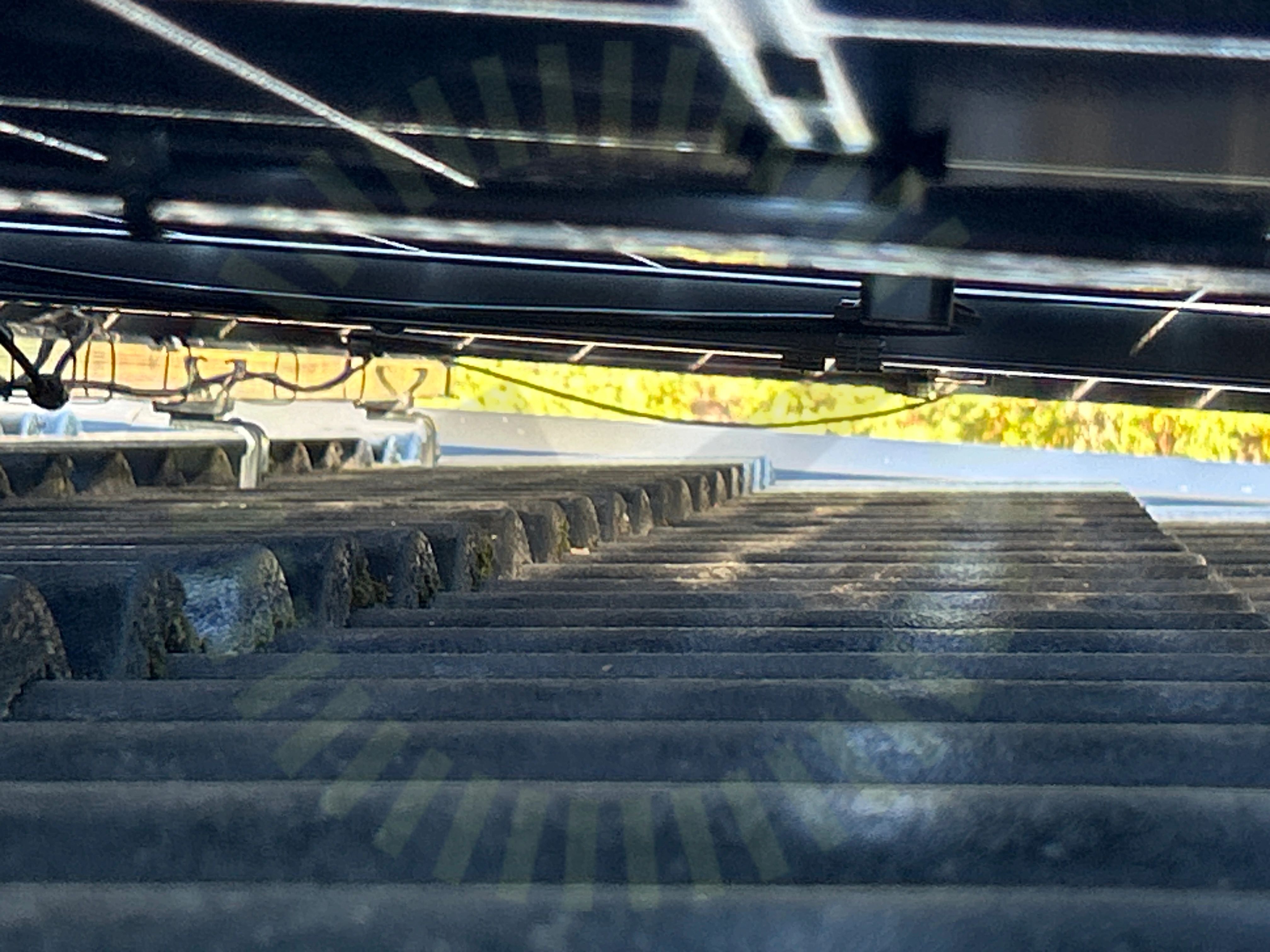

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

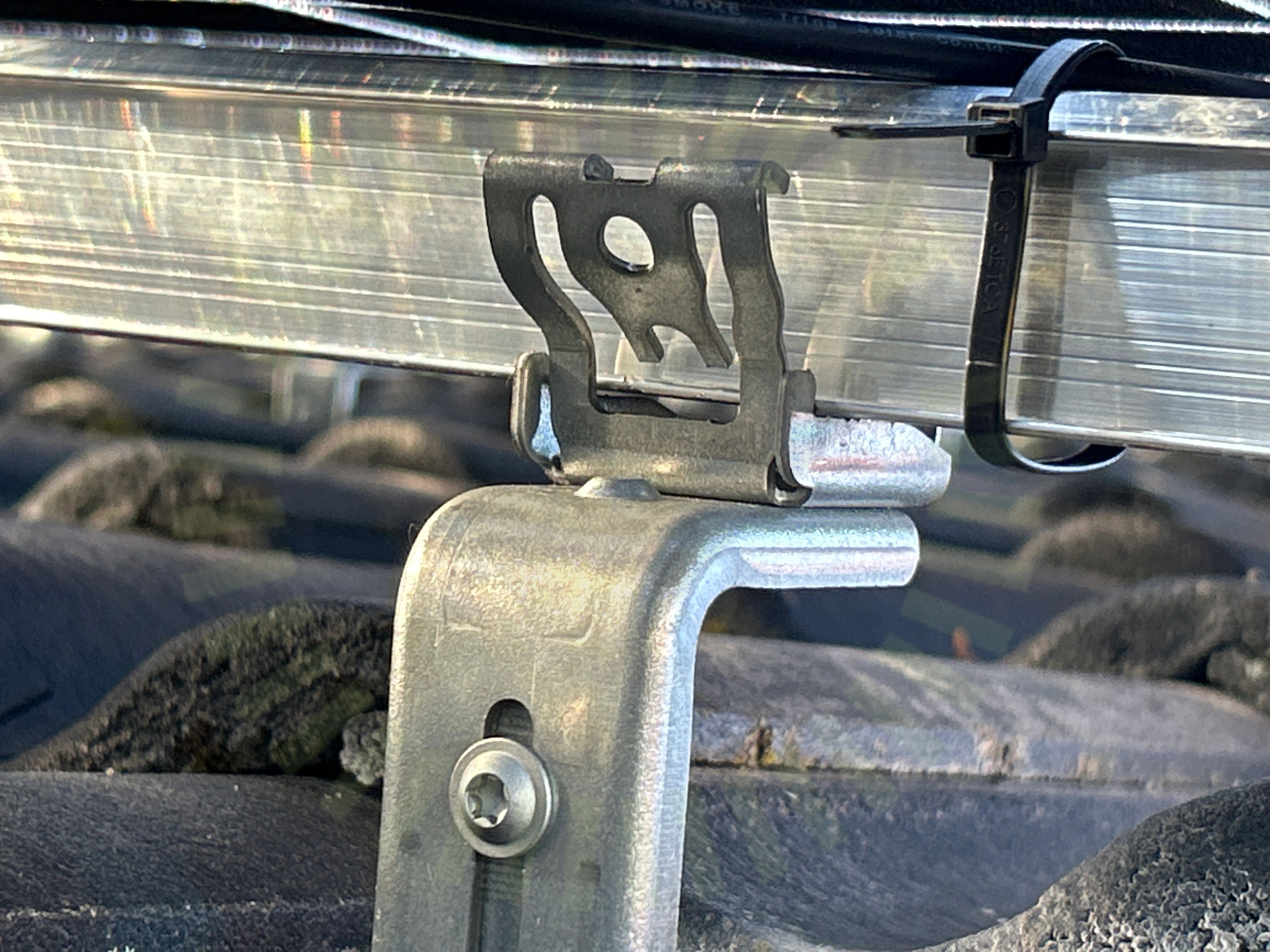

4.2 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenans botten, flyter en bit ovanför.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 18

4.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning är inte från ESDEC utan från tredje part.

Tillverkarens montageanvisningar

4.4 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

20/25

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelstorlekPotentialutjämningsledareRåspontsinfästningSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/25

Takgenomföring

Tak 1, Trina: TSM-NEG9RC.27

Anmärkningar

2/14

5.1 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

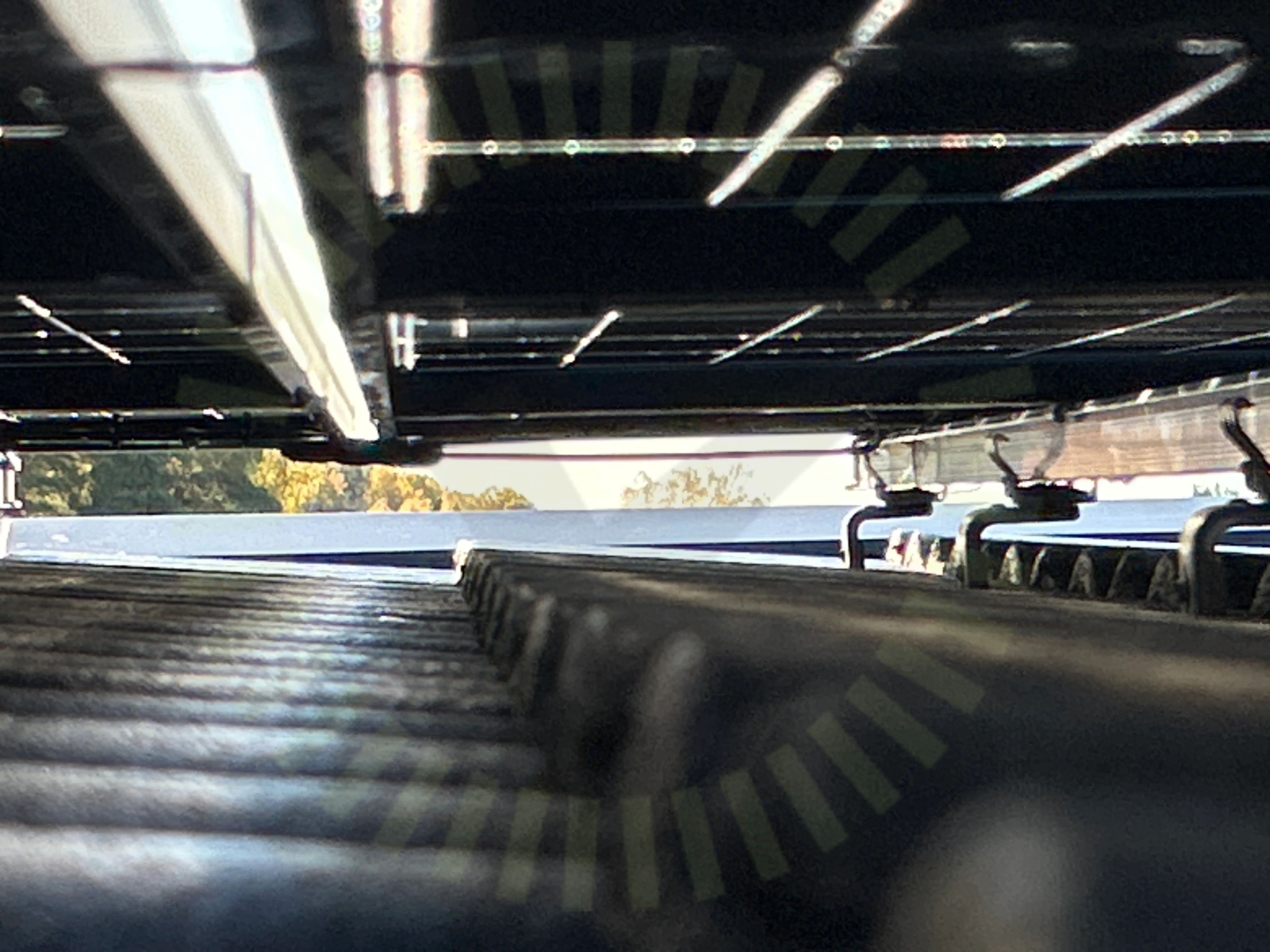

5.2 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

12/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramSträngförläggning

Undercentral

Anmärkningar

1/6

6.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6

InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Godkända kontrollpunkter

35/35

AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
