3.1 Infästning Råspont
Inte godkändEj monterat enligt tillverkarens anvisningar uppmätt mått från takstol till fäste är 400mm. Mått mellan takstolar 1200mm. Samt att det enbart är använt 3 skruv
Tillverkarens anvisningar
Besiktningsrapport
8.3
Installation genom
Telge Energi
Datum
19 december 2022
Ort
Tygelsjö, Skåne län
85% godkända15% ej godkända
Om installationen
PanelerMEPV 144 HALF-CUT
MontagesystemS-FLEX: Panntak
VäxelriktareSAJ: R5-13K-T2
TillbehörSäkerhetsbrytare AC
Installerad av Telge Energi som har ett lågt snittbetyg på 7.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
Tak 1, MEPV 144 HALF-CUT
Godkända kontrollpunkter
10/11Avstånd till havetDragavlastadeDräneringshålFästens placeringFörbindelse av kontakterFöremål BakstyckeHöjdskillnadMellanrumSkuggaSträngförläggning
Ej tillgängligt vid besiktning
1/11Skador
Tak 1, S-FLEX: Panntak
Anmärkningar
5/193.2 Infästning Takstol
Inte godkändEj monterat i takstol
Tillverkarens anvisningar
3.3 Infästningarnas CC mått
Inte godkändUppmätt avstånd mellan krokar 1500mm. Projektering saknas.
Tillverkarens anvisningar
3.4 Skenornas överhäng
Inte godkändSkenans överhäng 450mm. Projektering saknas.
Tillverkarens anvisningar
3.5 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas
Tillverkarens montageanvisningar
Godkända kontrollpunkter
12/19Avstånd pannaFrämmande materialKabeluppfästningMittklämmorPanelramens tjocklekShimsSkadorSkarp kantSkenornas infästningSkyddSlutfästeVäderbeständigt material
Ej tillgängligt vid besiktning
2/19Skenornas skarvTakgenomföring
Varselmärkning
Anmärkningar
1/4

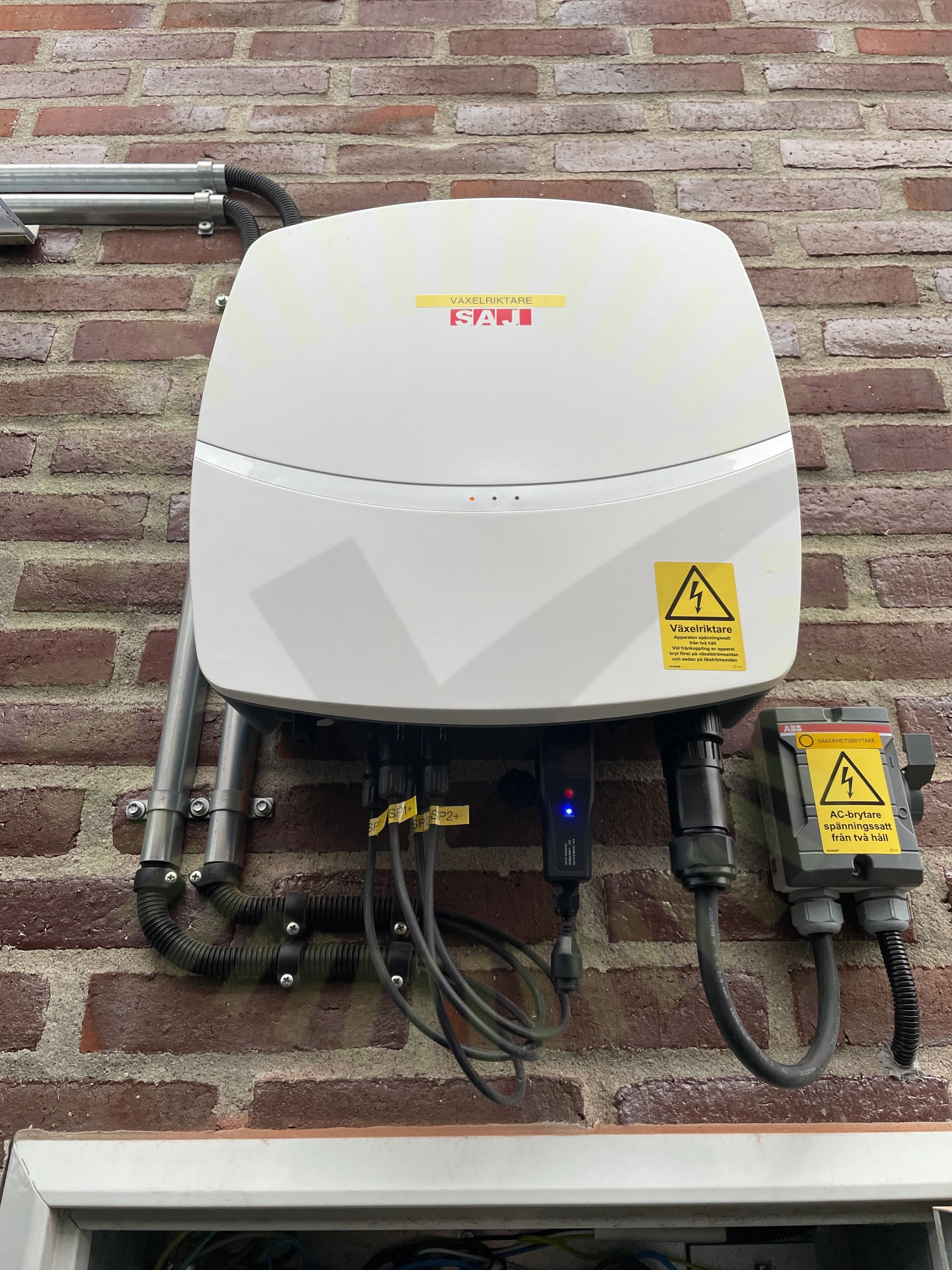

4.1 Varning för likspänning
Inte godkändMärkning saknas
SS 436 40 00 (712.514) / (134.1.7)
Godkända kontrollpunkter
3/4Informering av solcellerTillförlitligt fästVarning för backspänning
Växelriktare
Anmärkningar
3/25

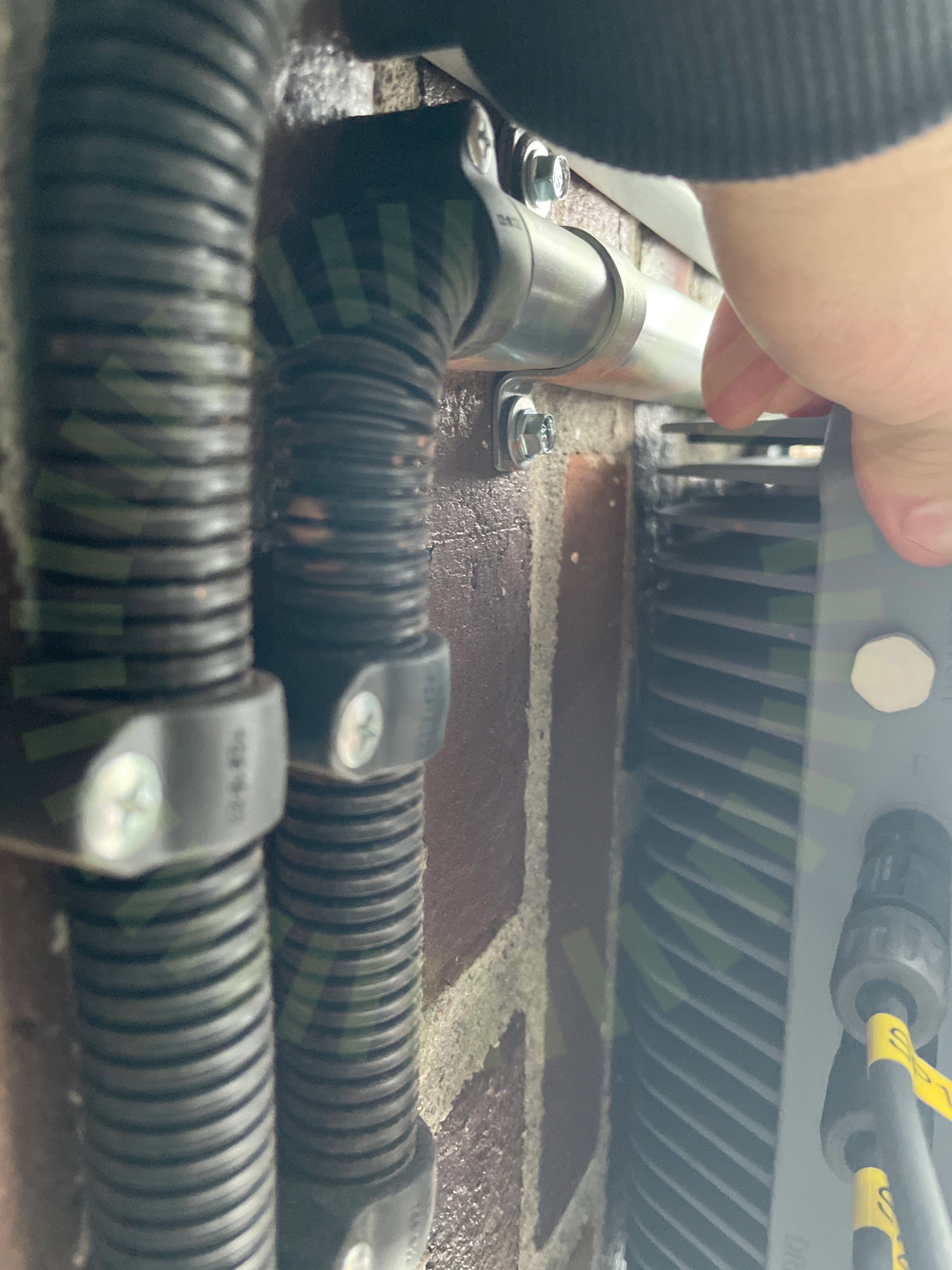

5.1 Infästning
Inte godkändVäxelriktarens botten sitter ej fast ordentligt
Tillverkarens anvisningar
5.2 Mätprotokoll DC
Inte godkändMätprotokoll saknas
5.3 Strängschema
Inte godkändSträngschema saknas
Godkända kontrollpunkter
22/25AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndDC FörläggningDC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDirekt solljusFastsäkring av produktFörskruvningHuvudsäkringKabelKontakterLedare fastspändaMärkningSäkringVentilationVinkel
