Besiktningsrapport

8.5

Installation genom

Sesol

Datum

5 december 2023

Ort

Beddingestrand, Skåne län

Klämmor rätt förläggning

Skenornas överhäng

Läktinfästning

+ 6

90% godkända10% ej godkända

Om installationen

PanelerLongi: LR5-54HTB

MontagesystemWeland Stål: Läktfästen

VäxelriktareHuawei: SUN2000-12-25KTL-M5

TillbehörUndercentral

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Tak 1, Longi: LR5-54HTB

Anmärkningar

2/16

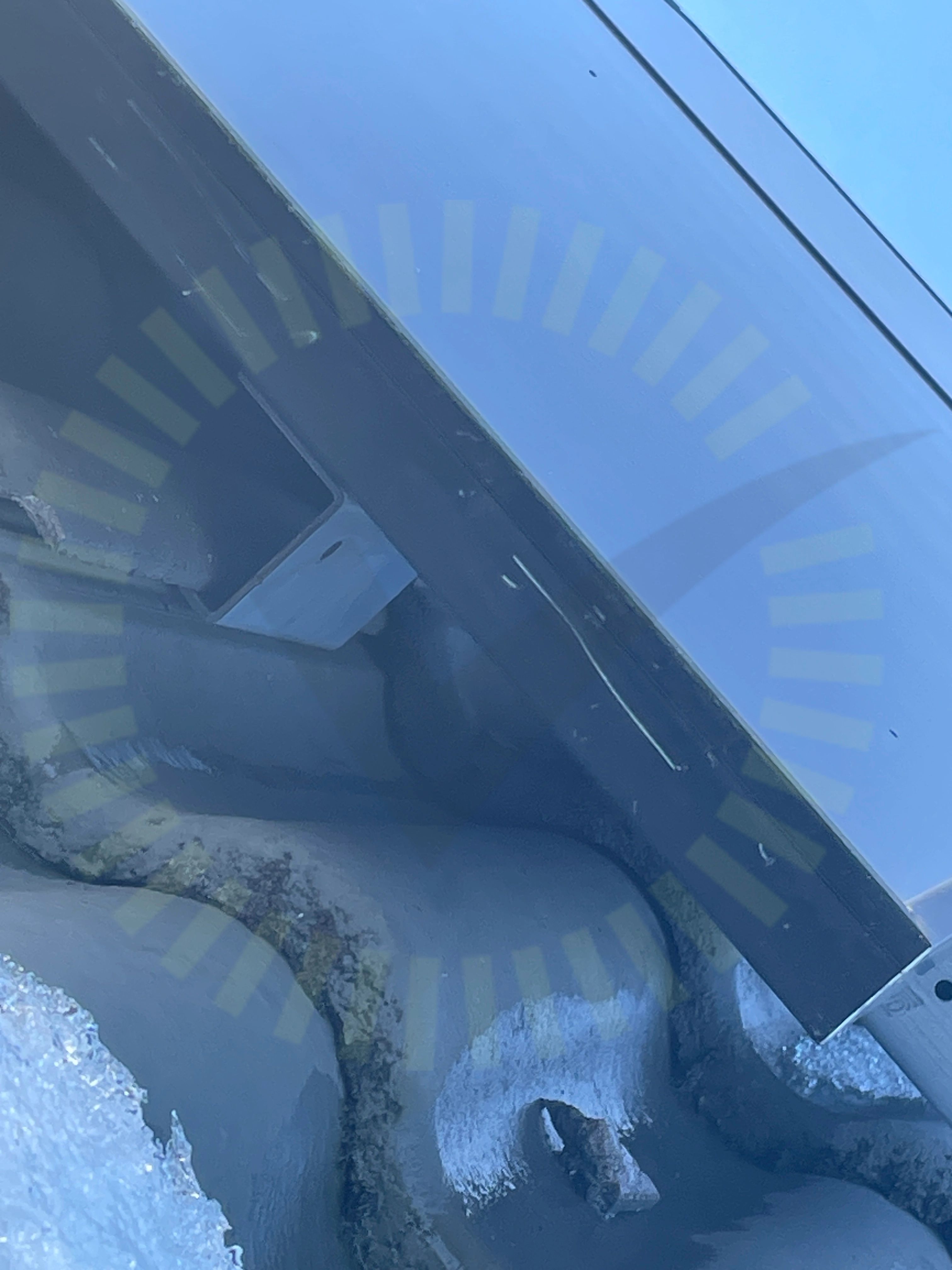

2.1 Skador på panel

Inte godkänd

Längre repor finns på panelerna.

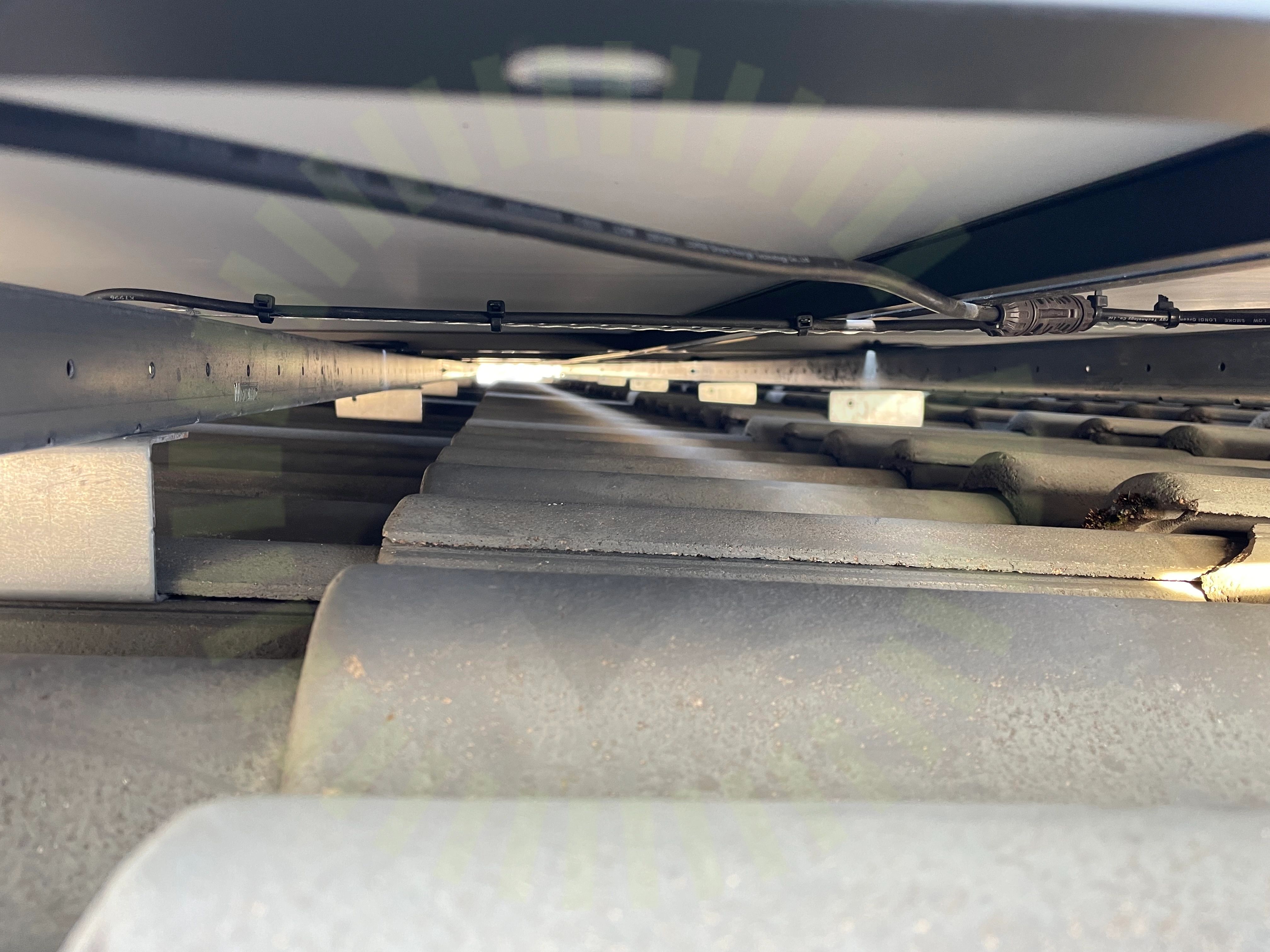

2.2 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

14/16

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonKopplinslåda böjradieMellanrumPanelkablagets böjradieSkuggaSpänningar i ramSträngförläggningÖverlappning

Tak 1, Weland Stål: Läktfästen

Anmärkningar

5/22

3.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad. Risk för påverkan av vind och snömassor.

SS 436 40 00 (712.522.101)

3.2 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan på flertalet ställen under samtliga panelfält, botten del skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

3.3 Läktinfästning

Inte godkänd

Infästning är inte korrekt utförd. Skruvar är felplacerade. Förekommer på flertalet ställen.

MA5104. Sid 1 (1) | Version 4 - 221101

3.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok stämmer inte överens med lastberäkningen vid flera panelfält.

Tillverkarens anvisningar

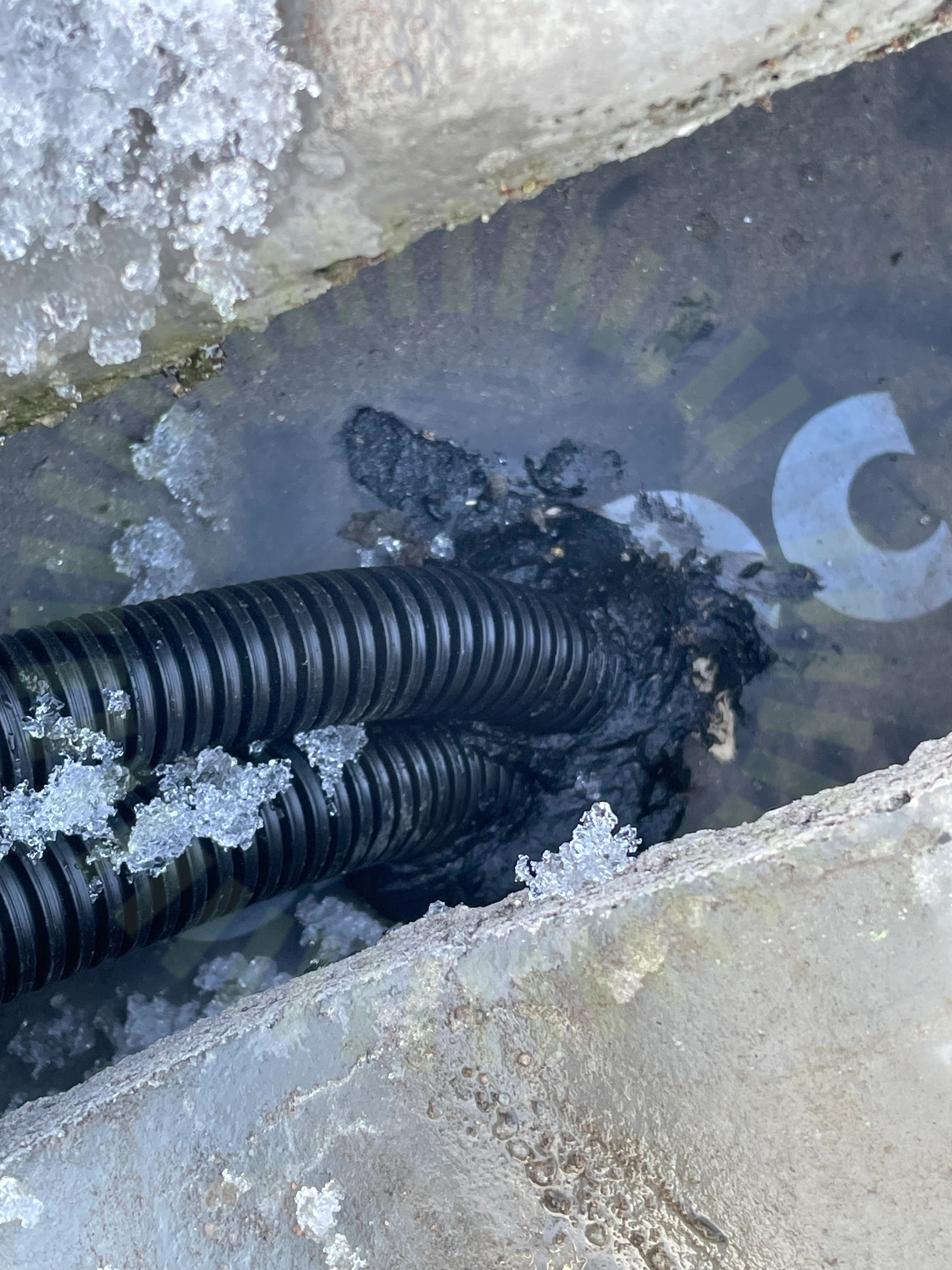

3.5 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

17/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningMittklämmorPlaceringSkadorSkenornas infästningSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4

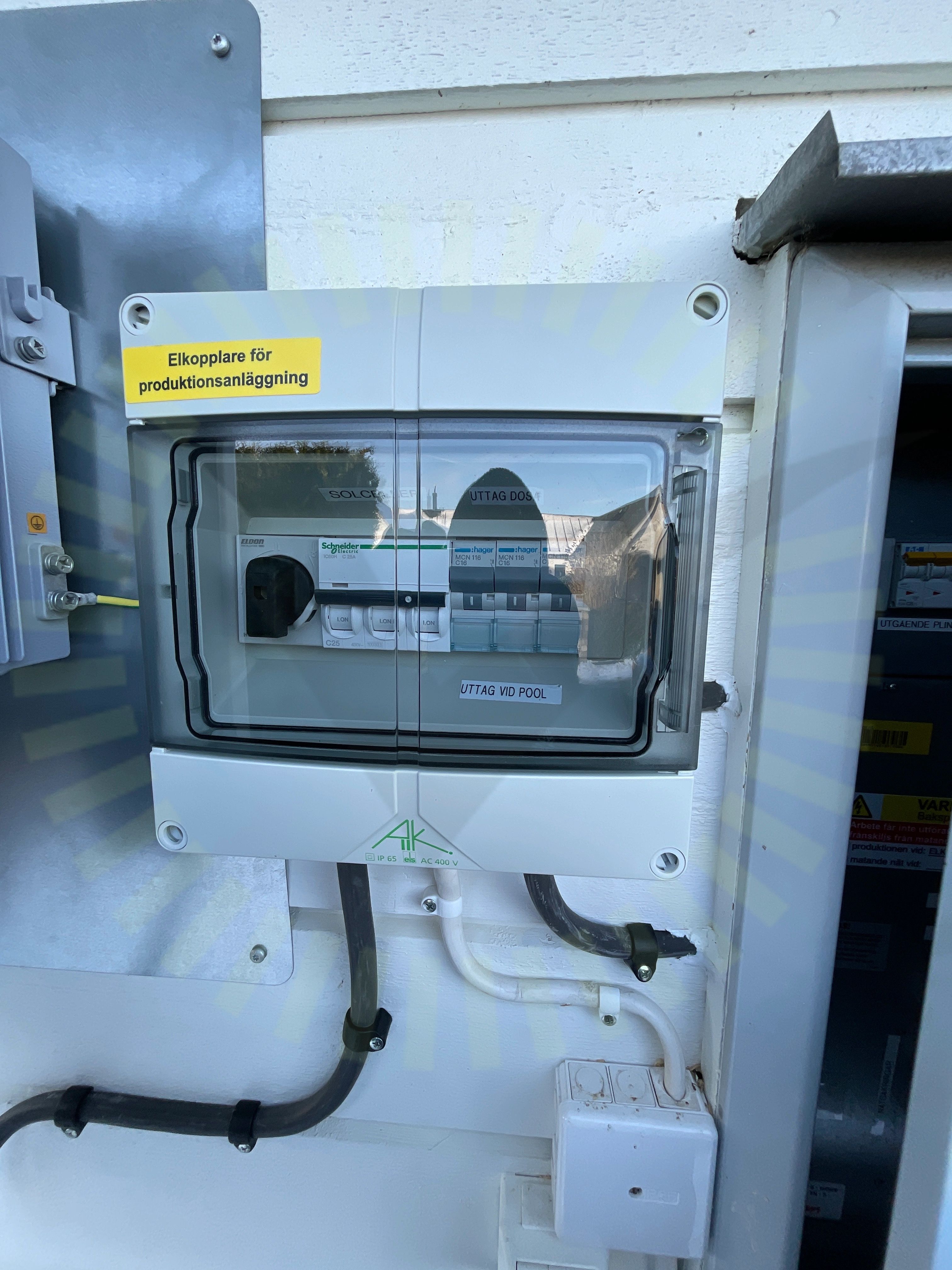

5.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

3/4

Informering av solcellerMissvisande varselmärkningVarning för likspänning

Växelriktare

Anmärkningar

2/41

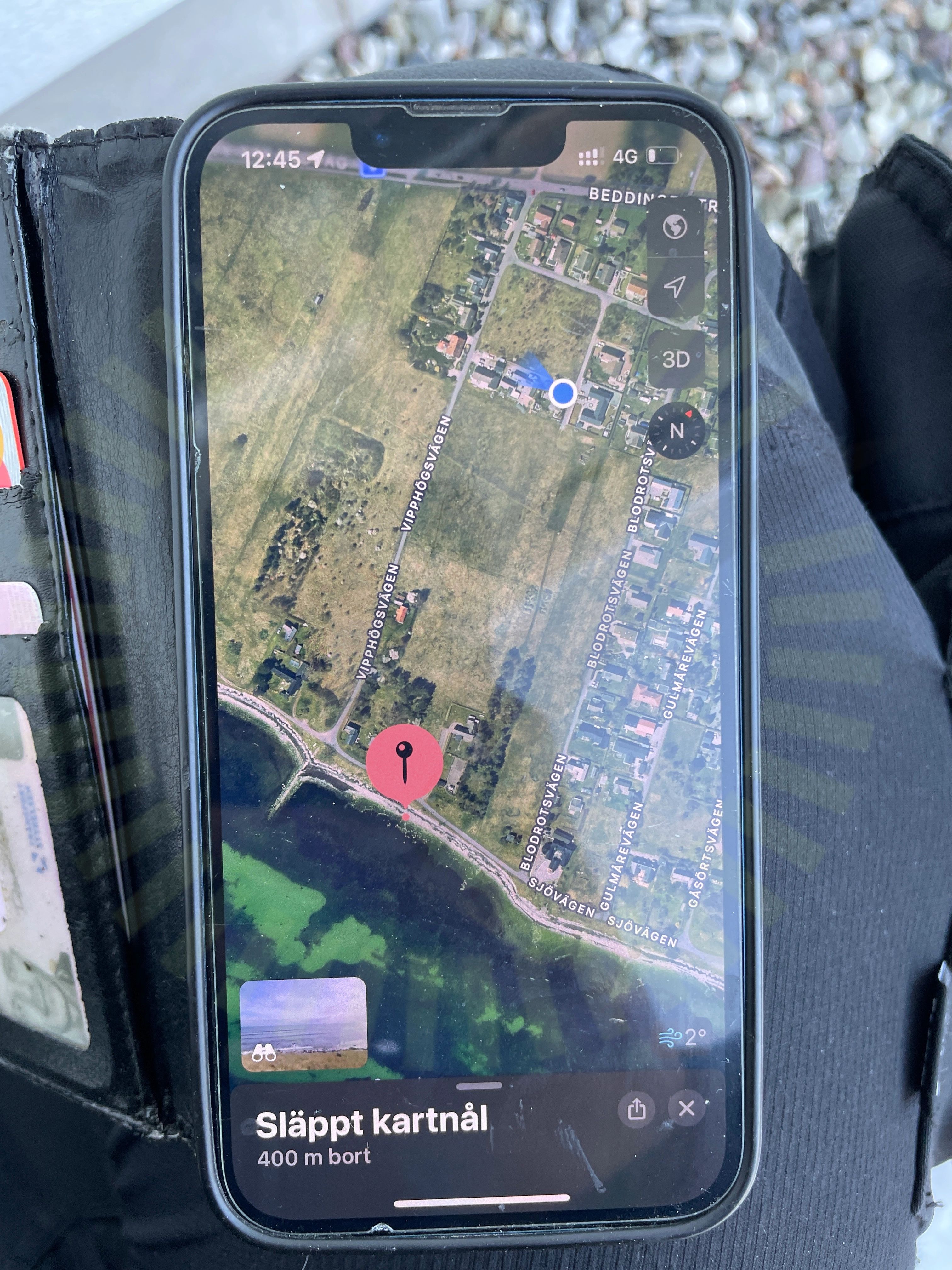

6.1 Avstånd till havet

Inte godkänd

Växelriktaren är placerad för nära kustlinjen.

SUN2000-(12KTL-25KTL)-M5 Series User Manual 2023-04-12, Sida 25

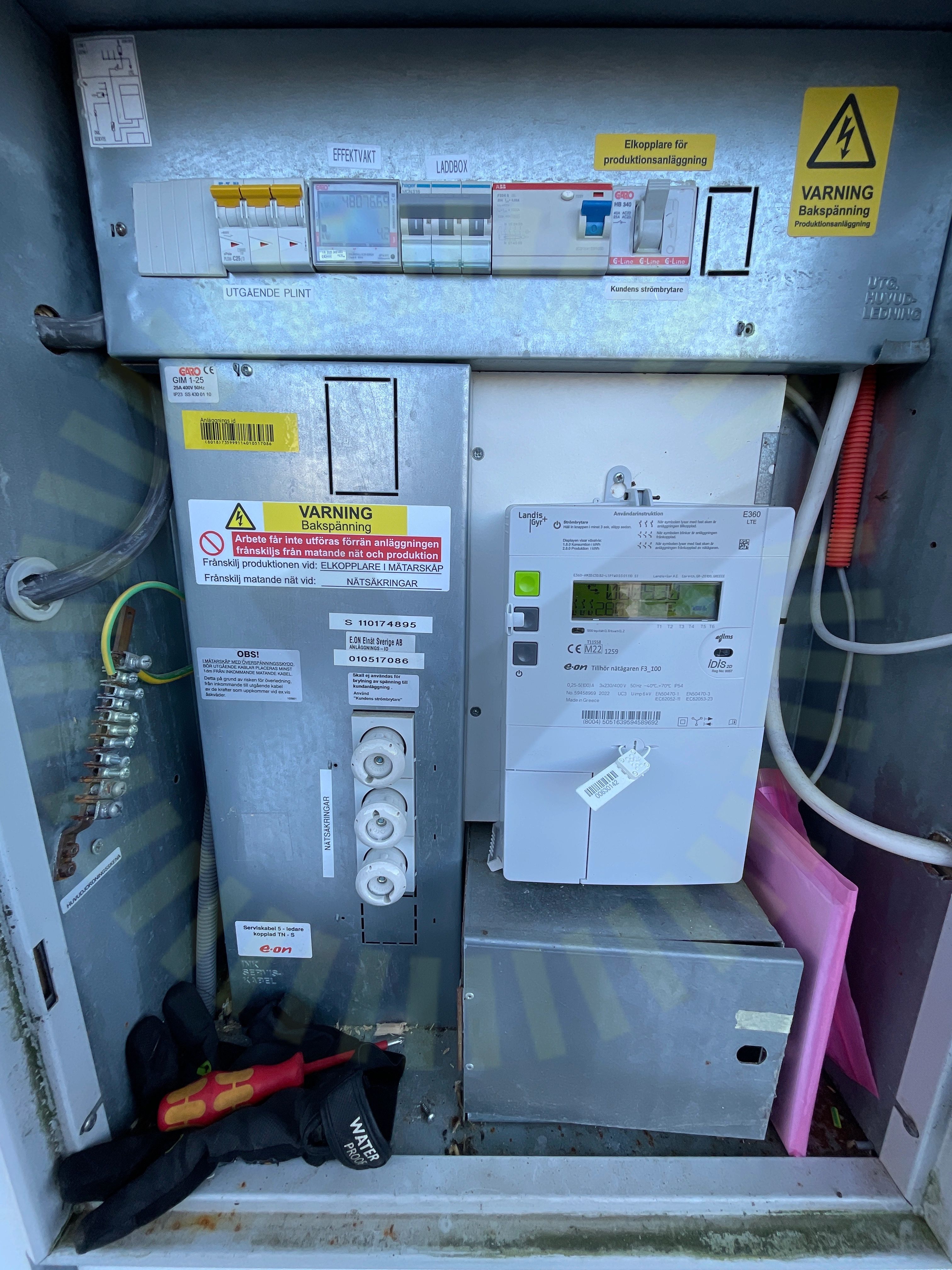

6.2 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

39/41

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordfelsbrytareJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetUtrymmeVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
