Besiktningsrapport

8.9

Installation genom

Svea Solar

Datum

28 juni 2023

Ort

Älta, Stockholms län

AC anslutning växelriktare

Genomföringar

Uppskalad ledare

89% godkända11% ej godkända

Om installationen

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: LUNA2000-5-15-S0

Anmärkningar

1/12

1.1 Kablage

Inte godkänd

Kablage till batteri och komunikationskabel är placerade direkt bakom växelriktare, och ligger mot växelriktaren flänsar.

Godkända kontrollpunkter

11/12

AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

6/41

2.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

2.2 Avtal

Kundkommentar

Installationen är inte levererad enligt avtal. 405 watt panel är installerad istället för 400watt.

Avtal

2.3 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid undercentral

SS 436 40 00 (712.514.101)

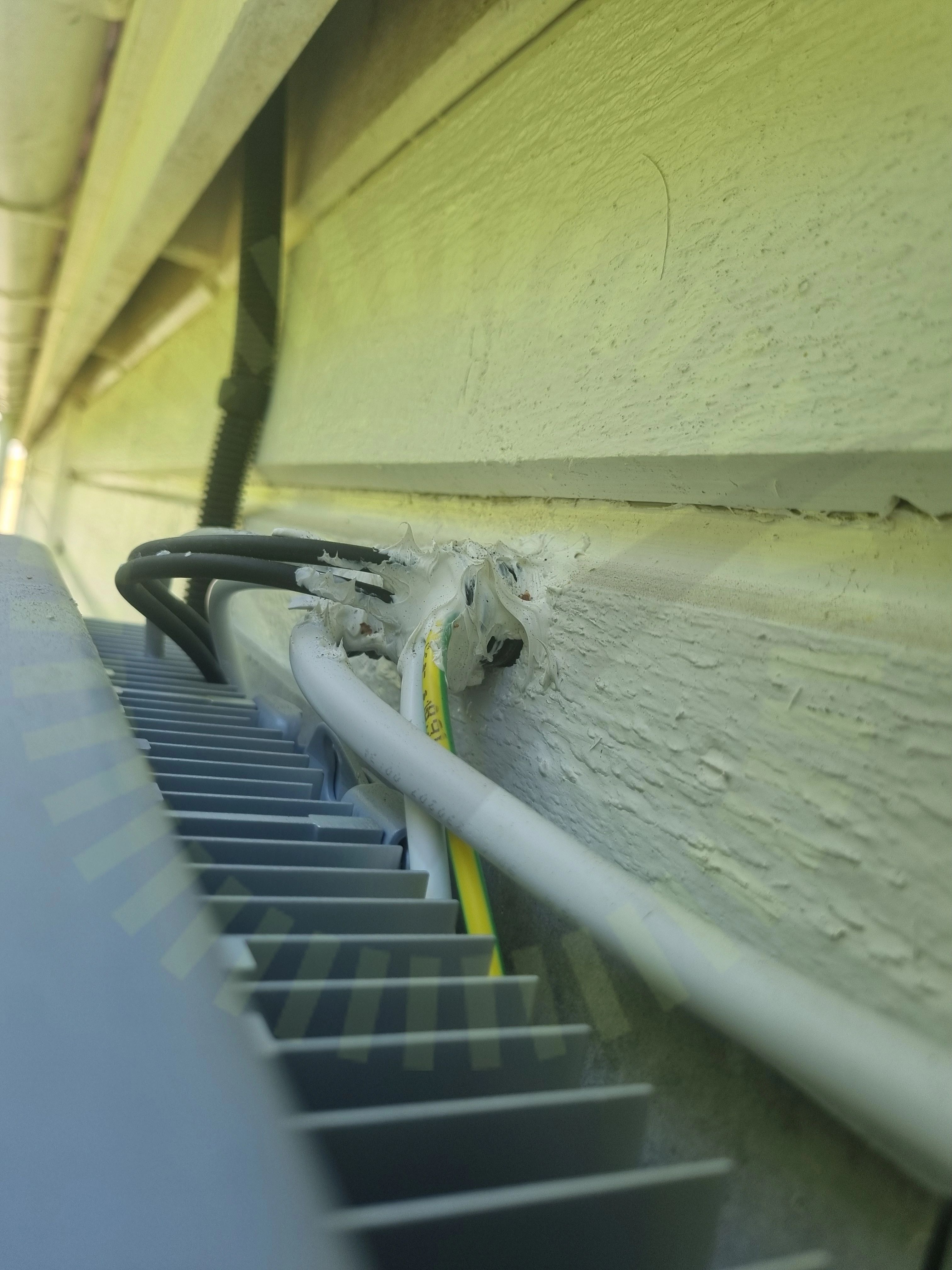

2.4 Genomföringar

Inte godkänd

Genomföring inte tätad. Saknas tätning runt hela genomförningen

2.5 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid arbetsbrytare för växelriktare.

SEK 457, Sida 42

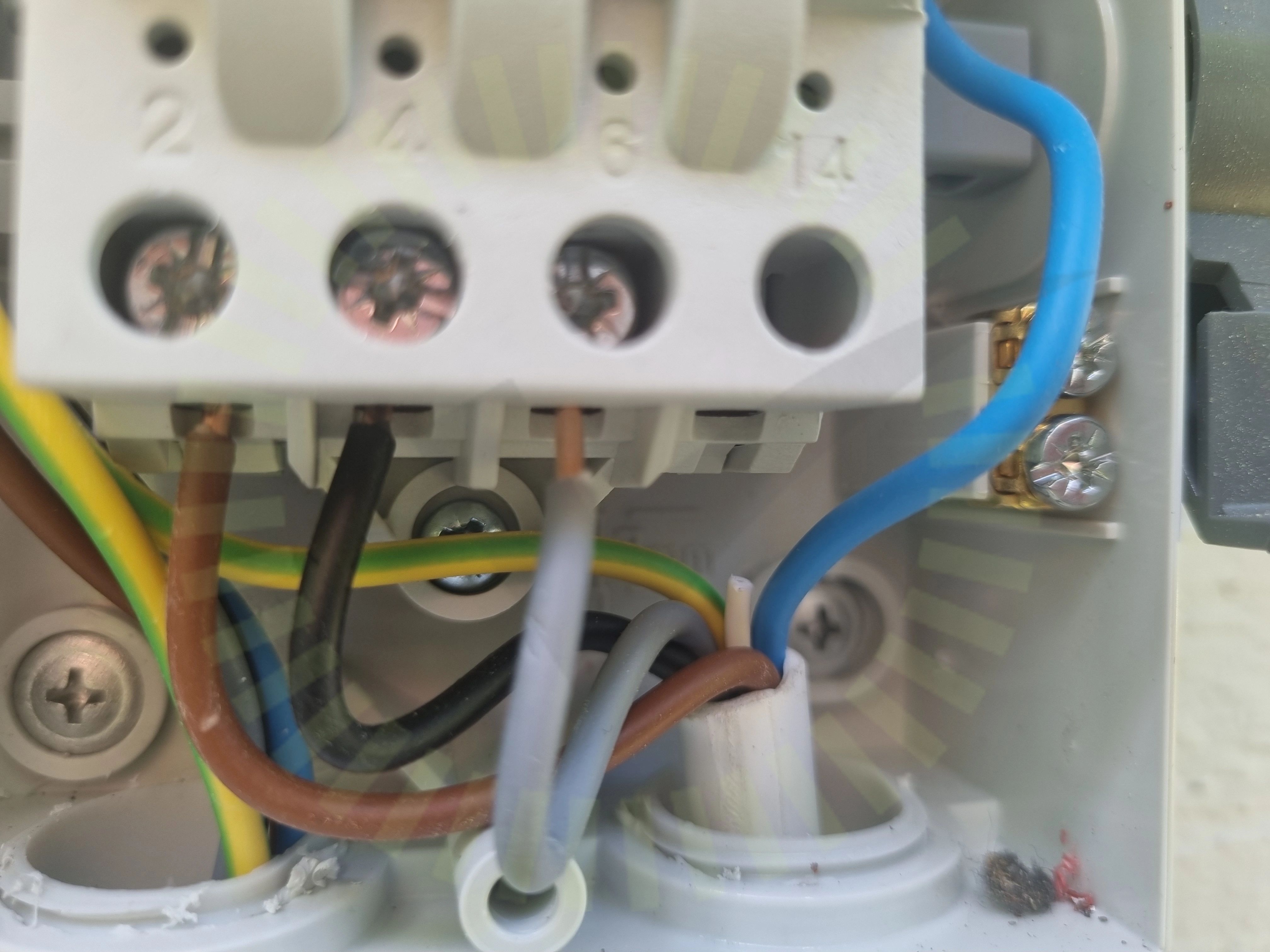

2.6 Uppskalad ledare

Inte godkänd

Ledare är för långt uppskalade i AC-brytaren.

Godkända kontrollpunkter

34/41

AC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCPlaceringSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionVarning för likspänningVentilationVäderbeständigt material

Ej tillgängligt vid besiktning

1/41

Tillförlitligt fäst
