Besiktningsrapport

9.0

Installation genom

Svea Solar

Datum

28 juni 2023

Ort

Älta, Stockholms län

Klämmornas placering

AC anslutning växelriktare

Skenornas överhäng

+ 3

91% godkända9% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR

OptimerareHuawei: SUN2000P - 450W

MontagesystemCC90- UNUM Betongpannor

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörSäkerhetsbrytare AC

TillbehörSmartmätare: CHINT DTSU666

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Avtal

Kundkommentar

Installationen är inte levererad enligt avtal. 405 watt panel är installerad istället för 400watt.

Avtal

Godkända kontrollpunkter

2/3

Mätprotokoll DCSträngschema

Batteri

Anmärkningar

1/12

2.1 Kablage

Inte godkänd

Kablage till batteri och komunikationskabel är placerade direkt bakom växelriktare, och ligger mot växelriktaren flänsar.

Godkända kontrollpunkter

11/12

AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

3/25

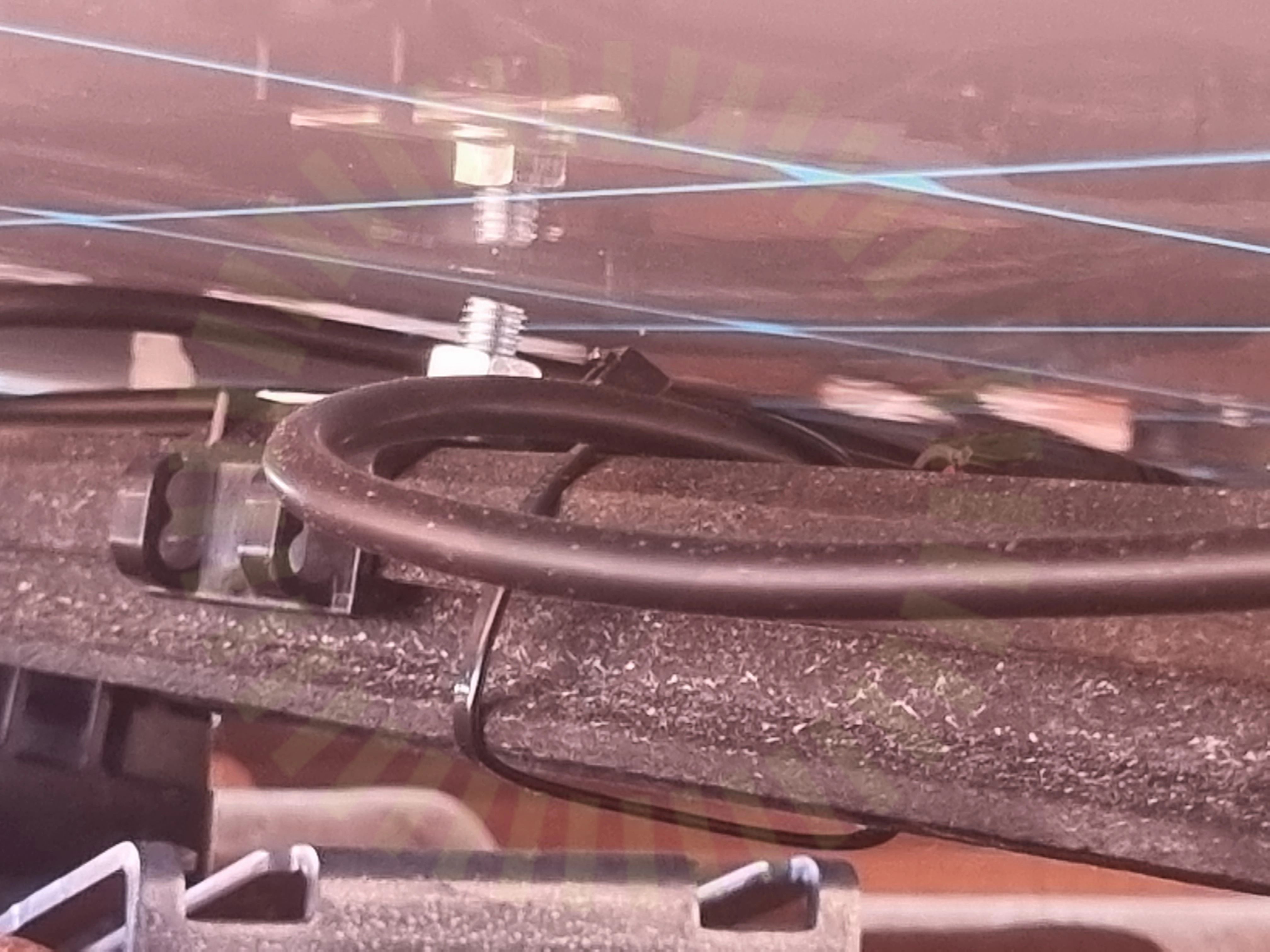

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

4.2 Optimerarfäste

Inte godkänd

Skruven som håller optimeraren riskerar att skada panelens undersida när systemet belastas av snötyngd

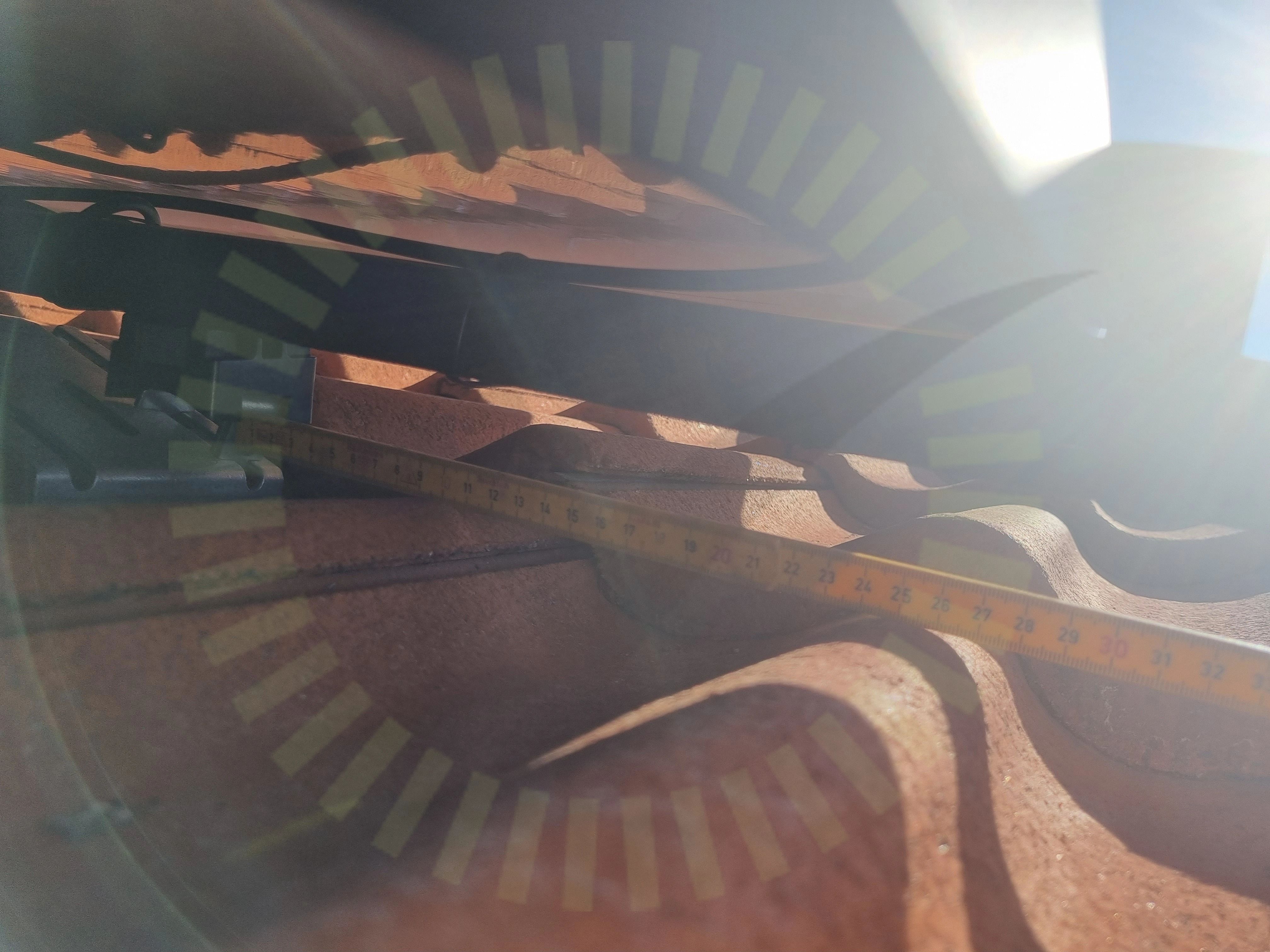

4.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. Uppmätt överhäng 280mm

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2

Godkända kontrollpunkter

21/25

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans orienteringKlämmans placering i skenaLäktinfästningMittklämmor skruvPanelramens höjdSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas infästning skruvadeSkenskarvarSäkerhetsavståndTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/25

Takgenomföring

Tak 1, Huawei: SUN2000P - 450W

Godkända kontrollpunkter

5/5

DragavlastadeFastsäkring av produktFörutsättningarKontakterPlacering

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

1/16

6.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

Godkända kontrollpunkter

14/16

Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Varselmärkning

Anmärkningar

2/5

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid undercentral

SS 436 40 00 (712.514.101)

7.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid arbetsbrytare för växelriktare.

SEK 457, Sida 42

Godkända kontrollpunkter

2/5

Missvisande varselmärkningVarning för likspänning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Växelriktare

Anmärkningar

3/34

8.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

8.2 Genomföringar

Inte godkänd

Genomföring inte tätad. Saknas tätning runt hela genomförningen

8.3 Uppskalad ledare

Inte godkänd

Ledare är för långt uppskalade i AC-brytaren.

Godkända kontrollpunkter

31/34
