1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
9.5
Installation genom
HERO Solkraft
Datum
25 november 2024
Ort
ESKILSTUNA, Södermanlands län
96% godkända4% ej godkända
Om installationen
PanelerDenim: U N3 XXX BBG 108H
PanelerDenim: U N3 XXX BBG 120H
OptimerareTigo TS4-A-O
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSunGrow: SH5-10RT-20
BatteriSunGrow: SBR(XXX)
TillbehörCHINT: Sungrow DTSU666-20
TillbehörUndercentral
Installerad av HERO Solkraft som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Batteri
Godkända kontrollpunkter
16/16Avstånd till växelriktareBatteri PEBatterimodulDC anslutningFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Smartmätare
Godkända kontrollpunkter
6/6Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Tak 1, Denim: U N3 XXX BBG 108H
Godkända kontrollpunkter
11/15Avstånd till havDräneringshålKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ram
Ej tillgängligt vid besiktning
4/15Förbindelse av kontakterFöremål mot bakstyckeStress på kontakterSträngförläggning
Tak 1, Denim: U N3 XXX BBG 120H
Godkända kontrollpunkter
11/15Avstånd till havDräneringshålKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ram
Ej tillgängligt vid besiktning
4/15Förbindelse av kontakterFöremål mot bakstyckeStress på kontakterSträngförläggning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
2/25

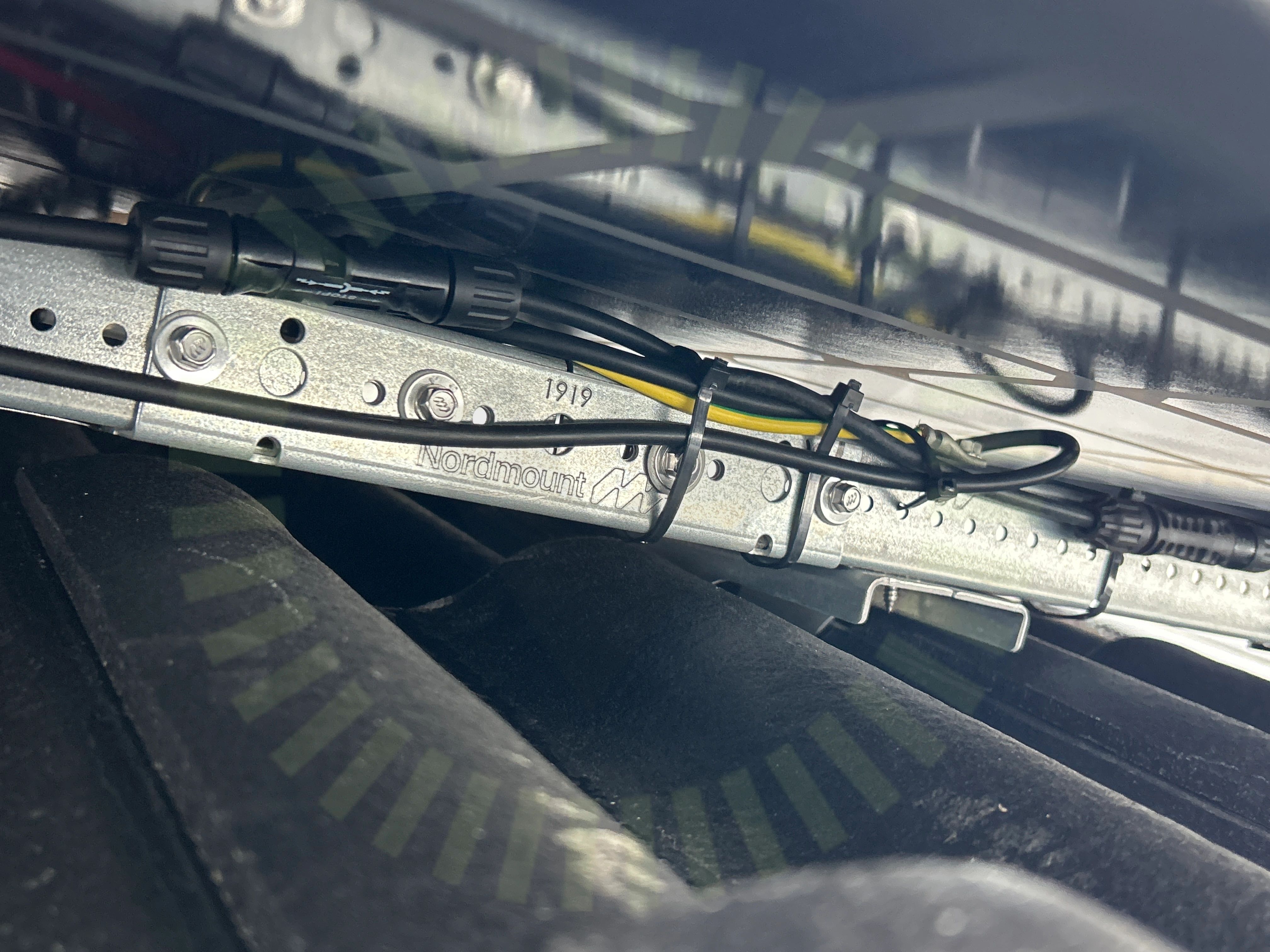

6.1 Potentialutjämningsledare
Inte godkändPotentialutjämningsledare har inte korrekt färgmärkning.
SS 436 40 00, 712.542.103
6.2 Väderbeständigt material
Inte godkändAnvänd flexslang är inte UV-beständig.
SS 436 40 00 (522.11)
Godkända kontrollpunkter
22/25Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLiggande skenorMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningStående skenorSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaÄndklämmor
Ej tillgängligt vid besiktning
1/25Läktinfästning
Tak 1, Tigo TS4-A-O
Godkända kontrollpunkter
8/8CCA placeringDC KontakterFastsäkring av produktInfästningKabelbunden kommunikationKabeluppfästningSkadaTrådlös kommunikation
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
2/4

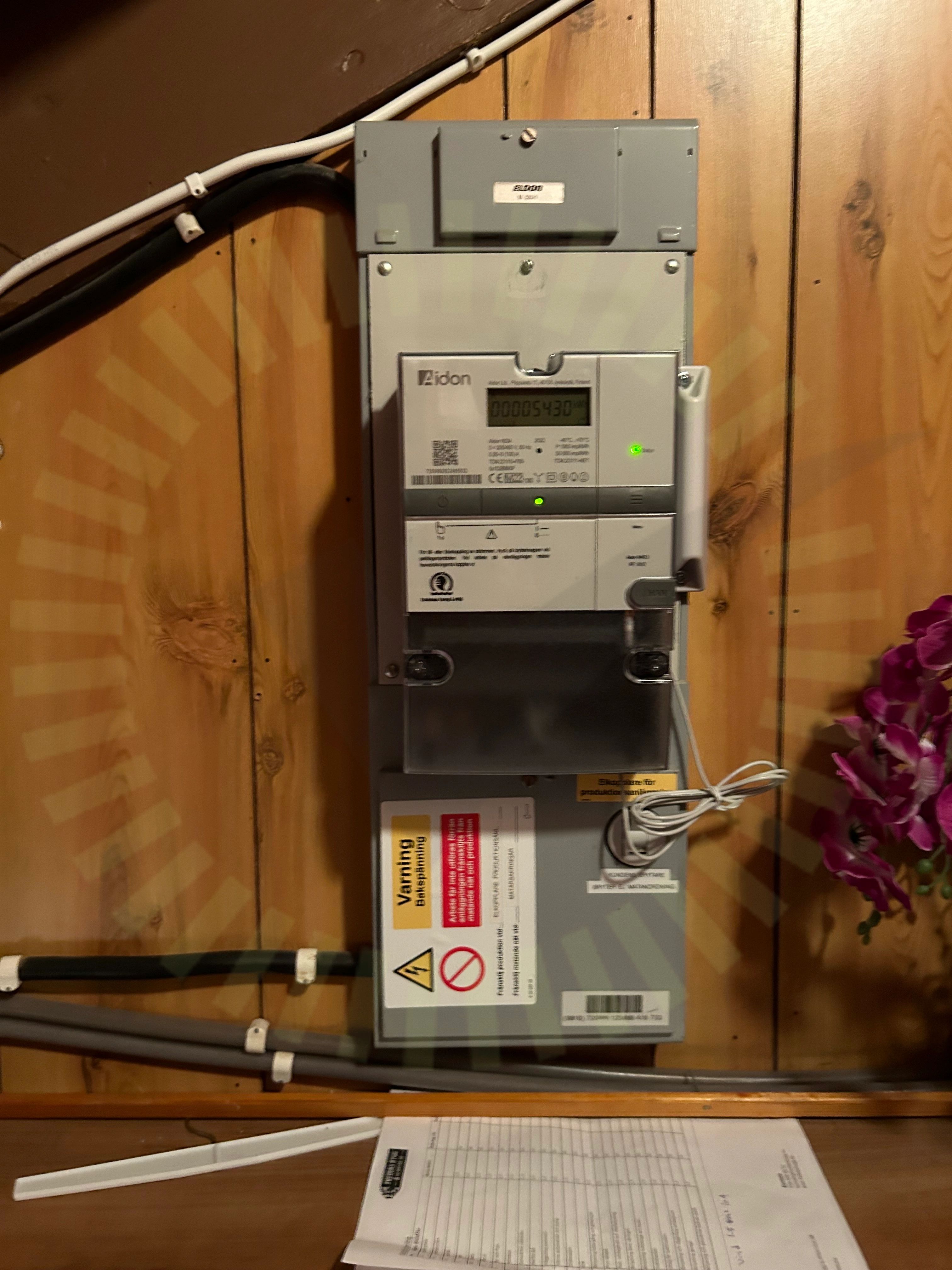

9.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)

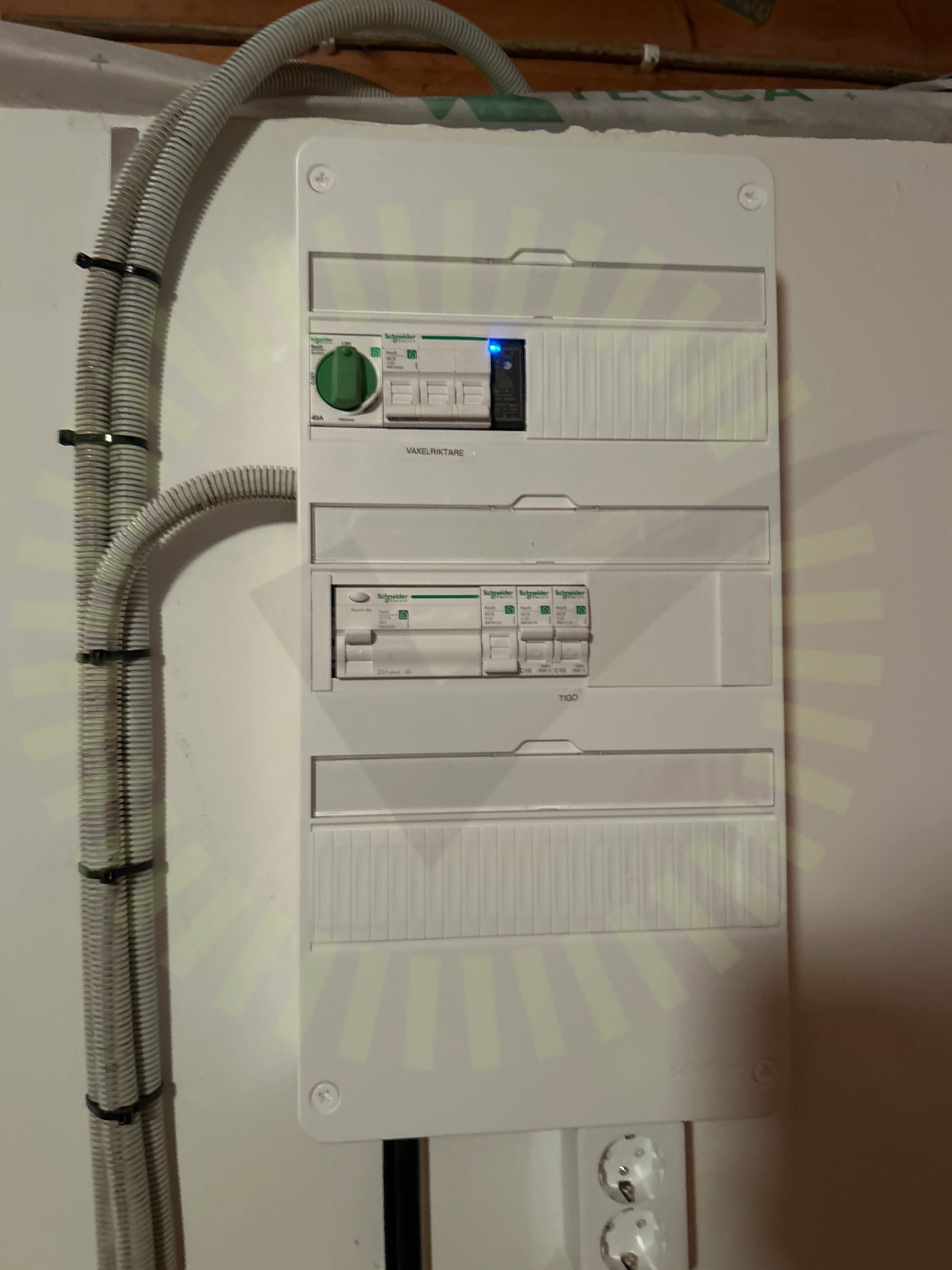

9.2 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.
SEK 457, Sida 42
Godkända kontrollpunkter
2/4Missvisande varselmärkningVarning för likspänning
Växelriktare
Godkända kontrollpunkter
33/36AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
3/36DC Max SpänningDC Min SpänningGenomföringar
