Institutet för Solenergikvalitet

Besiktningsrapport

9.4
x

Installation genom

Takkraft

Datum

22 september 2026

Ort

Värmdö, Stockholms län
Anslutning av ledare
Jordning av chassi
Nordmounts klämmor överlappning
93% godkända7% ej godkända

Om installationen

PanelerDMxxxG12RT-G54HBB
MontagesystemNordmount: Falsad/Klickplåt
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
Takkraft

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

DMEGC: DMxxxG12RT-G54HBB

Anmärkningar

2/18

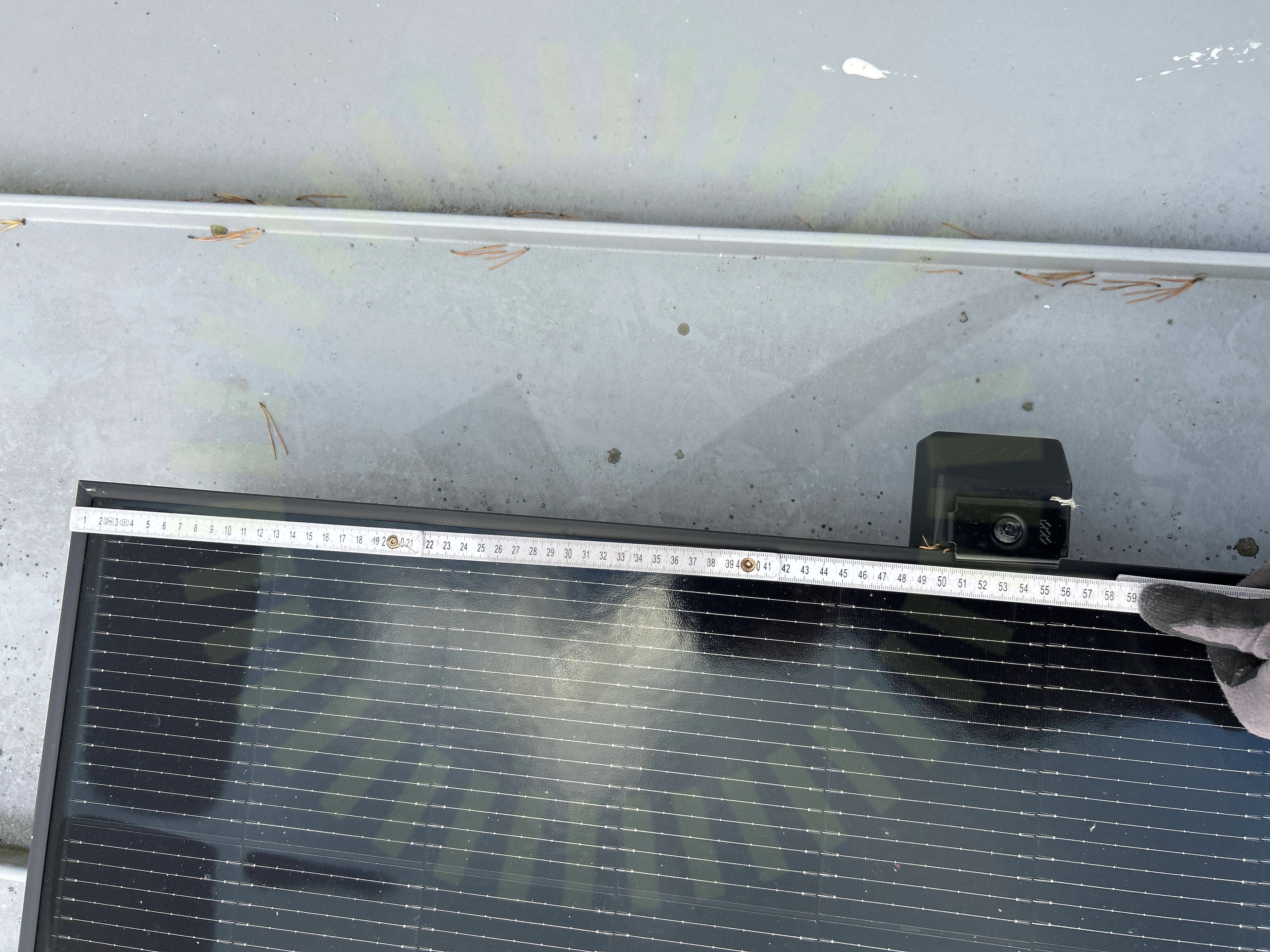

Nordmounts klämmor klämzon

2.1 Nordmounts klämmor klämzon

Inte godkänd

Klämmor är placerade utanför den angivna klämzonen för den valda klämman. Underlag för använd klämzon saknas.

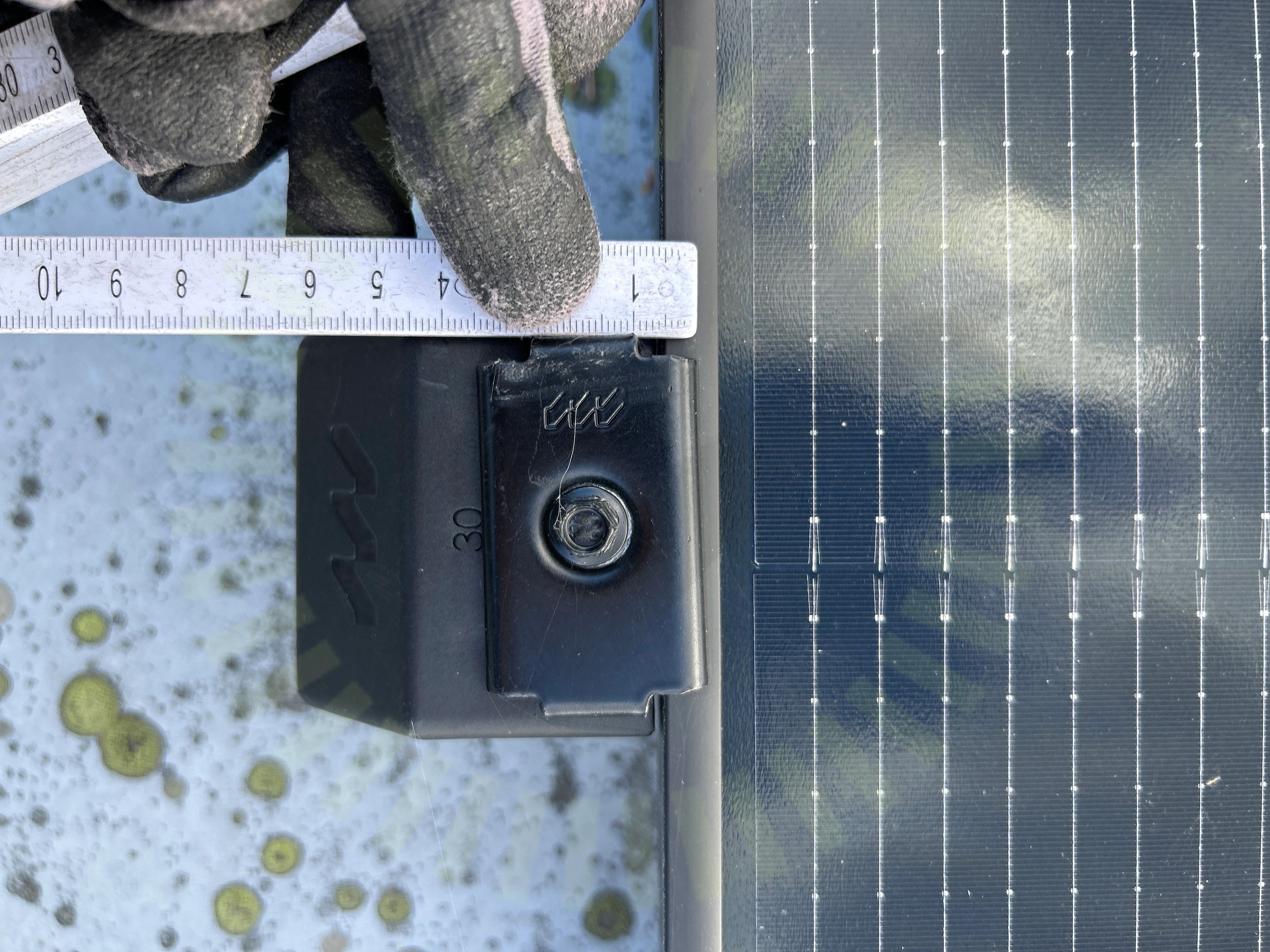

Nordmounts klämmor överlappning

2.2 Nordmounts klämmor överlappning

Inte godkänd

Klämmorna överlappar inte korrekt med panelramen. Måste tryckas in hela vägen.

Godkända kontrollpunkter

16/18
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Nordmount: Falsad/Klickplåt

Godkända kontrollpunkter

20/20
CC mått InfästningDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans kontakt med takKlämmans placering i skenaKlämmornas överlappningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndVal av klämmaVäderbeständigt materialÄndklämmor

SigeEnergy: SigenStor EC 5.0-25.0 TP

Anmärkningar

4/47

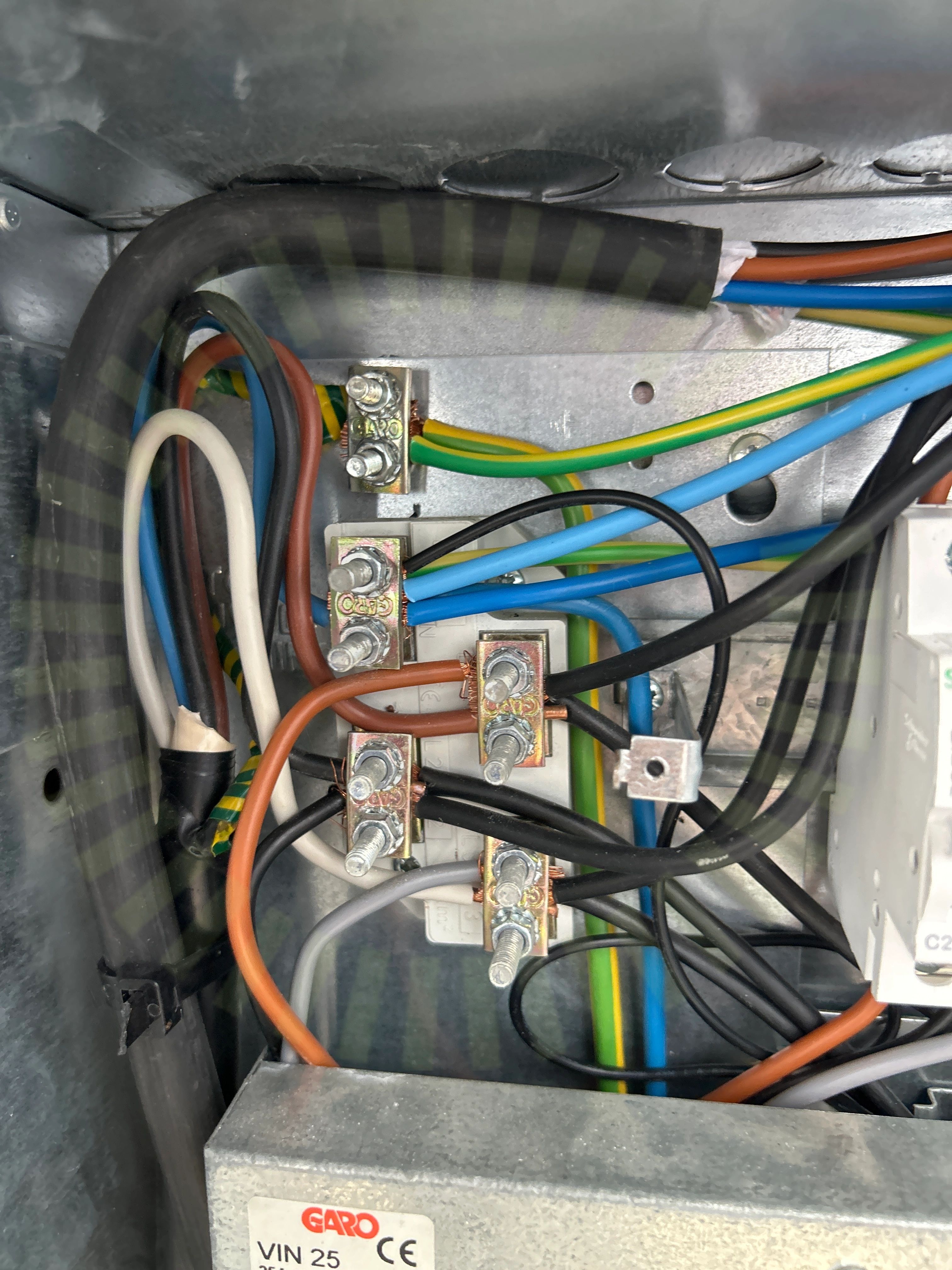

Anslutning av ledare

4.1 Anslutning av ledare

Inte godkänd

Mångtrådig ledare är ansluten i samma plint som solid ledare. Flera kardeler ligger utanför anslutning.

SS 436 40 00 (134.1.4)

4.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

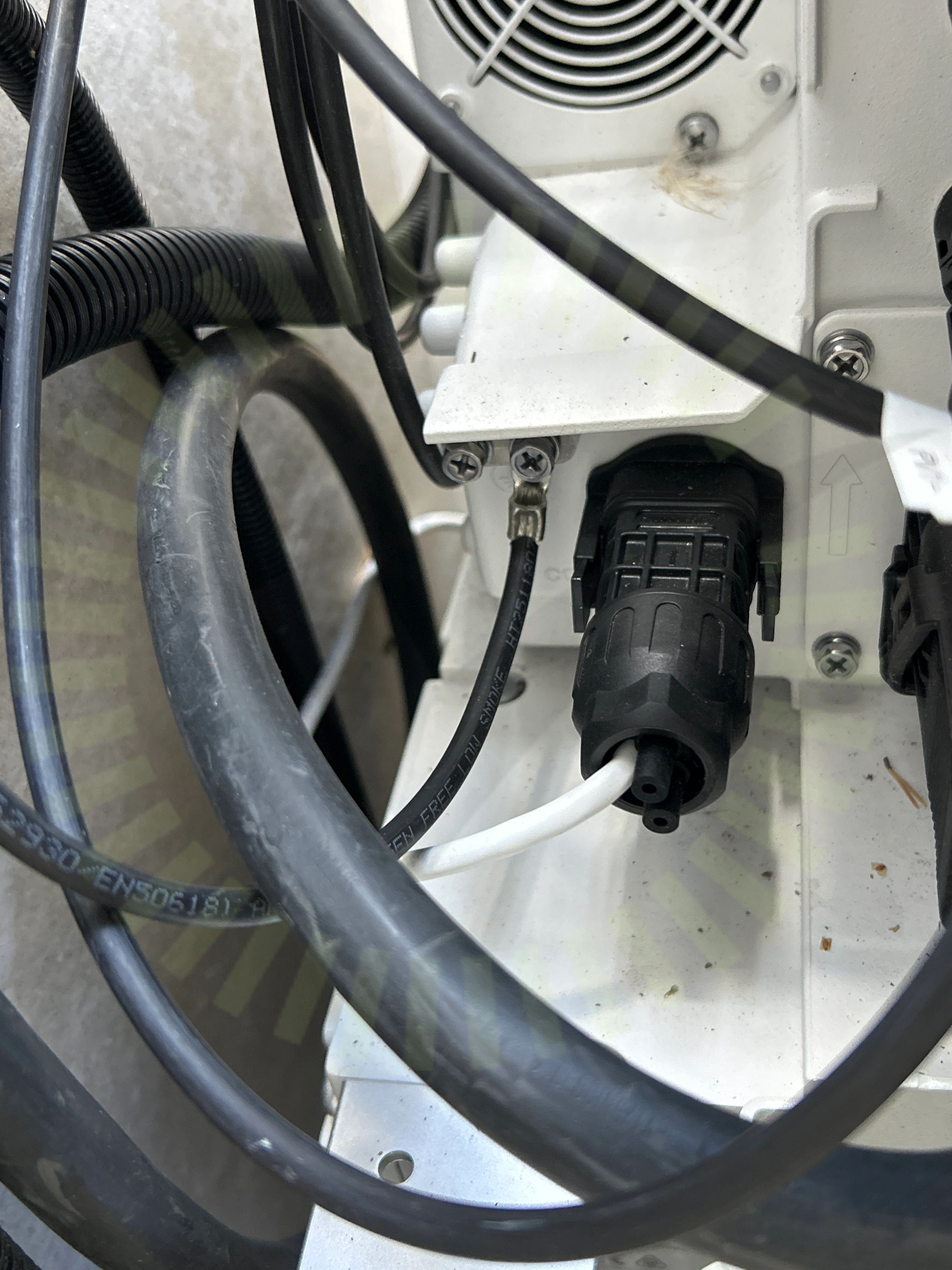

Jordning av chassi

4.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 4

4.4 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

43/47
AC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFunktionsjordFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSträngdimensioneringSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
