Besiktningsrapport
9.9
Installation genom
SolNord AB
Datum
19 oktober 2022
Ort
Flyinge, Skåne län
Avstånd
DC Genomföringar
97% godkända
3% ej godkända
Om installationen
Paneler
Trina: Vertex DE09.05
Montagesystem
Weland Stål: Läktfästen
Växelriktare
Huawei: SUN2000-(3KTL-10KTL)-M1
Installerad av SolNord AB som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Tak 1, Trina: Vertex DE09.05
Godkända kontrollpunkter
11/11
Dragavlastade
Dräneringshål
Fästenas placering
Fästenas överlappning
Förbindelse av kontakter
Föremål mot bakstycke
Höjdskillnad
Mellanrum panelram
Skador
Skugga
Strängförläggning
Tak 1, Weland Stål: Läktfästen
Godkända kontrollpunkter
16/17
Avstånd
Avstånd panna
Bärläkt
CC mått
Främmande material
Kabeluppfästning
Mittfäste
Shims
Skador
Skarp kant
Skenornas infästning
Skenskarv
Skydd
Slutfäste
Snö- och Vindlastberäkning
Väderbeständigt material
Ej tillgängligt vid besiktning
1/17
Takgenomföring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Varning för likström
Växelriktare
Anmärkningar
2/30
4.1 Avstånd
Inte godkänd
Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
Tillverkarens anvisningar

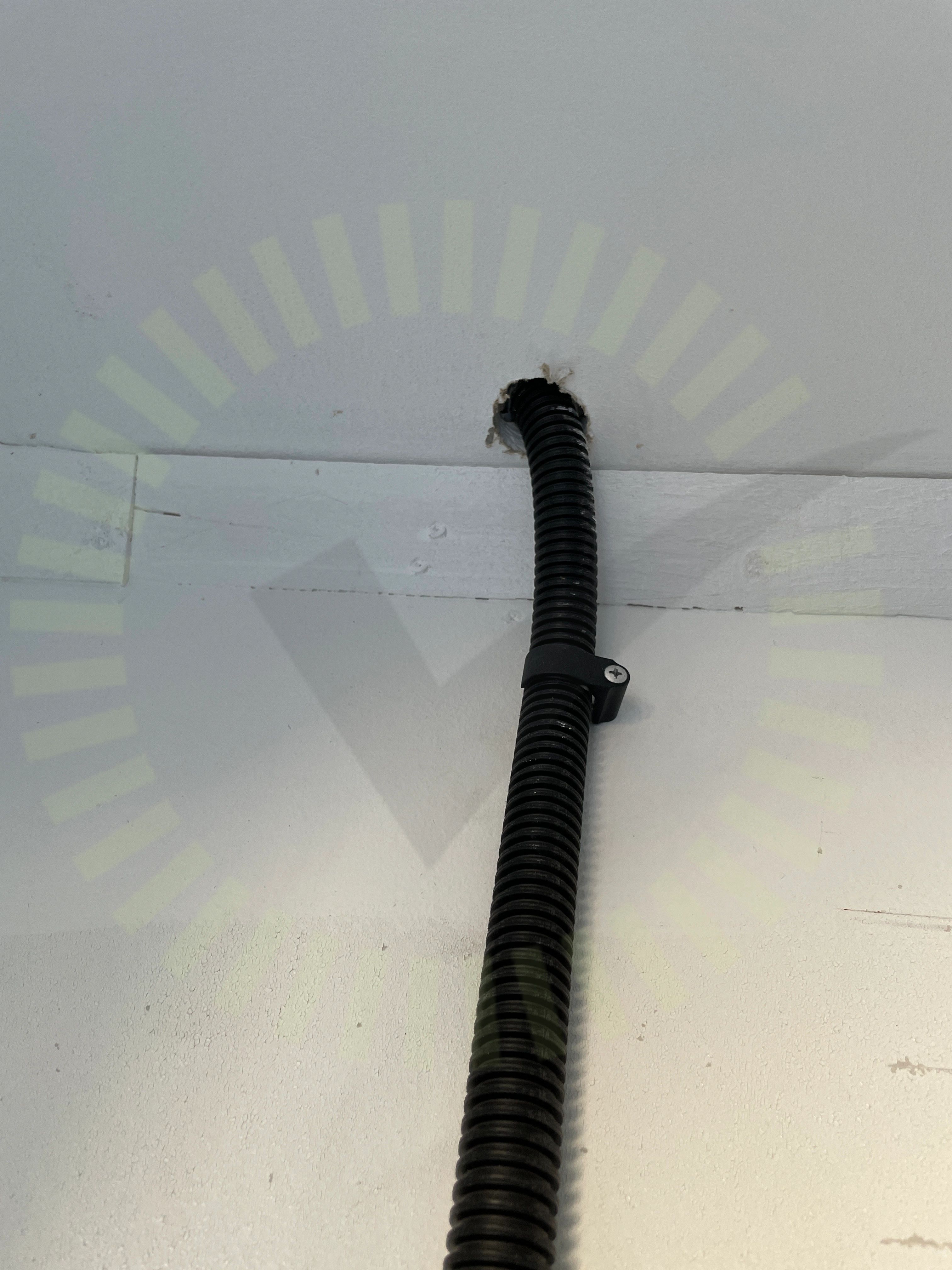

4.2 DC Genomföringar
Inte godkänd
Genomföringar är inte tätade.
Godkända kontrollpunkter
28/30
AC Böjradie
AC Förläggning
AC Genomföringar
AC kabel skarp kant
AC Skador på kabel
Anslutning
Brännbart underlag
DC Förläggning
DC Kablage egenskaper
DC Skador på kabel
DC Yttre påverkan
Direkt solljus
Dokumentation Växelriktare
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Infästning
Internet
Kabel
Kontakter
Ledare fastspända
Märkning
PE
Skador
Säkring
Utrymme
Ventilation
Vinkel
