1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Öppet helgfria vardagar 8-17Ring 010-303 07 40
Besiktningsrapport
7.9
Installation genom
Stella Solar AB
Datum
30 januari 2024
Ort
Finspång , Östergötlands län
87% godkända13% ej godkända
Om installationen
PanelerSunLink: SL5M108
MontagesystemSolfinity: Falsklämma
VäxelriktareSofar: HYD 5K~20KTL-3PH
TillbehörCHINT: DTSU666
TillbehörSäkerhetsbrytare AC
Installerad av Stella Solar AB som har ett lågt snittbetyg på 7.8 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
CHINT: DTSU666
Godkända kontrollpunkter
3/3Matning till smartmätareSignalkabel till växelriktarenSkador signalkablage
Sofar: HYD 5K~20KTL-3PH
Anmärkningar
2/41
3.1 Genomföringar
Inte godkändGenomföring inte tätad.
SS 436 40 00 (527.2.1)

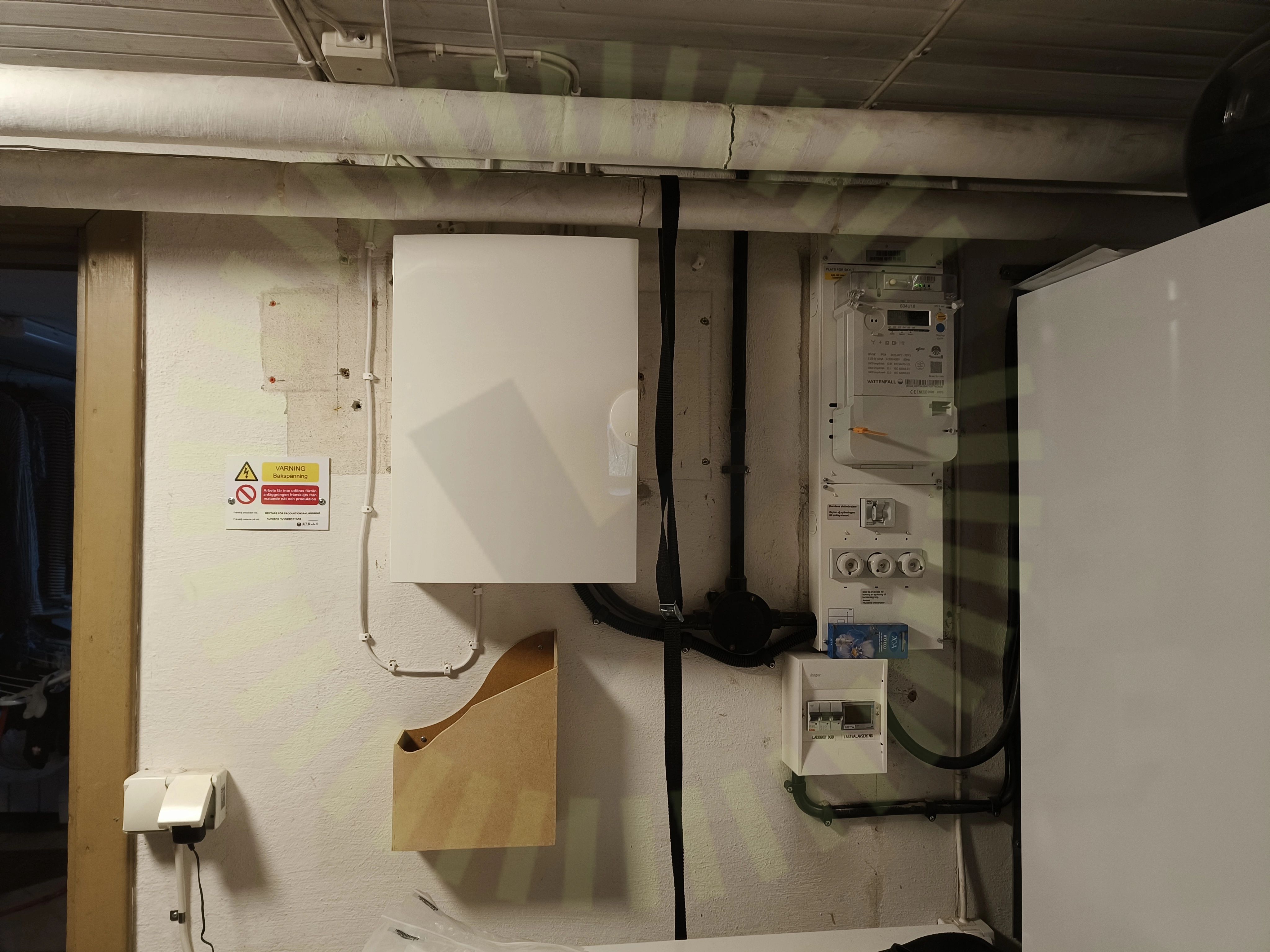

3.2 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
38/41AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/41Strängdesign
Solfinity: Falsklämma
Anmärkningar
6/224.1 Avsaknat underlag
Inte godkändKund saknar underlag för montagesystemet. Varken lastberäkning, datablad och manualer finns tillgängligt.
4.2 CC mått Infästning
Inte godkändLastberäkning saknas, uppmätt avstånd mellan falsklämmor 1800mm.

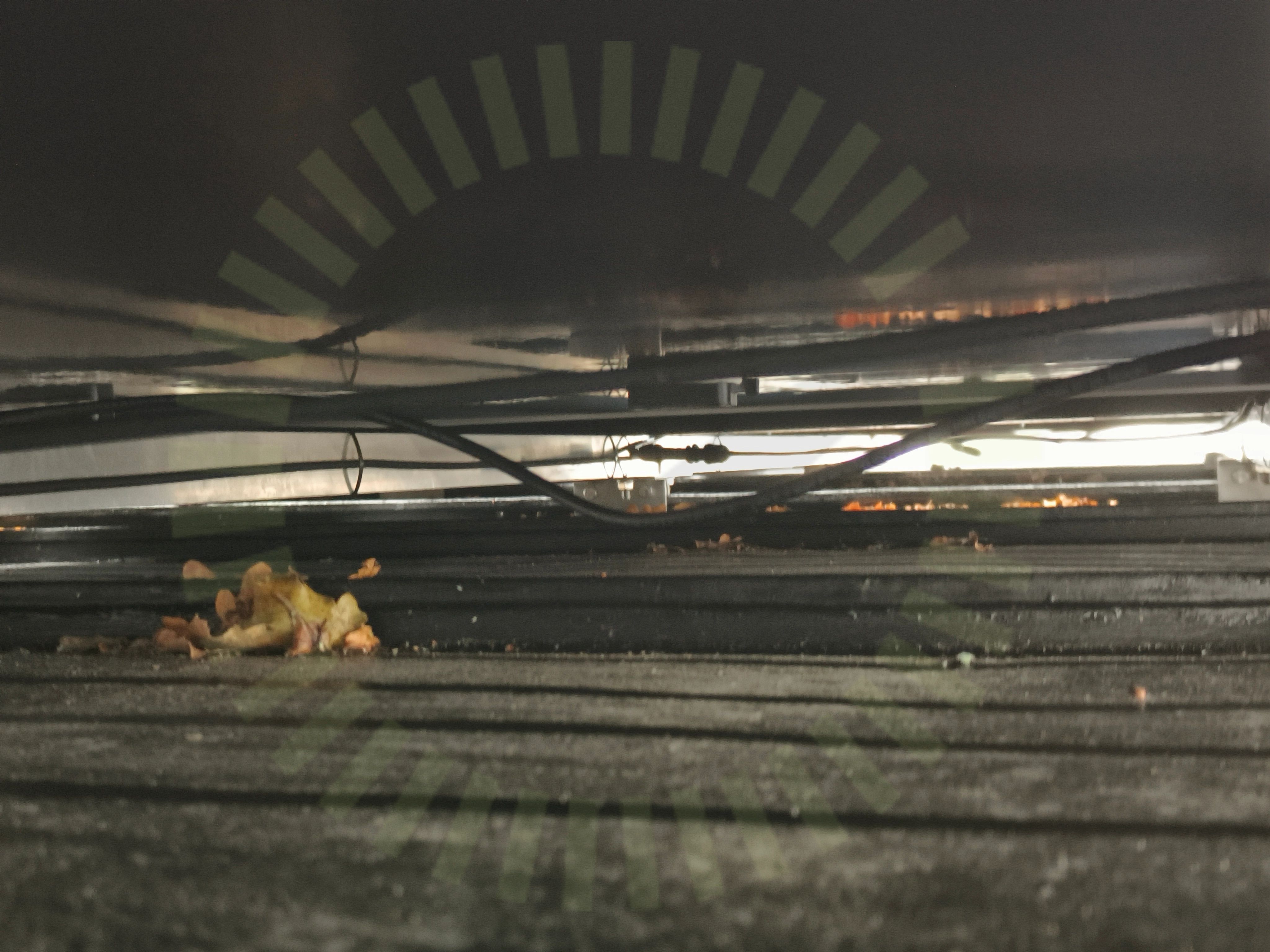

4.3 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
4.4 Skenornas överhäng
Inte godkändLastberäkning saknas uppmätt överhäng cirka 500mm.

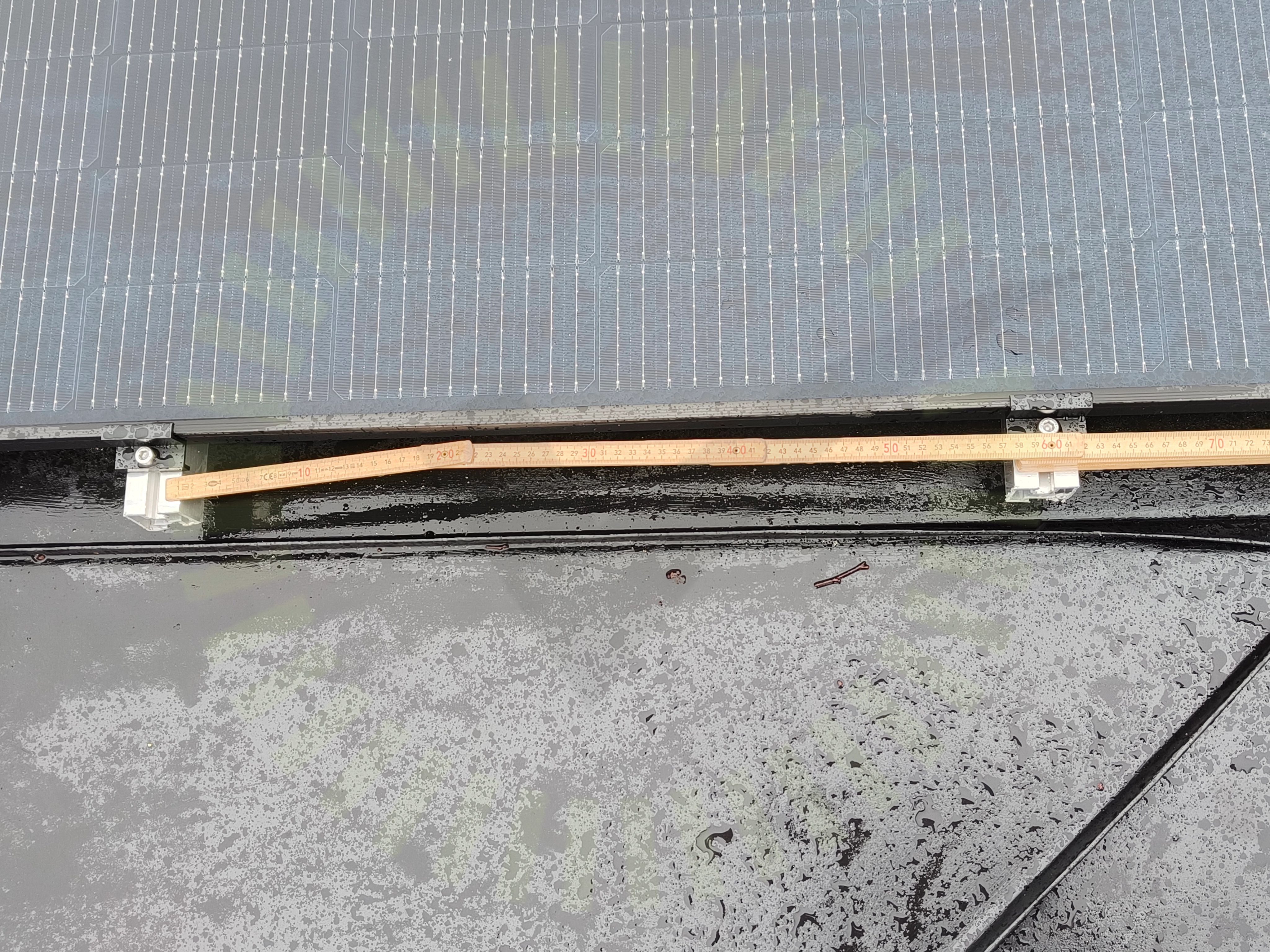

4.5 Skenors avstånd till varandra
Inte godkändLastberäkning saknas uppmätt avstånd mellan skenor cirka 600mm.
4.6 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
16/22DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans kontakt med takKlämmans placering i skenaMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSäkerhetsavståndTermisk brytpunkt skenorVal av klämmaVäderbeständigt materialÄndklämmor
SunLink: SL5M108
Anmärkningar
4/18
5.1 Förbindelse av kontakter
Inte godkändDC kontakter i förbindelse är från olika tillverkare.
SS 436 40 00 (712.526)
5.2 Panelkablaget böjradie
Inte godkändPanelernas kablar har en för skarp böjradie. Ur kontakt.
SS 436 40 00 (522.8.3)

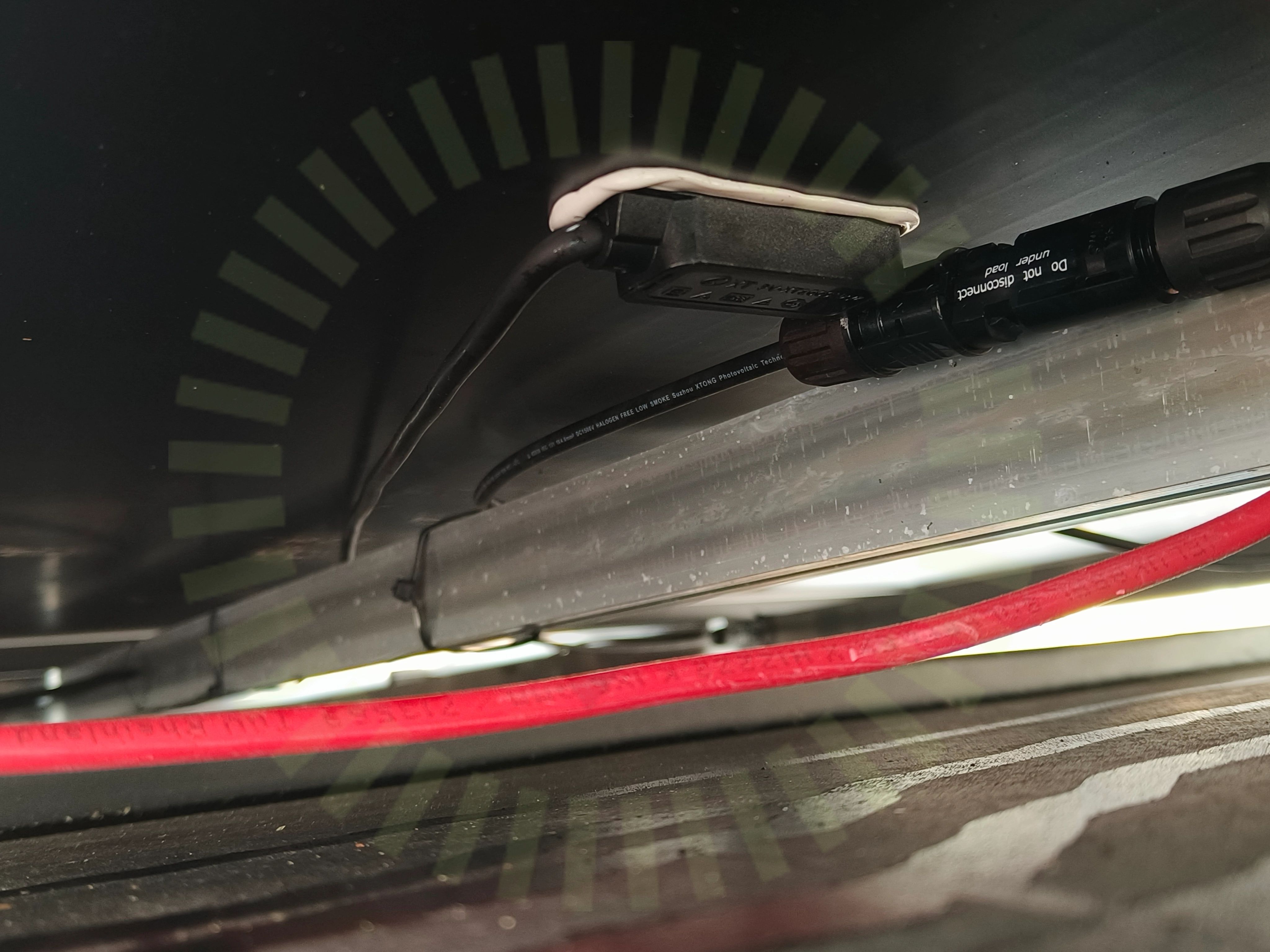

5.3 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)
5.4 Stress på kontakter
Inte godkändKablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
14/18Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
