Institutet för Solenergikvalitet

Besiktningsrapport

9.3
x

Installation genom

Raymond

Datum

24 september 2025

Ort

Älvsered , Hallands län
Förbindelse av kontakter
Skenornas infästning
PEN-ledare
96% godkända4% ej godkända

Om installationen

PanelerRaymond/Sverigepanelen: Doubleglass 430W
MontagesystemRaymond: Mrac Tile Roof
VäxelriktareSolis: S6-EH3P(5-10)K-H-EU
BatteriRaymond Solid State
TillbehörUndercentral
TillbehörSolis: EASTRON SDM630MCT
Raymond

Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Batteri

Godkända kontrollpunkter

12/12
Avstånd närliggande objektAvstånd till växelriktareBatteri PEFastsäkring av produktLutningPlacering av batteriSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageVäderskydd

Smartmätare

Godkända kontrollpunkter

6/6
Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Tak 1: Raymond: Mrac Tile Roof

Anmärkningar

1/20
Skenornas infästning

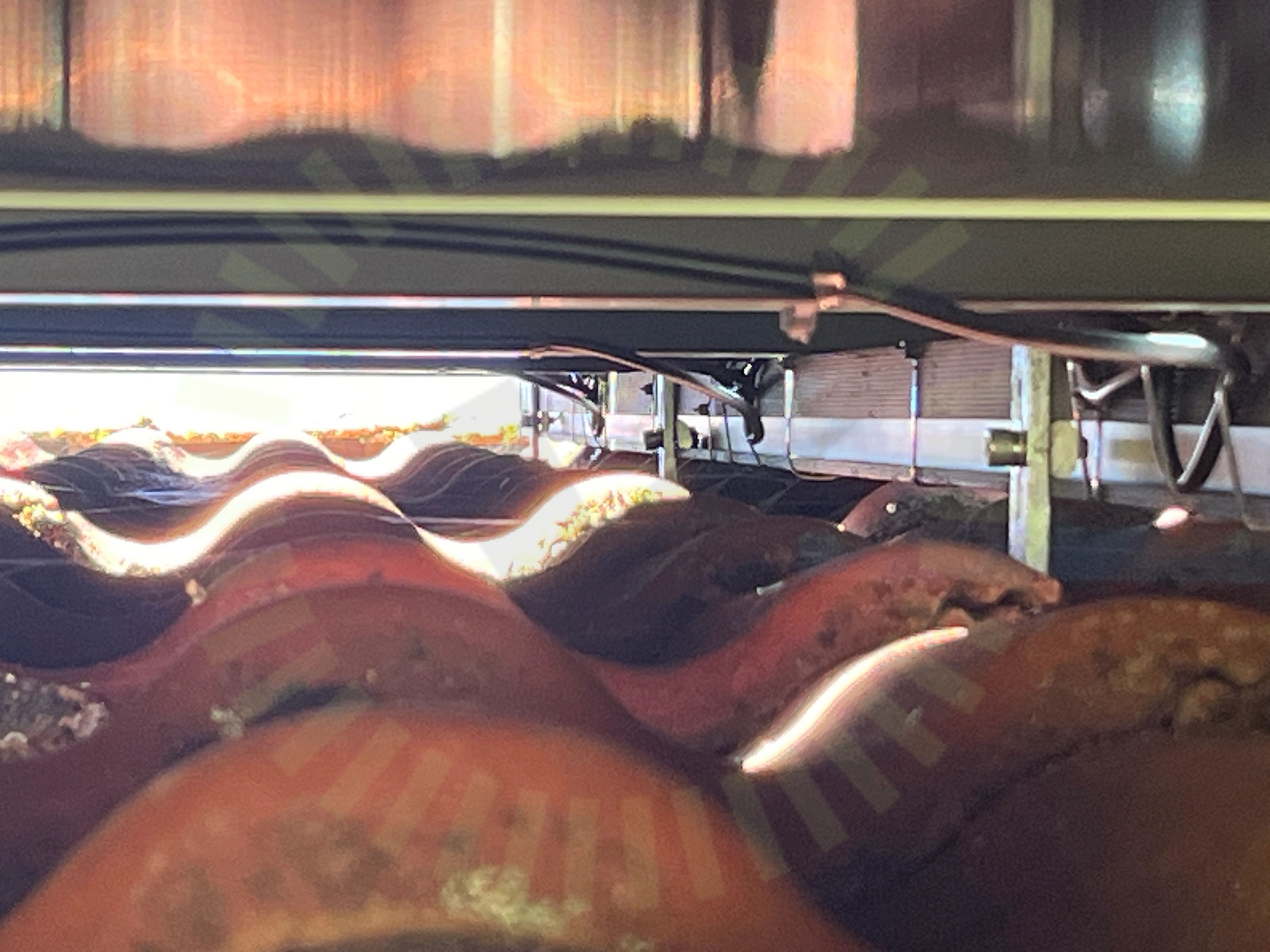

4.1 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt.

Raymond Installation Guide for Tile Hook System MK3, Sida 8

Godkända kontrollpunkter

18/20
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorRåspontsinfästningSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/20
Takgenomföring

Tak 1: Raymond/Sverigepanelen: Doubleglass 430W

Anmärkningar

1/14
Förbindelse av kontakter

5.1 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

12/14
DräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14
Strängförläggning

Undercentral

Anmärkningar

1/6
PEN-ledare

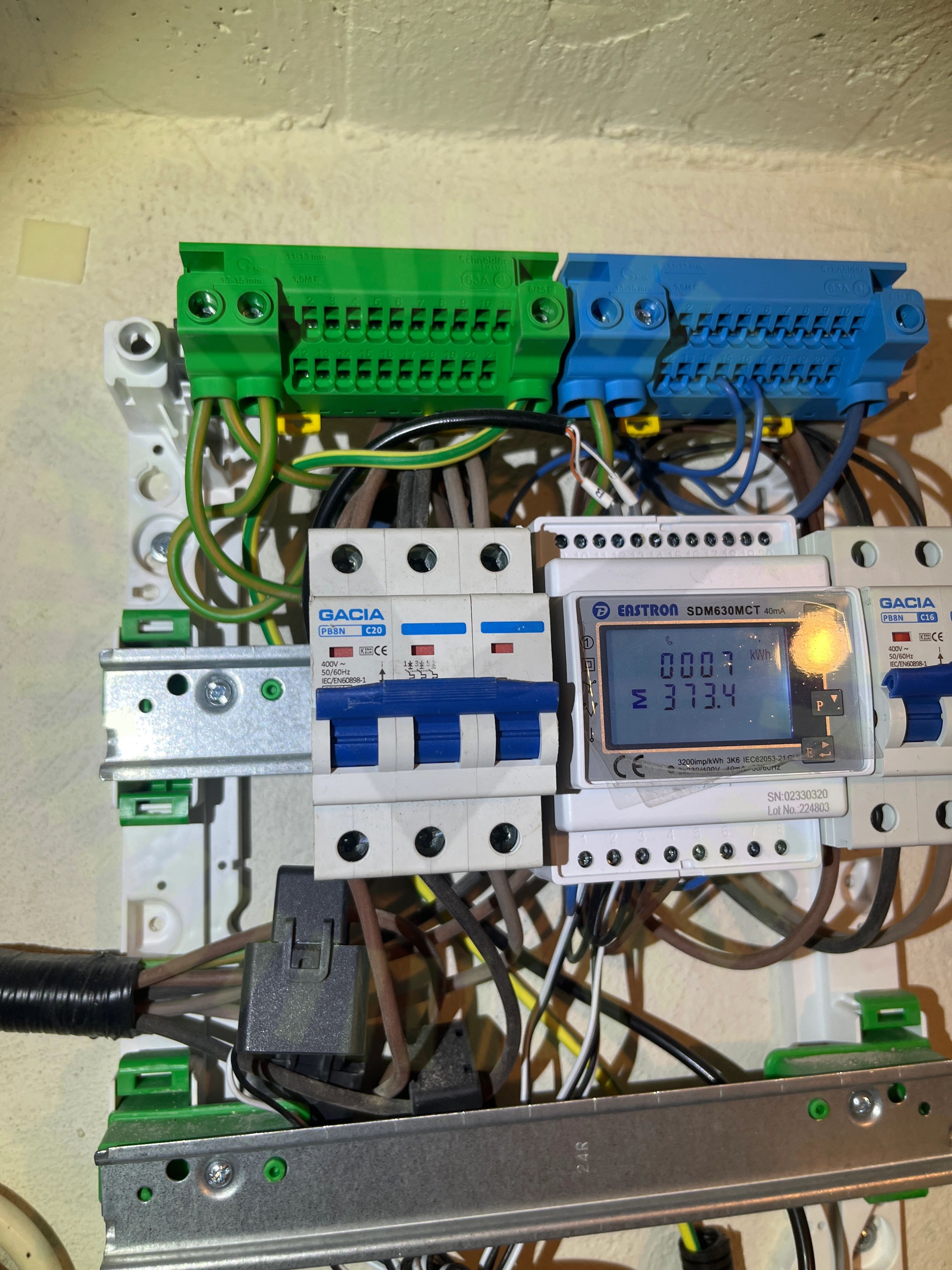

6.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6
InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4
Informering av solceller

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4
Missvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Godkända kontrollpunkter

35/35
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
