Besiktningsrapport
9.9
Installation genom
Skandica Solar
Datum
10 januari 2024
Ort
Mölndal, Västra Götalands län
PEN-ledare
Skydd mot beröring
Klämmornas överlappning
Jordfelsbrytare
97% godkända
3% ej godkända
Om installationen
Paneler
Jinko: Tiger Neo N-type 54HL4R-B
Montagesystem
Nordmount Panntak: Bärläkt
Växelriktare
SunGrow: SH5-10RT
Batteri
SunGrow: SBR(XXX)
Tillbehör
Undercentral
Tillbehör
Säkerhetsbrytare AC
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Avtal
Kundkommentar
Kund har fått annan växelriktare än i bifogat produktblad/dokument.
Avtal
Godkända kontrollpunkter
2/3
Mätprotokoll DC
Strängschema
Batteri
Godkända kontrollpunkter
14/15
Batteri PE
Batterimodul
Fastsäkring av produkt
Lock och sidoskydd
Närliggande objekt
Rakt stående
Sammansättning av komponenter
Signalkabel batteri
Skador
Smart mätare
Tillgång till batteriet
Uppfästning av kablage
Utrymme
Väderskydd
Ej tillgängligt vid besiktning
1/15
DC anslutning
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1, Jinko: Tiger Neo N-type 54HL4R-B
Anmärkningar
1/17

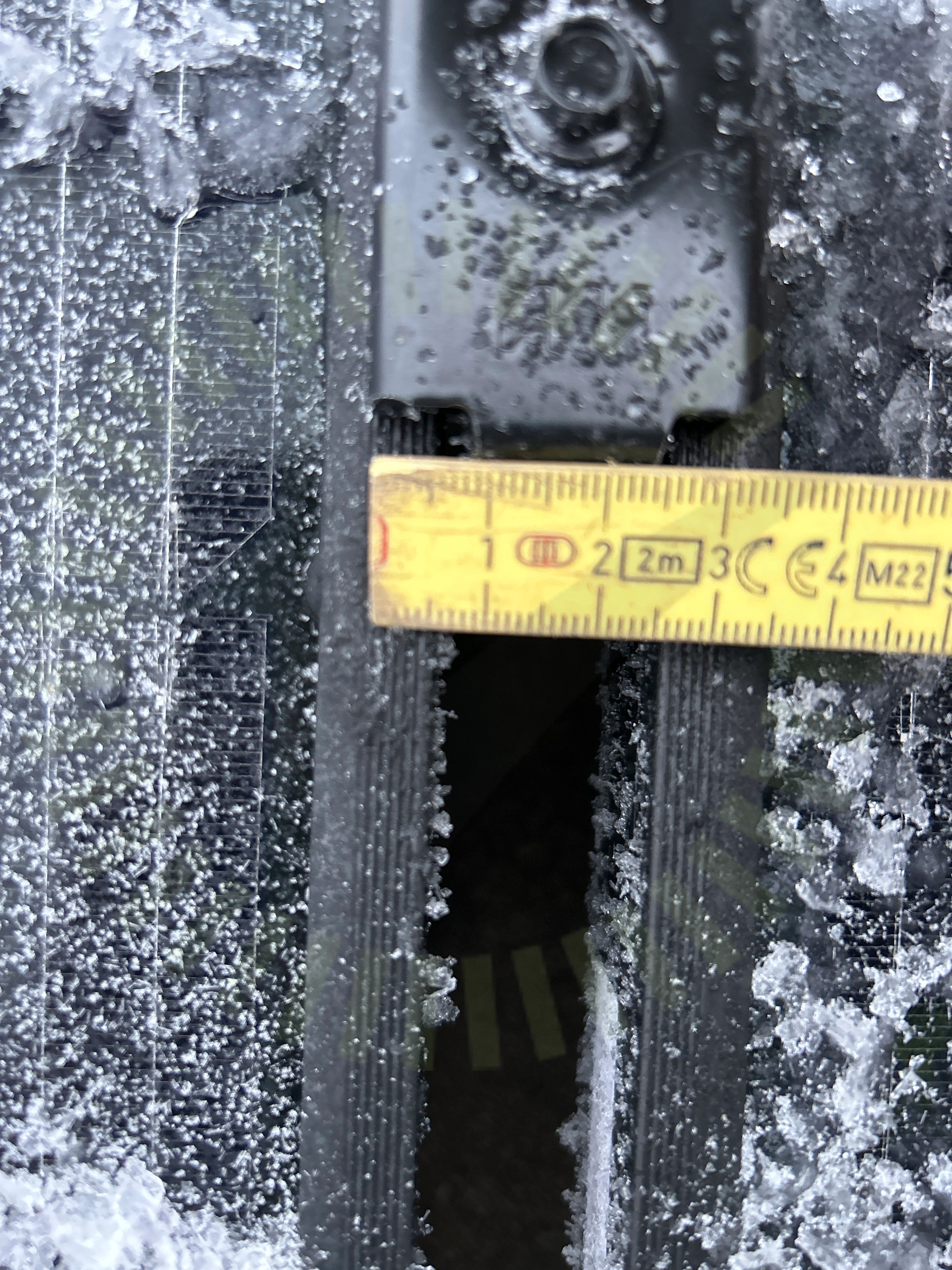

4.1 Klämmornas överlappning
Inte godkänd
Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Installation Manual Jinko IEC updated version 2023.07.20, sida 12
Godkända kontrollpunkter
15/17
Avstånd till hav
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas storlek
Kontaktdon
Kopplingslåda böjradie
Panelkablaget böjradie
Panelramar separerade
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/17
Strängförläggning
Tak 1, Nordmount Panntak: Bärläkt
Godkända kontrollpunkter
23/24
Bärläktens dimension
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Klämmornas överlappning
Läktinfästning
Mittklämmor
Potentialutjämningsledare
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takkrokarnas CC
Termisk brytpunkt skenor
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
1/24
Takgenomföring
Undercentral
Anmärkningar
2/6

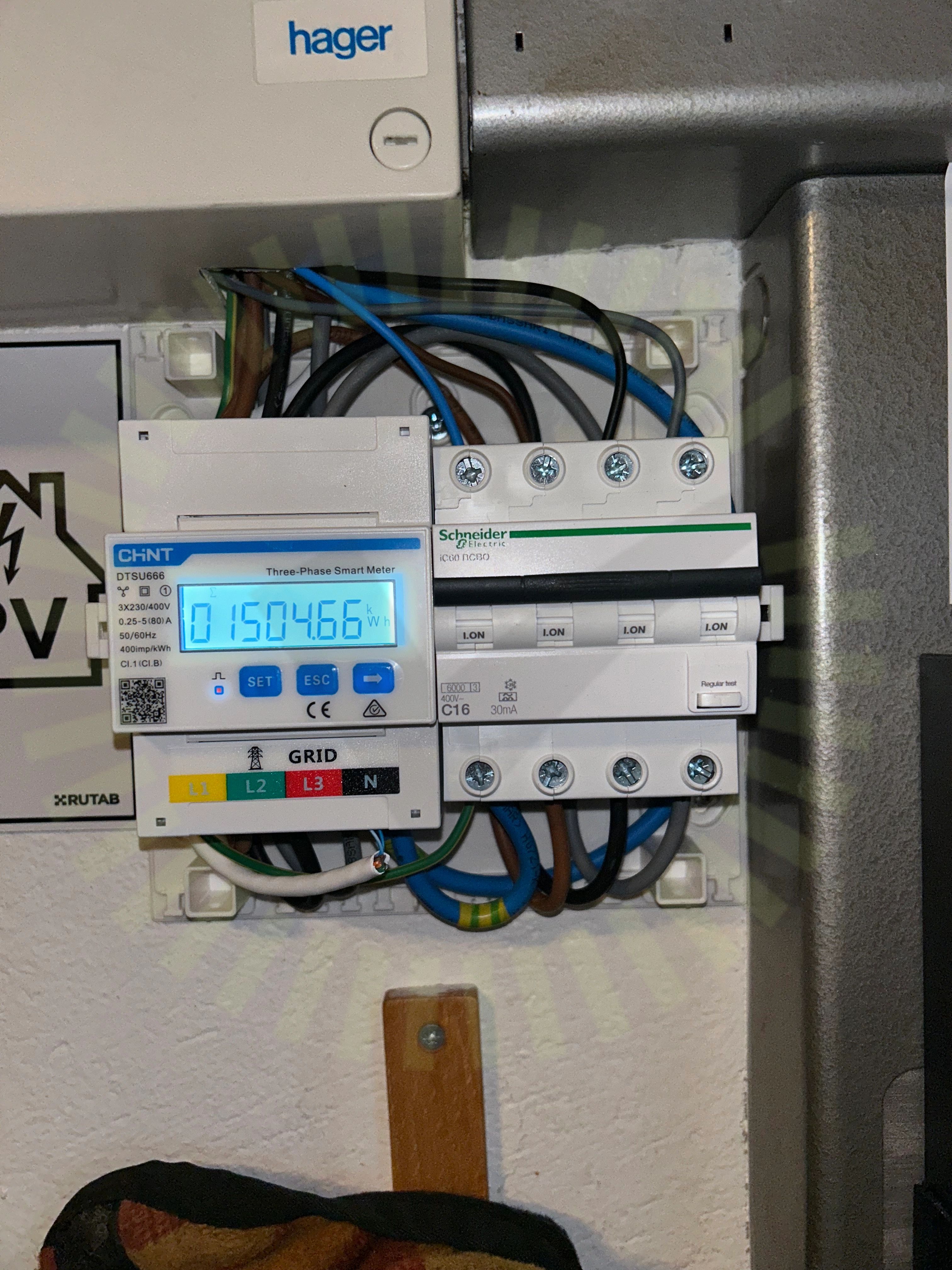

6.1 PEN-ledare
Inte godkänd
Installation utförd med fyrledarsystem. PEN ledare är inte korrekt uppmärkt.
SS 436 40 00, utgåva 4 (543.4.1)

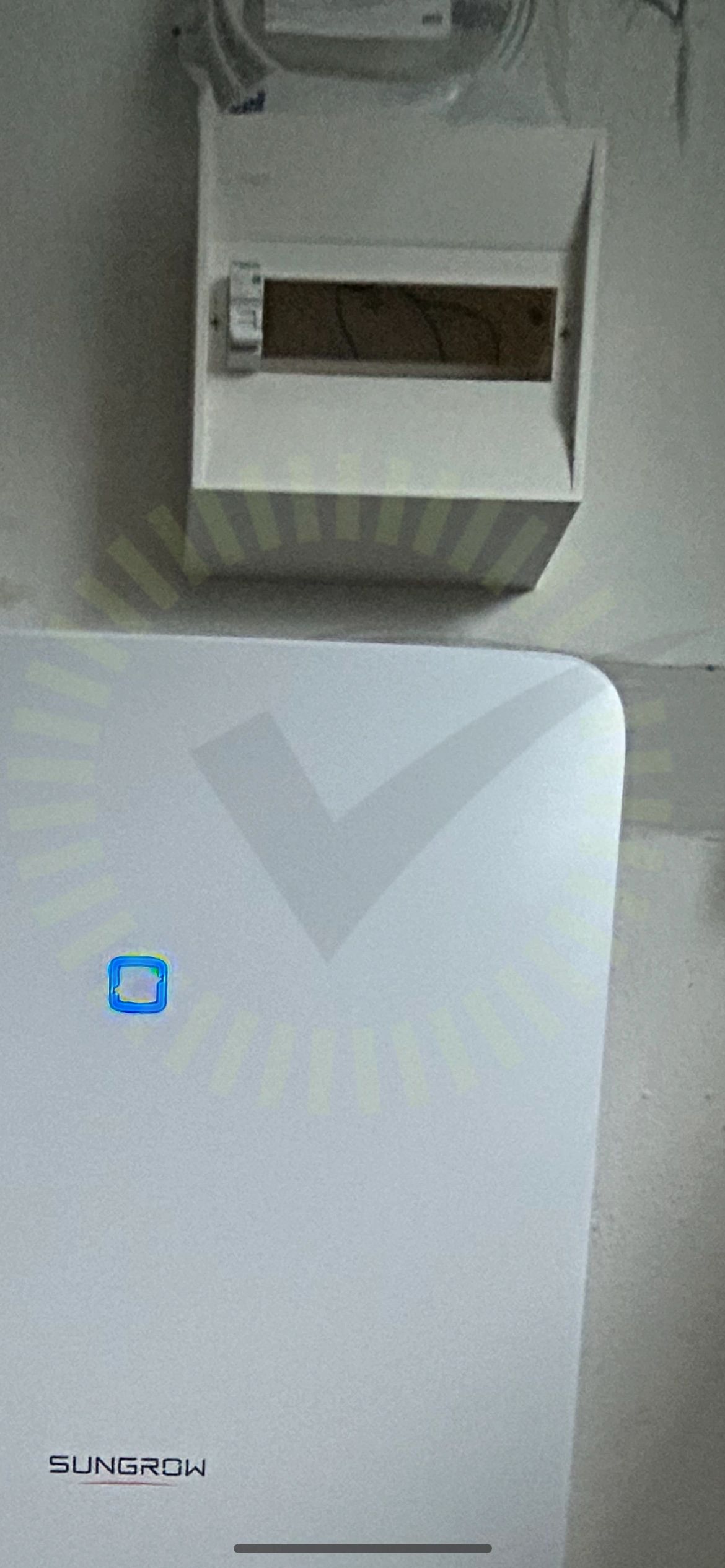

6.2 Skydd mot beröring
Inte godkänd
Beröringsskydd är inte uppfyllt. Täcklock saknas.
SS 436 40 00 (412.2.2)
Godkända kontrollpunkter
4/6
Infästning
IP-Klassning
Kabelinföringar
Placering
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/37

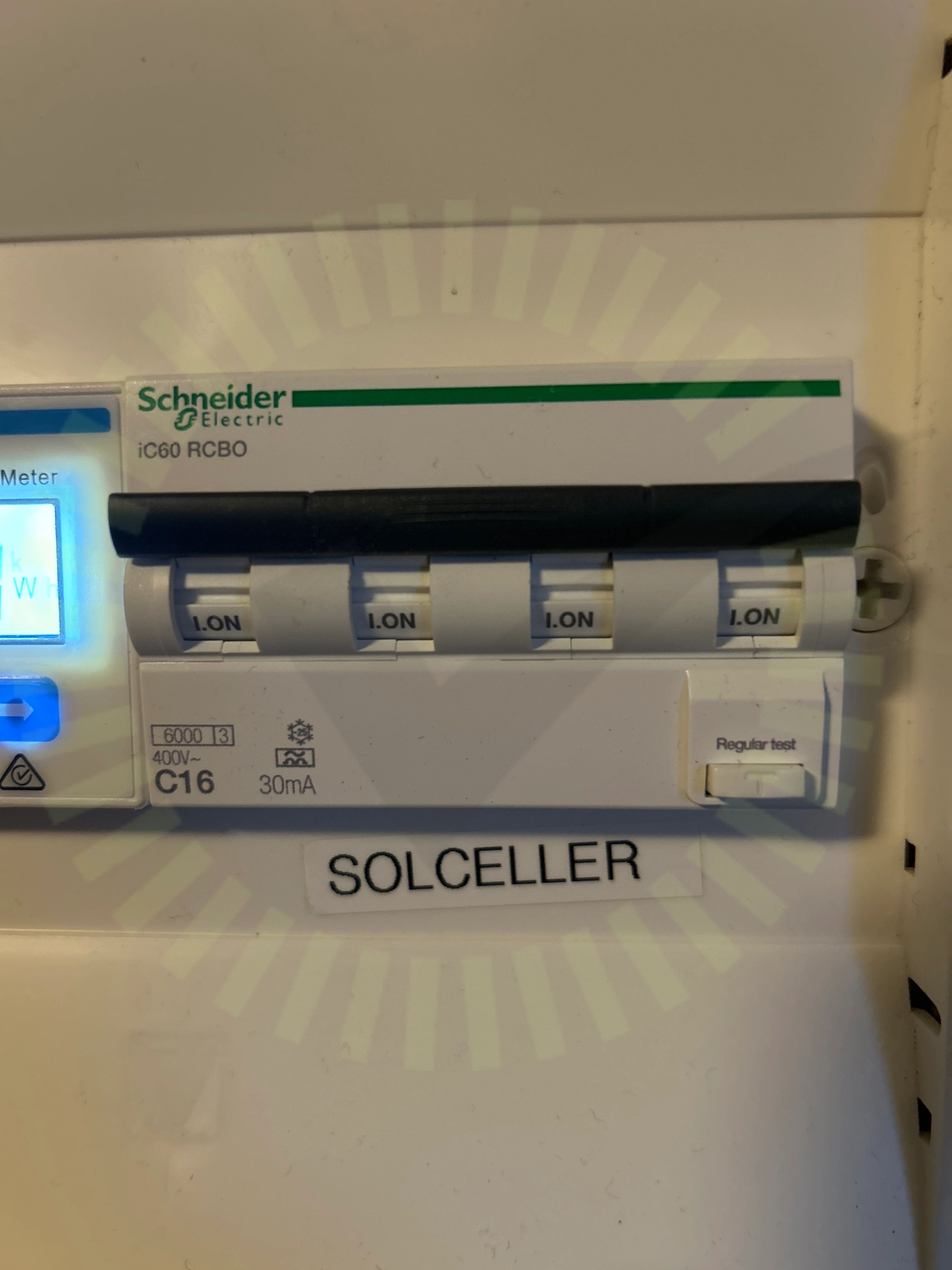

8.1 Jordfelsbrytare
Rekommendation
Bryter vid ej rekommenderad mA
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211
Godkända kontrollpunkter
36/37
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
