1.1 Mätprotokoll DC
Inte godkändS4 med 12 paneler har högre spänning än S1-2 med 13 paneler.
Besiktningsrapport
9.3
Installation genom
Svenskt ByggMontage AB
Datum
21 maj 2024
Ort
KALMAR, Kalmar län
89% godkända11% ej godkända
Om installationen
PanelerTrina: TSM-NEG9RC.27
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSolis: S5-GR3P(3-20)K
Installerad av Svenskt ByggMontage AB som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/4
1.2 Produktion

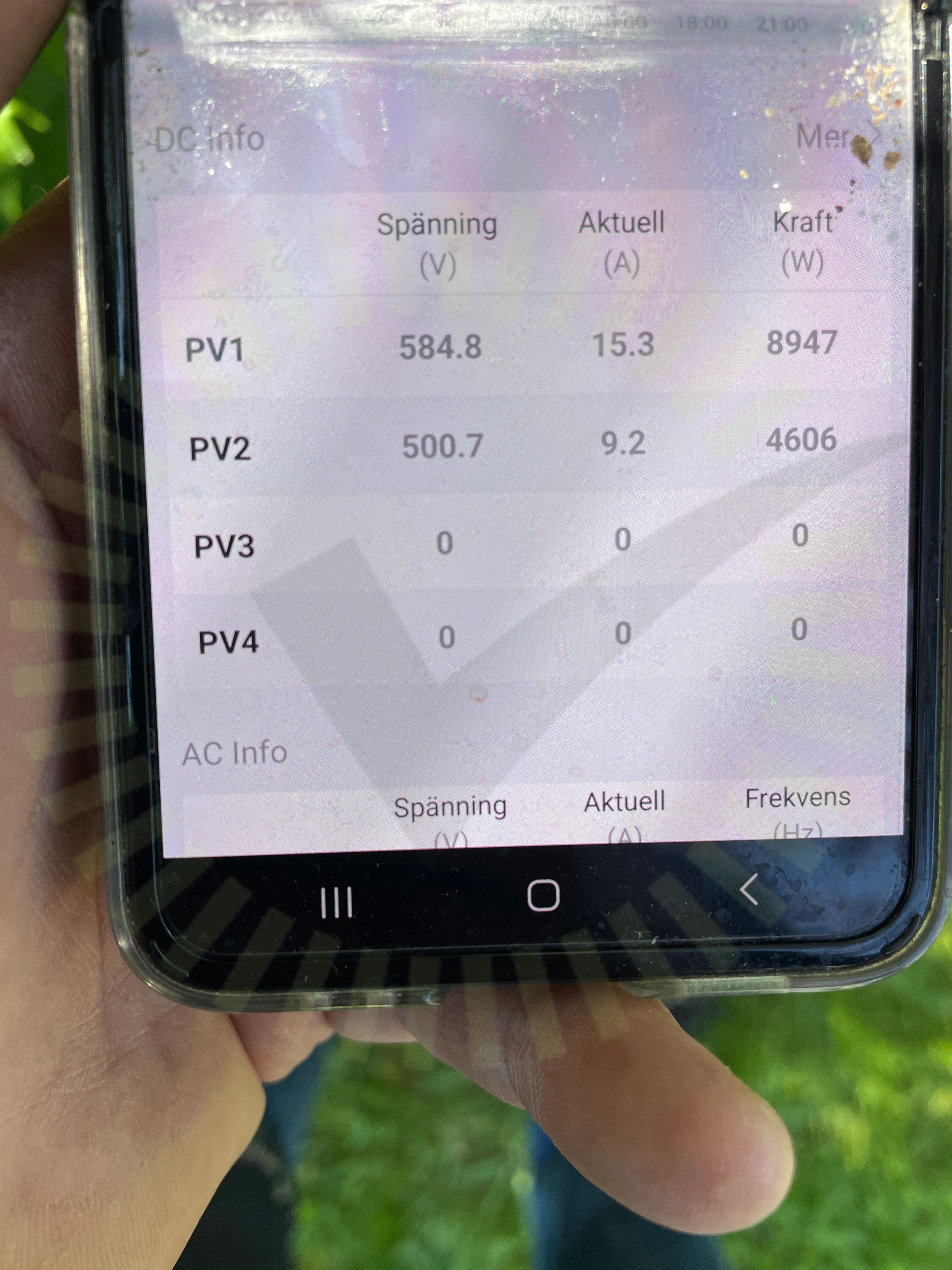

Inte godkändEffekten per panel i PV 1 är ca 10% lägre än PV2 trots identisk azimut och tilt. Ingen skuggning förekommer vid kontrollen och soligt klart väder råder.
Godkända kontrollpunkter
2/4AvtalSträngschema
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
2/23

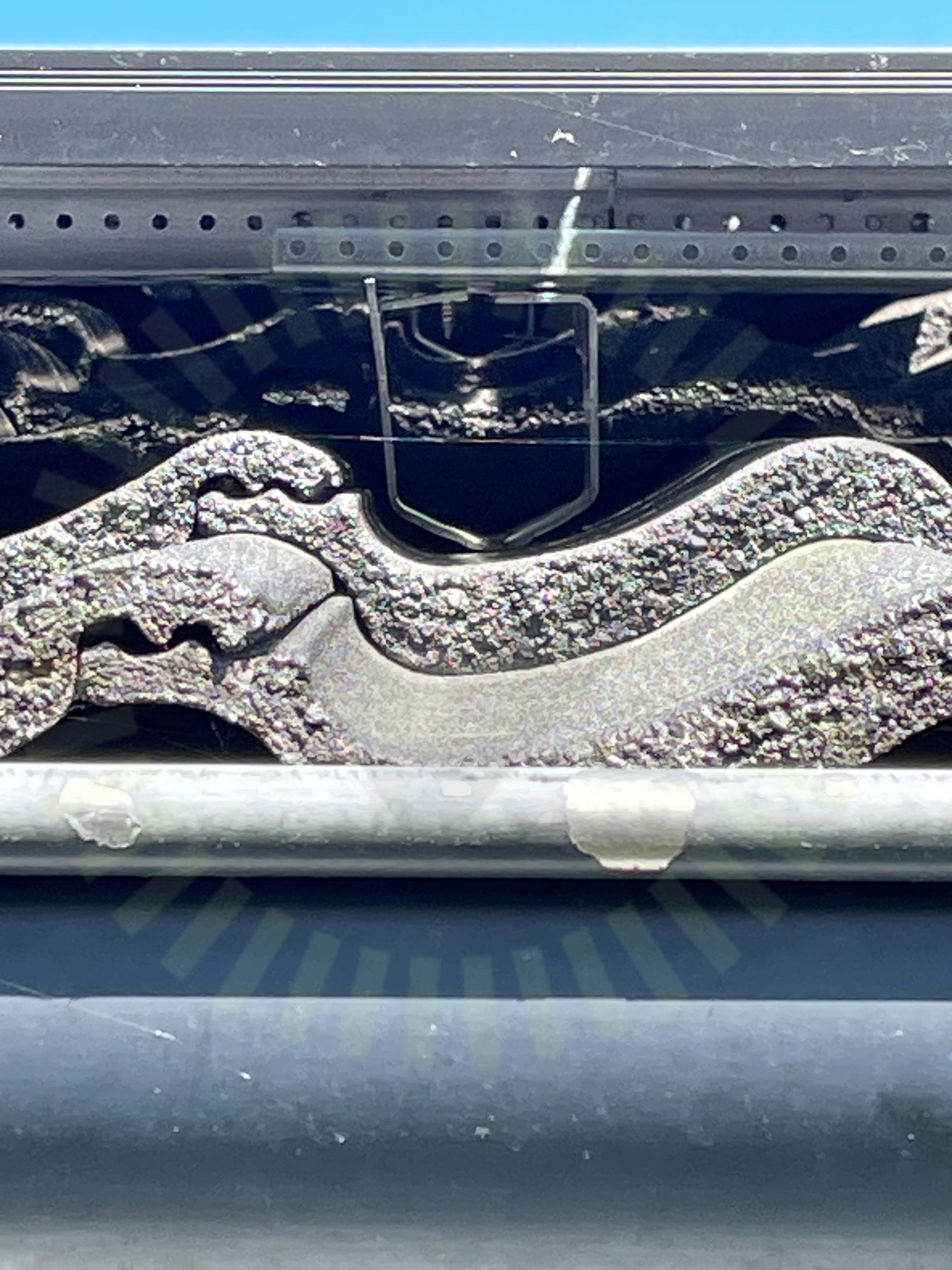

2.1 Skenornas infästning
Inte godkändSkenan har inte fästs på korrekt plats i metafästet samt ej med diagonal skruvbild.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 3
2.2 Skenskarvar
Inte godkändFör få plåtskruv har använts till skenskarv.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 5
Godkända kontrollpunkter
21/23Använd skruvBlandning av infästningarBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Tak 1, Trina: TSM-NEG9RC.27
Anmärkningar
5/14

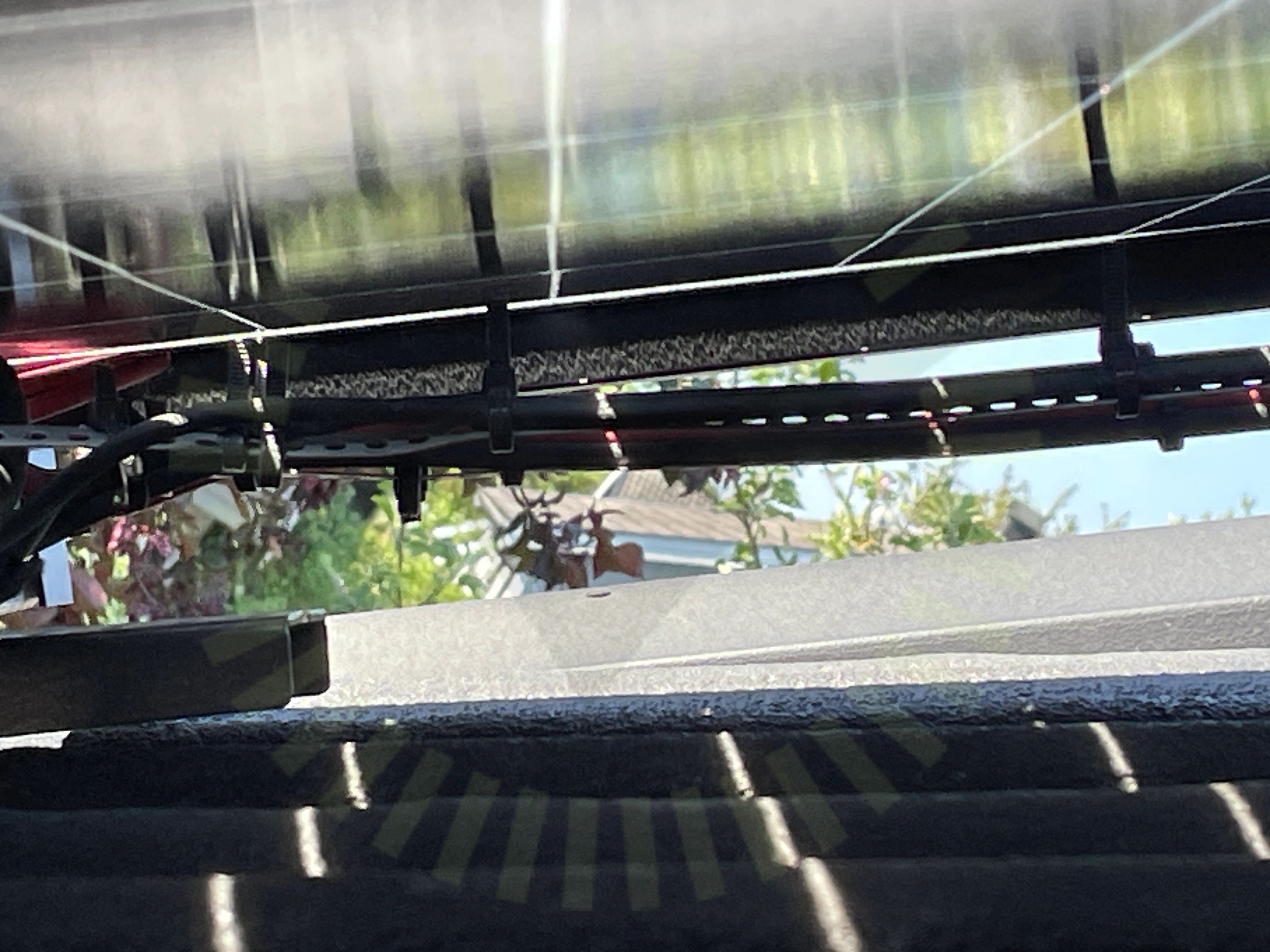

3.1 Föremål mot bakstycke
Inte godkändAvklippta buntband skaver mot panelens undersida.

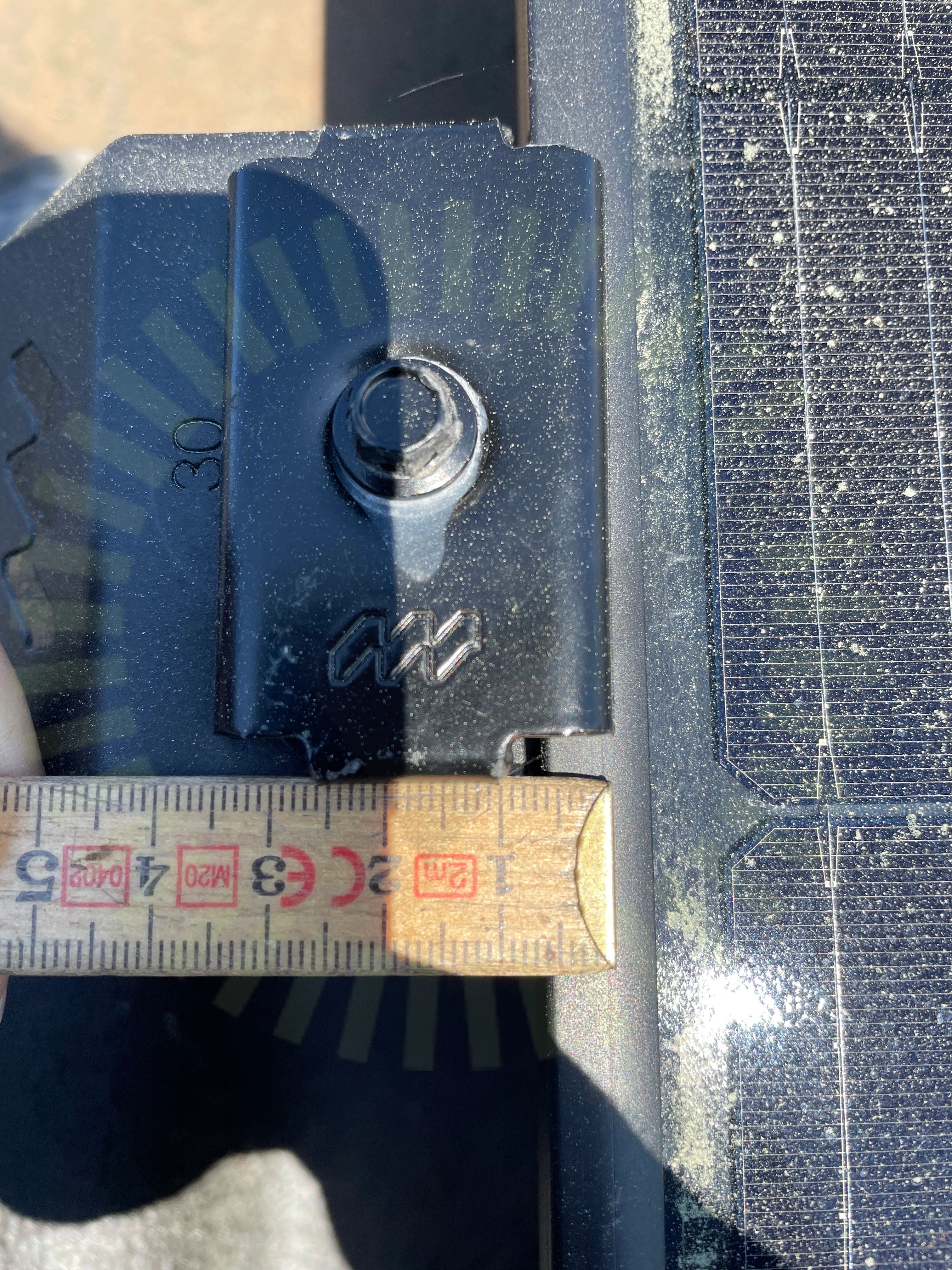

3.2 Klämmornas överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Trina: User Manual UM-M-0002/Ver. J Nov 2023, Sida 16

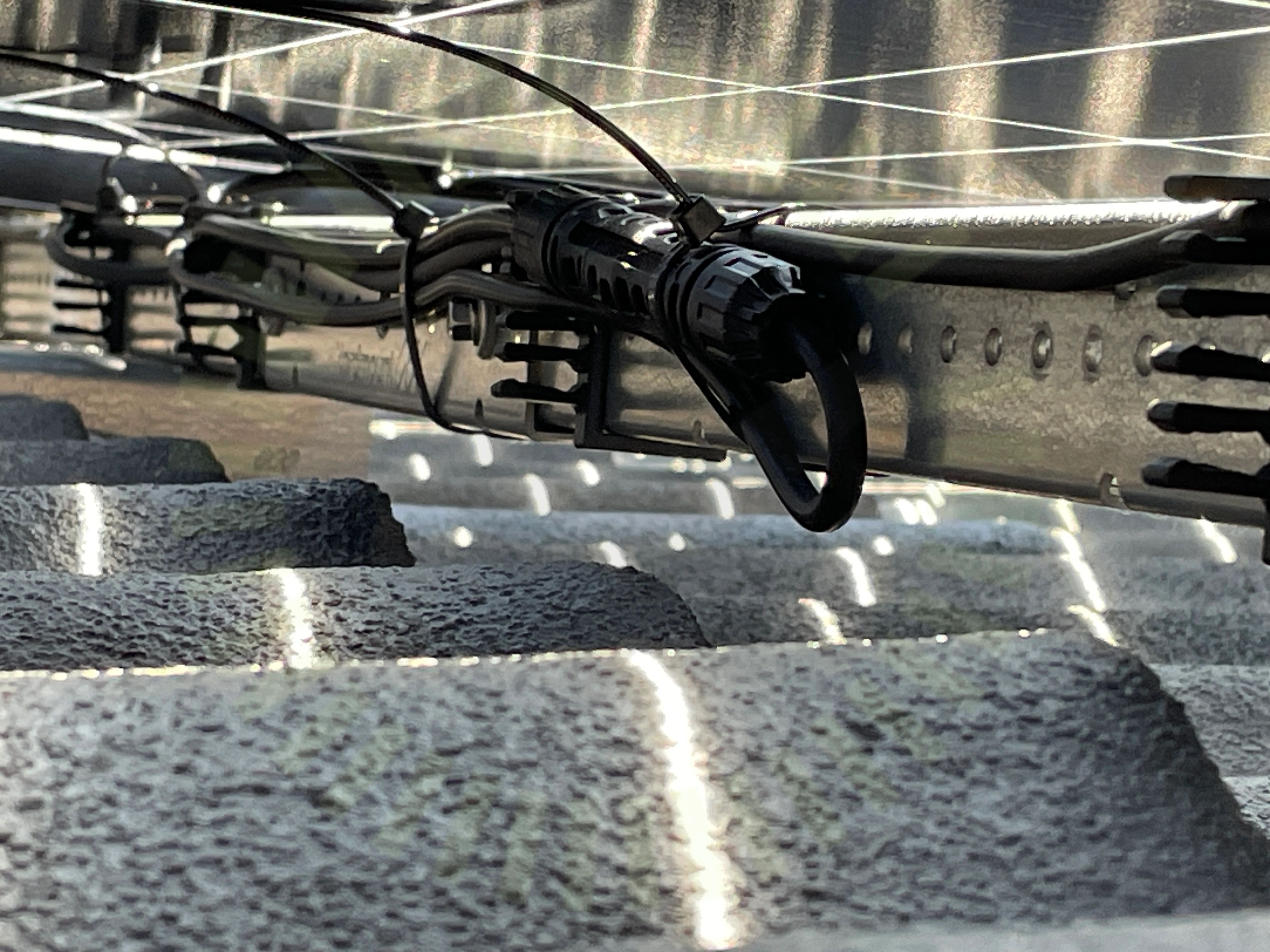

3.3 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.
Stäubli MA711 ver 10.2022, sid 4

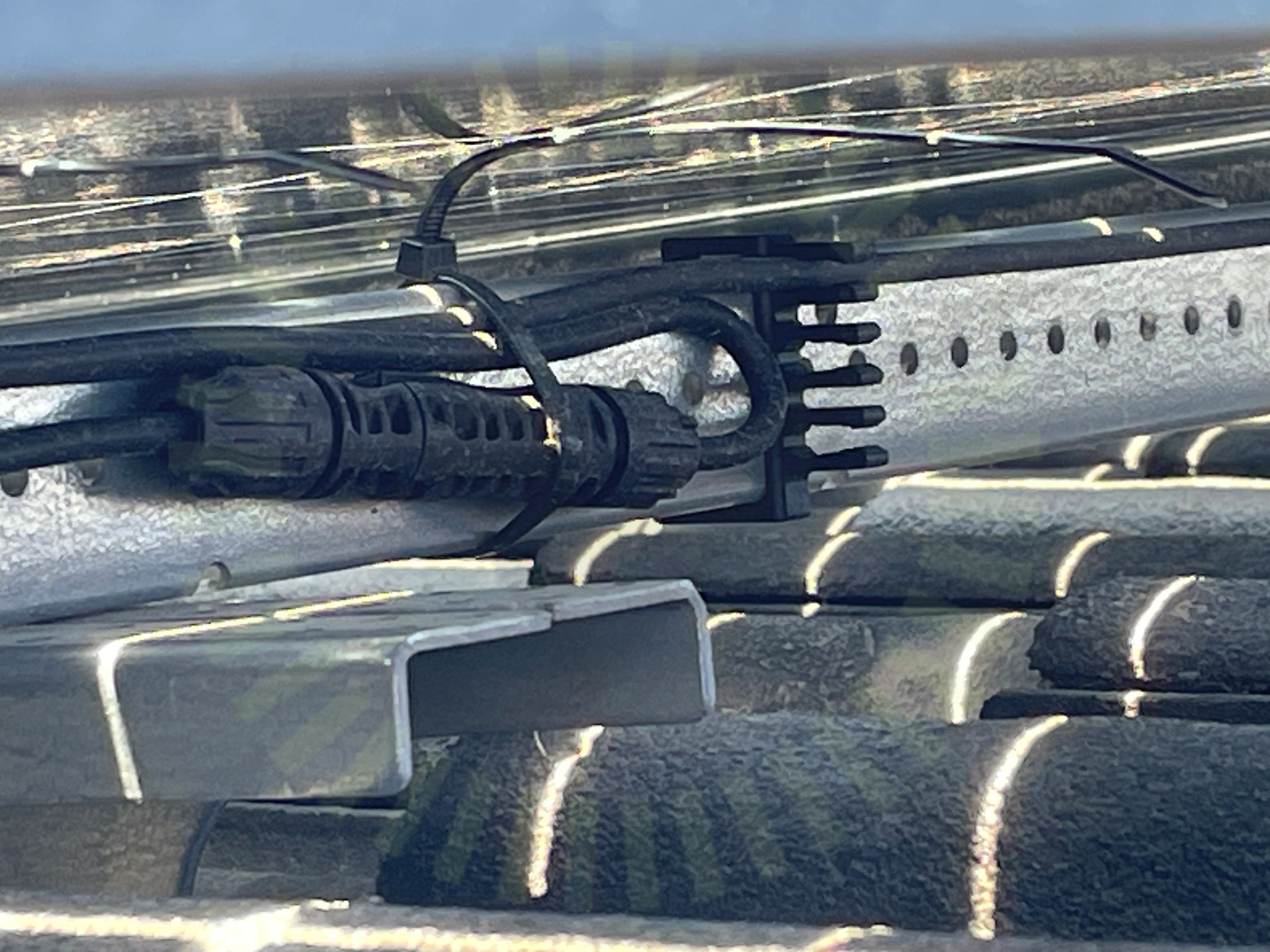

3.4 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
User Manual UM-M-0002/Ver. J Nov 2023, Sida 28

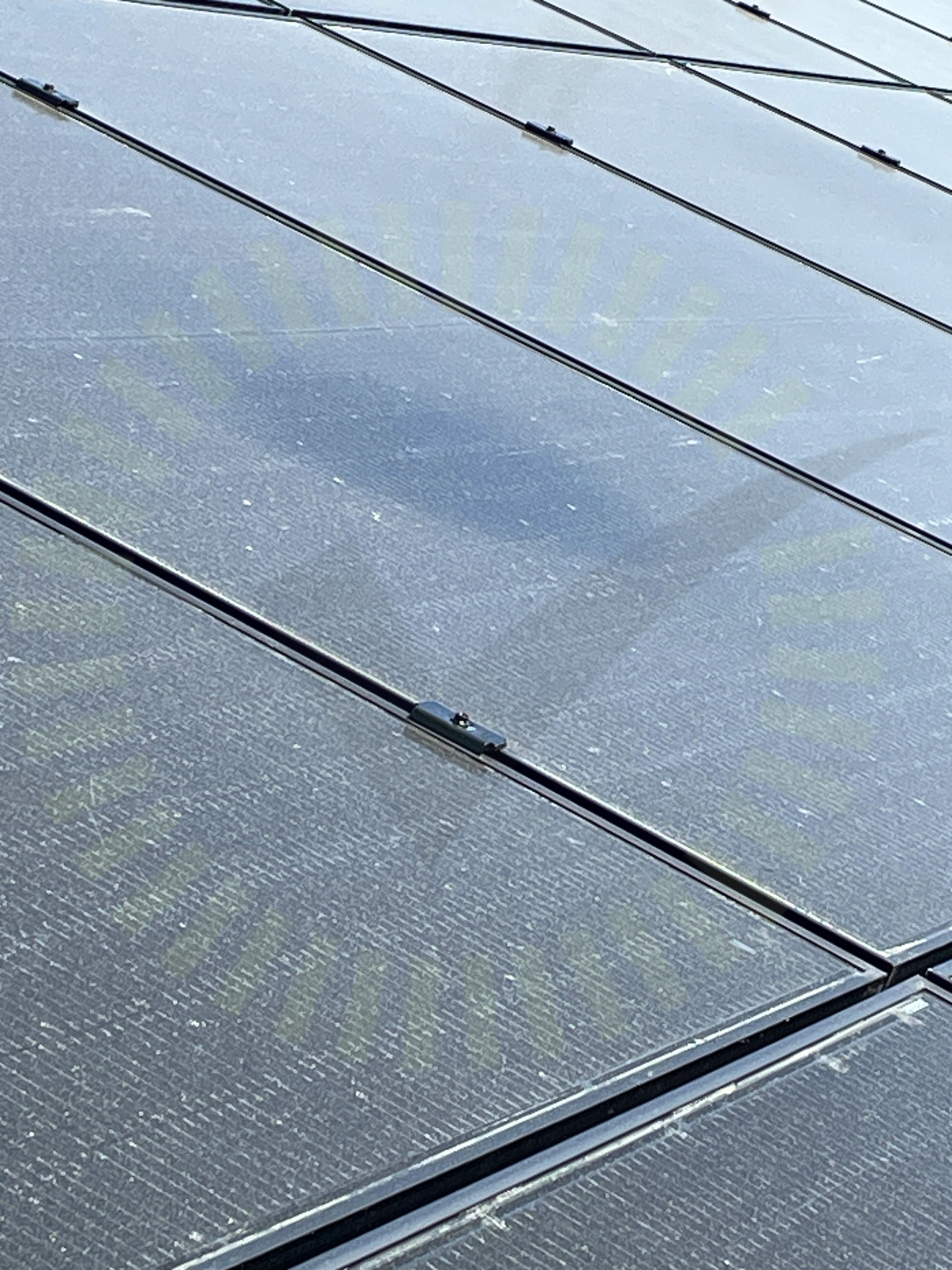

3.5 Skador på panel
Inte godkändEn takgenomföring finns under panel men åtkomst för att se under finns ej. Panelen har avvikande utseende och att den påverkats kan inte uteslutas. Relativt låg effekt i de parallellkopplade strängarna, S1-S2, som panelen ingår i jämfört med sträng S4 inkopplad i ingång 3.
Godkända kontrollpunkter
9/14DräneringshålFörbindelse av kontakterKlämmornas placeringKopplingslåda böjradiePanelramar separeradeSkuggaSpänningar i ramStress på kontakterSträngförläggning
Varselmärkning
Anmärkningar
1/4

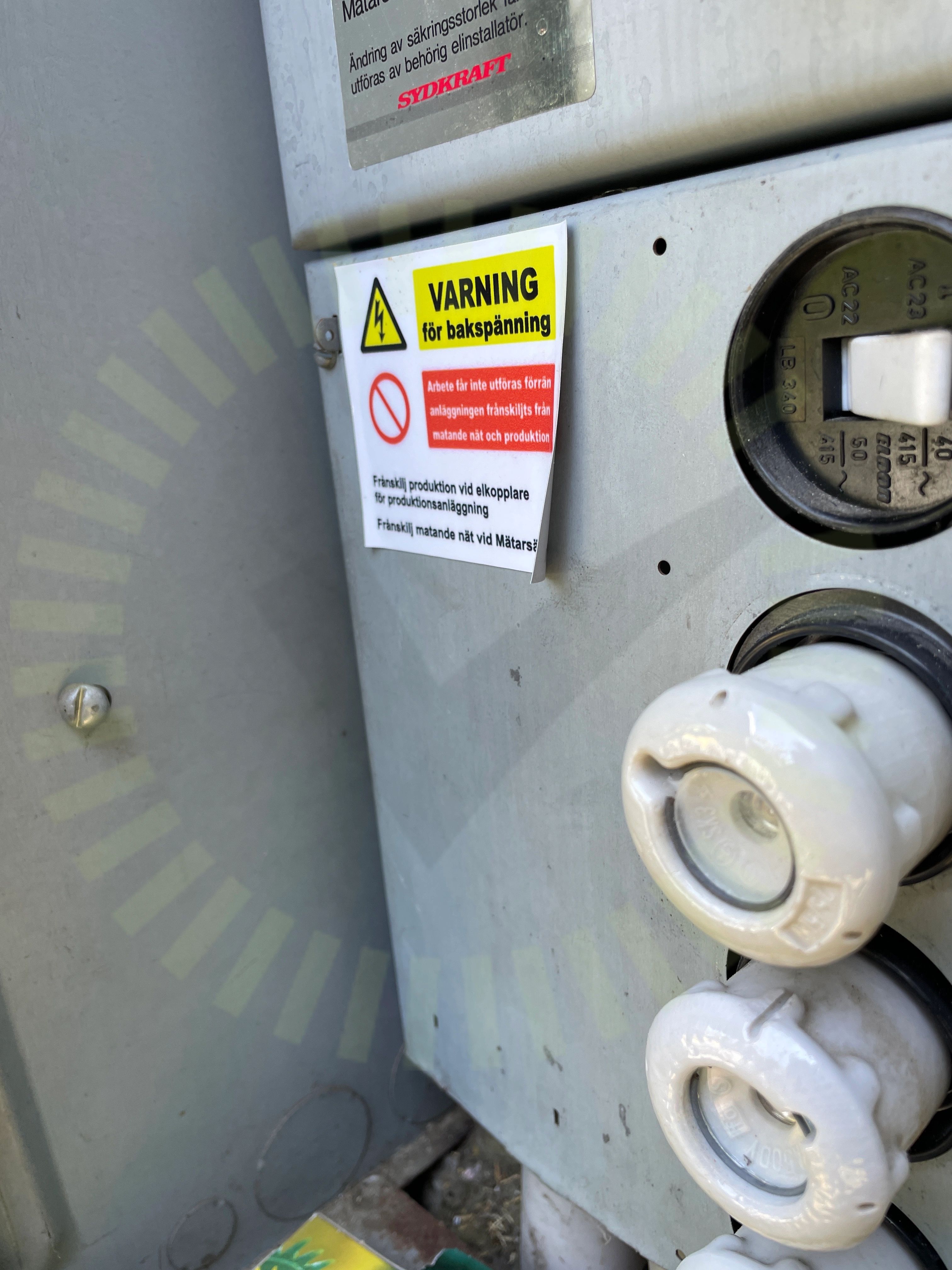

4.1 Varning för backspänning
Inte godkändMärkning är inte tillförlitligt fäst.
SEK 457, Sida 42
Godkända kontrollpunkter
3/4Informering av solcellerMissvisande varselmärkningVarning för likspänning
Växelriktare
Godkända kontrollpunkter
34/34AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
