Besiktningsrapport

9.1

Installation genom

Elteknik i Lund

Datum

10 oktober 2024

Ort

Klagshamn, Skåne län

Förbindelse av kontakter

Kopplingslåda böjradie

Stress på kontakter

+ 7

91% godkända9% ej godkända

Om installationen

PanelerLeapton: LP182*182-M-54-NB

MontagesystemNordmount: Papptak

MontagesystemNordmount Panntak: Bärläkt

BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av Elteknik i Lund som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätvärde saknas i egenkontrollen.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Batteri

Godkända kontrollpunkter

5/5

KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Leapton: LP182*182-M-54-NB

Anmärkningar

4/17

4.1 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)

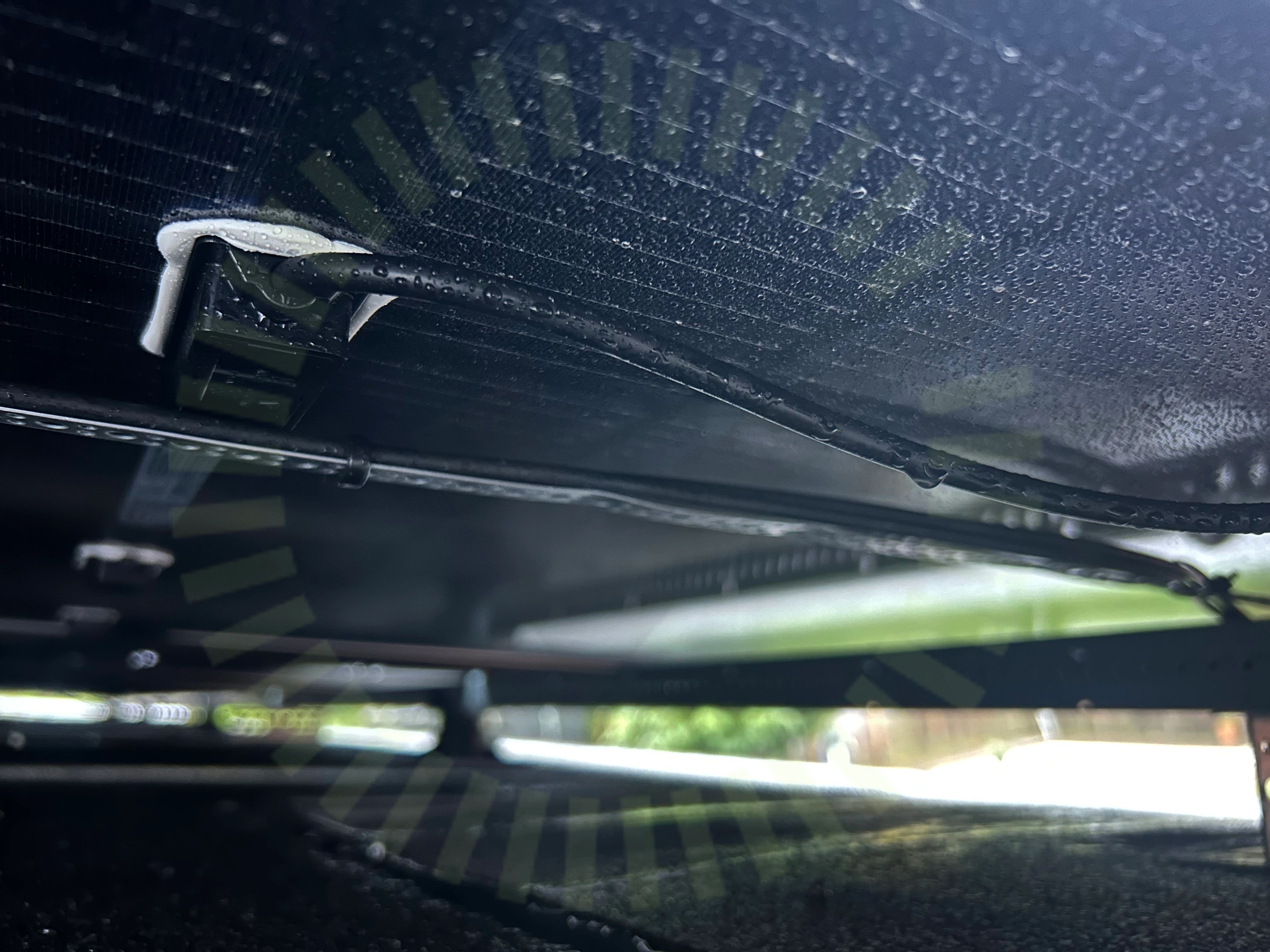

4.2 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

4.3 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SS 436 40 00 (712.521.103)

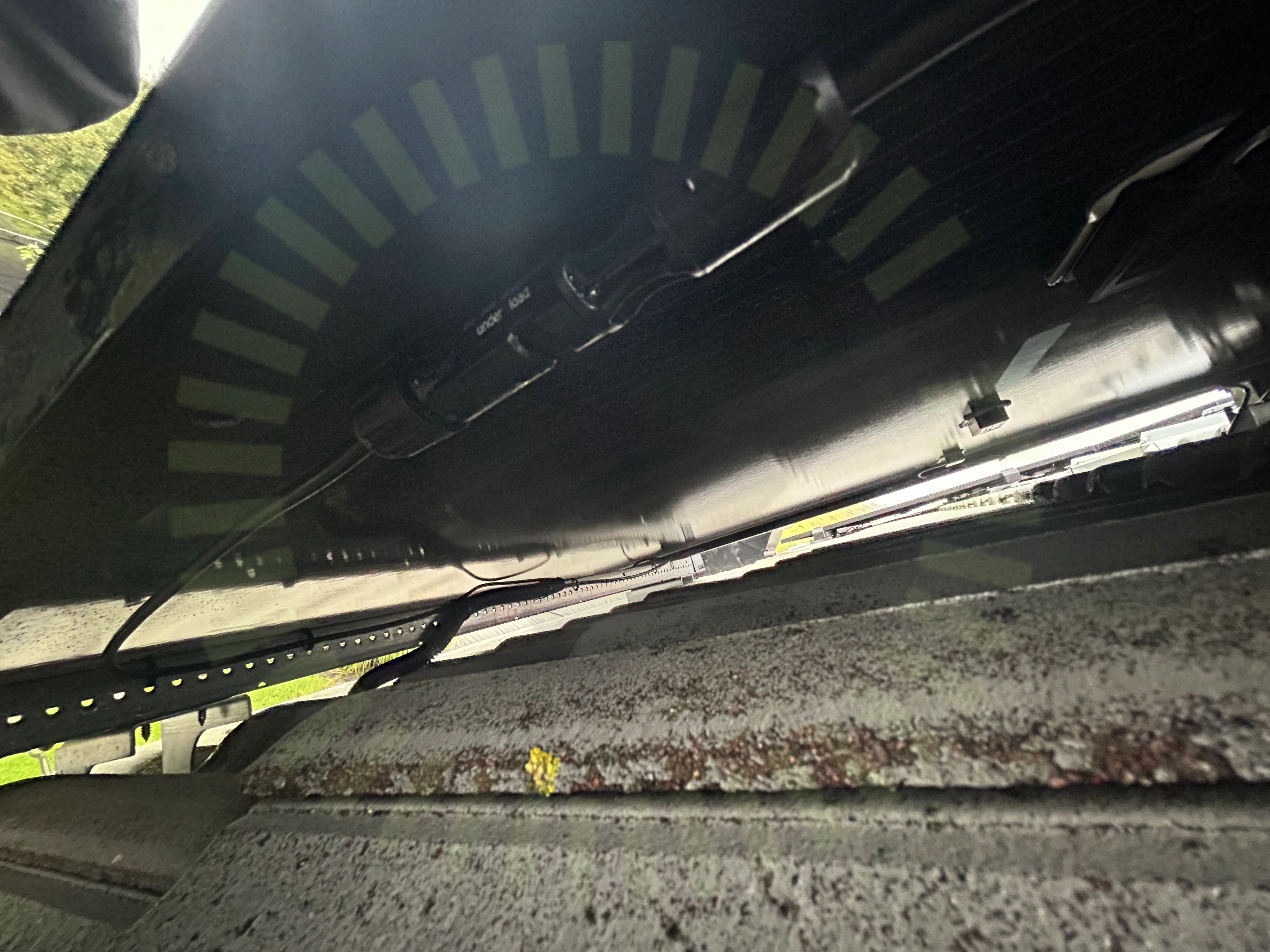

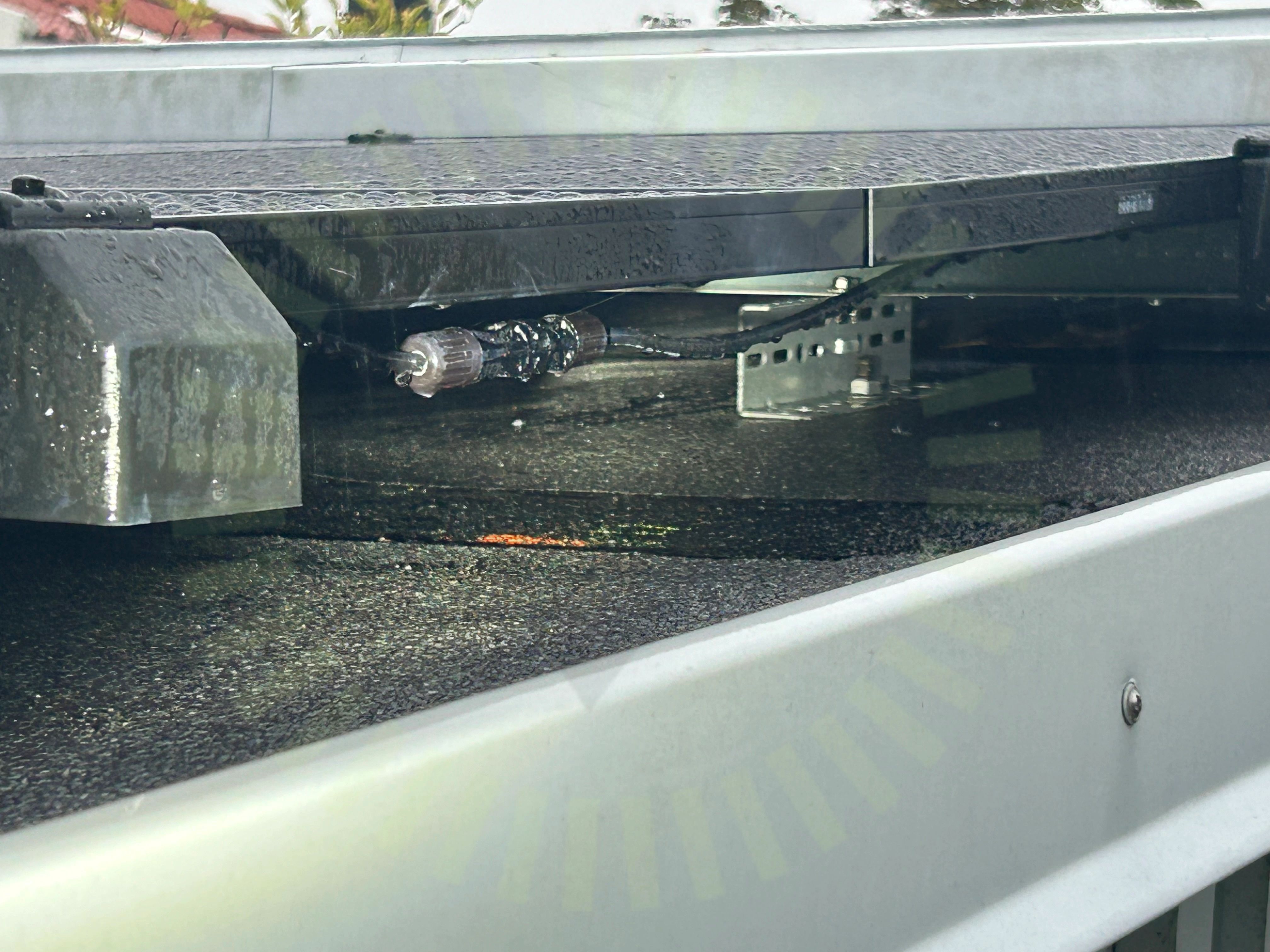

4.4 Stress på kontakter

Inte godkänd

Kontakt ej dragavlastad och utsätts för väderpåverkan.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

13/17

Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonPanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ram

Tak 1, Nordmount: Papptak

Anmärkningar

3/25

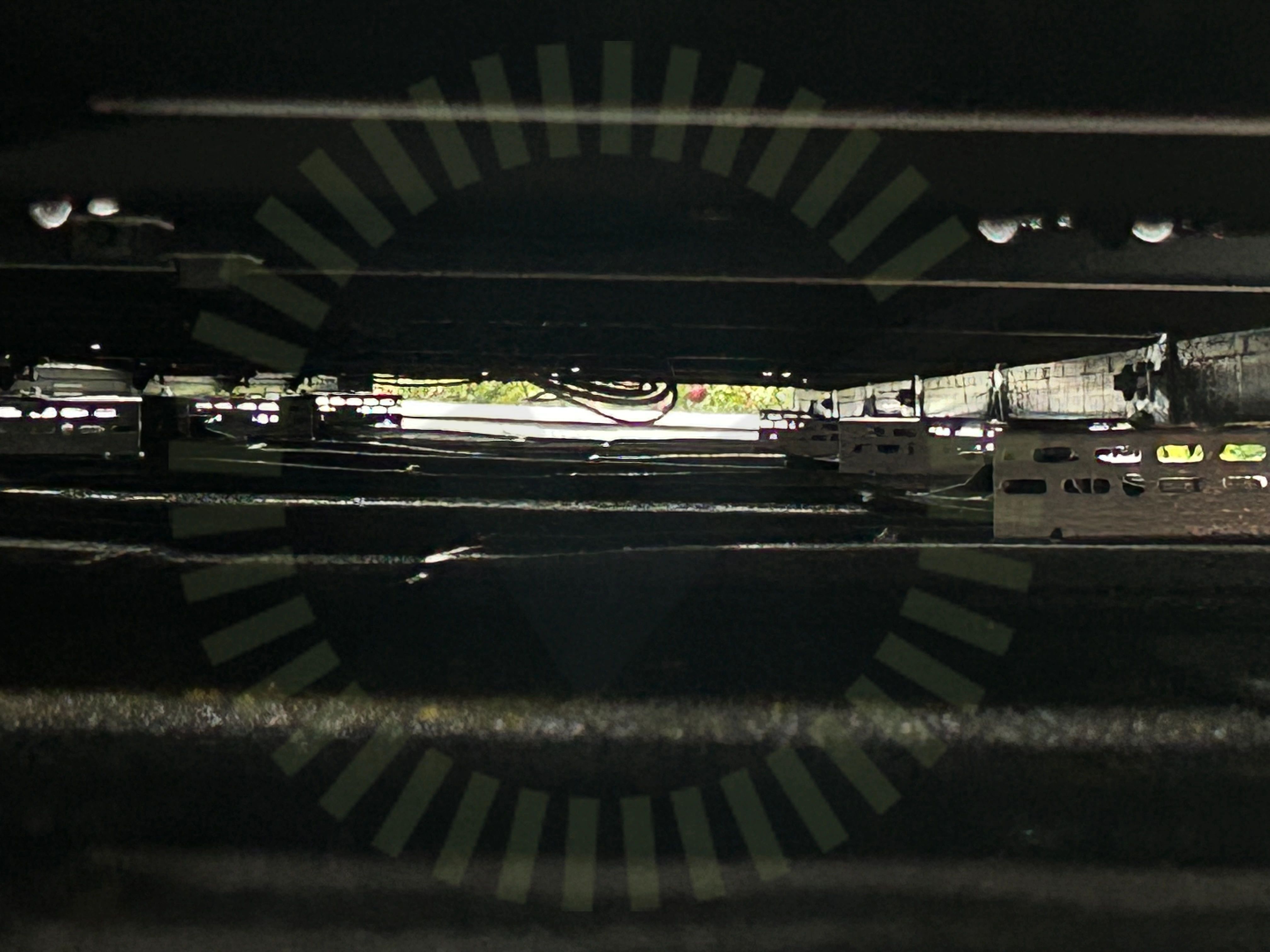

5.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

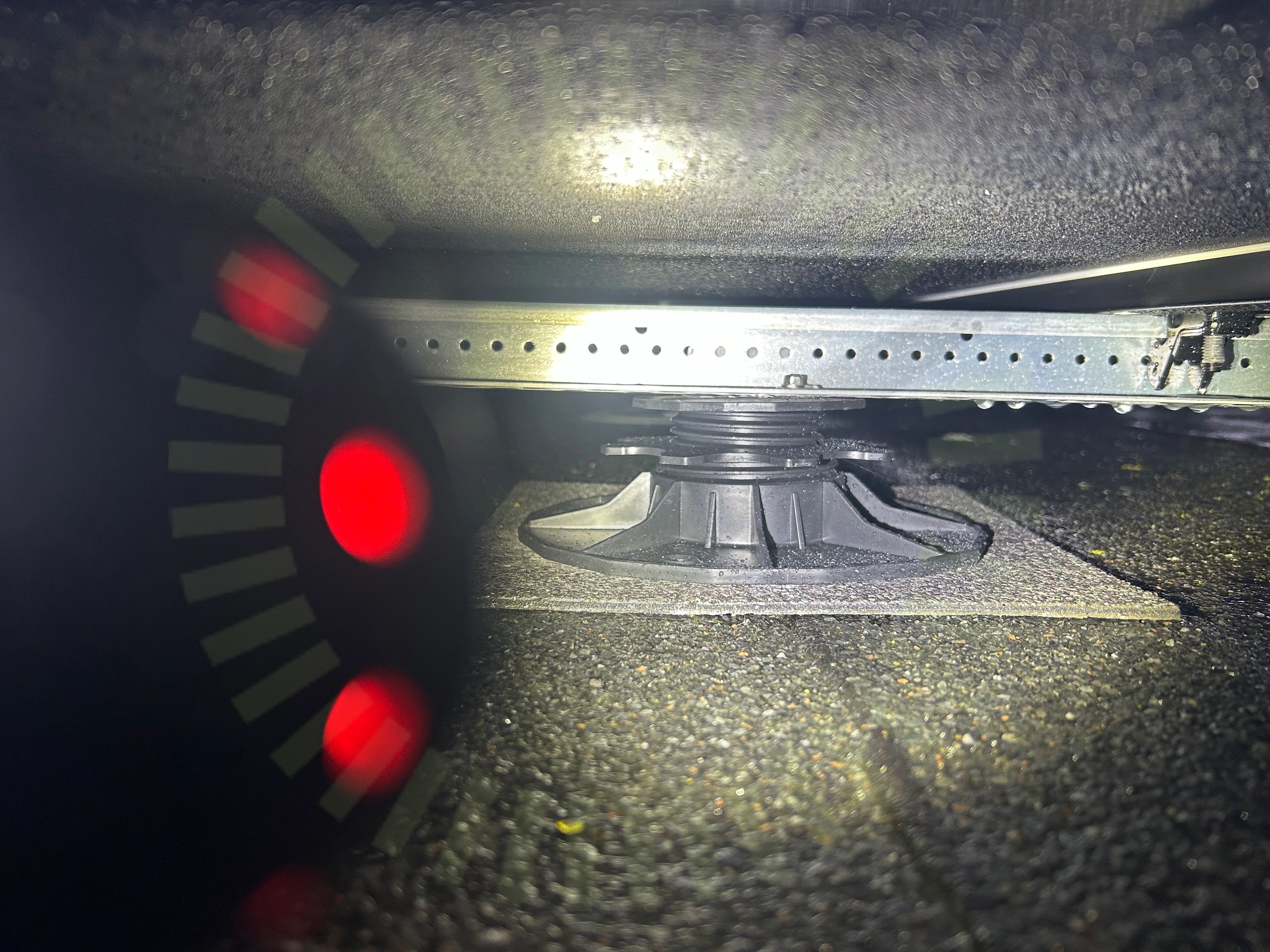

5.2 Stödplatta infästning

Inte godkänd

Stödplattan är infäst med för få skruv.

Nordmount: Papptak - Monteringsanvisning, Sida 4

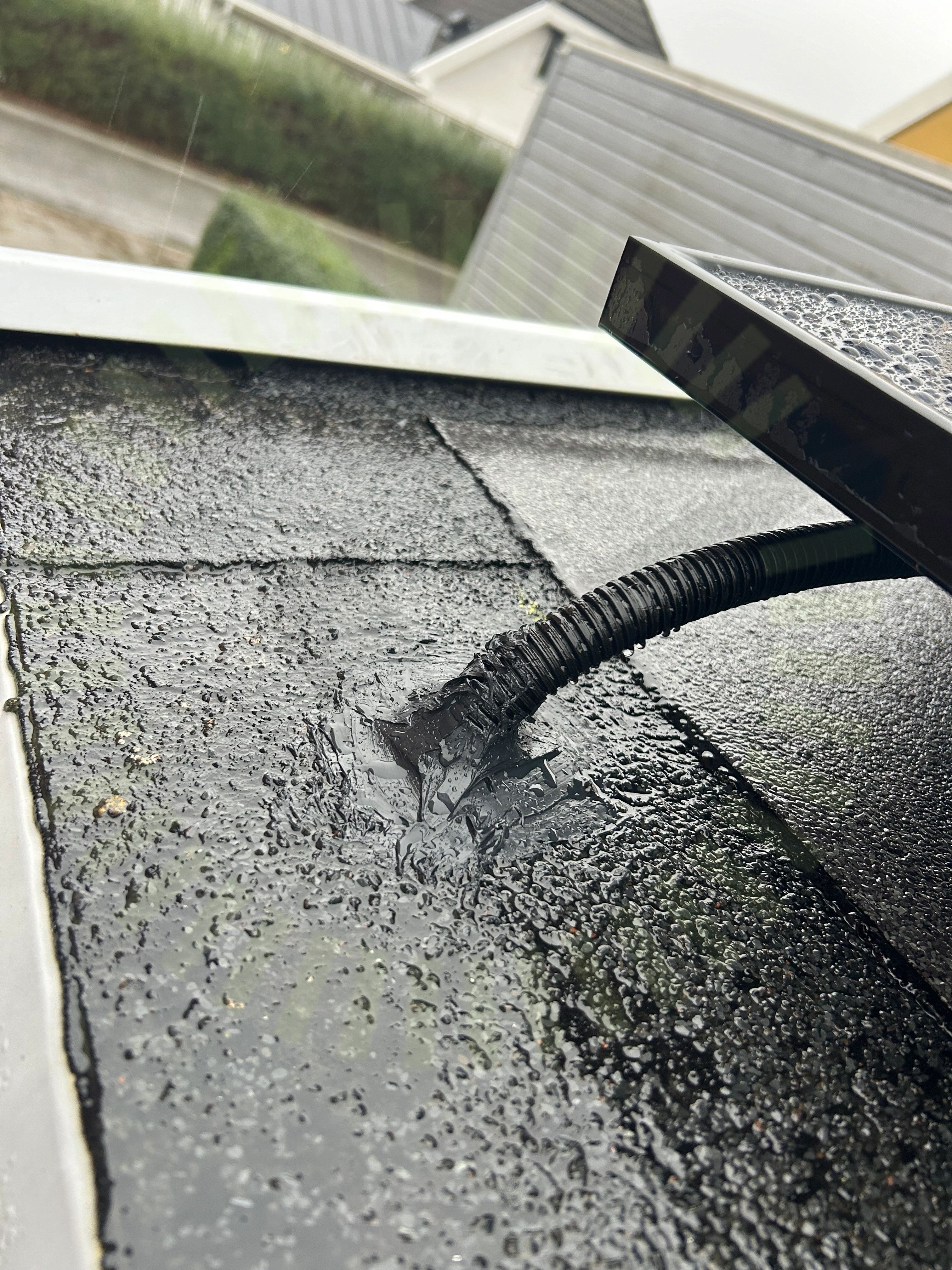

5.3 Takgenomföring

Inte godkänd

Dokumentation som styrker vald metod för takgenomföring saknas.

Godkända kontrollpunkter

21/25

Använd tätskiktsdukCC infästningarDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningStödplatta placeringSvetsning av pappSäkerhetsavståndVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/25

Infästning i råspont

Tak 2, Leapton: LP182*182-M-54-NB

Anmärkningar

2/17

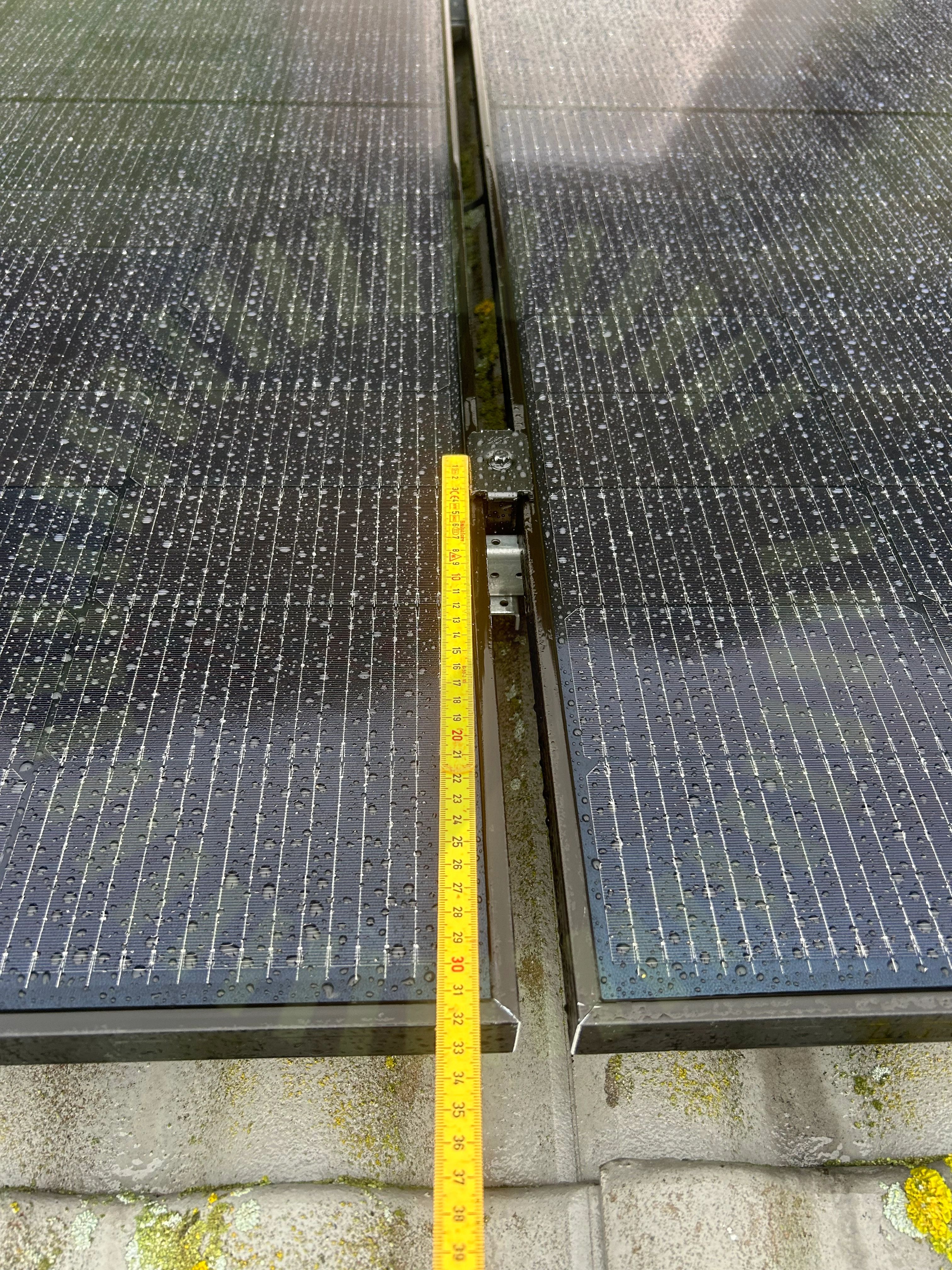

6.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Leapton: Installation & Maintenance 2023 V4, Sida 15-17

6.2 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

9/17

Avstånd till havAvstånd till ytaDräneringshålKlämmornas storlekKlämmornas överlappningPanelramar separeradeSkador på panelSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

6/17

Föremål mot bakstyckeKontaktdonKopplingslåda böjradiePanelkablaget böjradieStress på kontakterSträngförläggning

Tak 2, Nordmount Panntak: Bärläkt

Anmärkningar

1/26

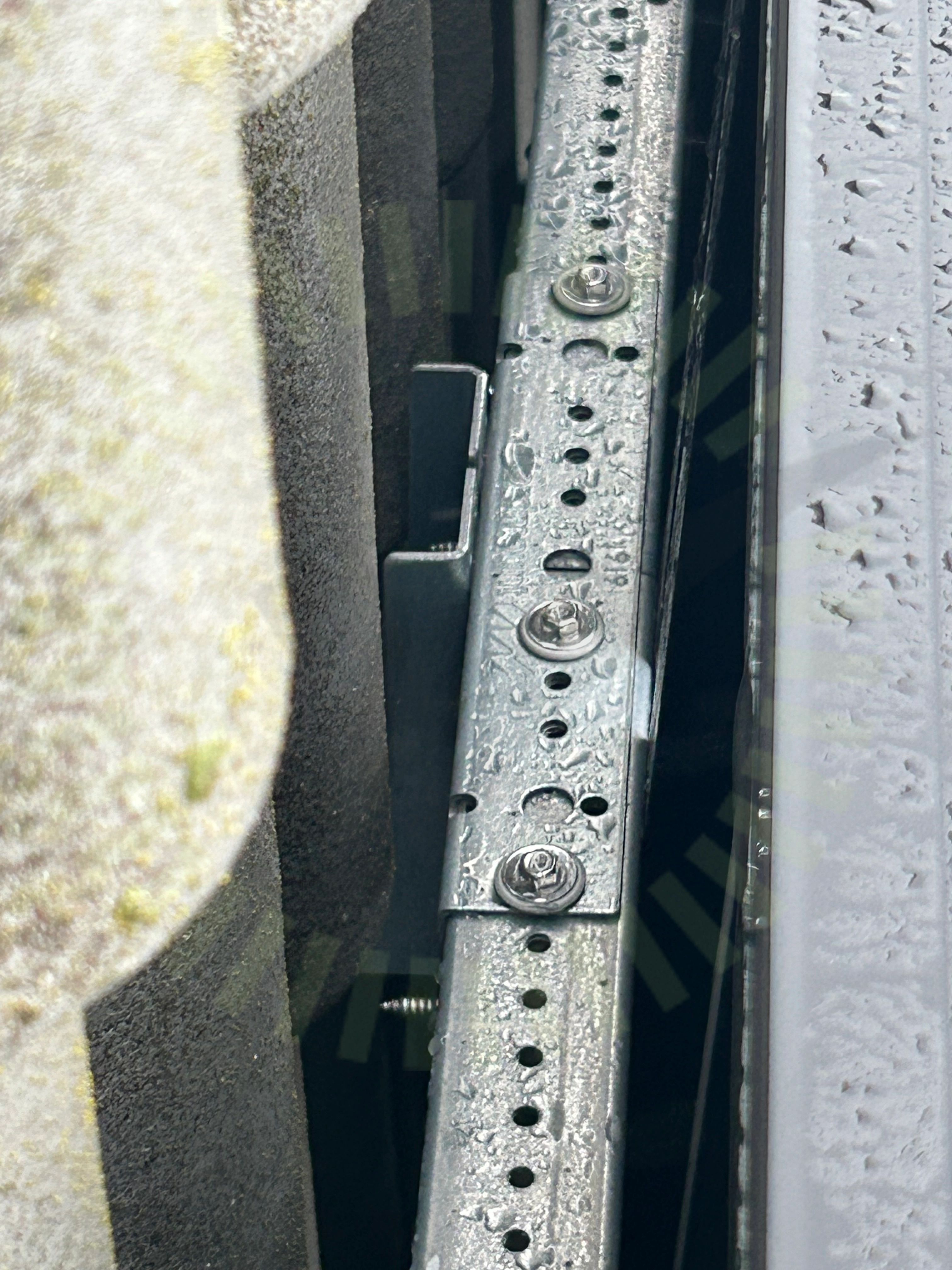

7.1 Skenskarvar

Inte godkänd

För få plåtskruv har använts till skenskarv.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 5

Godkända kontrollpunkter

20/26

Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

5/26

Blandning av infästningarLäktinfästningRåspontsinfästning metod 1Råspontsinfästning metod 2Takgenomföring

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/38

10.1 Mekanisk påverkan

Inte godkänd

AC-kablage är bristfälligt skyddat vid marknivå.

SS 436 40 00 (522.6.2)

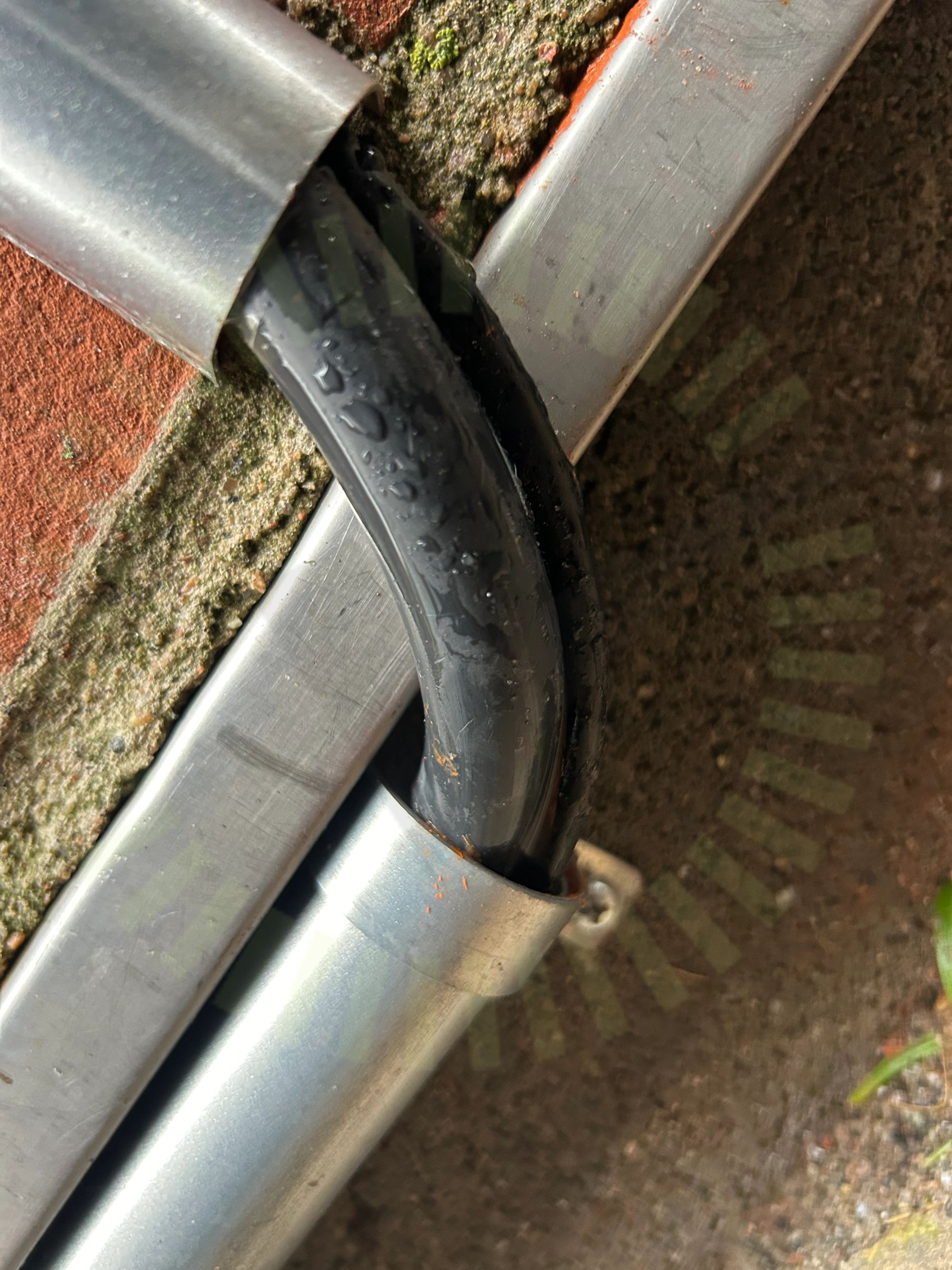

10.2 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

35/38

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/38

Genomföringar
