Besiktningsrapport

9.4

Installation av

Moveco

Datum

31 januari 2024

Ort

Ösmo, Stockholms län

Fastsäkring av produkt

IP-Klassning

Väderbeständigt material

Avstånd närliggande objekt

96% godkända

4% ej godkända

Om installationen

Paneler

Denim: U N3 XXX BTG 108H

Montagesystem

Nordmount: Plåttak

Växelriktare

GroWatt: MID (11-30)KTL3-XH

Batteri

Growatt: APX HV Battery System S2

Tillbehör

Undercentral

Tillbehör

Smartmätare: EASTRON: SDM630

Installerad av Moveco som har ett högt snittbetyg på 9.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (15)Tak 1, Denim: U N3 XXX BTG 108H (17)Tak 1, Nordmount: Plåttak (21)Undercentral (8)Varselmärkning (4)Växelriktare (37)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Anmärkningar

1/15

2.1 Fastsäkring av produkt

Inte godkänd

Powermodulen är inte fastsäkrad i väggen.

Growatt: APX 5.0-30.0P-S2 User Manual 202308, Sida 16-20

Godkända kontrollpunkter

14/15

Avstånd närliggande objekt

Batteri PE

DC anslutning batterimodul

DC anslutning växelriktare

Lutning

Sammansättning av komponenter

Signalkabel batterikomponenter

Signalkabel växelriktare

Skador

Smartmätare

Tillgång till batteriet

Uppfästning av kablage

Utrymme

Väderskydd

Tak 1, Denim: U N3 XXX BTG 108H

Godkända kontrollpunkter

17/17

Avstånd till hav

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas storlek

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablaget böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, Nordmount: Plåttak

Godkända kontrollpunkter

19/19

CC mått Infästning

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Klämmornas överlappning

Krav på tak

Mittklämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Snö- och Vindlastberäkning

Säkerhetsavstånd

Termisk brytpunkt skenor

Väderbeständigt material

Ändklämmor

Undercentral

Anmärkningar

1/6

5.1 IP-Klassning

Inte godkänd

Kapslingens IP klassning har påverkats negativt vid installation. Skada i hölje.

Godkända kontrollpunkter

5/6

Femledarsystem

Infästning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/37

7.1 Avstånd närliggande objekt

Överenskommelse

Växelriktaren är placerad för nära objekt som hindrar luftflödet.

Growatt: MID 11-30KTL3-XH User Manual EN 202307, Sida 12

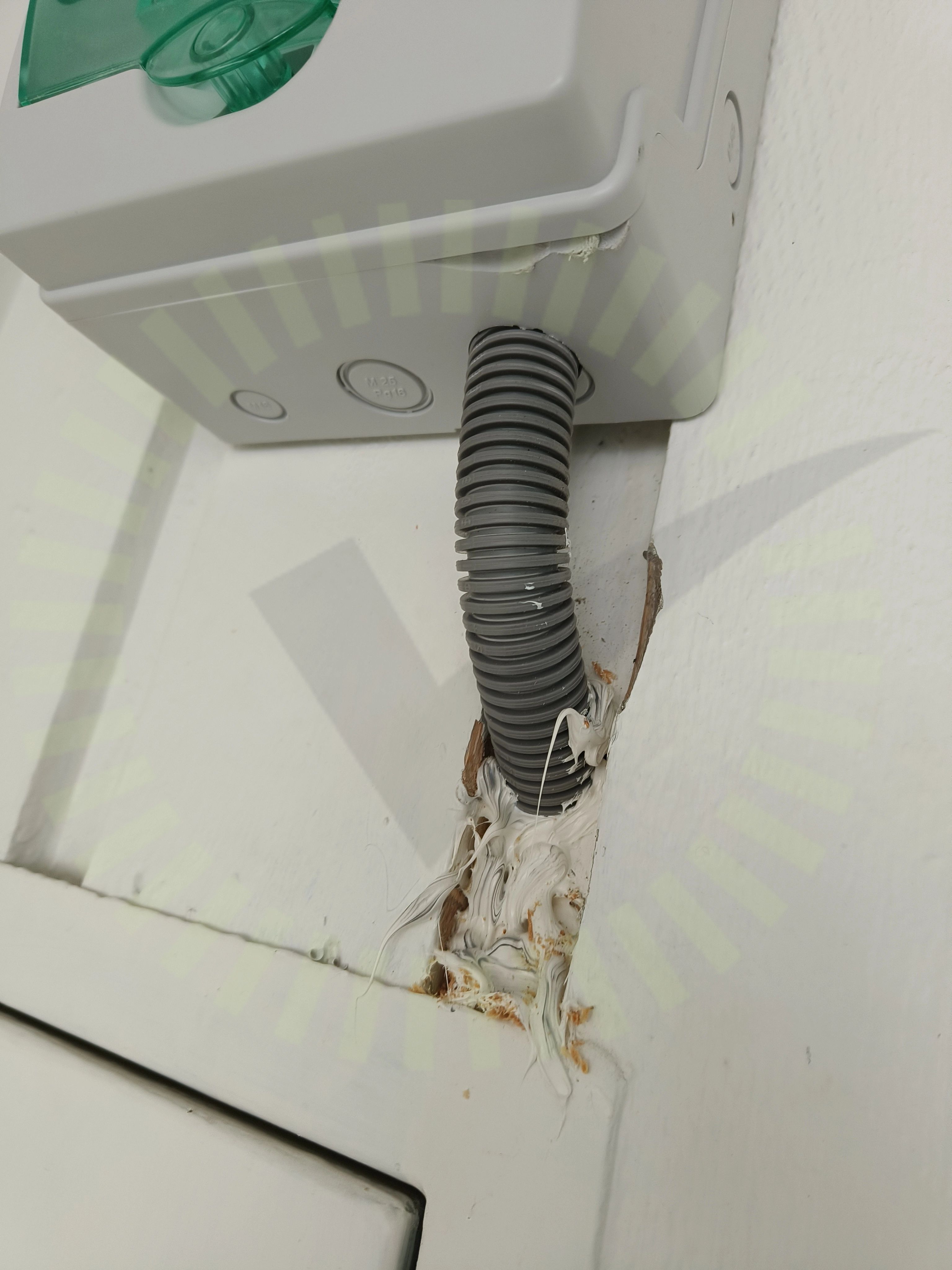

7.2 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt.

Godkända kontrollpunkter

35/37

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Max total effekt

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Smartmätare

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderskydd

Växelriktarens IP klassning
