1.1 Avtal
KundkommentarKund har ingen övervakning på sina paneler i appen.
Avtal
Besiktningsrapport
6.6
Installation genom
Landskrona ELIT Teknik
Datum
21 december 2023
Ort
Löddeköpinge, Skåne län
75% godkända25% ej godkända
Om installationen
PanelerMysolar: MSxxxM-DHBA
OptimerareTigo TS4-A-O
MontagesystemOkänt montagesystem panntak
VäxelriktareSoFarSolar: Sofar 15-24KTLX-G3
TillbehörSäkerhetsbrytare AC
TillbehörÖverspänningsskydd DC
Installerad av Landskrona ELIT Teknik som har ett lågt snittbetyg på 7.3 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Godkända kontrollpunkter
1/3Strängschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Mysolar: MSxxxM-DHBA
Anmärkningar
5/193.1 Avsaknat underlag
Inte godkändKund saknar underlag för panel. Manual finns inte tillgängligt.
3.2 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

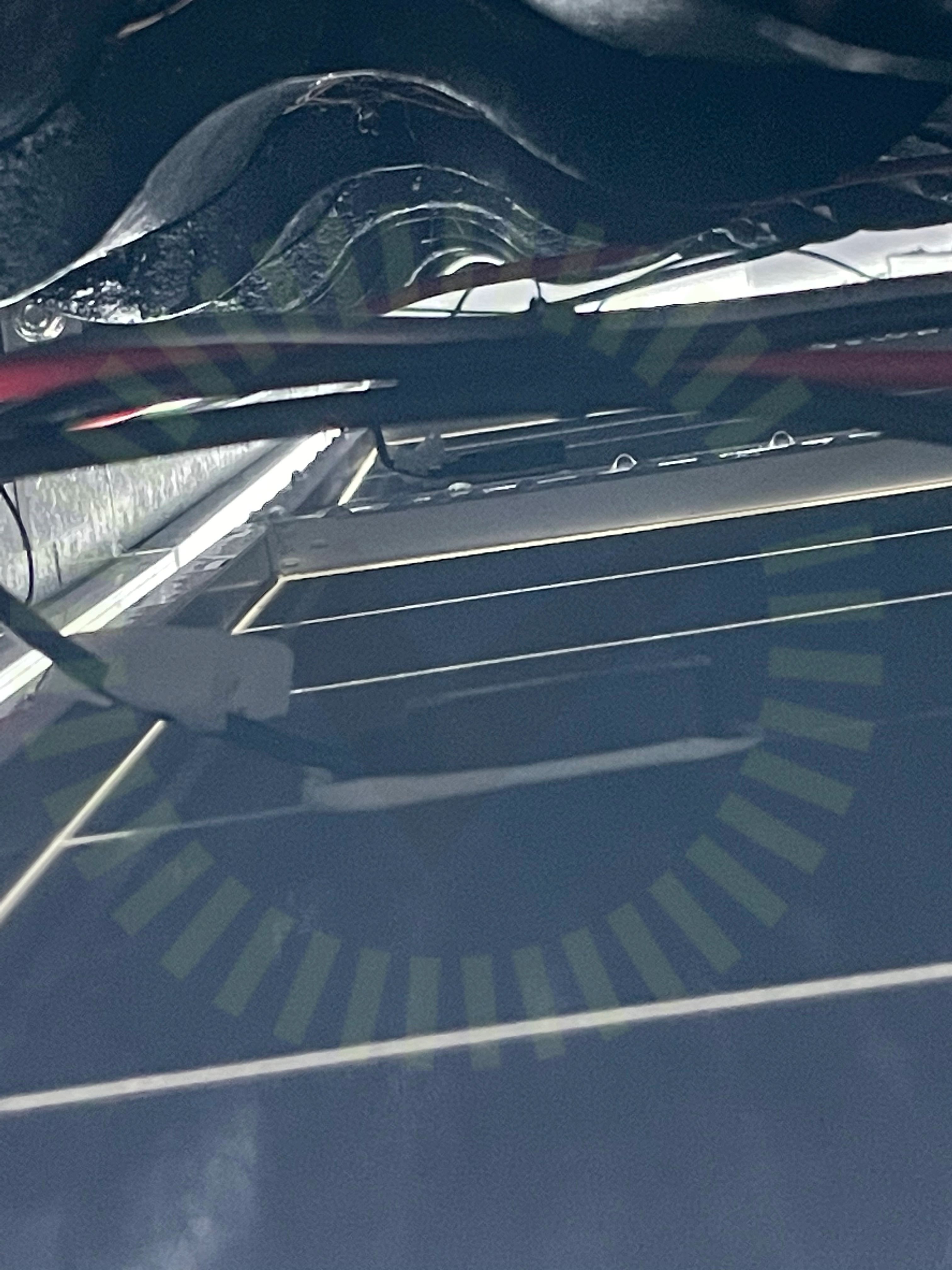

3.3 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)

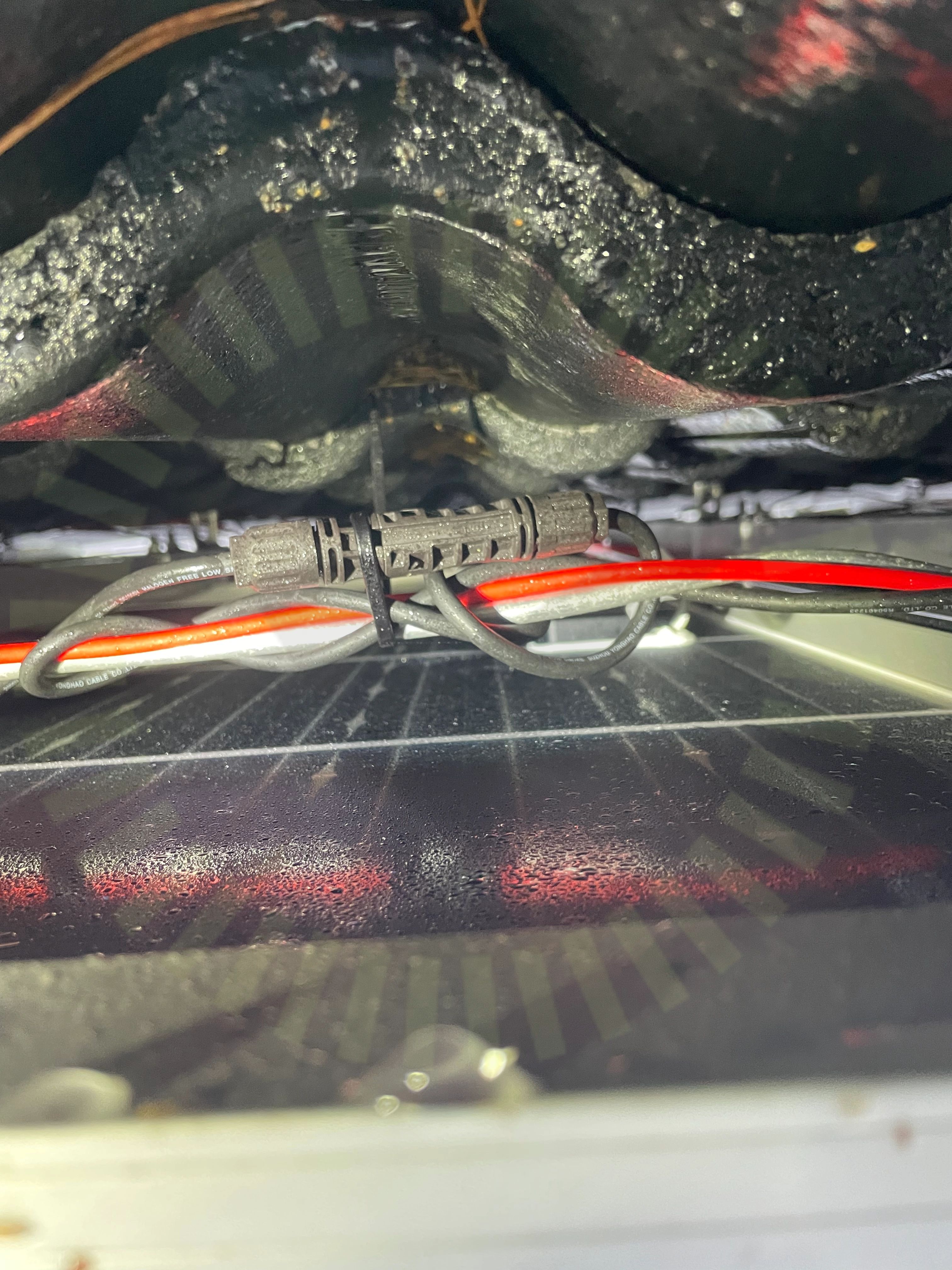

3.4 Panelkablagets böjradie
Inte godkändPanalernas kablar har en för skarp böjradie. Detta gäller generellt över hela anläggningen.

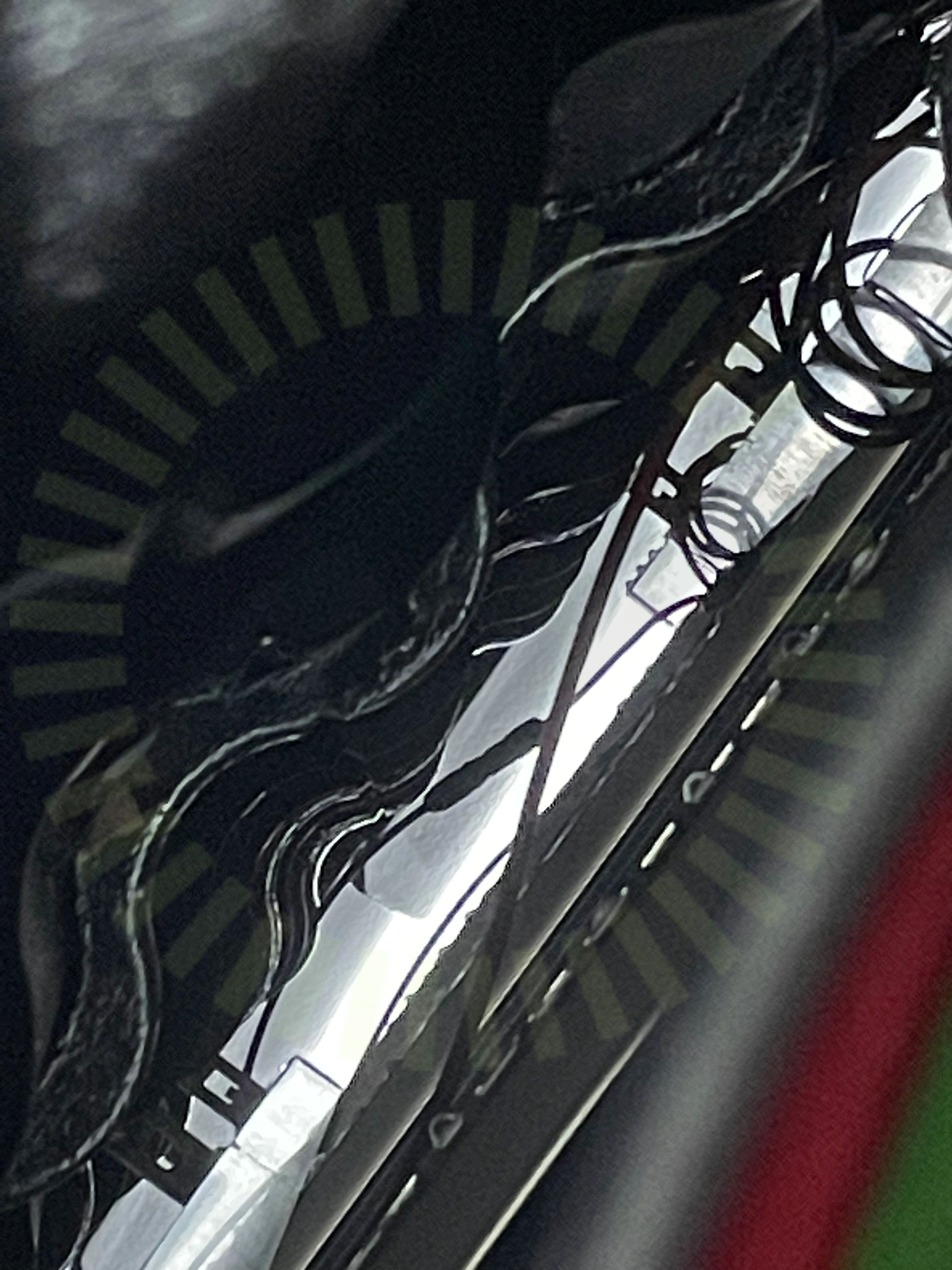

3.5 Stress på kontakter
Inte godkändKablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
11/19Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeLutningPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ram
Ej tillgängligt vid besiktning
3/19Klämmornas storlekKlämmornas överlappningSträngförläggning
Tak 1, Okänt montagesystem panntak
Anmärkningar
12/294.1 Avsaknat underlag
Inte godkändKund saknar underlag för montagesystemet. Varken lastberäkning, datablad eller manualer finns tillgängligt.

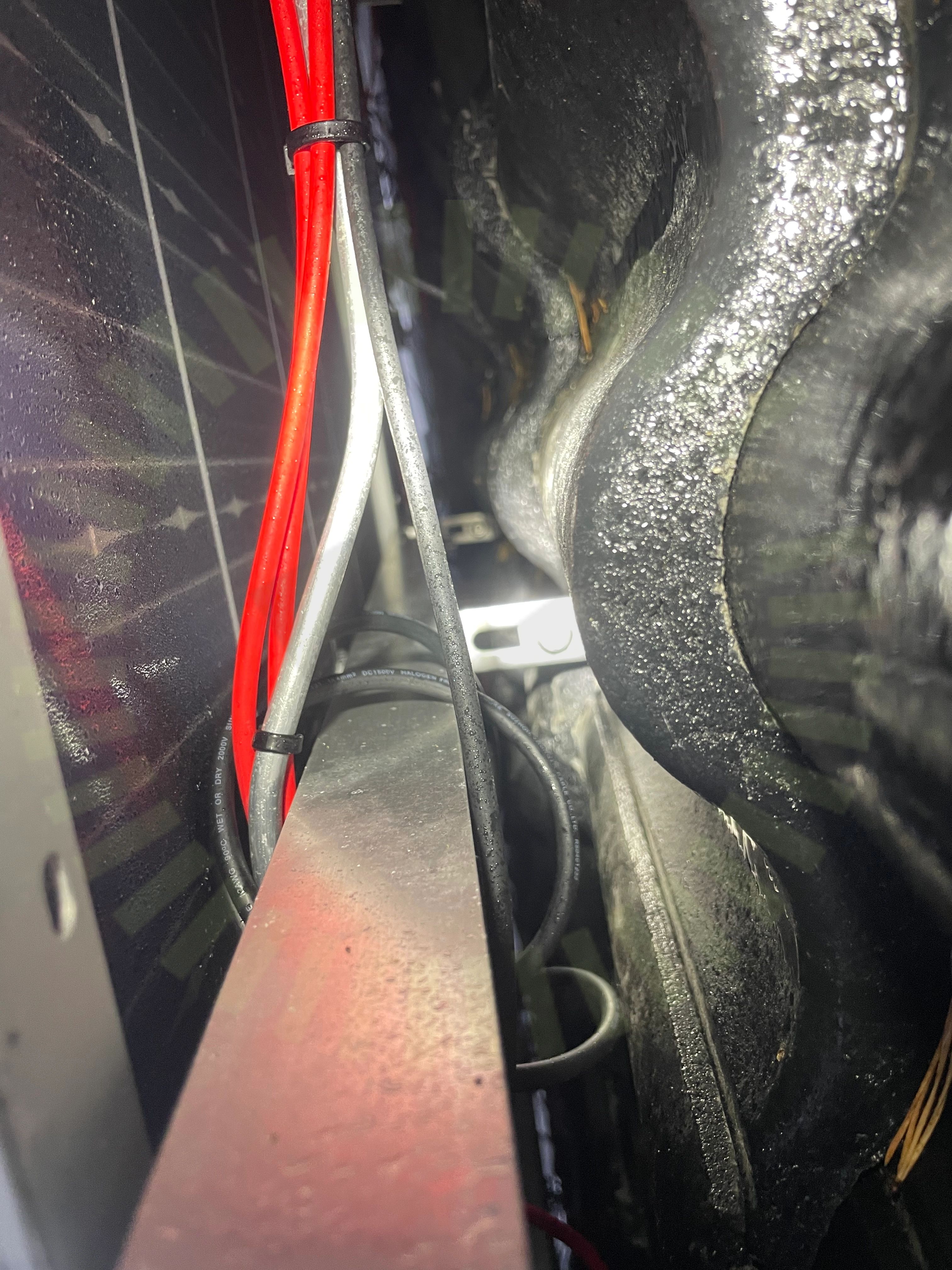

4.2 DC kabel förläggning
Inte godkändDC kablage är surrat runt skenor på flertalet ställen. Kablage ligger och trycker mot skenans kant.
SS 436 40 00 (712.522.101)

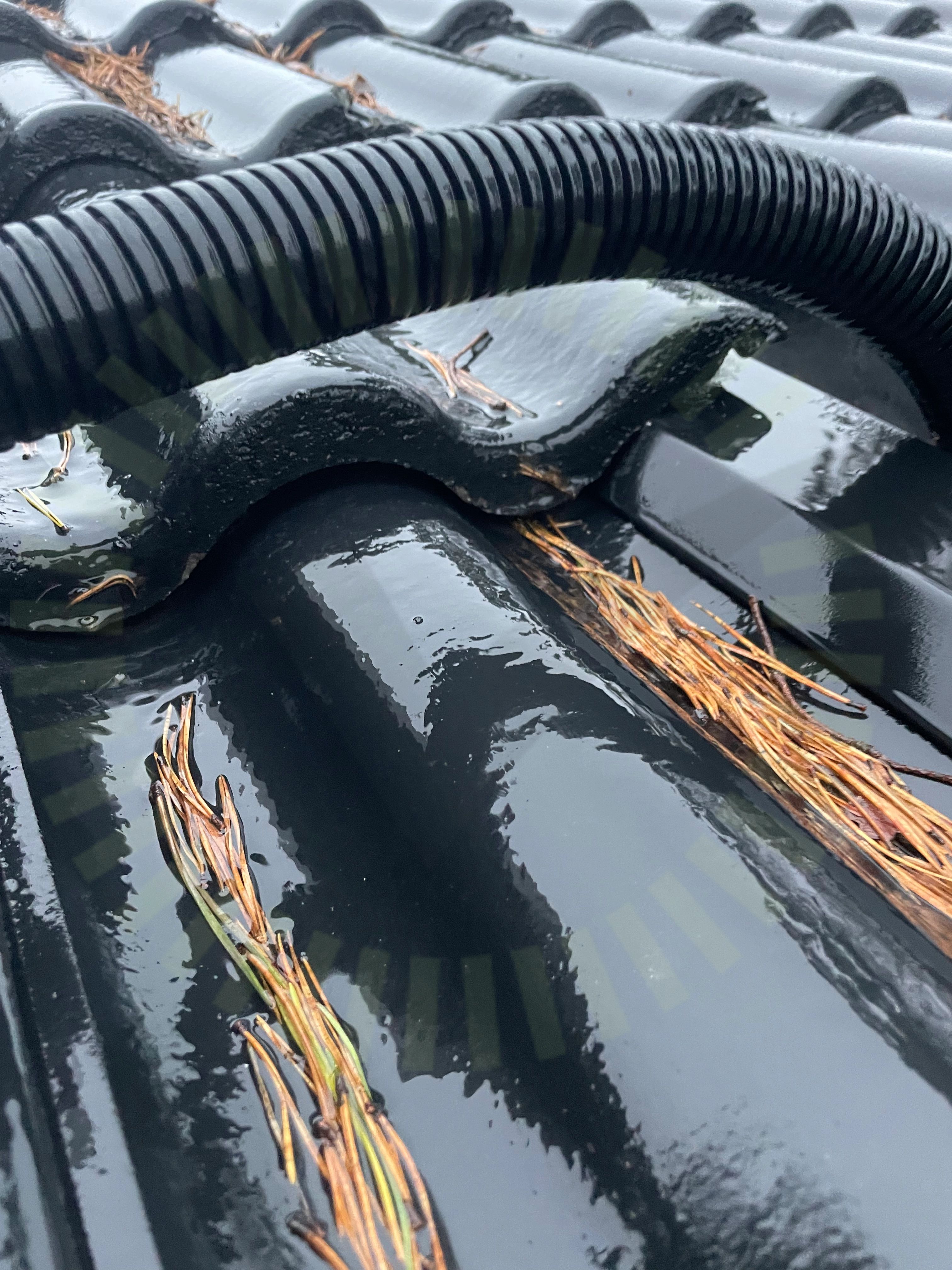

4.3 Kabeldragning mellan takytor
Inte godkändSlang ner från tak är inte uppfäst med tillräckligt stöd
SS 436 40 00 (712.521.104)
4.4 Kabeluppfästning
Inte godkändKablage ligger på yttertaket över hela anläggningen.
SS 436 40 00 (712.522.101)

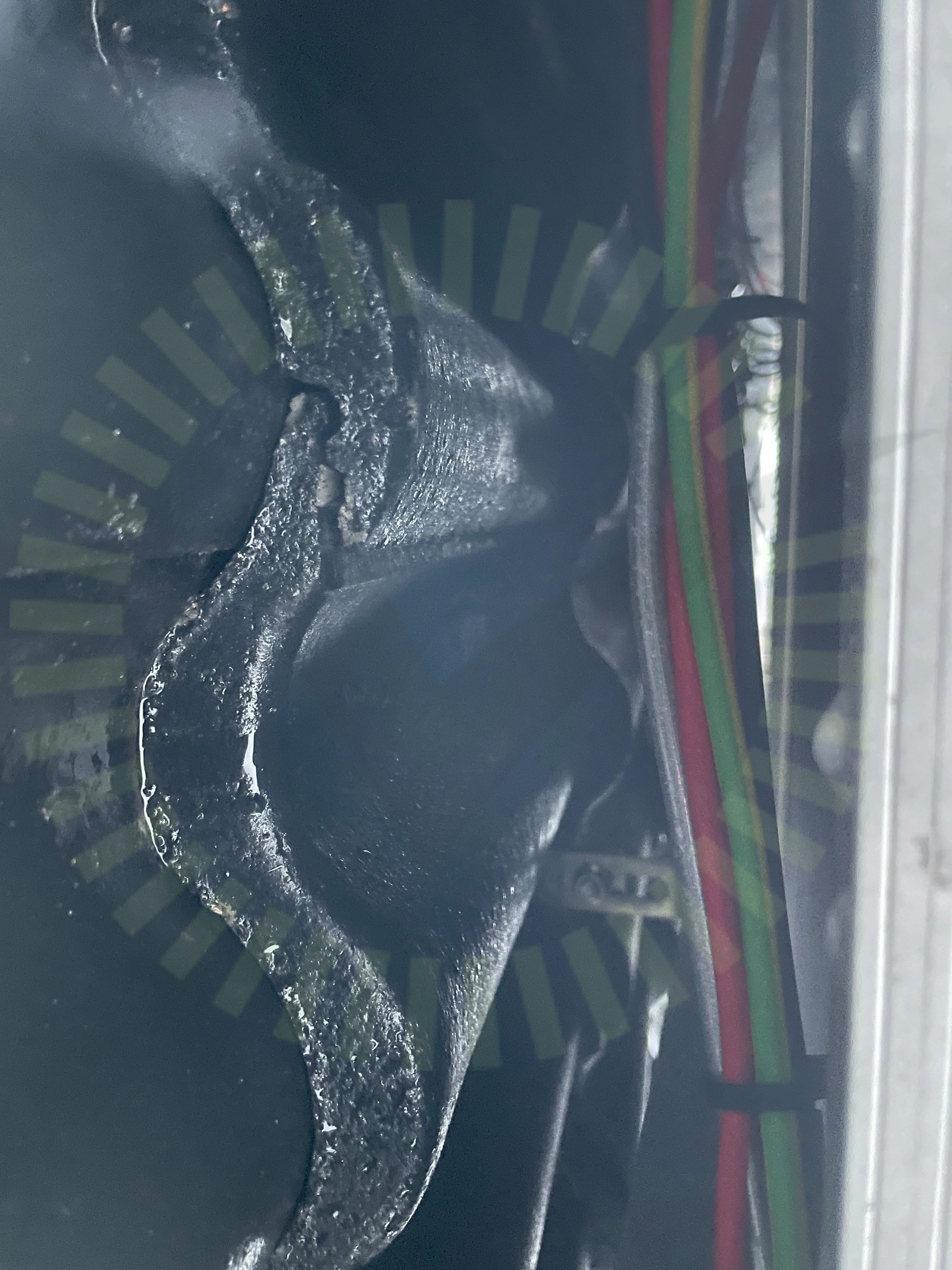

4.5 Potentialutjämningsledare
Inte godkändPotentialutjämningsledare har inte korrekt färgmärkning.
SS 436 40 00, 712.542.103
4.6 Skenors avstånd till varandra
Inte godkändLastberäkning saknas. Underlag för att kontrollera korrekt avstånd mellan skenor är ej tillgängligt.
4.7 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar

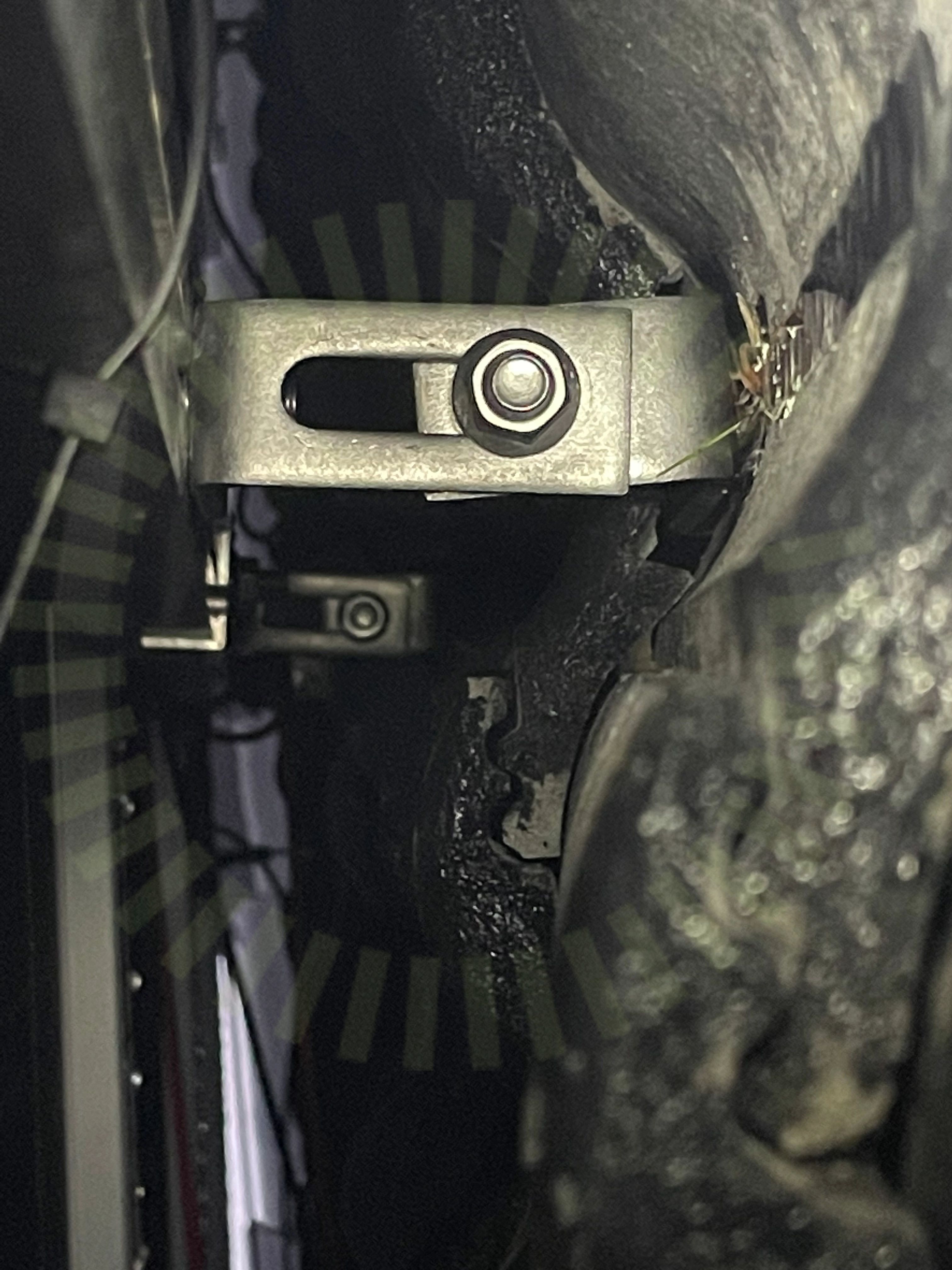

4.8 Tvådelad Takkrok
Inte godkändKrok är ej monterat korrekt, krok är spänd snett.
4.9 Underbyggnad
Inte godkändLastberäkning saknas. Underlag för kontroll av underbyggnaden är ej tillgänglig.
4.10 Underliggande takpanna
Inte godkändTakkrokar är ej korrekt monterade.

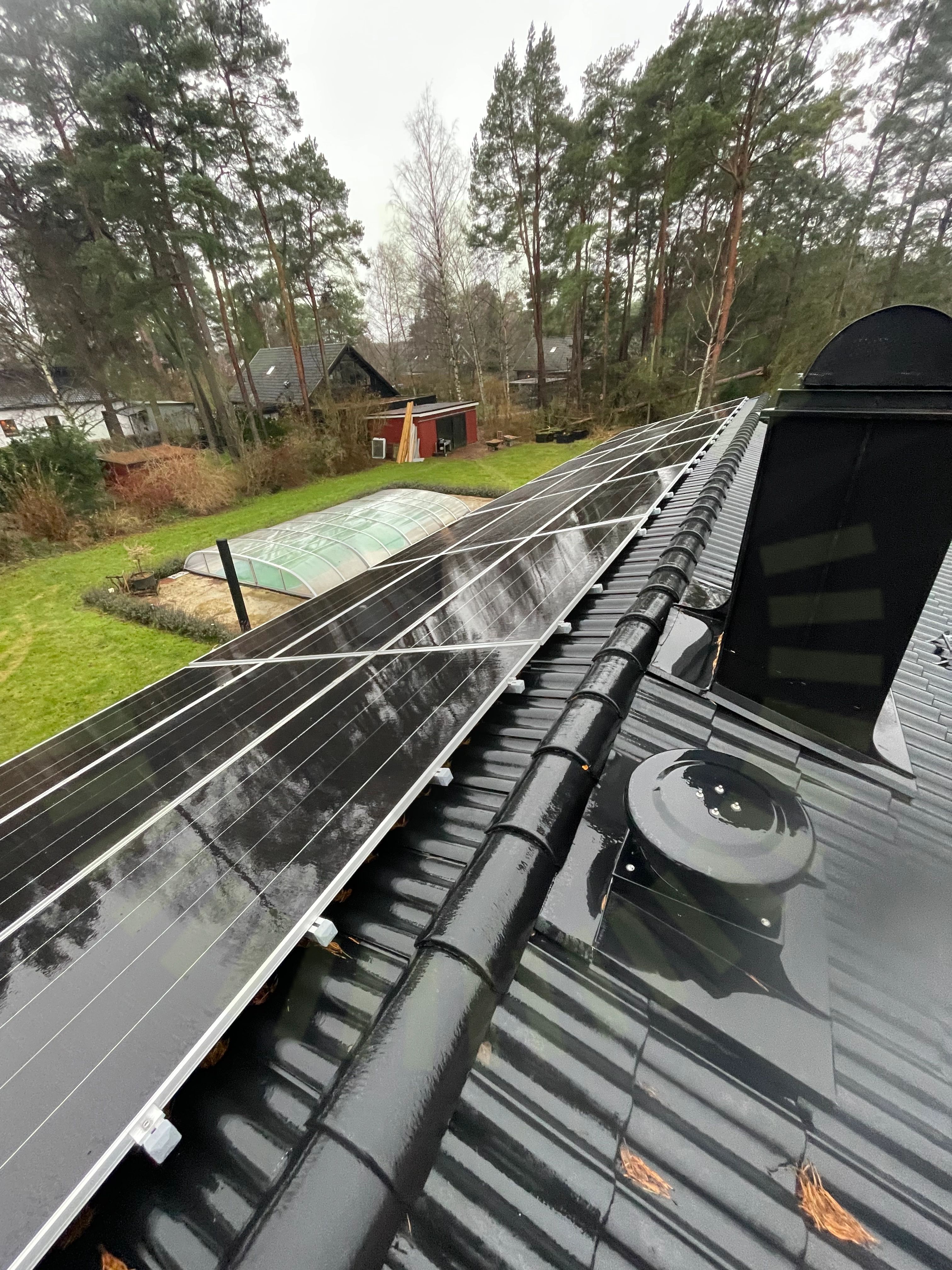

4.11 Ändklämmor
Inte godkändÄndklämmor saknas på flertalet skenor.
4.12 Takkrokarnas CC
Inte godkändLastberäkning saknas. Underlag för att kontrollera korrekt CC mått mellan infästningar är ej tillgängligt.
Godkända kontrollpunkter
13/29Använd skruv för klämmaFrämmande materialFöremål mellan skena och panelramHöjdjusteringKlämmans placering i skenaMittklämmorPanelramens höjdSkadorSkenans utstick för klämmaSkenornas infästningSäkerhetsavståndTakets lutningVäderbeständigt material
Ej tillgängligt vid besiktning
4/29RåspontsinfästningSkenornas överhängSkenskarvarTakstolsinfästning
Tak 1, Tigo TS4-A-O
Anmärkningar
3/6

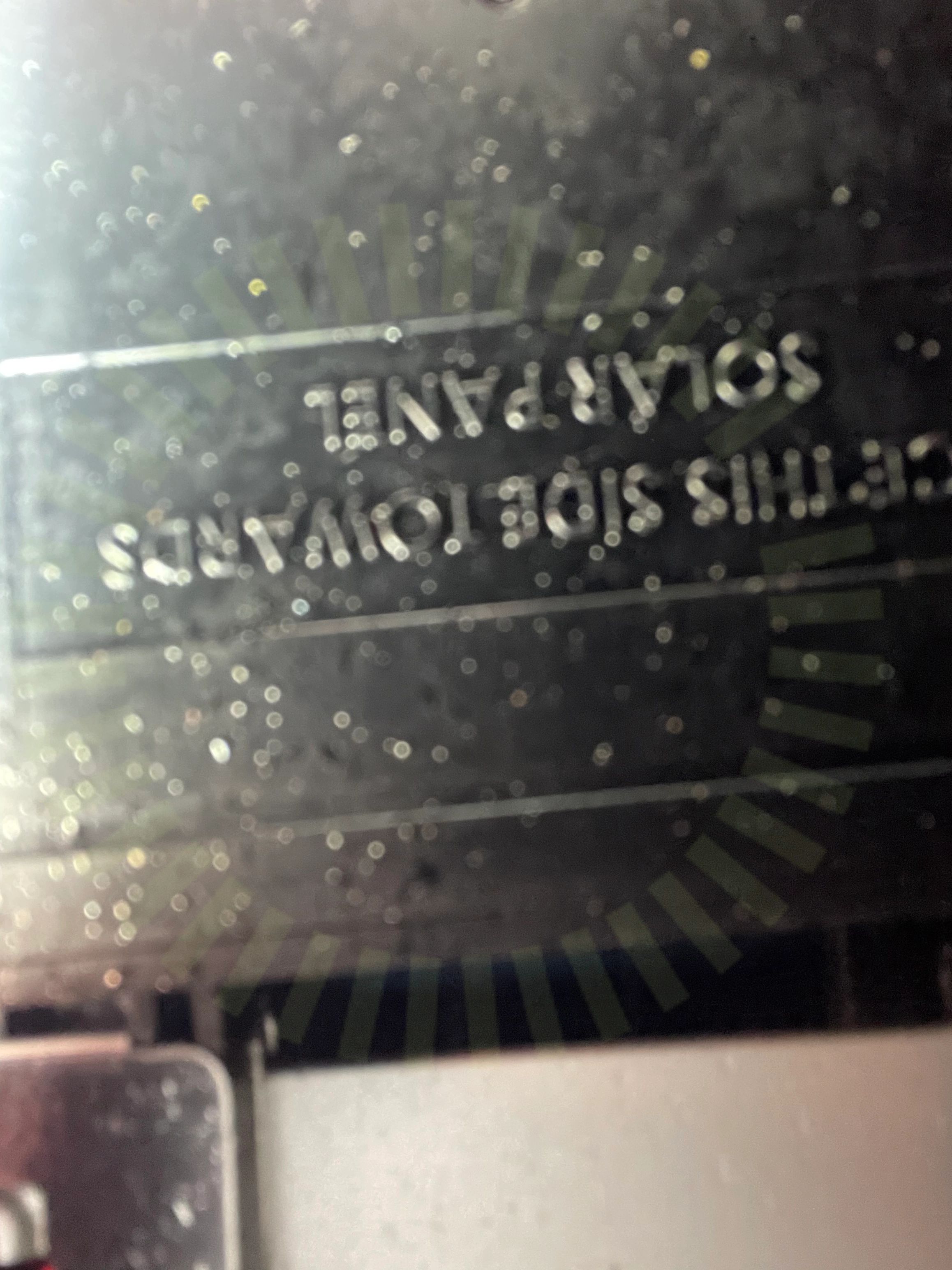

5.1 Infästning
Inte godkändOptimerare är infäst på fel håll.
Tigo TS4-A-O Datasheet | Rev 1.2 | 2023.06.08

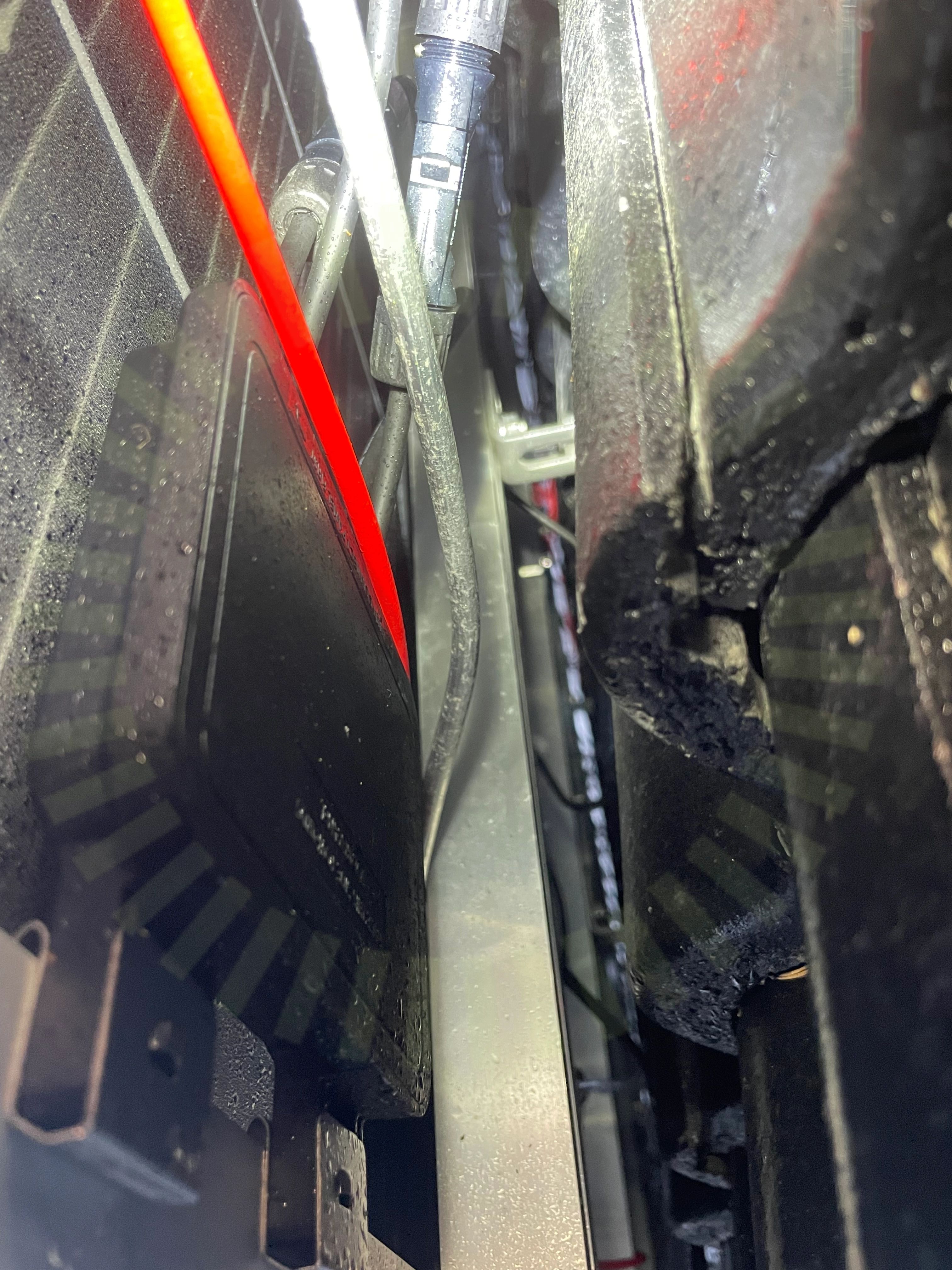

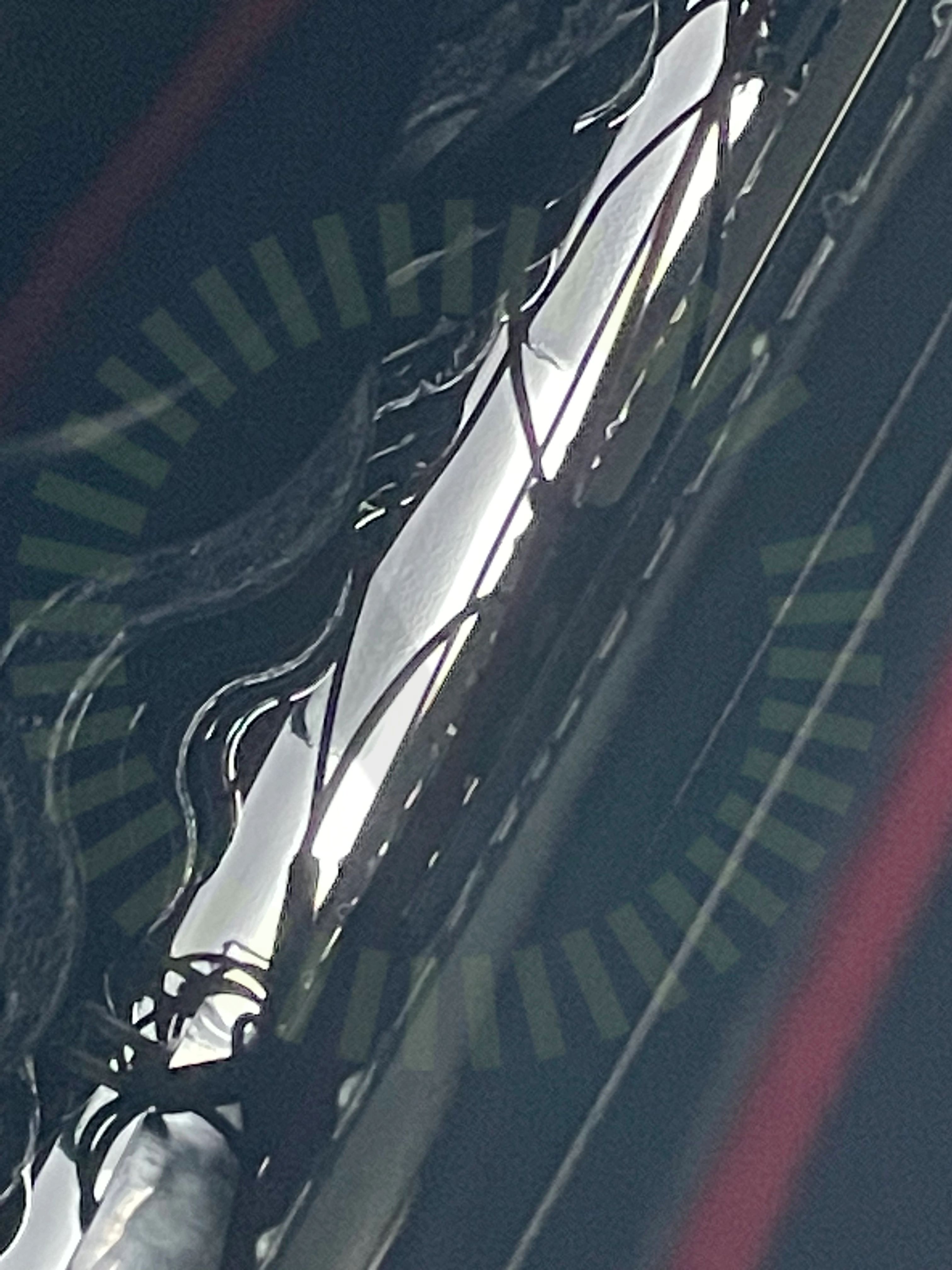

5.2 Kabeluppfästning
Inte godkändOptimerarnas kablar är inte uppfästa korrekt.
Tigo TS4-A installation manual EN 2.0 20230210, Sida 4
5.3 Placering
Inte godkändOptimerare är felaktigt placerad på panelens ram. Är monterade i panelens botten.
Tigo TS4-A installation manual EN 2.0 20230210, Sida 4
Godkända kontrollpunkter
2/6DC KontakterFastsäkring av produkt
Ej tillgängligt vid besiktning
1/6Skada
Varselmärkning
Anmärkningar
1/4

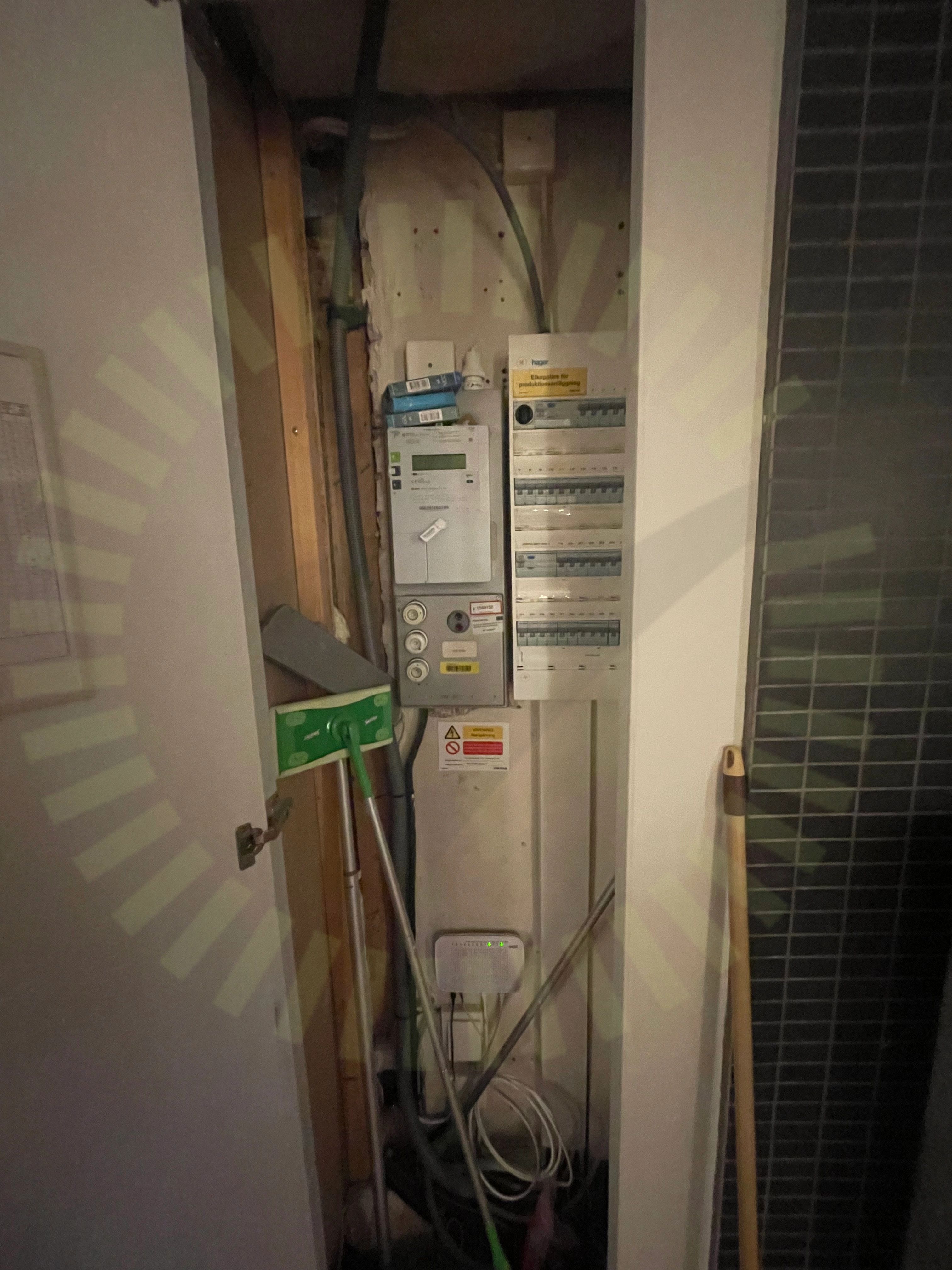

6.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
3/4Missvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
4/38

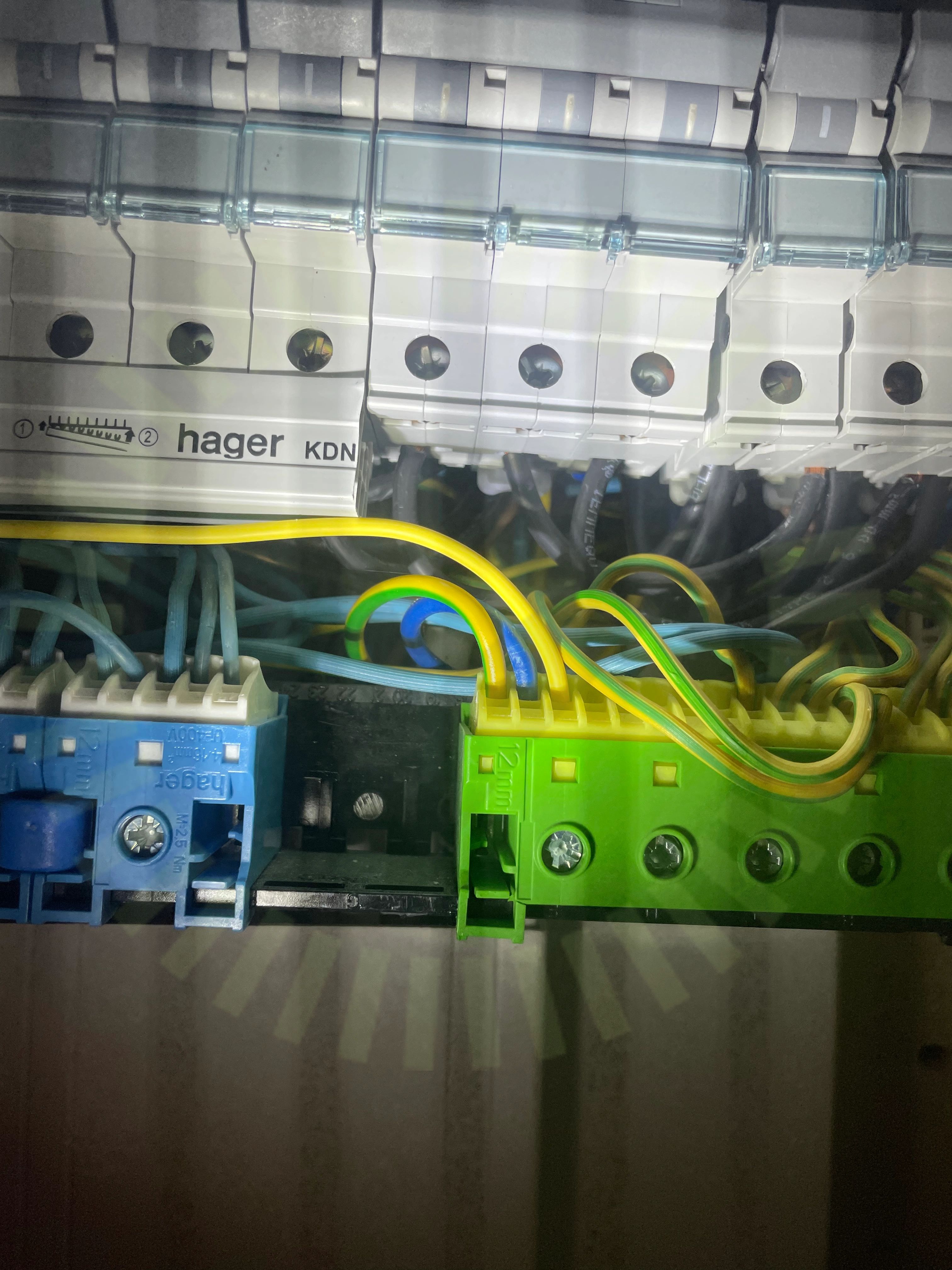

7.1 Anslutning av växelriktare
Inte godkändVäxelriktaren är inte korrekt ansluten. Neutralledare ligger ansluten på PE skena.

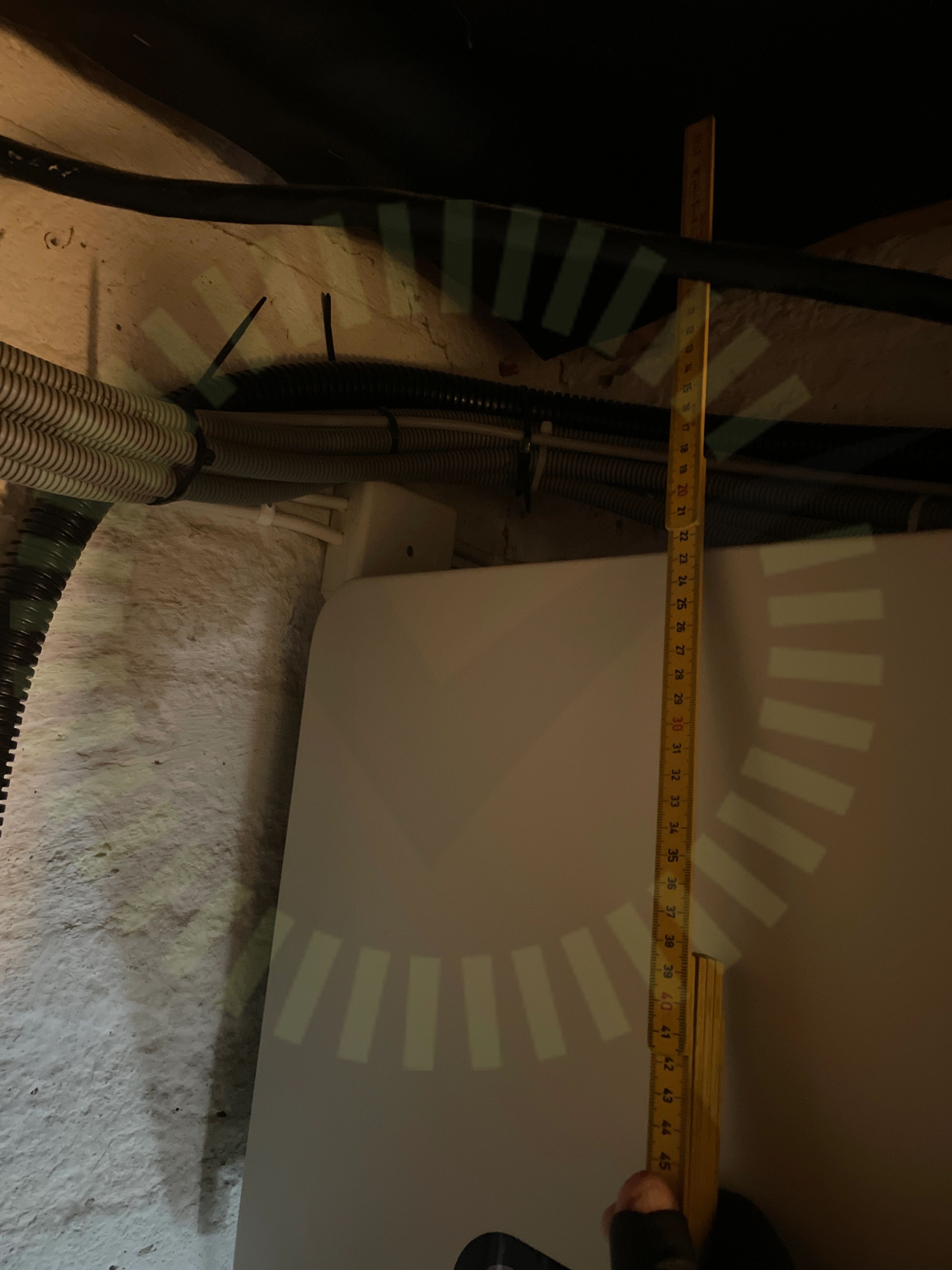

7.2 Avstånd närliggande objekt
Inte godkändVäxelriktaren är både placerad för nära vägg och tak.
SoFarSolar: Sofar 15-24KTL-G3 User manual, Sida 20-21

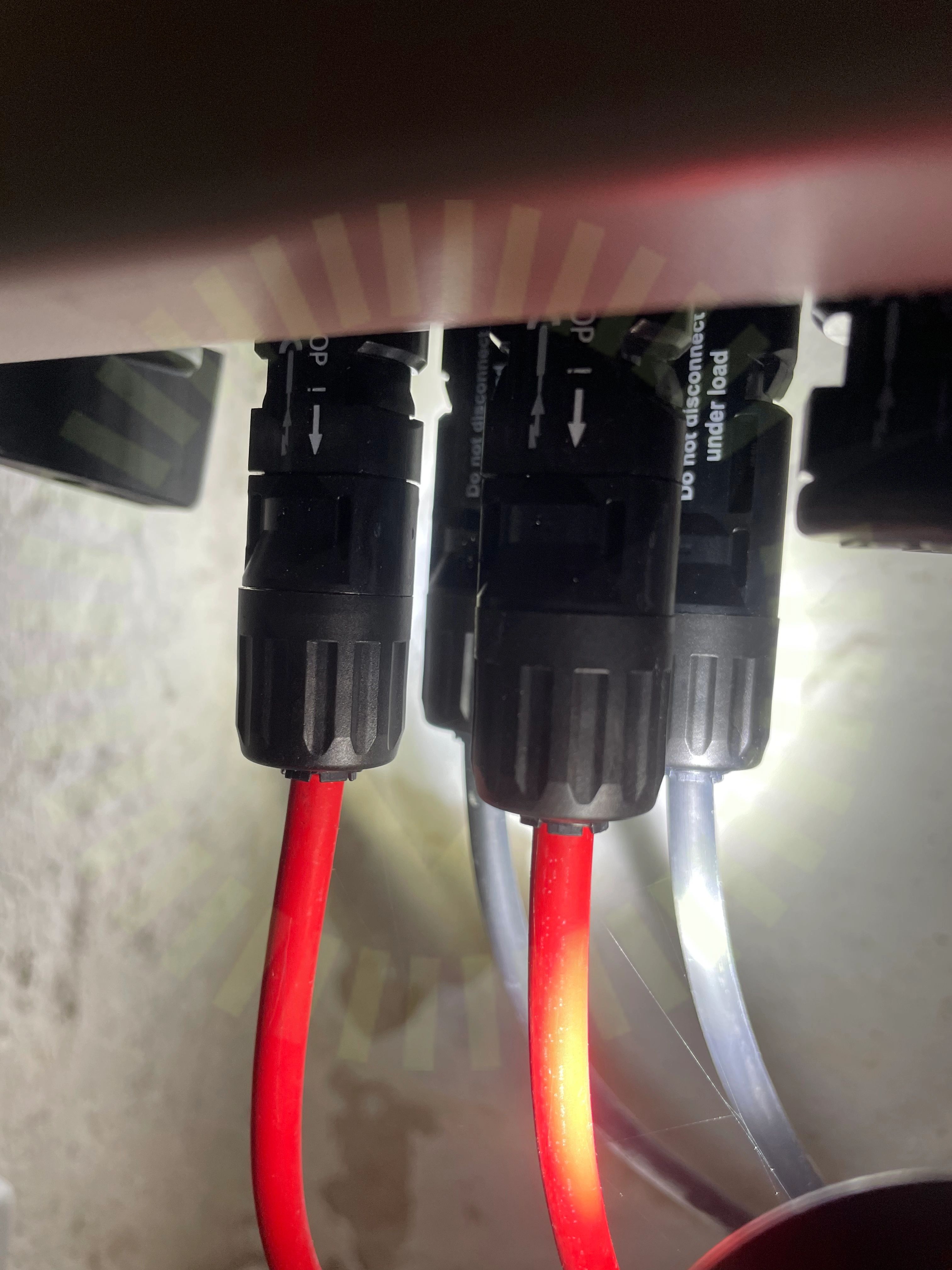

7.3 DC Kontakter
Inte godkändKontakter skall ej vara bottnade.
STÄUBLI MA231 ver 03.2023 sid 10
7.4 Strängdesign
Inte godkändSträngar som är av olika storlek är kopplade till samma MPPT.
SS 436 40 00 (712.31.101.1.4)
Godkända kontrollpunkter
32/38AC kablage förläggningAC Kablage förläggningAnslutning av ledareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassningÖverspänningsskydd JordningÖverspänningsskydd Kontakter
Ej tillgängligt vid besiktning
2/38DC Max StrömFastsäkring av produkt
