Besiktningsrapport

9.3
x

Installation genom

Nova Solar

Datum

2 maj 2023

Ort

Torslanda, Västra Götalands län
Underliggande takpanna
Genomföringar
Ändfästen
93% godkända7% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
Nova Solar

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Tak 1, Longi: LR5-54HPB 390-410M

Godkända kontrollpunkter

13/17
Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramÖverlappning

Ej tillgängligt vid besiktning

4/17
Förbindelse av kontakterKontakterStress på kontakterSträngförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

4/23

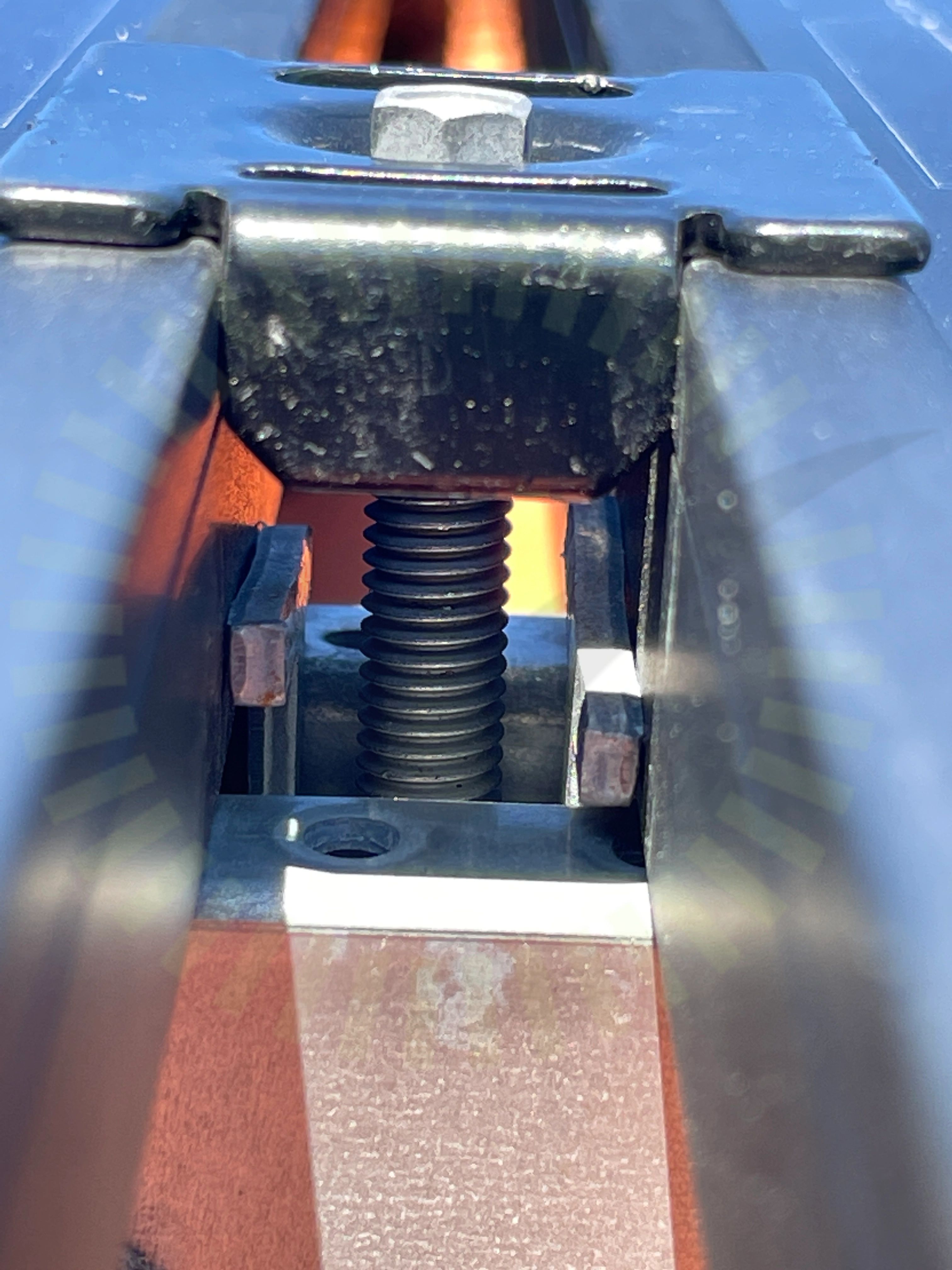

Klämmor rätt förläggning

3.1 Klämmor rätt förläggning

Inte godkänd

Klämman är för hårt dragen. Bottendel skadad.

MA5111 Sid 1 (1) | Version 4 - 221117
Takgenomföring

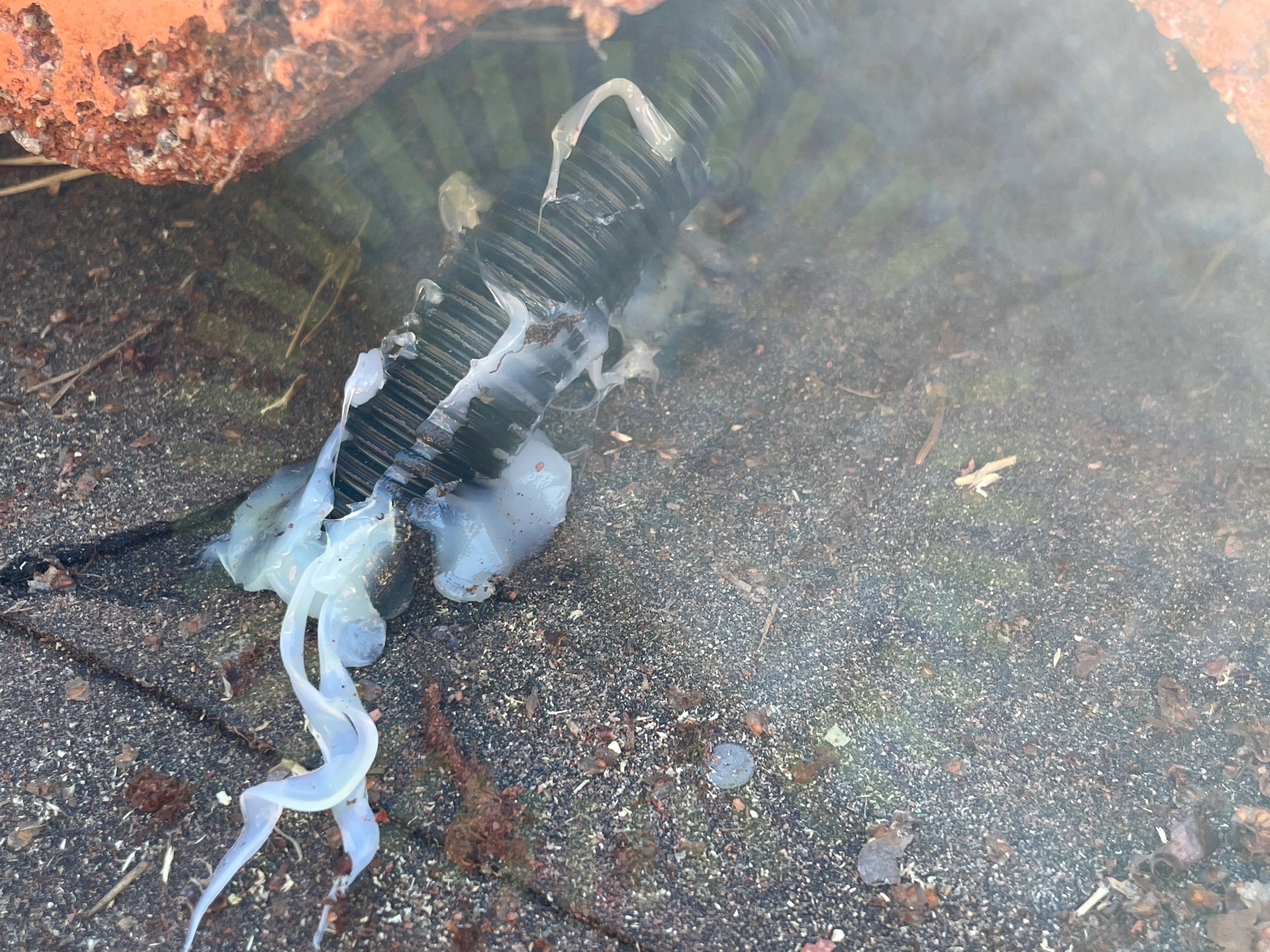

3.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Underliggande takpanna

3.3 Underliggande takpanna

Inte godkänd

Takkrok ligger mot underliggande panna

MA5102 Sid 1 (1) | Version 3 - 221101
Ändfästen

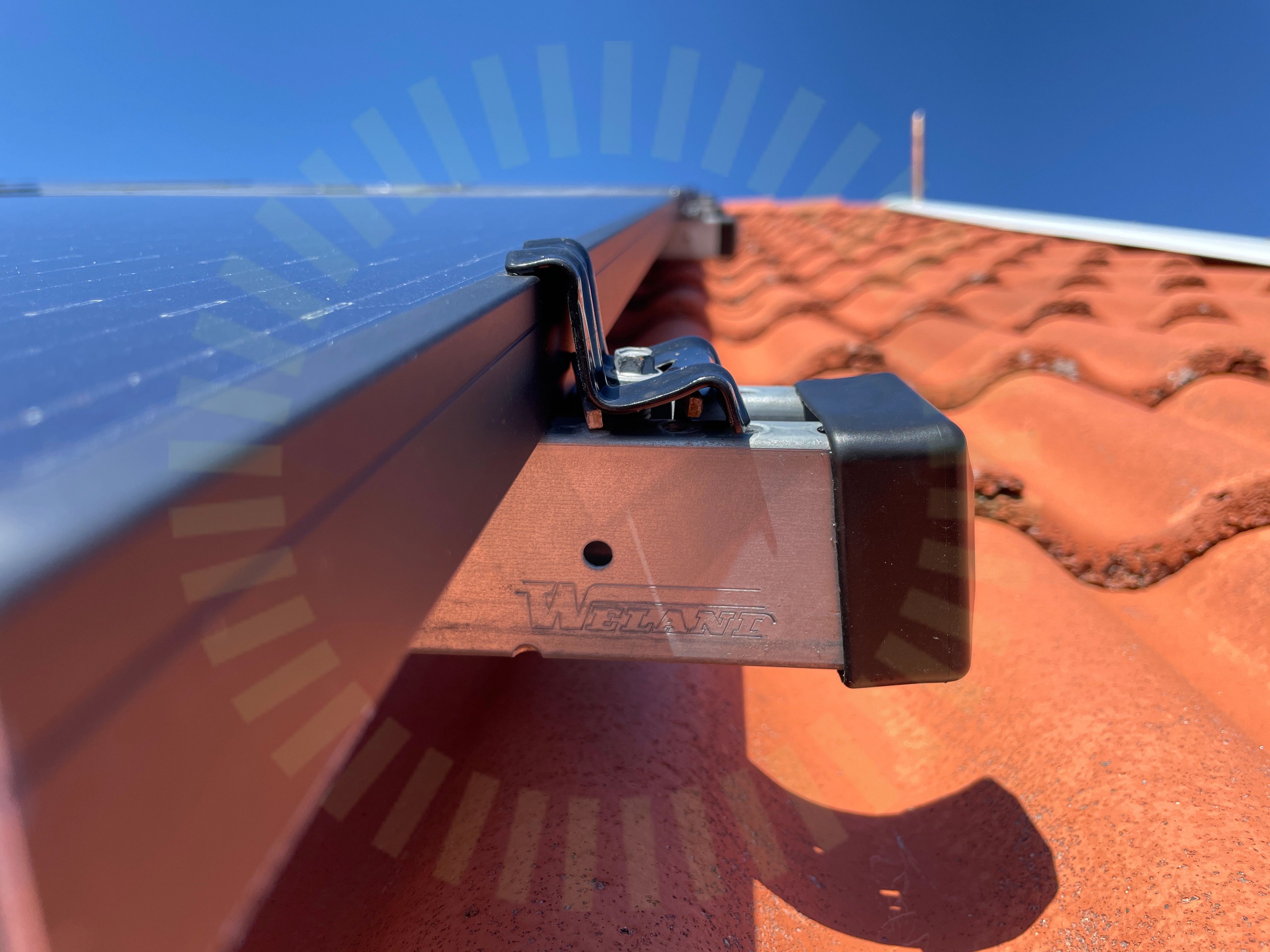

3.4 Ändfästen

Inte godkänd

Ändfäste ej korrekt monterat. Bottendel ligger felaktigt.

Godkända kontrollpunkter

19/23
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Varselmärkning

Anmärkningar

1/5
Varning för likspänning

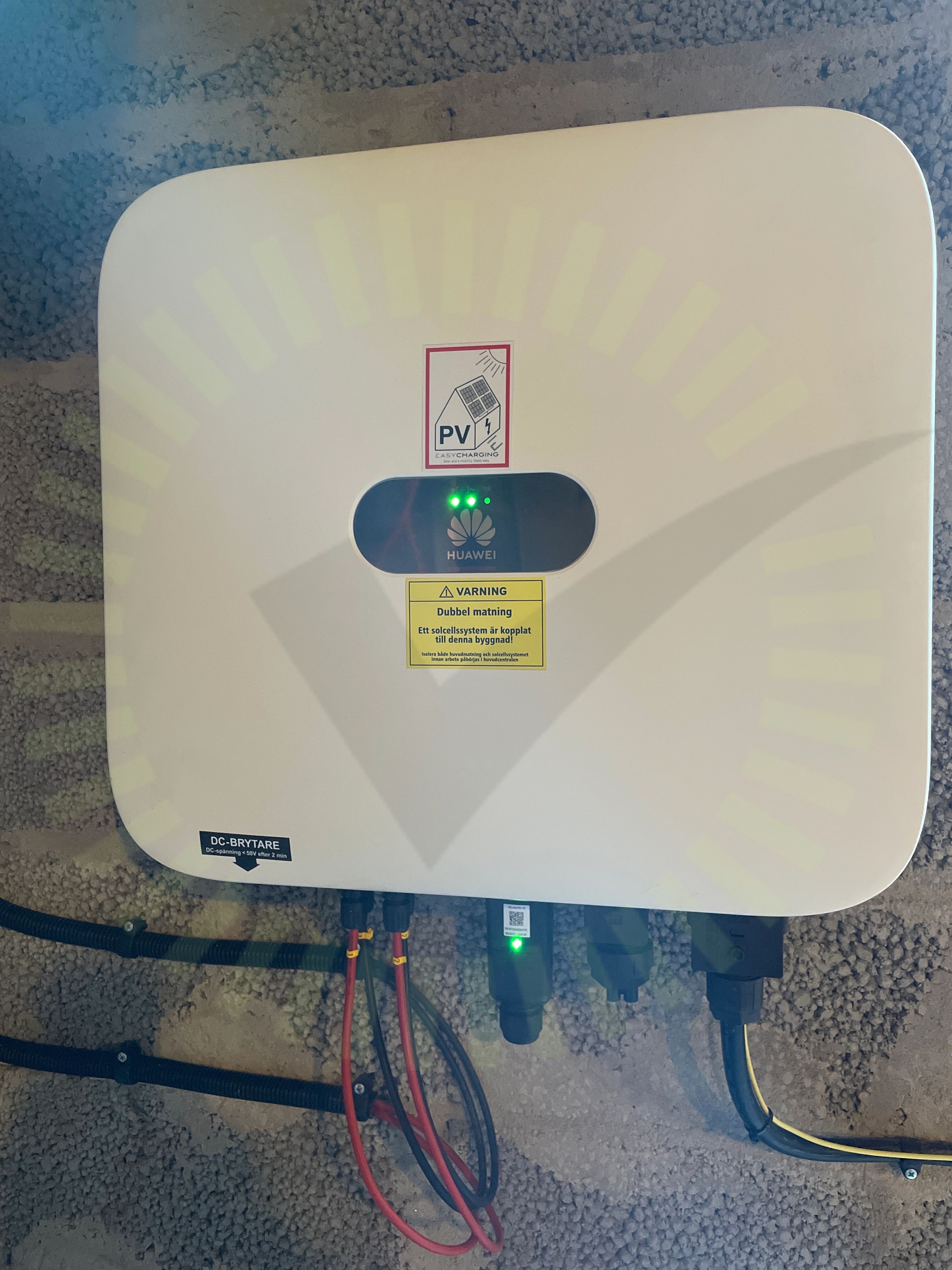

4.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas på växelriktare.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

1/32
Genomföringar

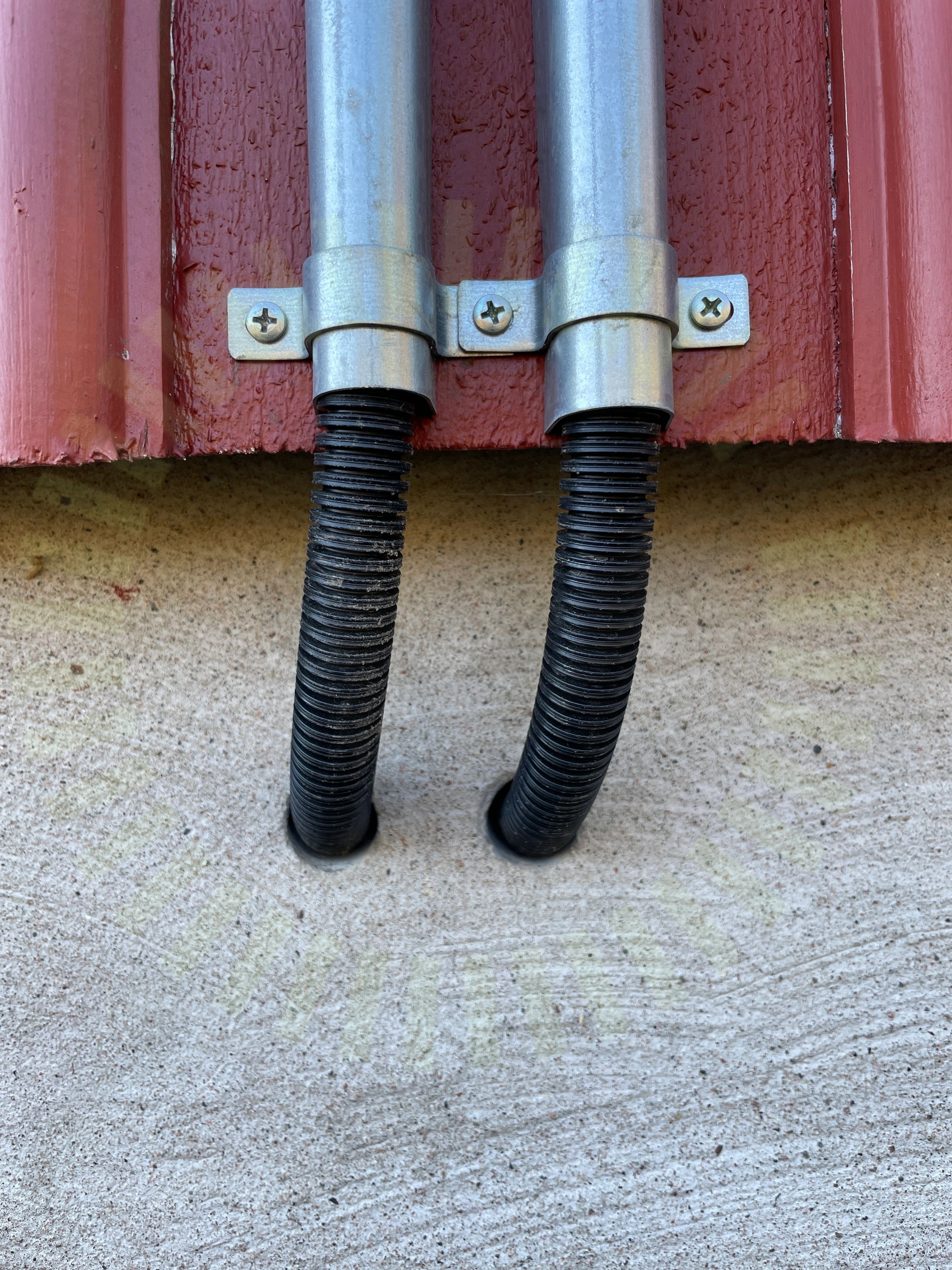

5.1 Genomföringar

Inte godkänd

Genomföring inte tätad.
