Besiktningsrapport

8.2

Installation genom

1KOMMA5°

Datum

16 september 2024

Ort

Strömstad, Västra Götalands län

Takkrokarnas CC

Kopplingslåda böjradie

Mittklämmor

+ 6

89% godkända11% ej godkända

Om installationen

PanelerDenim: U N3 XXX BBG 108H

MontagesystemWeland Stål: Pannfäste Läkt

VäxelriktareEnphase: IQ8 Series

TillbehörUndercentral

TillbehörSäkerhetsbrytare AC

TillbehörEnphase: IQ Gateway Metered

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

2/2

AvtalSträngschema

Denim: U N3 XXX BBG 108H

Anmärkningar

2/14

2.1 Panelramar separerade

Rekommendation

Panelerna är inte monterade med rekommenderat avstånd till varandra.

Installation manual Denim V.Feb-2024-1, Sida 7

2.2 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

11/14

Avstånd till havDräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablagets böjradieSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Enphase: IQ Gateway Metered

Godkända kontrollpunkter

4/4

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmor

Enphase: IQ8 Series

Anmärkningar

4/36

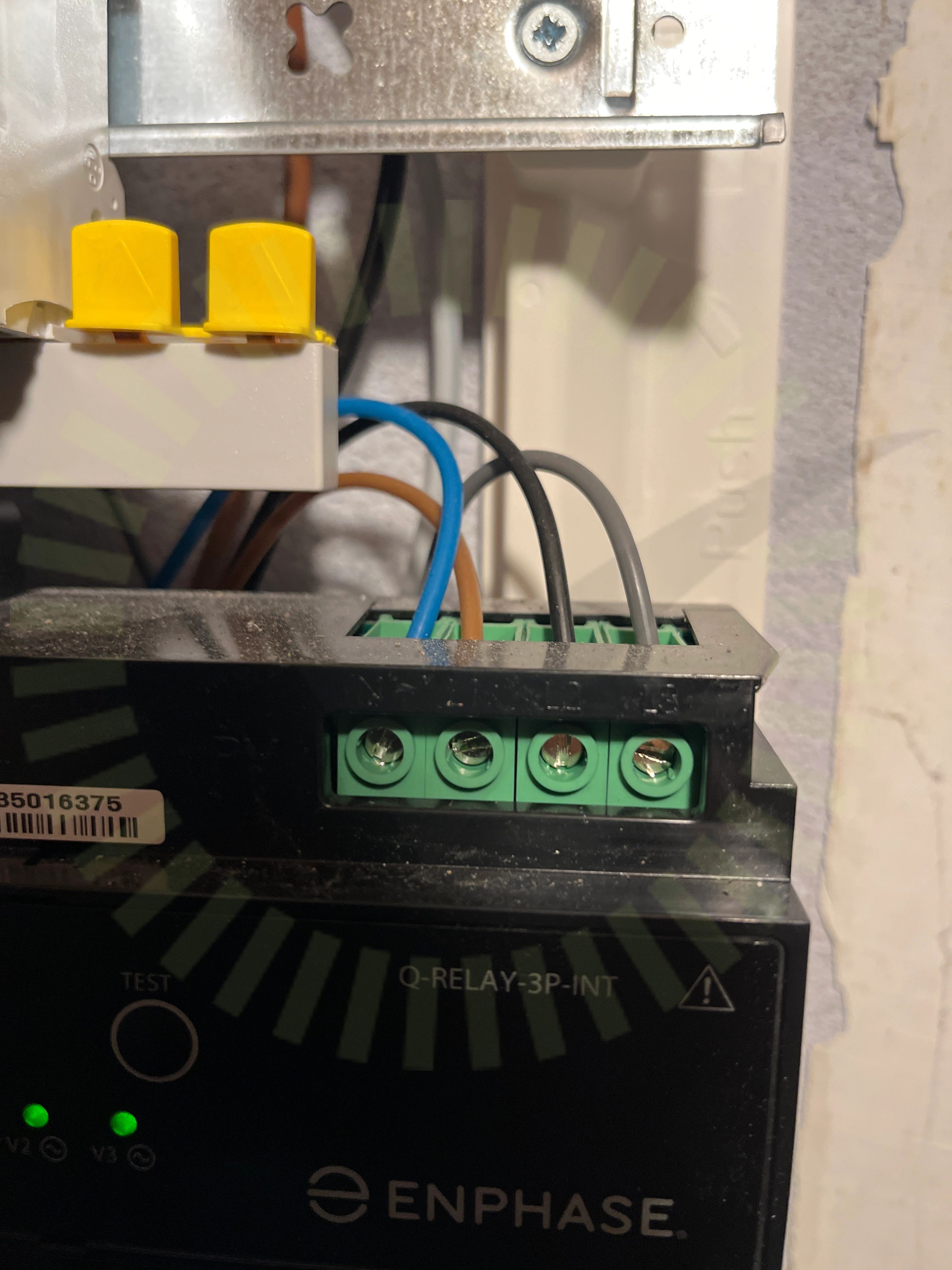

4.1 Anslutning IQ Cable

Inte godkänd

Kabeldimensioneringen på IQ kabeln är för liten, 1,5mm2.

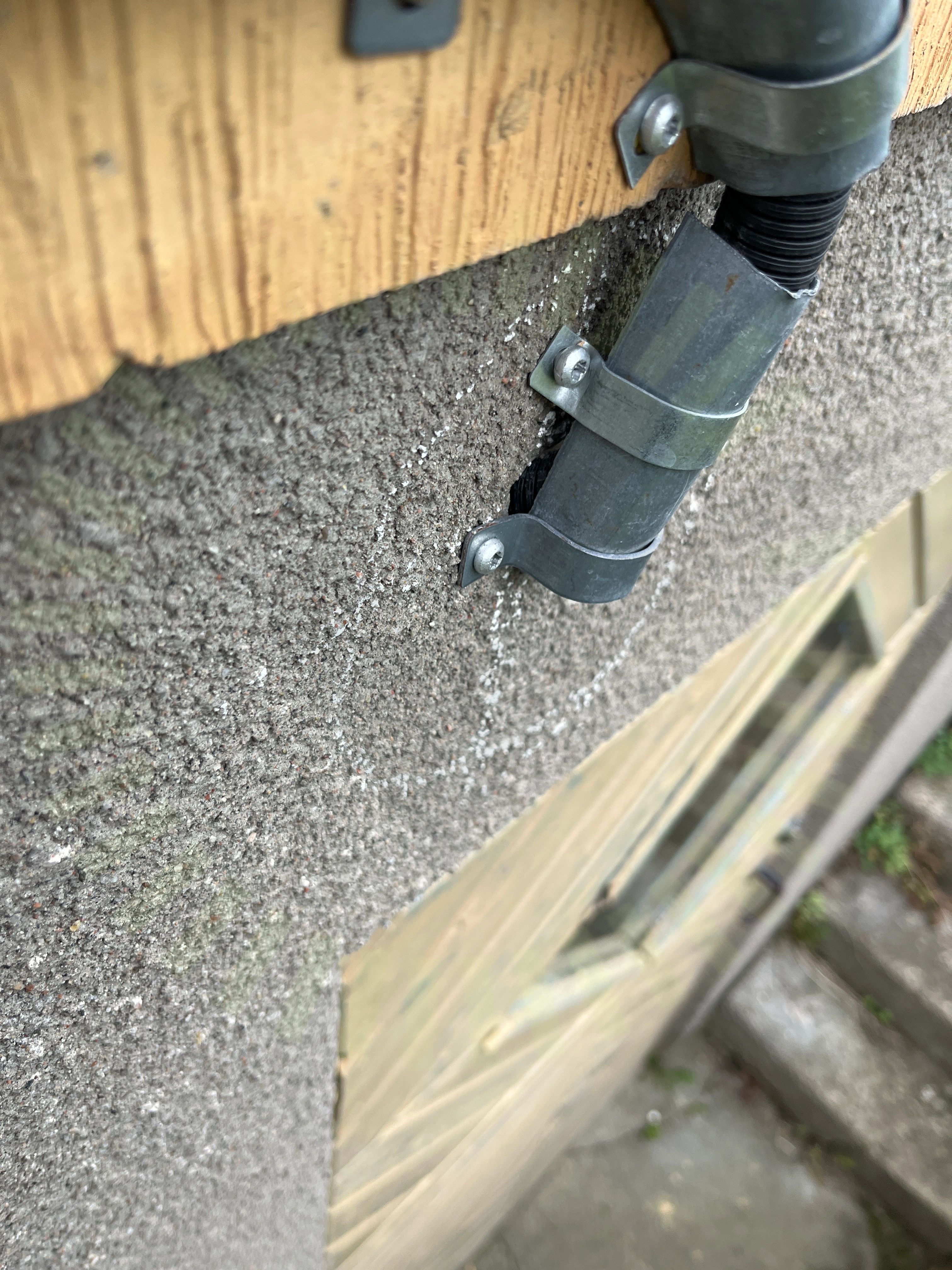

4.2 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

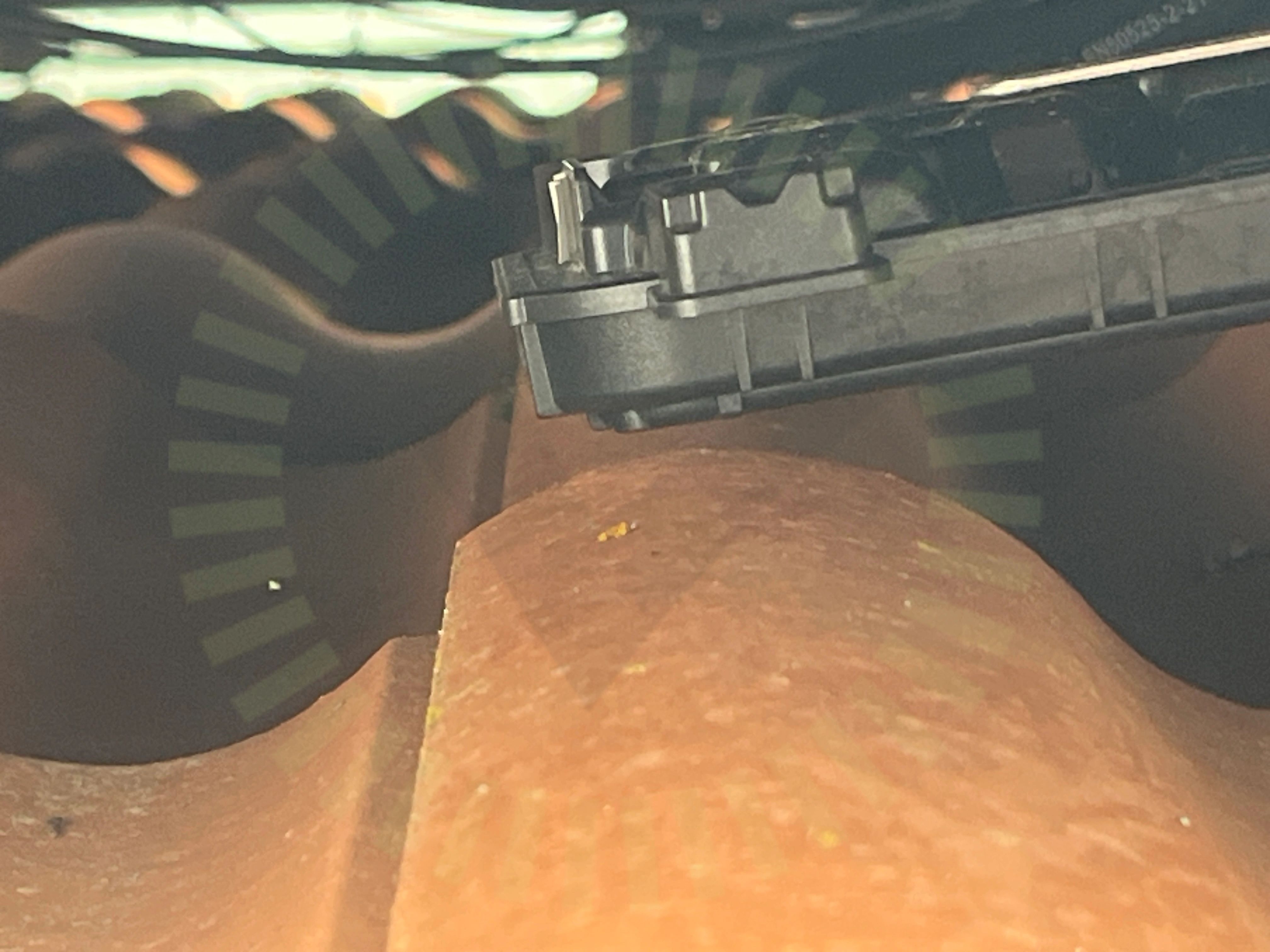

4.3 Placering

Inte godkänd

Växelriktarens placering följer inte tillverkarens anvisningar.

IQ8 Series Microinverter Installation Manual-IOM-00030-1.0 SV 2023-08-25, Sida 15-16

4.4 Kretsdesign IQ cable-sektion

Inte godkänd

Maximalt antal paneler per IQ kabel har överskridits, 22st.

Datablad IQ8 Series Microinverters

Godkända kontrollpunkter

32/36

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av panelerAnslutning av växelriktareAnslutning micro-växelriktareDC Kablage egenskaperDC KontakterDubbel matningEnkelisolerade ledareFastsäkring av produktGrenkretsarHuvudsäkringIdentifieringInformering av solcellerIQ Sealing CapIQ TerminatorKabeldragning Kablagets böjradieKompatibilitet med micro-växelriktareKopplingsdosaLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantSmartmätareSäkringsdimensionTillgänglighetVarning för backspänningVäderbeständigt materialVäxelriktarens IP klassning

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Undercentral

Godkända kontrollpunkter

7/7

FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Weland Stål: Pannfäste Läkt

Anmärkningar

5/20

7.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

7.2 Mittklämmor

Inte godkänd

Mittklämman är deformerad.

MA5111 Sid 1 (1) | Version 5 - 231109

7.3 Skenornas infästning

Inte godkänd

Fel antal skruvar är använda i skeninfästning.

MA5125 Sid 2 (2) | Version 1 - 240416

7.4 Skenskarvar

Inte godkänd

Skruvar saknas för skenskarv.

Tillverkarens anvisningar

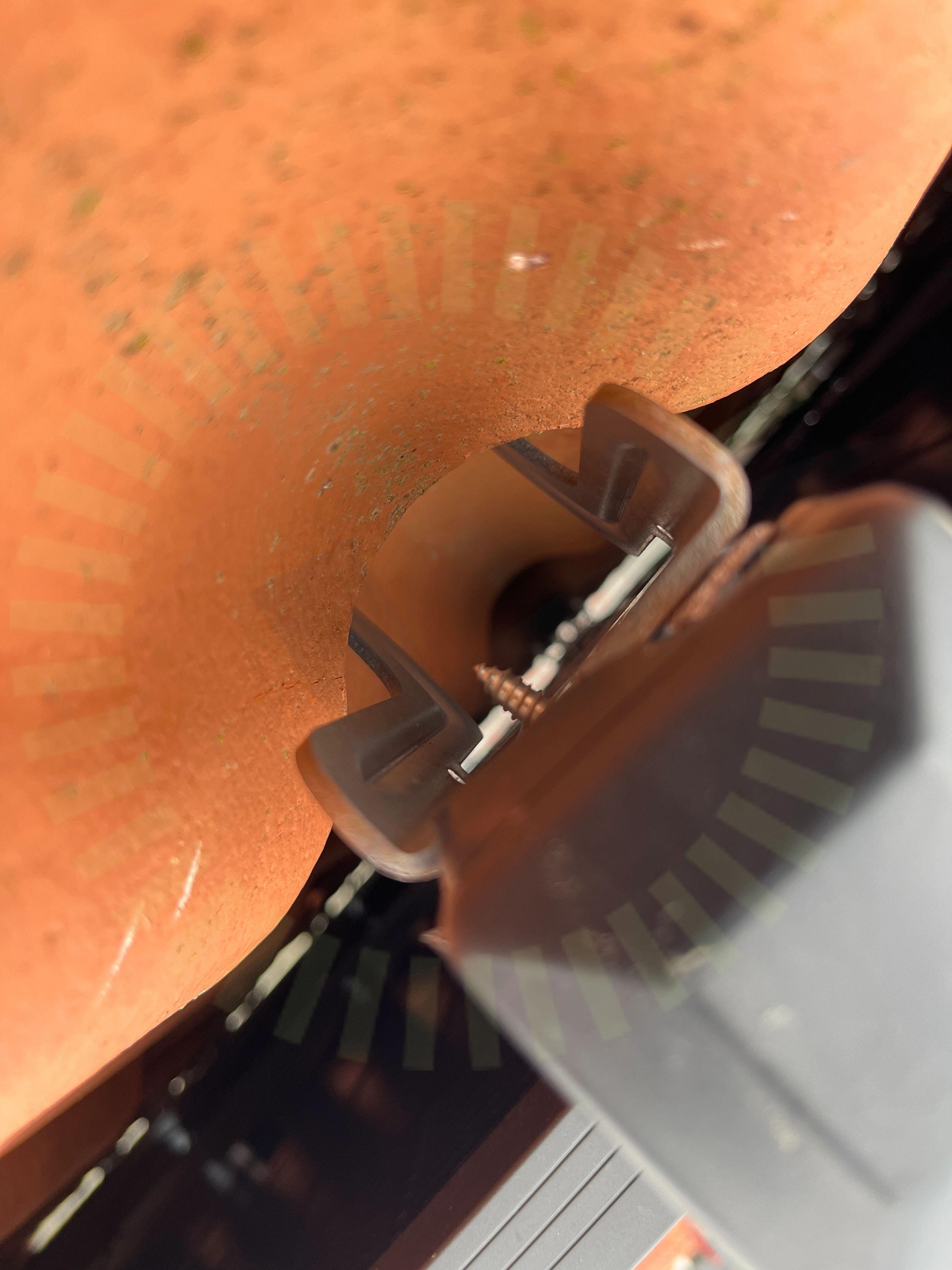

7.5 Takkrokarnas CC

Inte godkänd

Takkrokarnas avstånd till varandra överstiger måttet angivet i Snö- och vindlastberäkningen. Uppmätt 140cm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

14/20

Främmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningLäktinfästningPlaceringSkadorSkenornas överhängSkenors avstånd till varandraSnö- och VindlastberäkningUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/20

Takgenomföring
