Besiktningsrapport
8.4
Installation genom
Solsystem Sverige AB
Datum
5 september 2023
Ort
Åsa, Hallands län
Takstolsinfästning
PEN-ledare
Föremål mot bakstycke
+ 8
86% godkända
14% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10-54HBB/-V
Montagesystem
Schletter: Rapid Roof Hooks
Växelriktare
SAJ: R6-15-25K-T2
Tillbehör
Undercentral
Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Tak 1, DMEGC: DM(XXX)M10-54HBB/-V
Anmärkningar
2/16

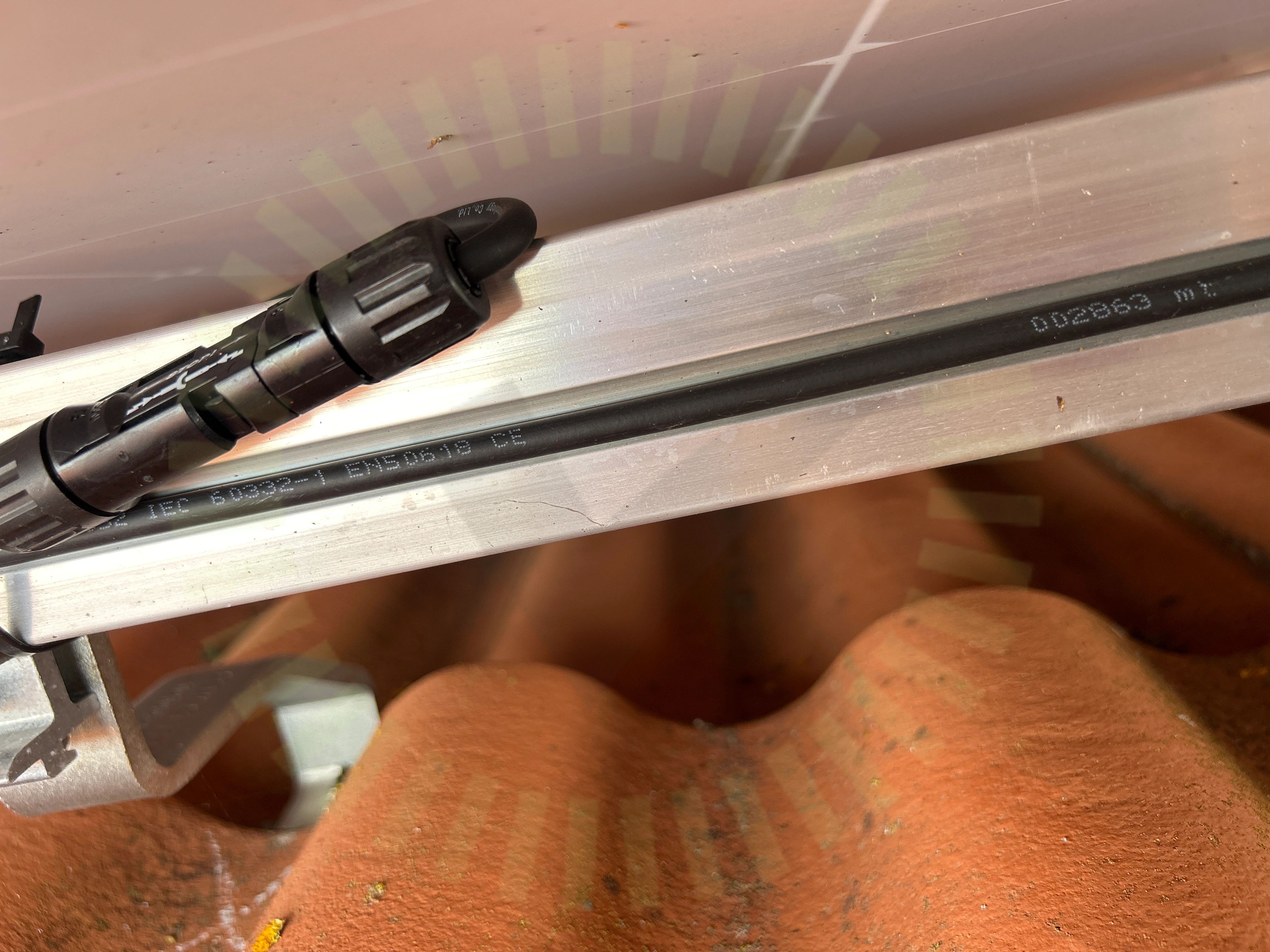

2.1 Panelkablagets böjradie
Inte godkänd
Kablagets böjradie är för skarp.

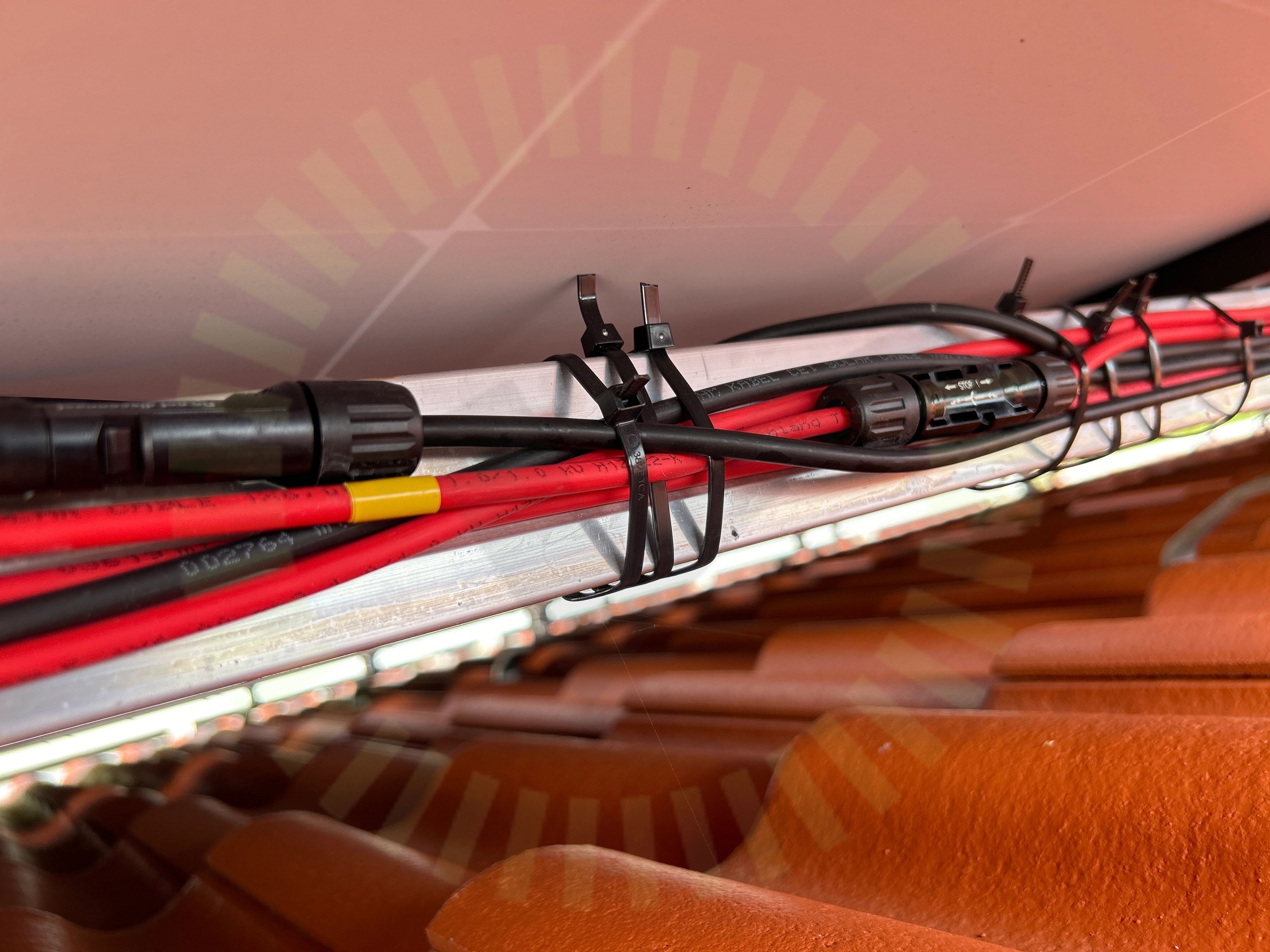

2.2 Föremål mot bakstycke
Inte godkänd
Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.
Godkända kontrollpunkter
13/16
Ej tillgängligt vid besiktning
1/16
Tak 1, Schletter: Rapid Roof Hooks
Anmärkningar
5/25

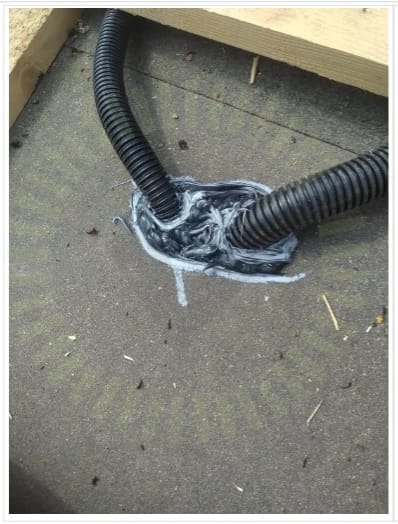

3.1 Takgenomföring
Inte godkänd
Takgenomföring är inte fackmässigt utförd.

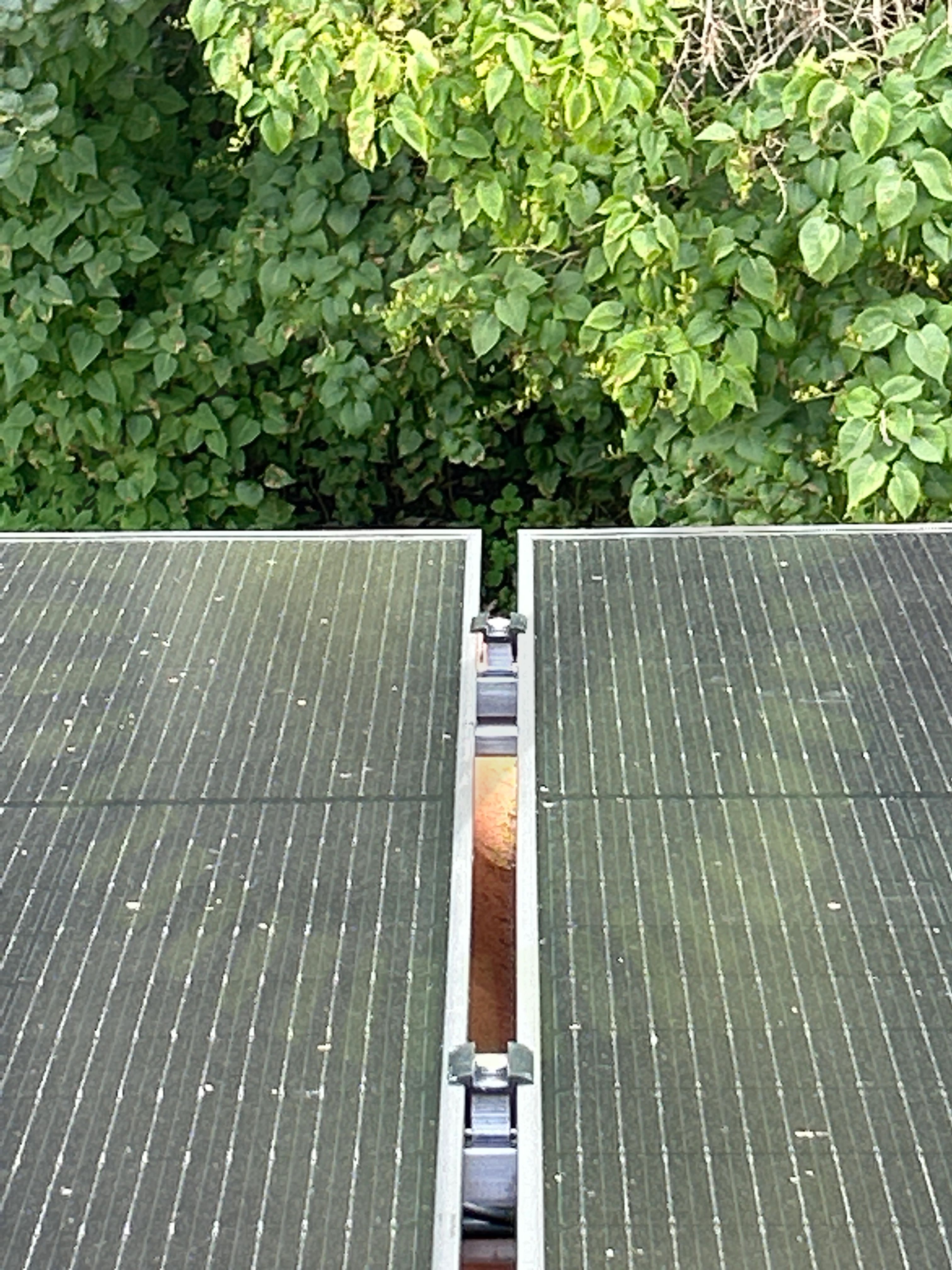

3.2 Mittklämmor
Inte godkänd
Mittfästen är inte monterade korrekt, paneler ligger inte emot klämman tillräckligt.

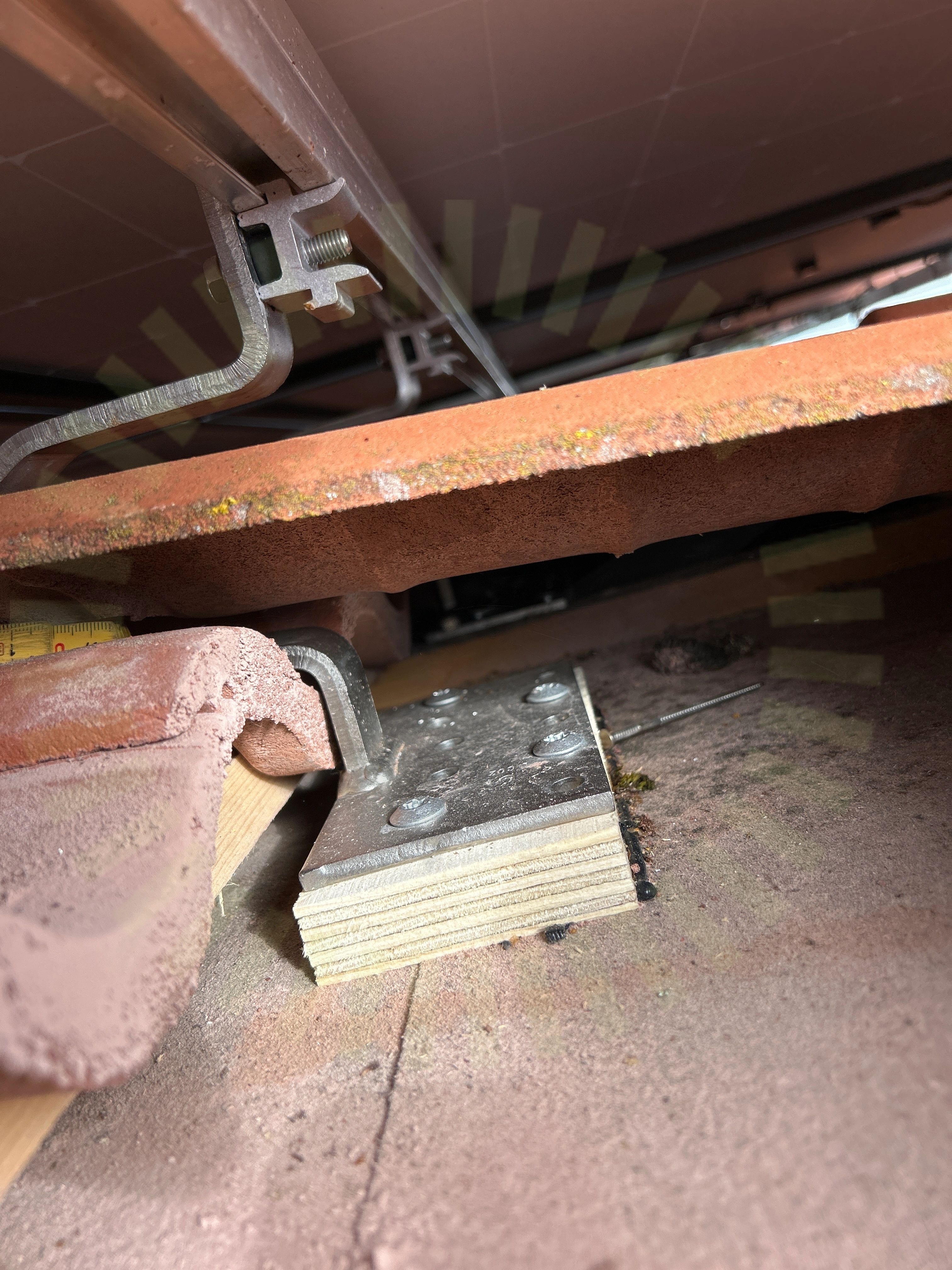

3.3 Råspontsinfästning
Inte godkänd
Infästning i råspont ej tillåtet av schletter. Alla infästningar ska följa lastberäkningens anvisningar.

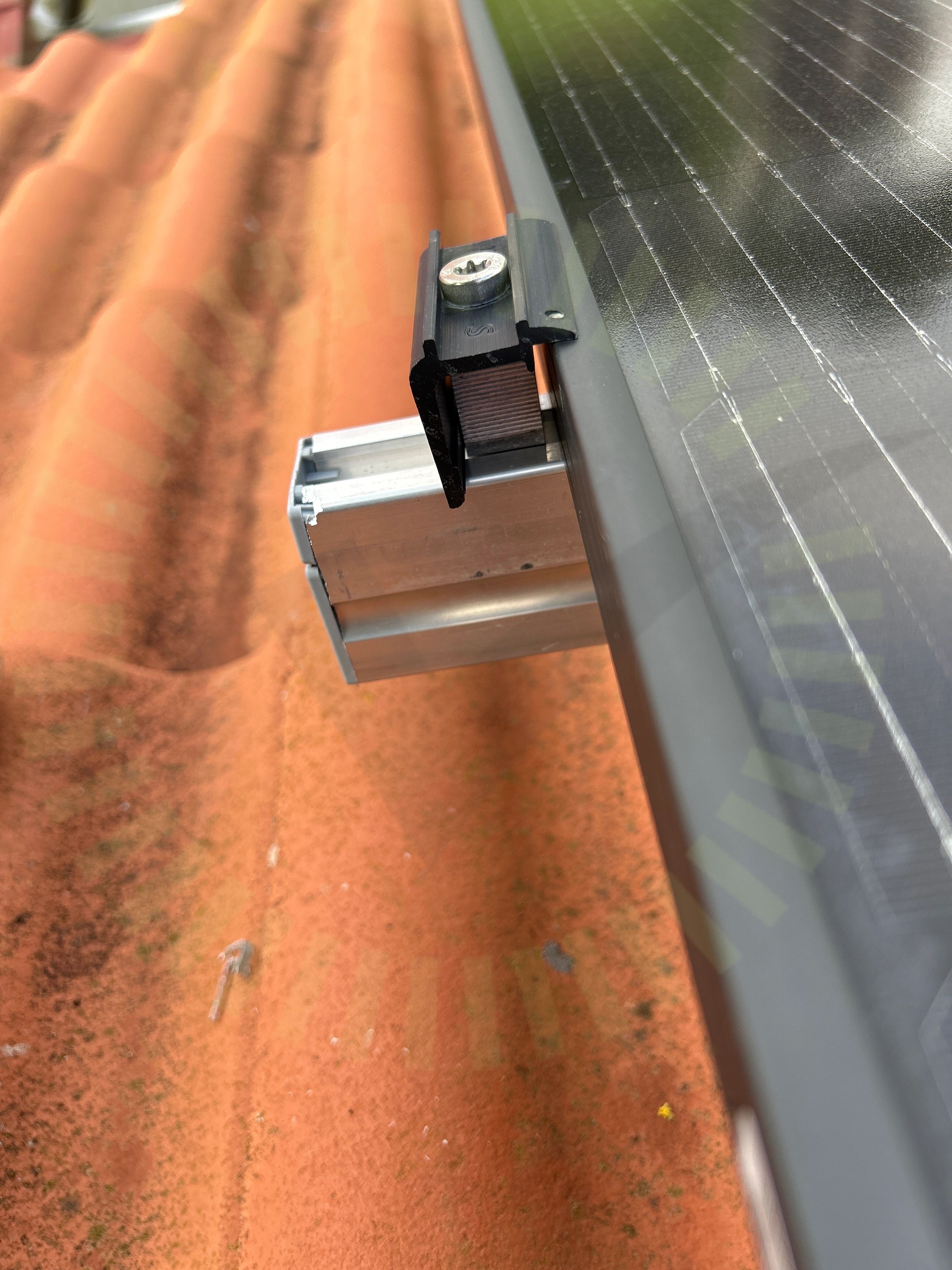

3.4 Ändklämmor
Inte godkänd
Ändklämmor är inte monterade korrekt. Klämman sitter snett och överlappar inte tillräckligt.
3.5 Takstolsinfästning
Inte godkänd
Takstolsinfästning ej enligt tillverkarens anvisningar.
Godkända kontrollpunkter
20/25
Undercentral
Anmärkningar
1/9

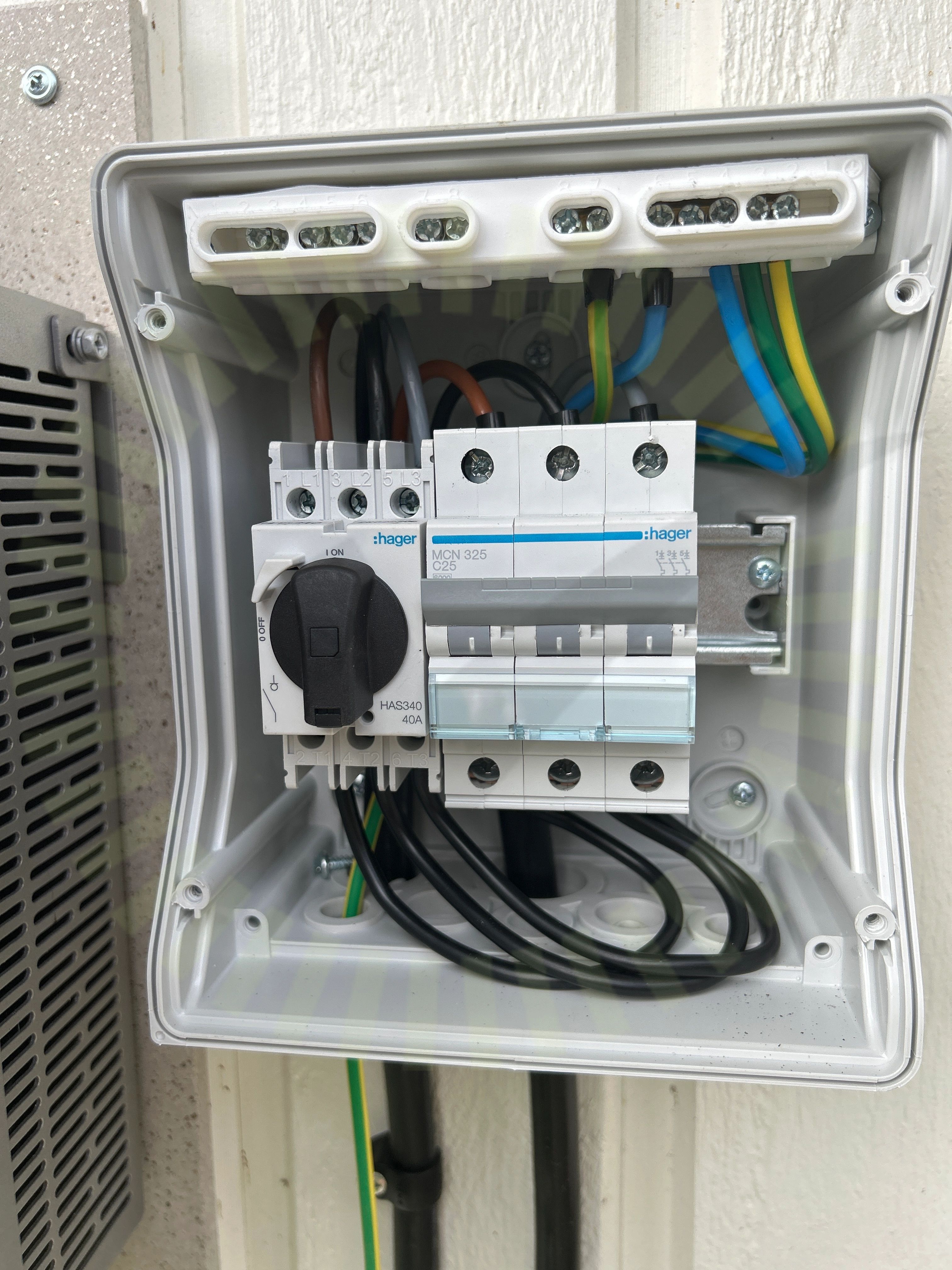

4.1 PEN-ledare
Inte godkänd
Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
Godkända kontrollpunkter
8/9
Varselmärkning
Anmärkningar
2/5

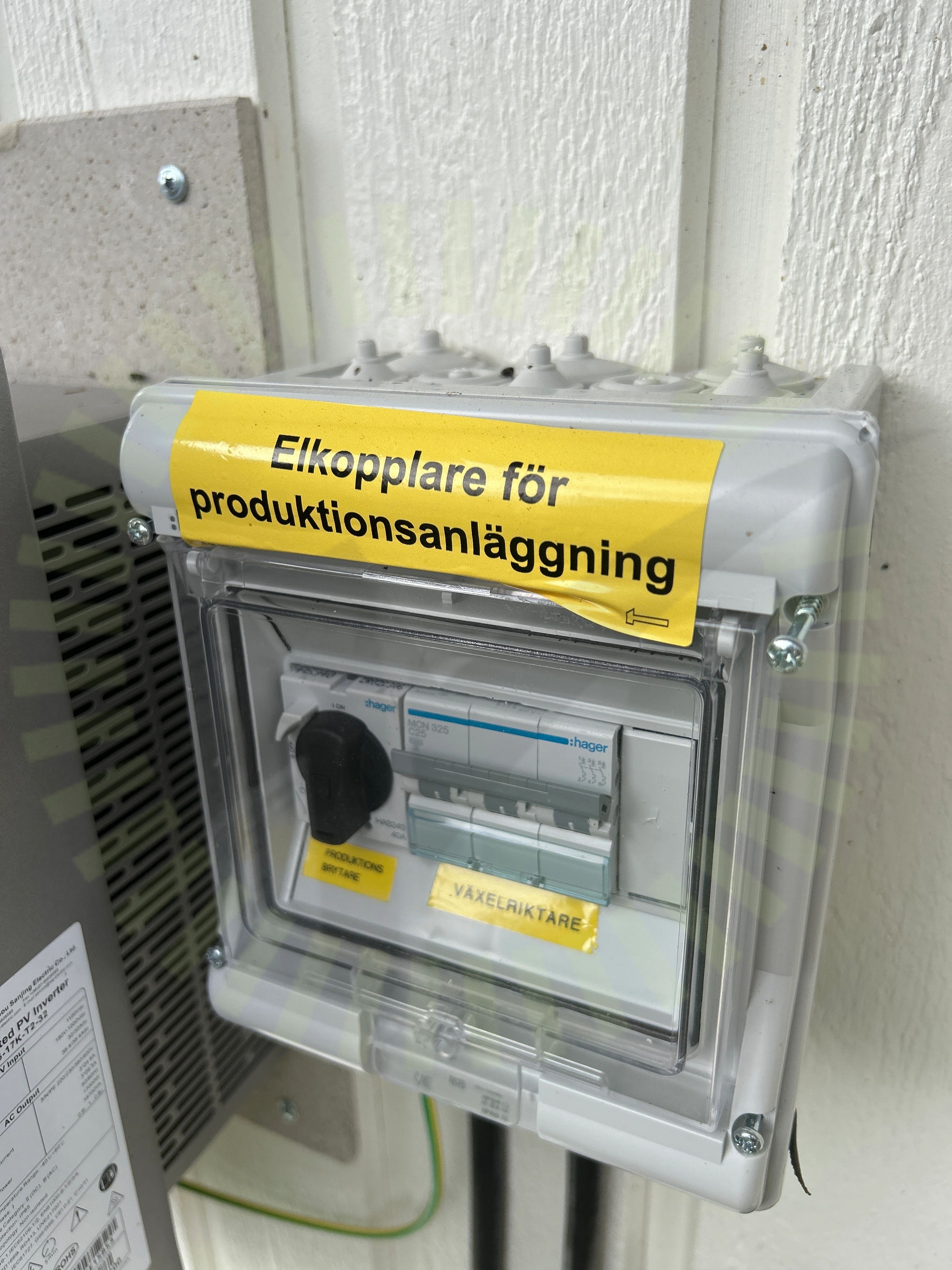

5.1 Tillförlitligt fäst
Inte godkänd
Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.
5.2 Varning för backspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för bakspänning saknas enligt krav på undercentral. Se referens.
Godkända kontrollpunkter
3/5
Växelriktare
Anmärkningar
4/34

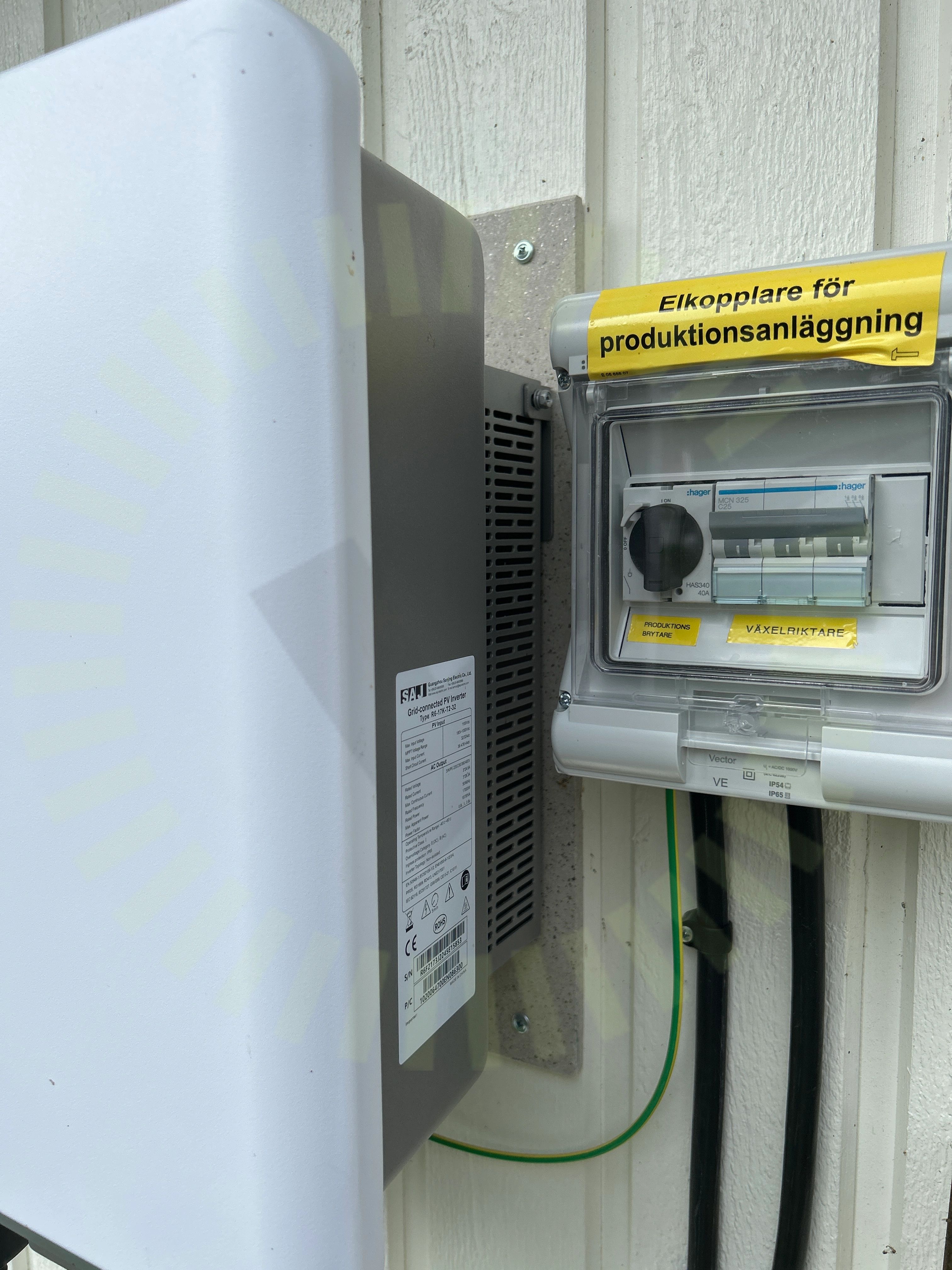

6.1 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar. Kapsling blir varm pga värmen från växelriktaren.
6.2 AC Kablage förläggning
Inte godkänd
AC kablage är inte lämpligt uppfäst. Saknar klammer mellan växelriktare och kapsling. Detta påverkar även dragavlastningen på kabeln.
6.3 Dubbel matning
Inte godkänd
Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

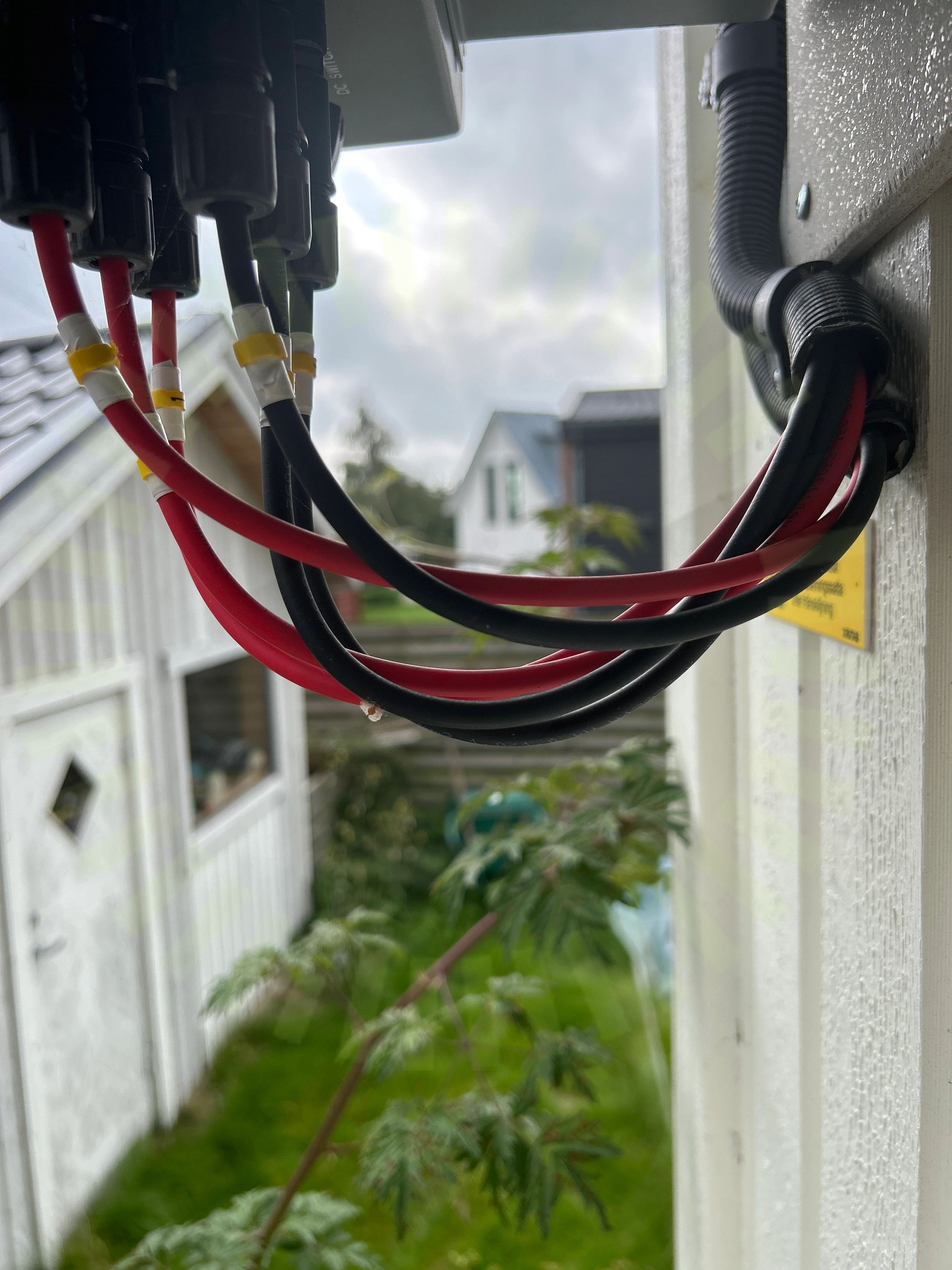

6.4 Stress på kontakter
Inte godkänd
Växelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.
