Besiktningsrapport
8.2
Installation genom
Solsystem Sverige AB
Datum
5 september 2023
Ort
Åsa, Hallands län
AC Böjradie
Stress på kontakter
Fästens placering
+ 11
83% godkända
17% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10-54HBB/-V
Montagesystem
Schletter: Rapid Roof Hooks
Växelriktare
SAJ: R6-15-25K-T2
Tillbehör
Undercentral
Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Tak 1, DMEGC: DM(XXX)M10-54HBB/-V
Anmärkningar
5/16

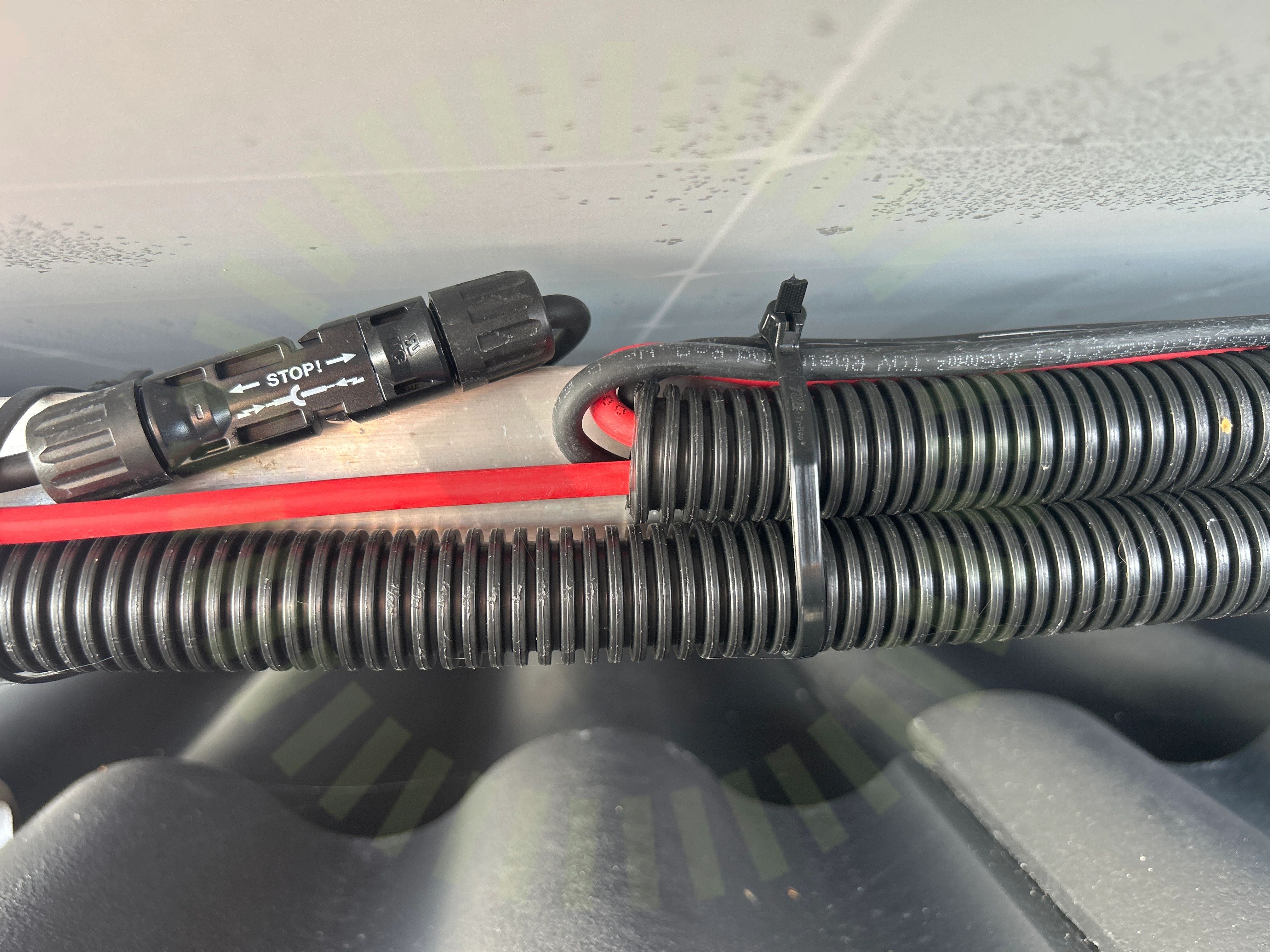

2.1 Panelkablagets böjradie
Inte godkänd
Kablagets böjradie är för skarp.

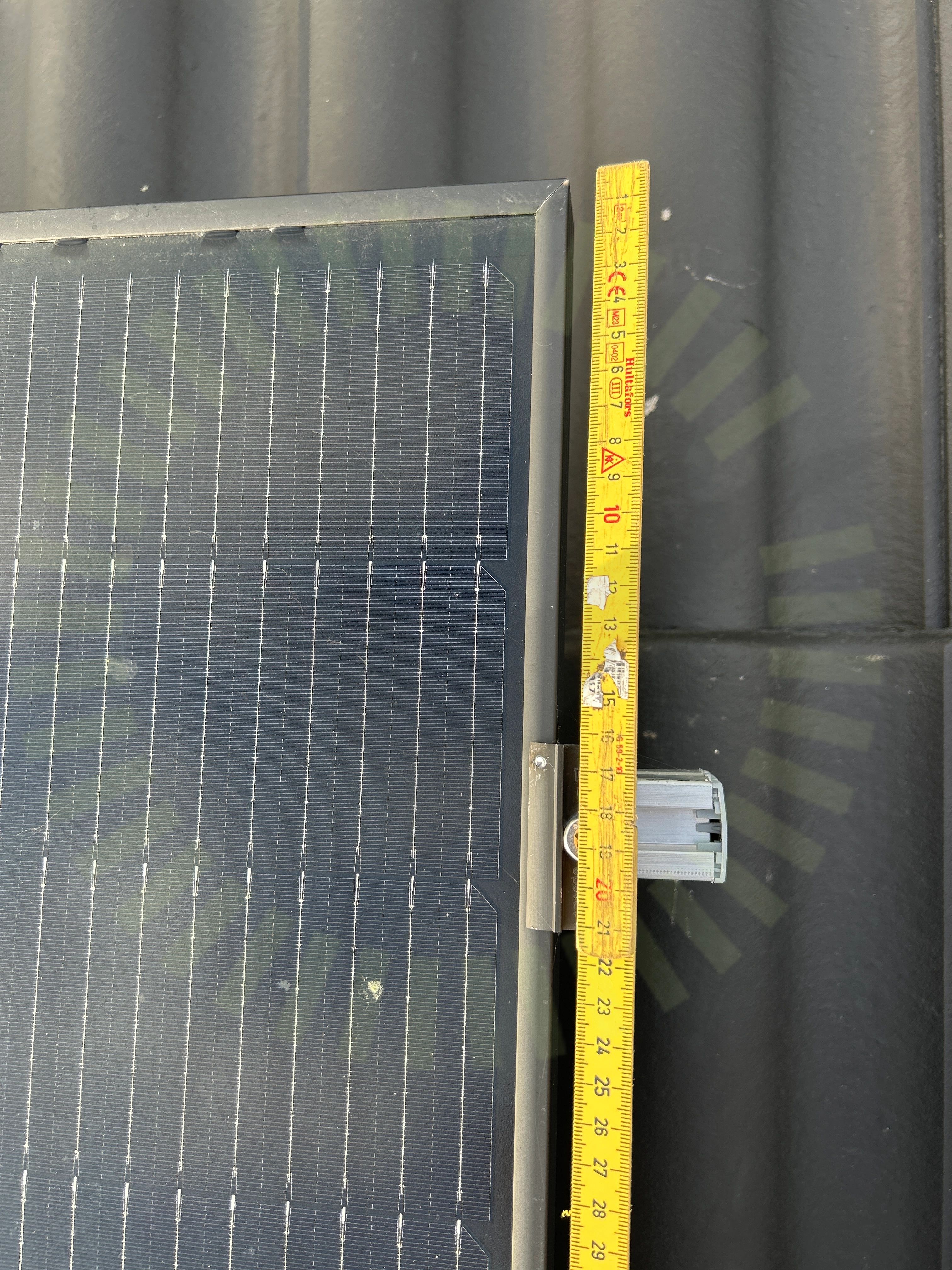

2.2 Fästens placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
2.3 Föremål mot bakstycke
Inte godkänd
Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

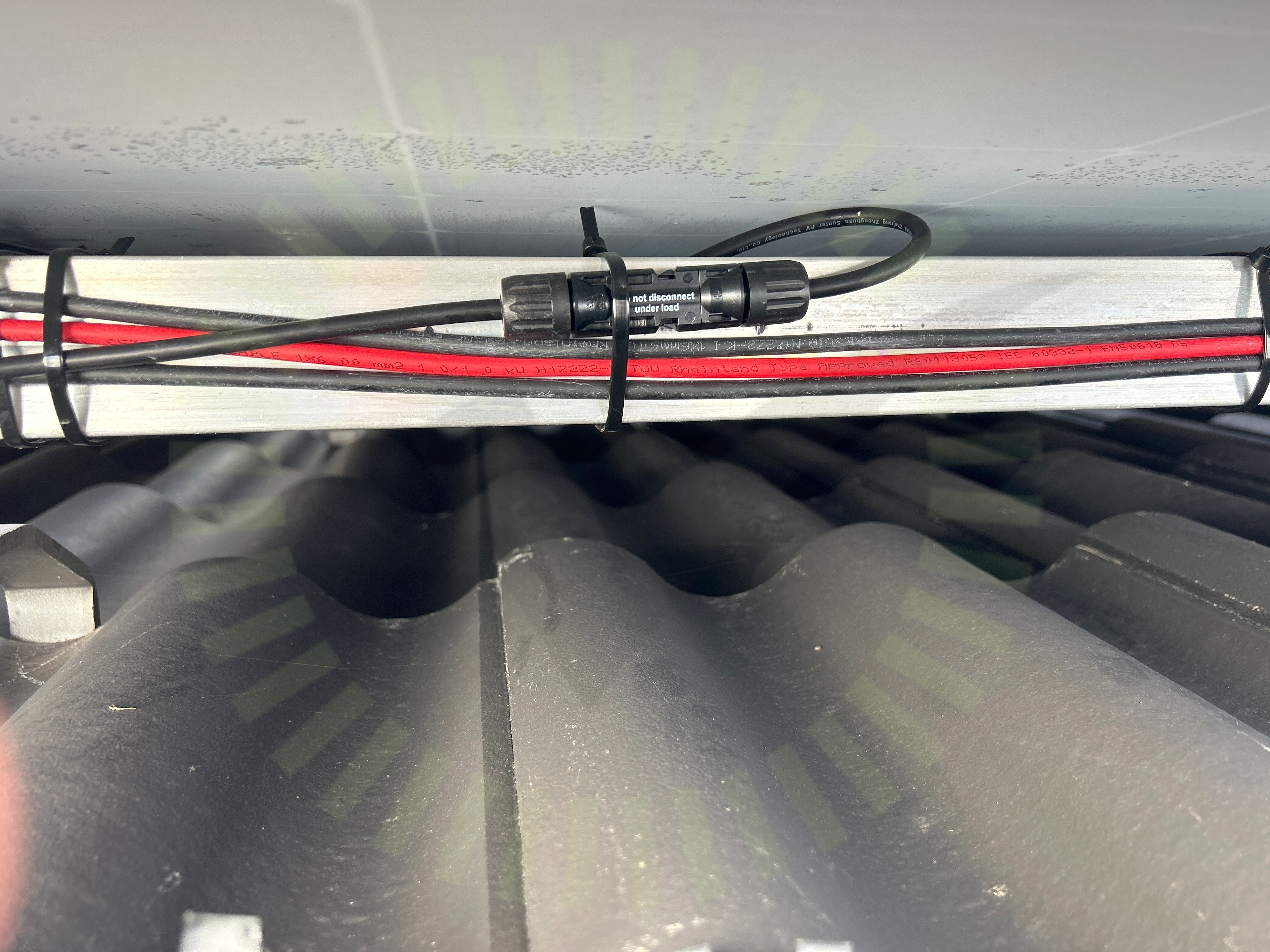

2.4 Kontaktdon
Inte godkänd
Buntband får inte placeras över kontaktdonens hölje.

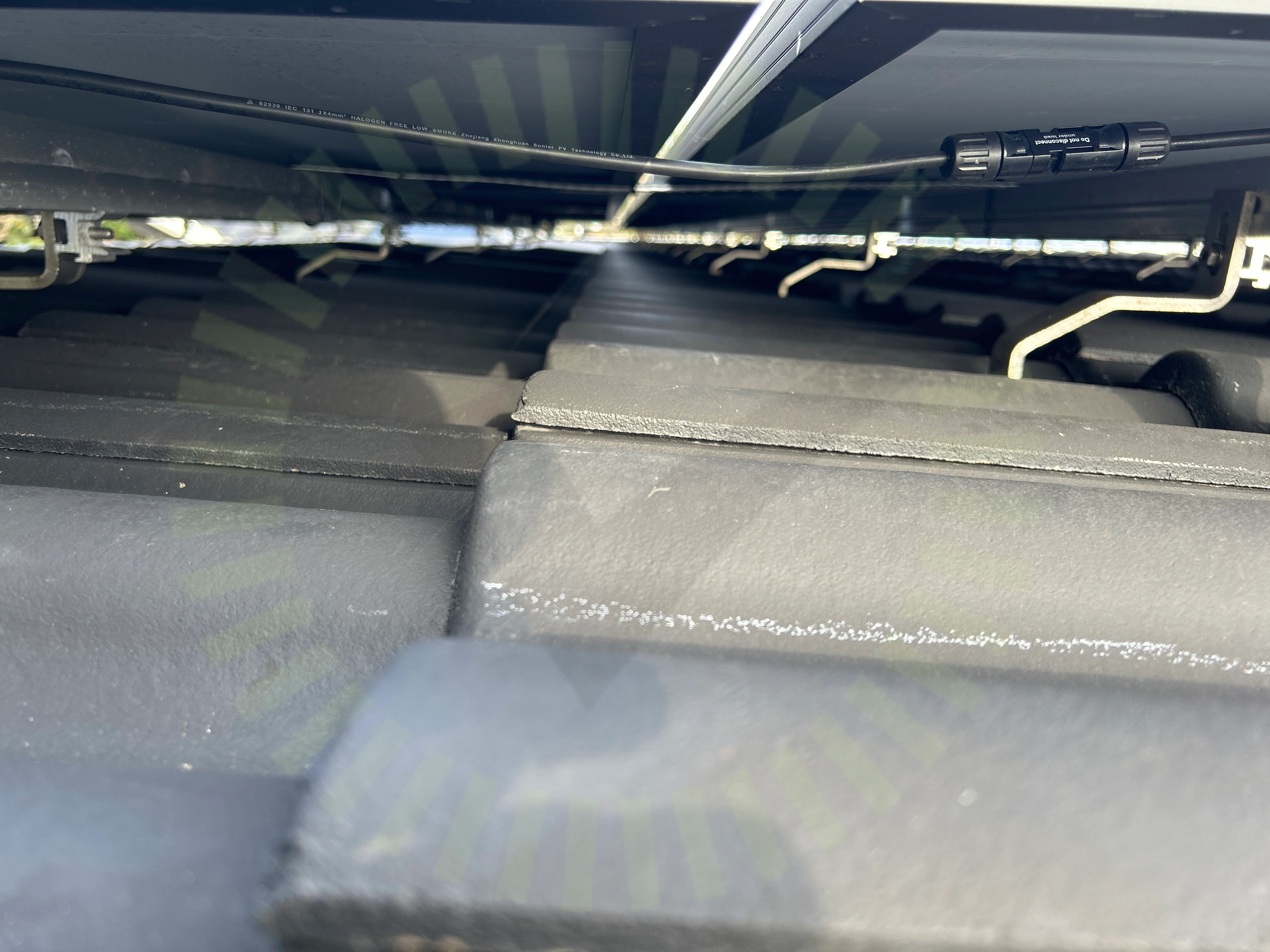

2.5 Stress på kontakter
Inte godkänd
Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
Godkända kontrollpunkter
10/16
Ej tillgängligt vid besiktning
1/16
Tak 1, Schletter: Rapid Roof Hooks
Anmärkningar
5/25
3.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.

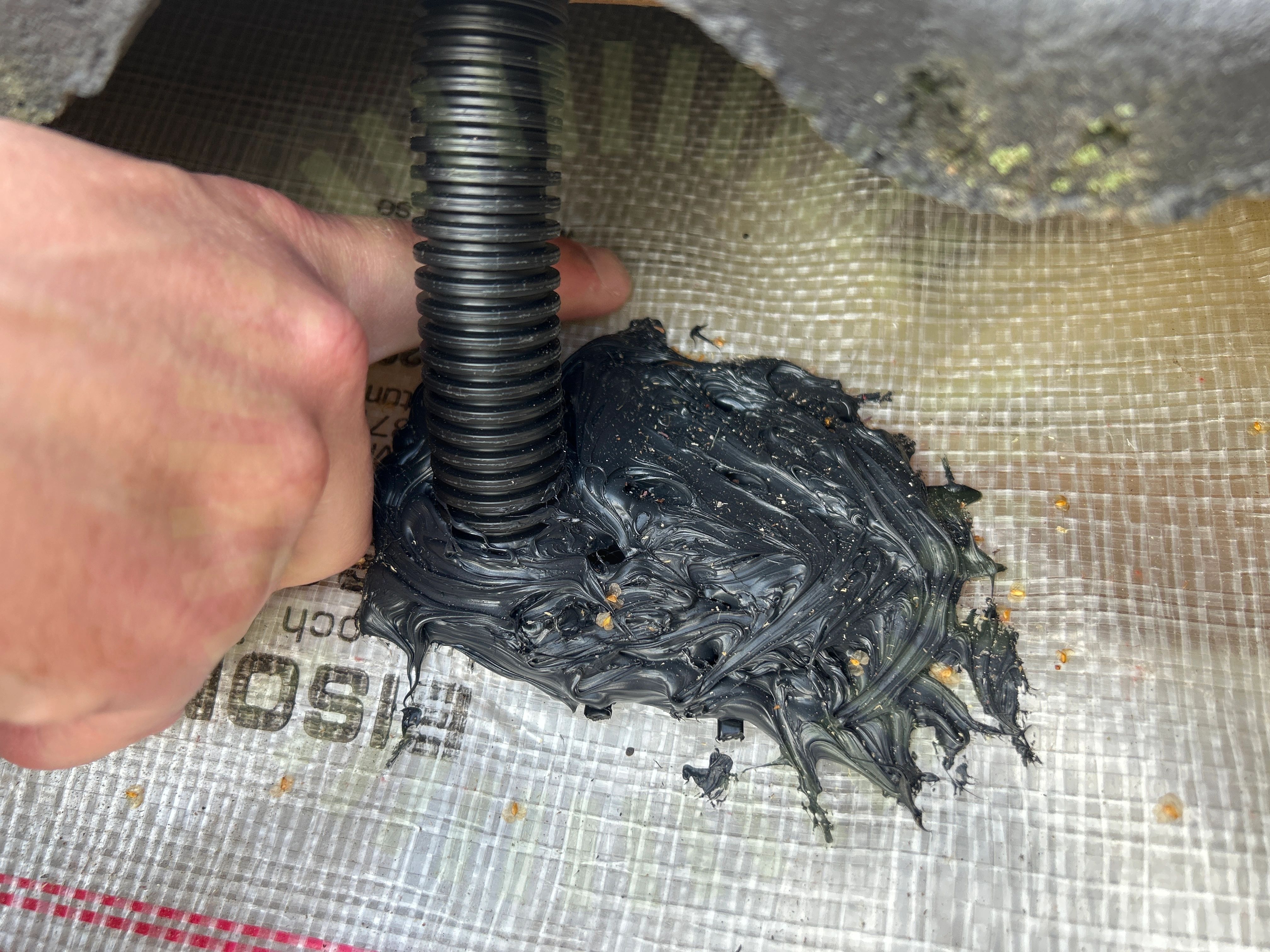

3.2 Takgenomföring
Inte godkänd
Takgenomföring är inte fackmässigt utförd.

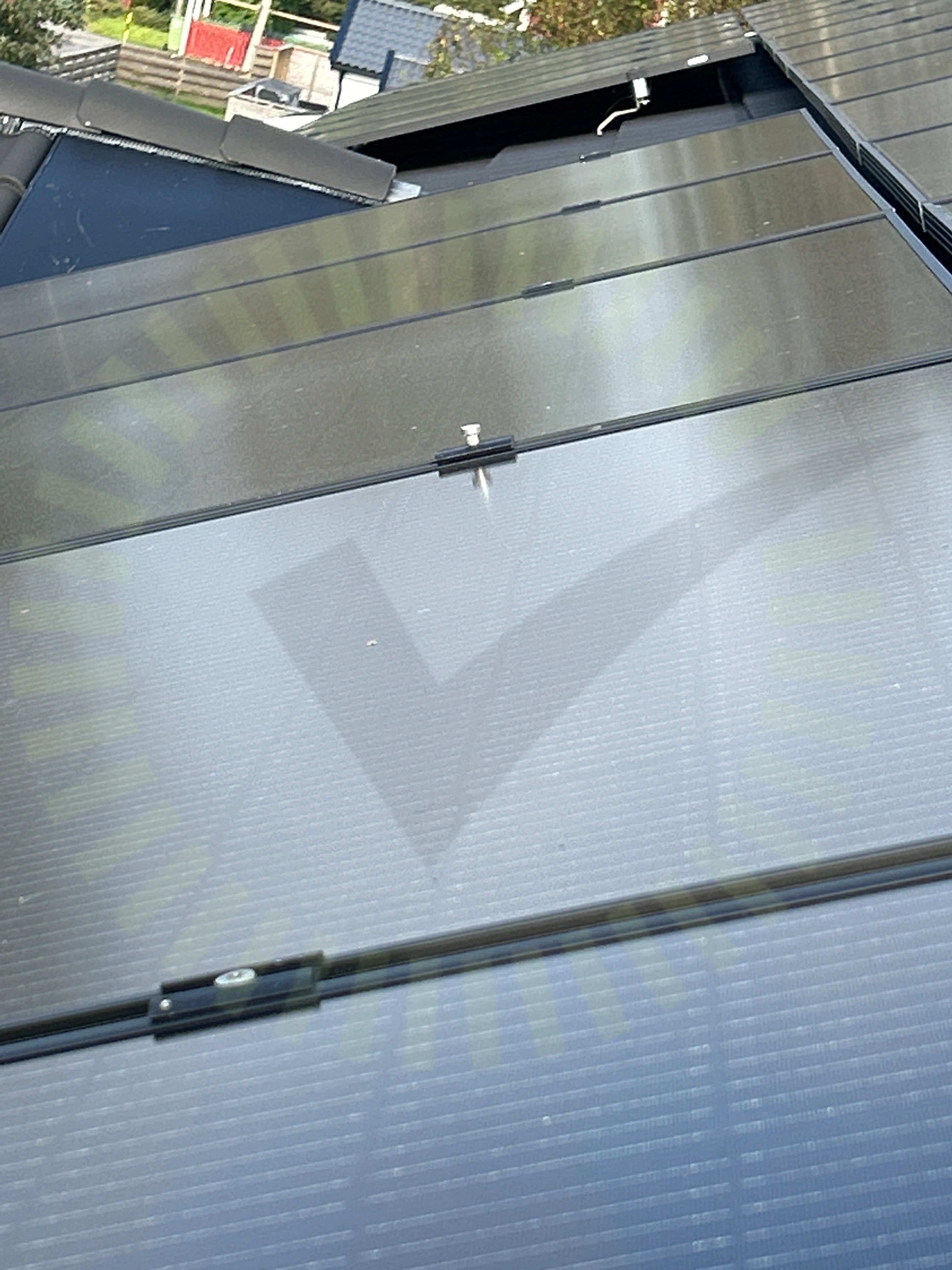

3.3 Mittklämmor
Inte godkänd
Mittfästen är inte monterade korrekt.

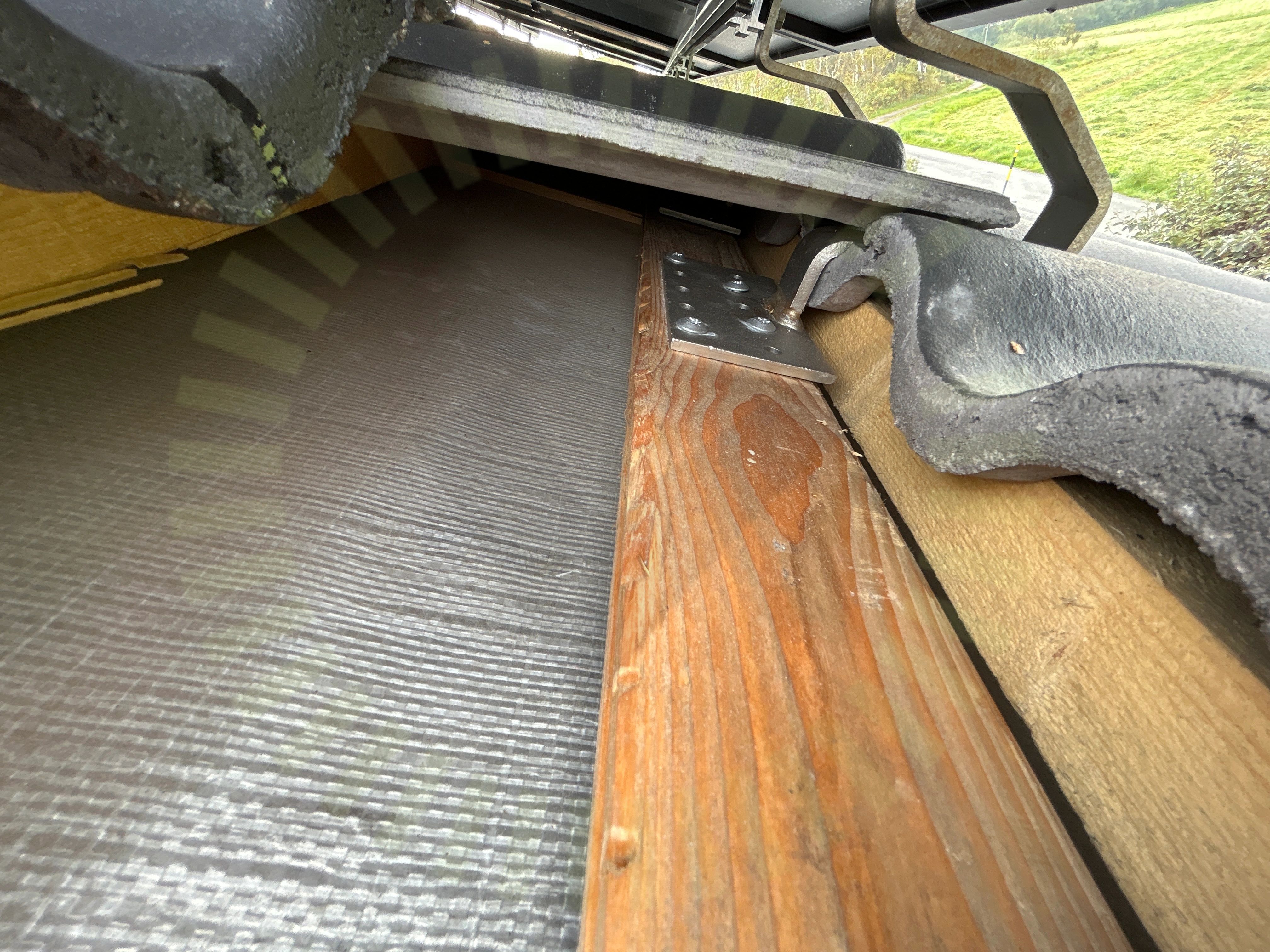

3.4 Råspontsinfästning
Inte godkänd
Infästning är enbart godkänt i takstol enligt schletter. Alla infästningar ska följa lastberäkningens anvisningar.

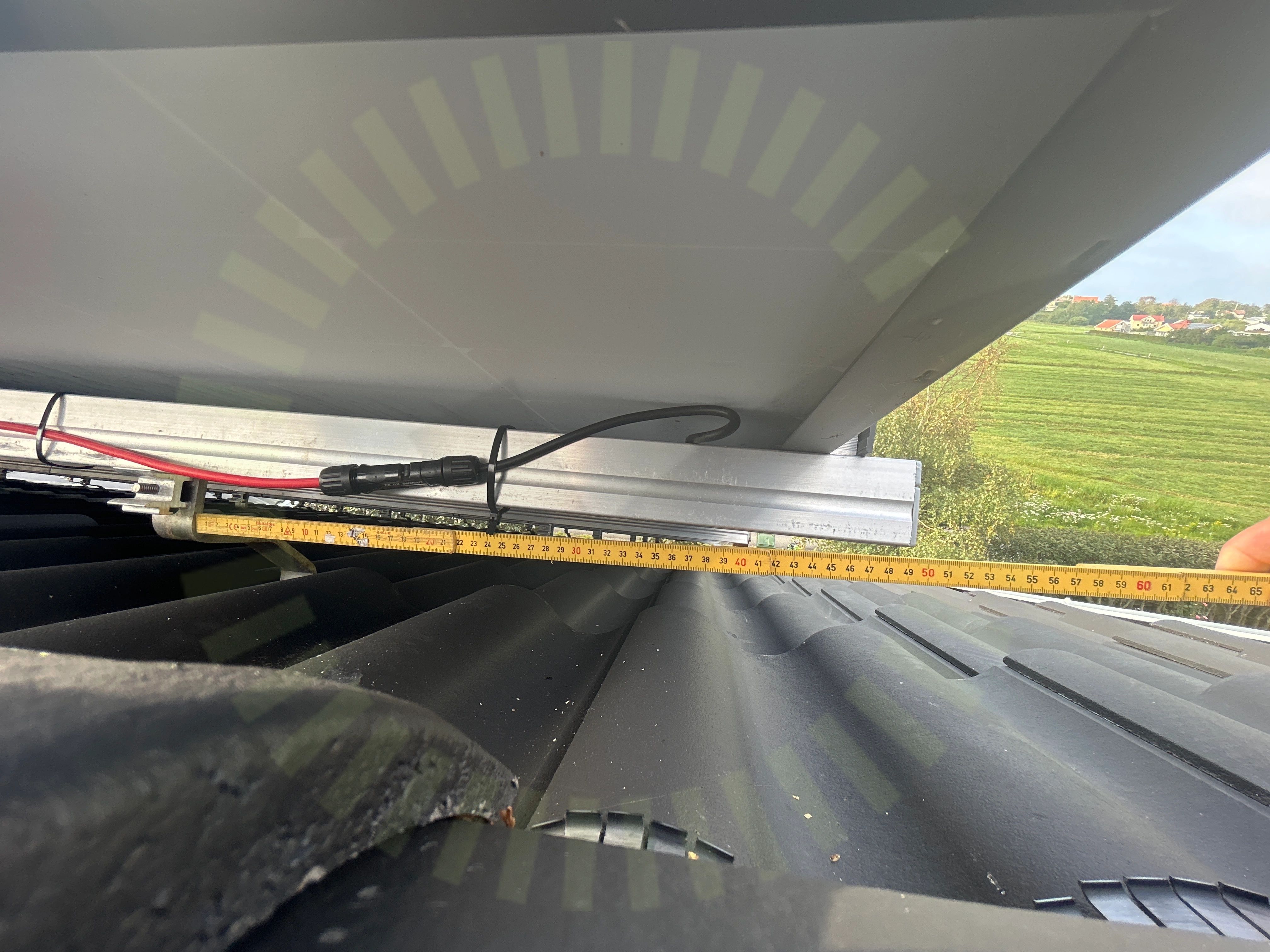

3.5 Skenornas överhäng
Inte godkänd
Överhänget från sista infästningskrok är inte korrekt. Överstiger lastberäkningens max.
Godkända kontrollpunkter
20/25
Undercentral
Anmärkningar
1/9

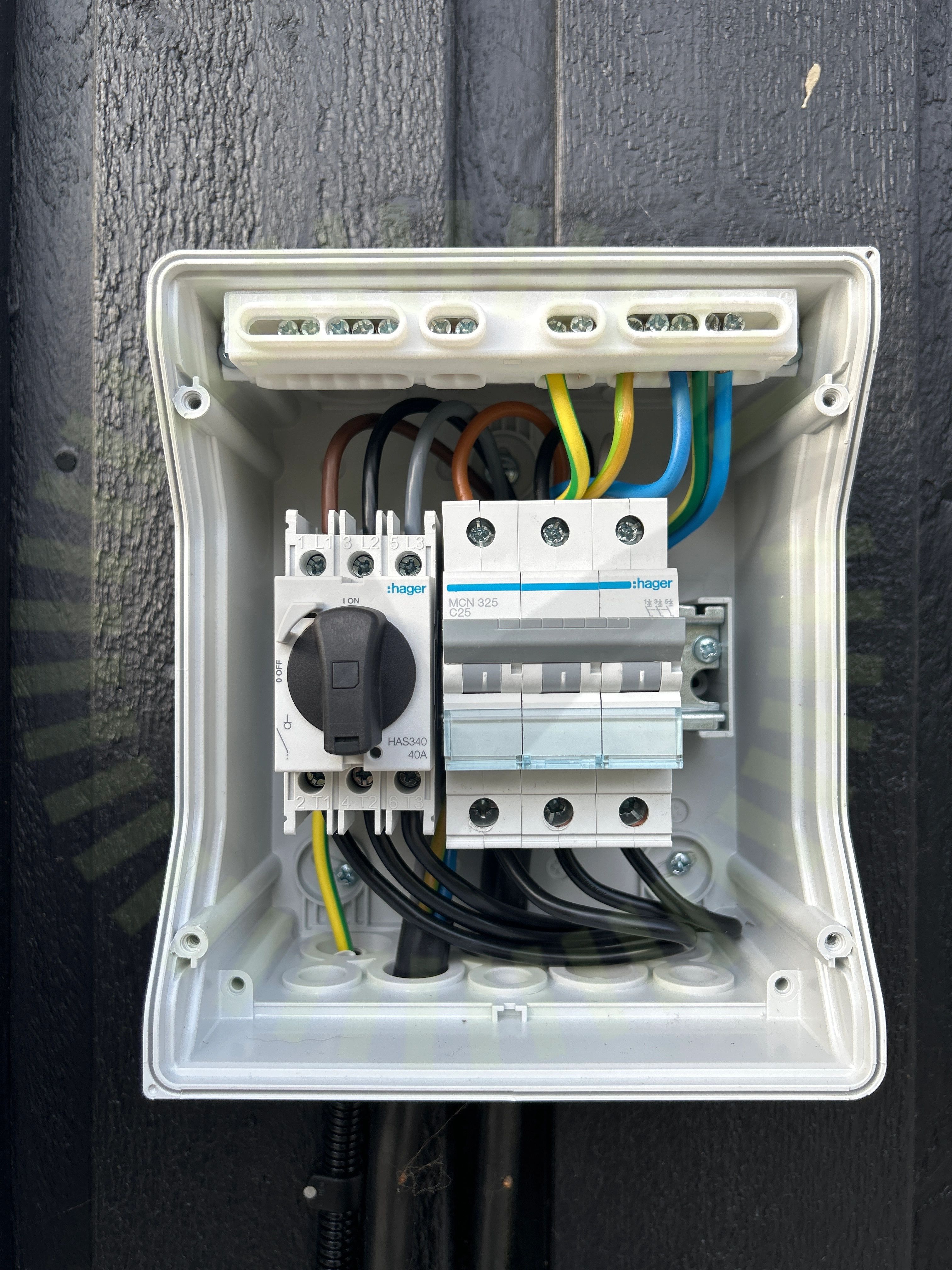

4.1 PEN-ledare
Inte godkänd
Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
Godkända kontrollpunkter
8/9
Varselmärkning
Anmärkningar
2/5

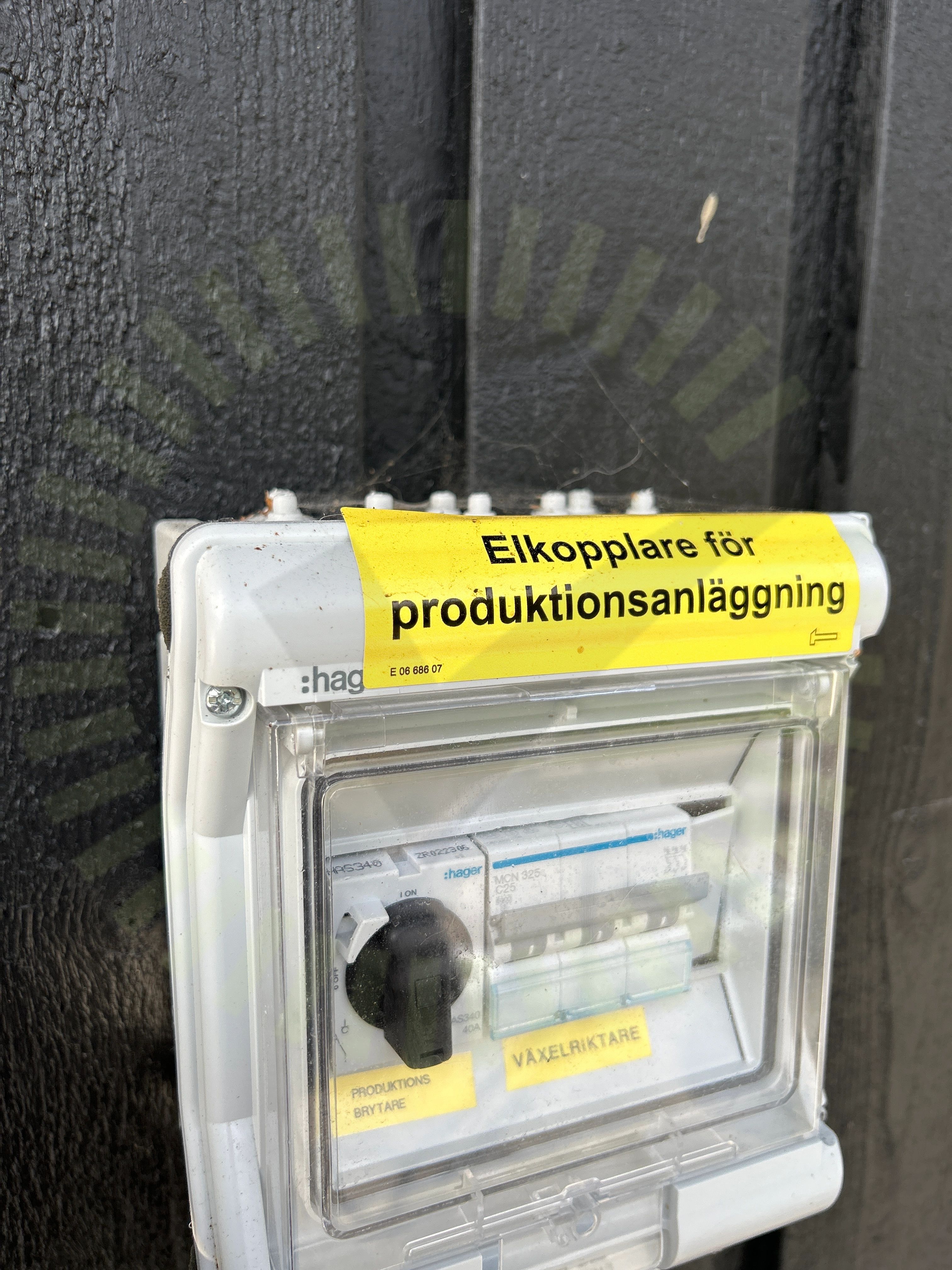

5.1 Tillförlitligt fäst
Inte godkänd
Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.
5.2 Varning för backspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för bakspänning saknas på undercentral enligt krav. Se referens.
Godkända kontrollpunkter
3/5
Växelriktare
Anmärkningar
4/34

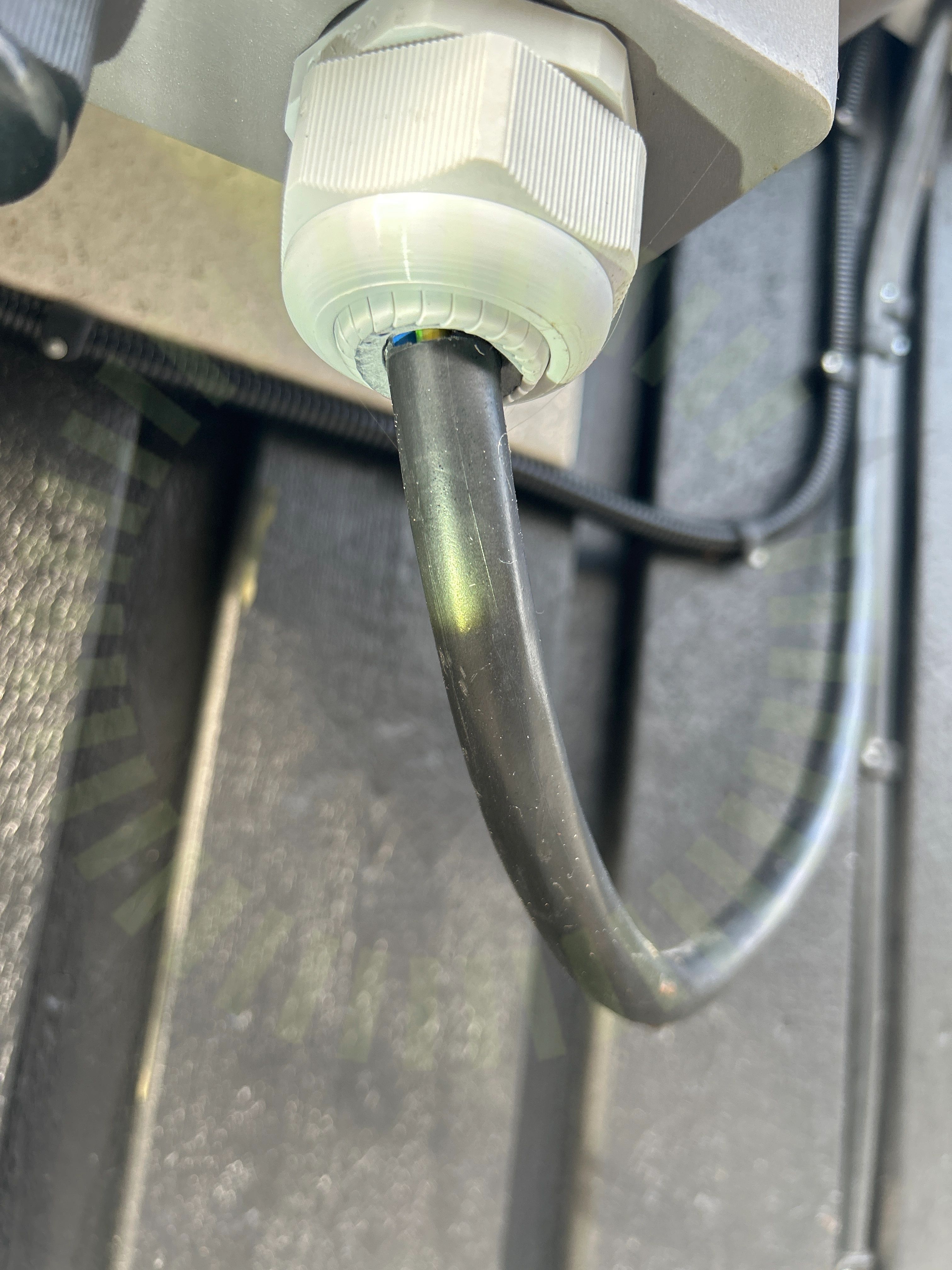

6.1 Förskruvning
Inte godkänd
Växelriktarens förskruvning är inte korrekt ansluten.
6.2 AC Böjradie
Inte godkänd
Kabelns böjradie inte godkänd.
6.3 Dubbel matning
Inte godkänd
Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

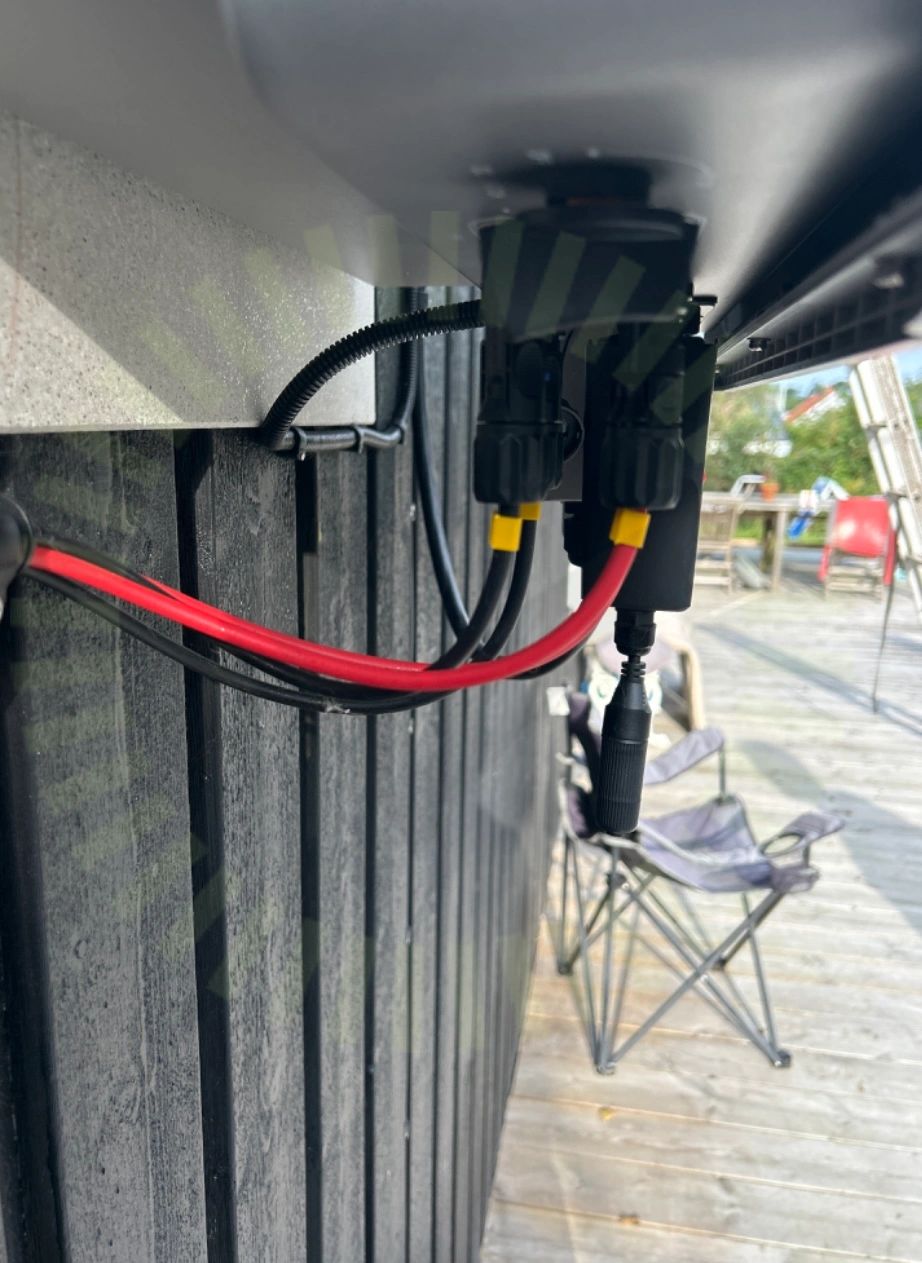

6.4 Stress på kontakter
Inte godkänd
Växelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.
