Besiktningsrapport

7.1

Installation genom

Uddevalla Energi AB

Datum

16 februari 2023

Ort

Lilla Edet, Västra Götalands län

Avstånd panna

Främmande material

Kabeluppfästning

Varning för likspänning

80% godkända20% ej godkända

Om installationen

PanelerSunTech: STPXXXS - C72/V

MontagesystemSchletter skena med Weland Råspontsinfästning

VäxelriktareSunGrow: SG15-20RT

Installerad av Uddevalla Energi AB som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Tak 1, Schletter skena med Weland Råspontsinfästning

Anmärkningar

7/18

1.1 Avstånd panna

Inte godkänd

Takkrok ligger mot underliggande takpannor

MA5102 Sid 1 (1) | Version 3 - 221101

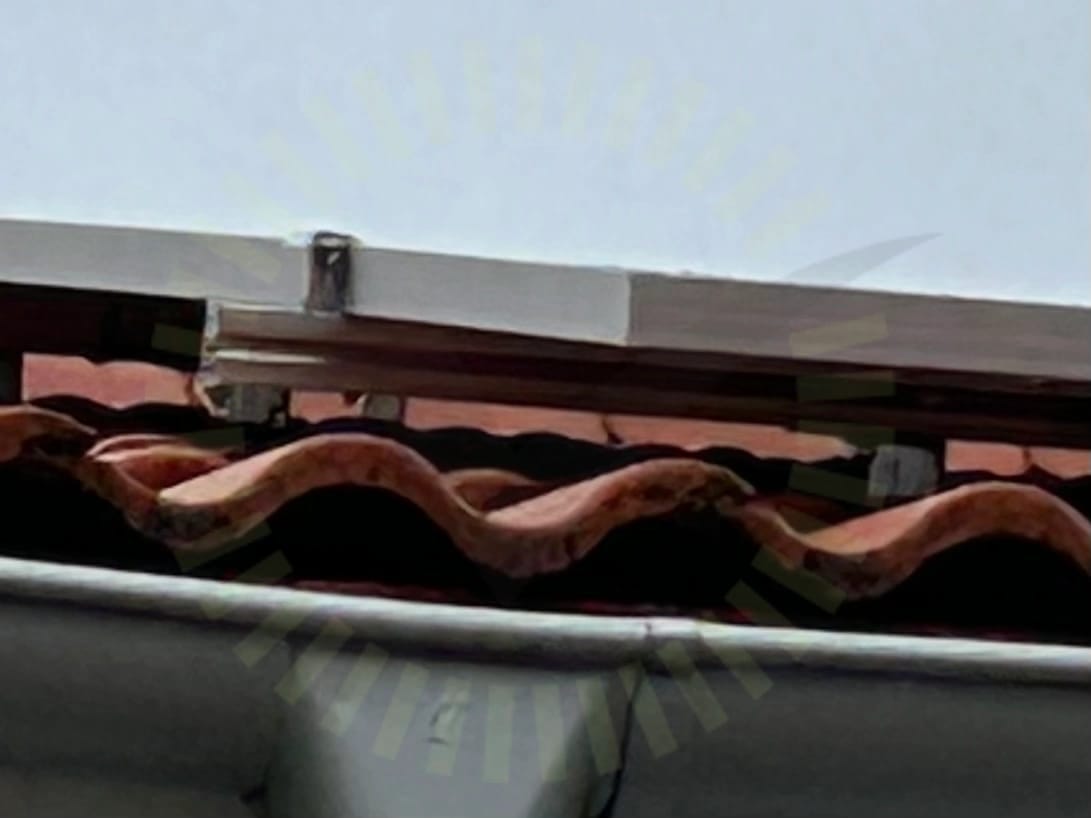

1.2 Främmande material

Inte godkänd

Blandade montage system

Tillverkarens anvisningar

1.3 Infästningar CC mått

Inte godkänd

Lastberäkning saknas för systemet.

MA5102 Sid 1 (1) | Version 3 - 221101

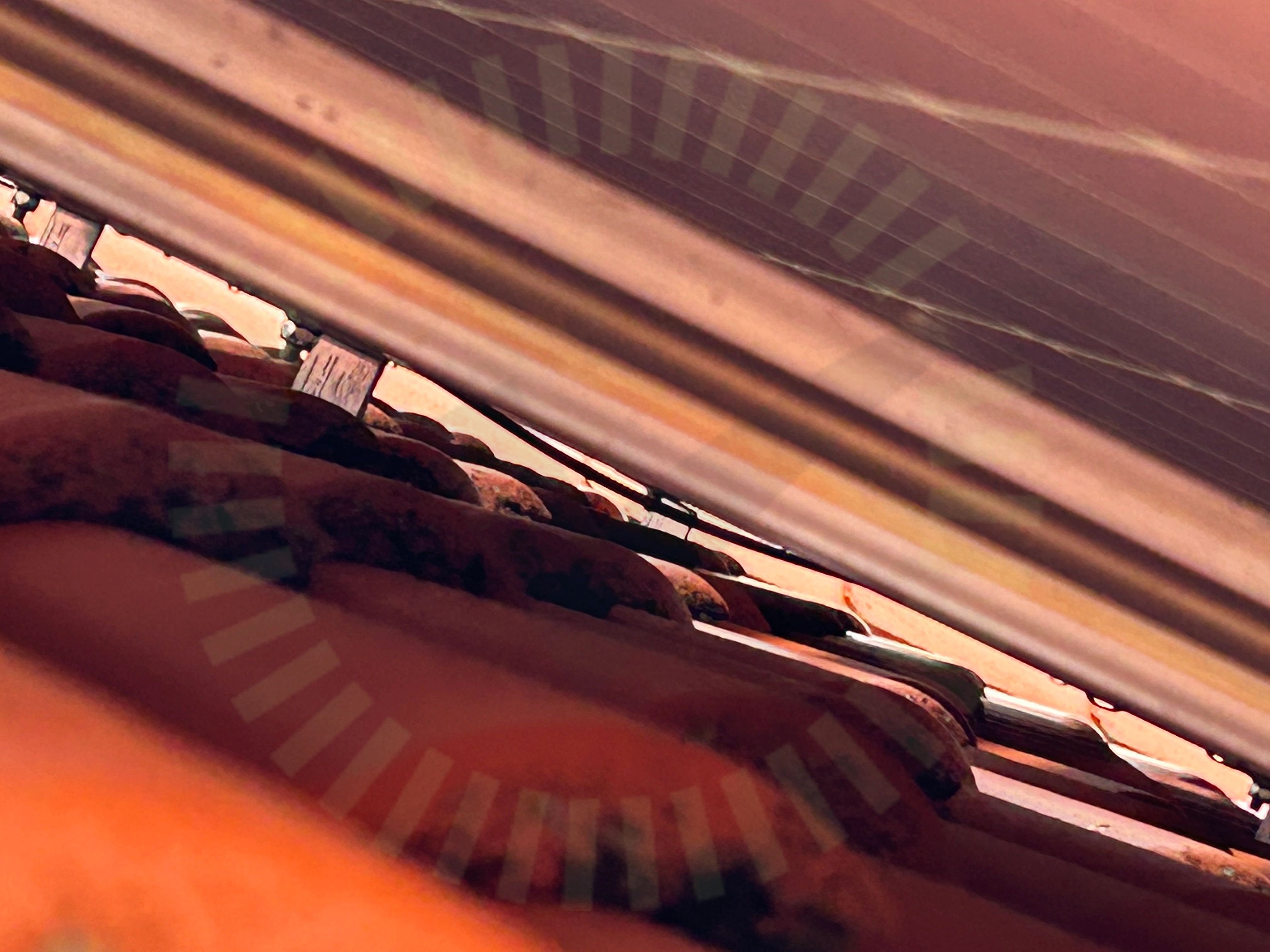

1.4 Kabeluppfästning

Inte godkänd

Lösa kablar under panelerna

SS 436 40 00 (712.521.101 och 522.8.4)

1.5 Skenornas överhäng

Inte godkänd

Lastberäkning saknas. 36cm överhäng

1.6 Skenornas infästning

Inte godkänd

Skenor och infästningar är från olika tillverkare. Korrekt infästning mellan de båda saknas.

1.7 Snö- och Vindlastberäkning

Inte godkänd

Två system blandade. Lastberäkning för systemet saknas.

Tillverkarens anvisningar

Godkända kontrollpunkter

10/18

Infästning RåspontMittklämma rätt förläggningMittklämmorShimsSkadorSkarp kantSkyddTakgenomföringVäderbeständigt materialÄndklämmo

Ej tillgängligt vid besiktning

1/18

Skenskarvar

Tak 1, SunTech: STPXXXS - C72/V

Godkända kontrollpunkter

10/12

SkuggaDräneringshålFästens storlekFöremål bakstyckeHöjdskillnadLutningMellanrumSkadorSolpaneler: Fästen: PlaceringSträngförläggning

Ej tillgängligt vid besiktning

2/12

DragavlastadeFörbindelse av kontakter

Varselmärkning

Anmärkningar

2/4

3.1 Informering av solceller

Inte godkänd

Märkning saknas

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

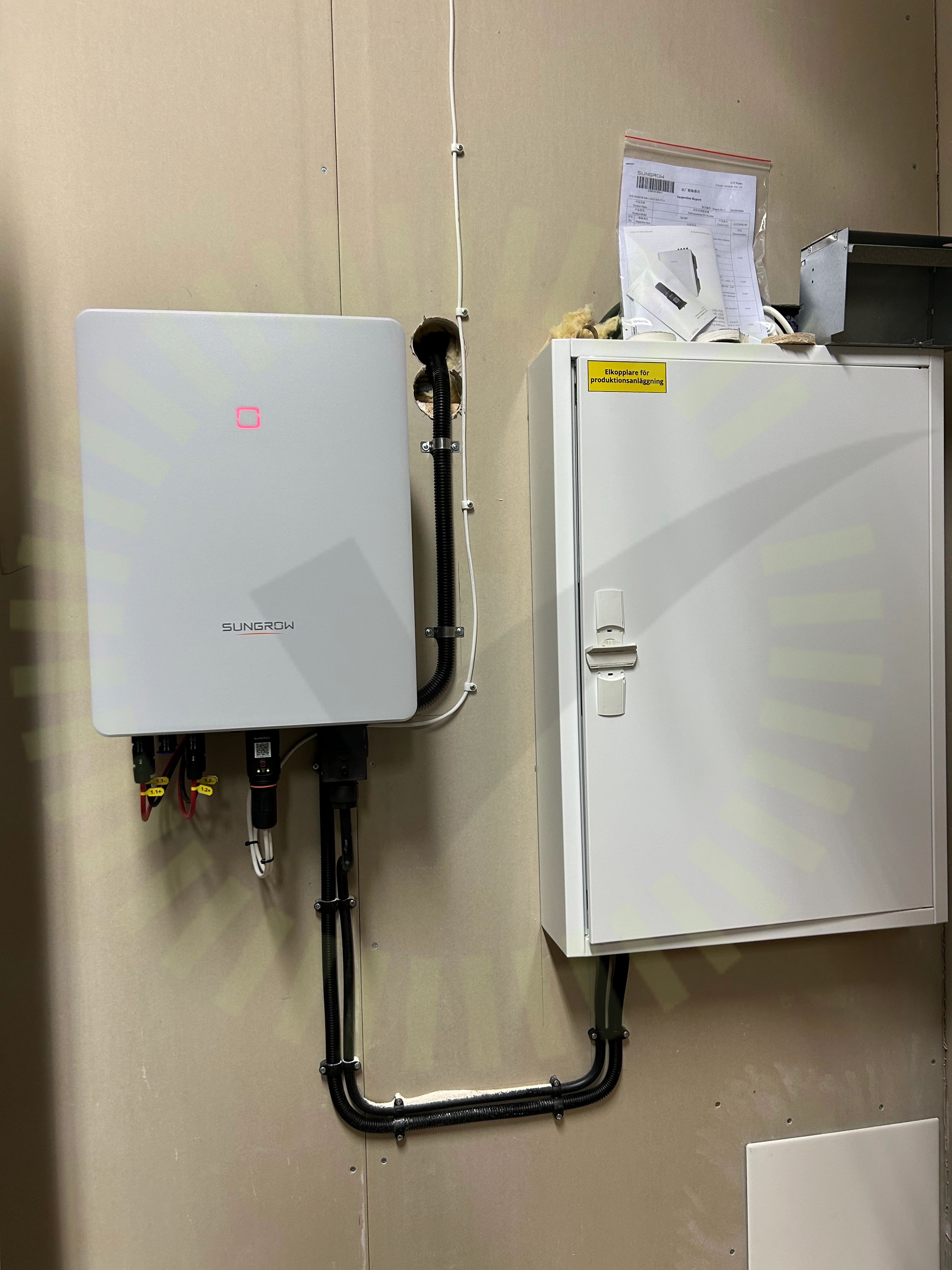

3.2 Varning för likspänning

Inte godkänd

Märkning saknas

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

2/4

Tillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

2/28

4.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll finns ej

ELSÄK-FS 2022:1 (3 kap. 6 §)

4.2 Strängschema

Inte godkänd

Strängschema finns ej

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

26/28

AC BöjradieAC FörläggningAC GenomföringarAC KabelAC kabel skarp kantAC Skador på kabelAnslutningDC FörläggningDC Genomföringar DC Kablage egenskaperDC KontakterDC Skador på kabelDC Yttre påverkanFastsäkring av produktFörskruvningHuvudsäkringInfästningKabelLedare fastspändaMärkningPEPlaceringSkadorSäkringUtrymmeVinkel
