Institutet för Solenergikvalitet

Besiktningsrapport

8.5
x

Installation genom

1KOMMA5°

Datum

10 maj 2023

Ort

Spånga, Stockholms län
Ballastsystem
Fästens placering
Skenskarvar
89% godkända11% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V
MontagesystemK2: Speedrail Ballast
VäxelriktareGroWatt: MOD 10-15KTL3-X
TillbehörSäkerhetsbrytare AC
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema saknas

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

2/3
AvtalMätprotokoll DC

Kapsling

Godkända kontrollpunkter

9/9
BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Tak 1, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

3/14
Fästens placering

3.1 Fästens placering

Inte godkänd

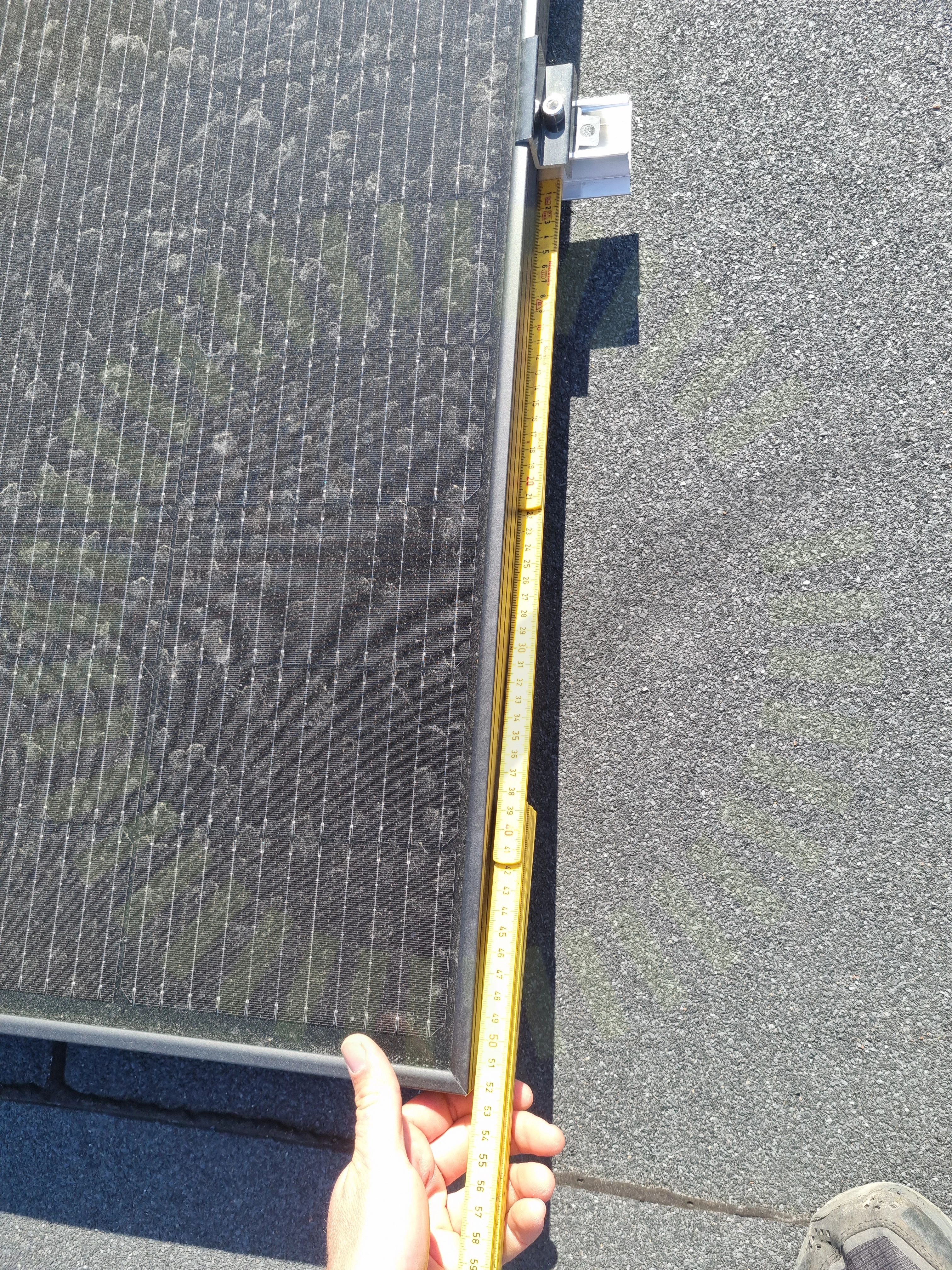

520 mm panel överhäng från skena till panelramens slut. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.
Panelkablagets böjradie

3.2 Panelkablagets böjradie

Inte godkänd

Kablagets böjradie ut ur kontakter är för skarp. Ska enligt tillverkaren först gå 2 cm ut från kontakten innan en böjning påbörjas.

Stress på kontakter

3.3 Stress på kontakter

Inte godkänd

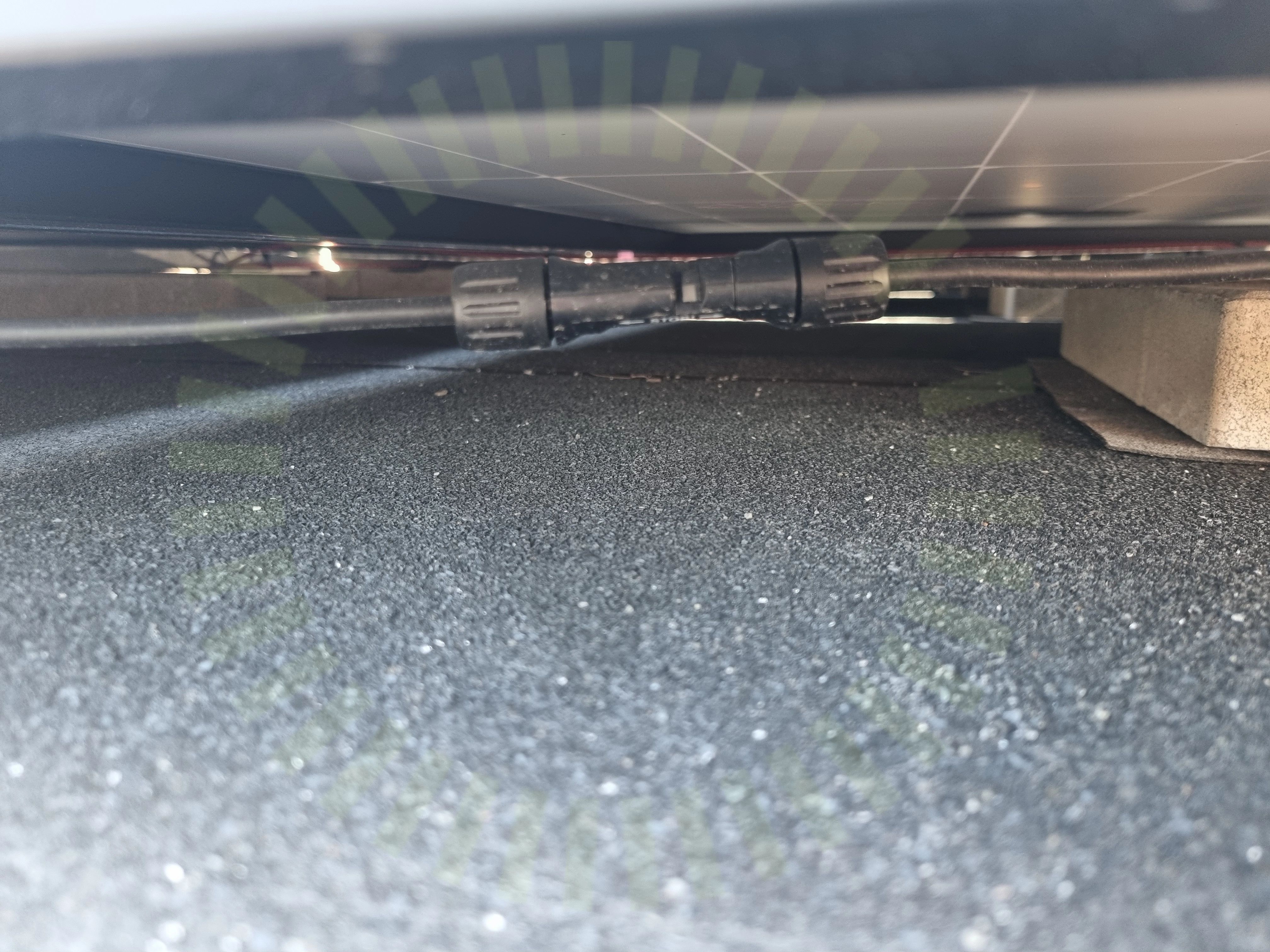

Kontakt hänger fritt mellan paneler. Kablage drar åt vars ett håll.

Godkända kontrollpunkter

10/14
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKopplingslådaPanelramar separeradePunktbelastningSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/14
Strängförläggning

Tak 1, K2: Speedrail Ballast

Anmärkningar

6/21
Ballastsystem

4.1 Ballastsystem

Inte godkänd

Montagesytemet är inte gjort för infästning med ballast

4.2 Skenornas infästning

Inte godkänd

Montagesystemet är inte till för ballast. Använd infästning är inte lämplig och backas inte av tillverkaren.

4.3 Skenornas överhäng

Inte godkänd

Montagesytemet är inte till för ballast. Egen lösning gjord av installatör utan underlag från tillverkaren

Skenskarvar

4.4 Skenskarvar

Inte godkänd

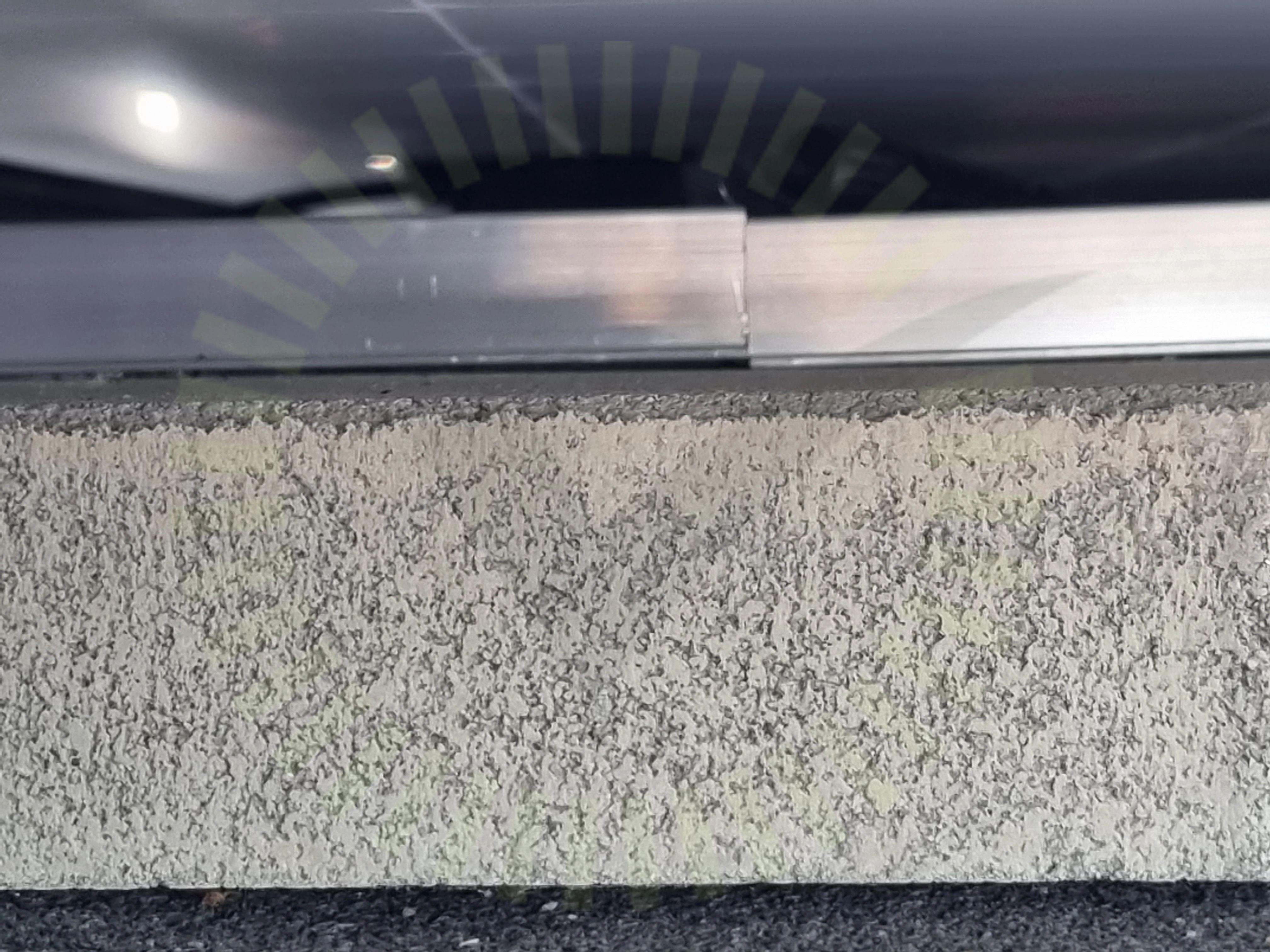

Montagesystem är inte monterat som tänkt. Skenskarv följer inte tillverkarens anvisningar.

SpeedRail Assembly EN V20 | 0123, Sida 12

4.5 Snö- och Vindlastberäkning

Inte godkänd

Använt system är inte tänkt för ballast. Korrekt lastberäkning för installation saknas.

4.6 Termisk brytpunkt skenor

Inte godkänd

Inget termiskt avbrott, kontinuerlig skenlängd är 11 meter.

SpeedRail Assembly EN V20 | 0123, Sida 13

Godkända kontrollpunkter

15/21
Använd skruv för klämmaDC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmor över skenskarvMittklämmorPanelramens höjdPlaceringSkada på klämmorSkadorSkenans utstick för klämmaVäderbeständigt materialÄndklämmor

Varselmärkning

Anmärkningar

1/5
Informering av solceller

5.1 Informering av solceller

Inte godkänd

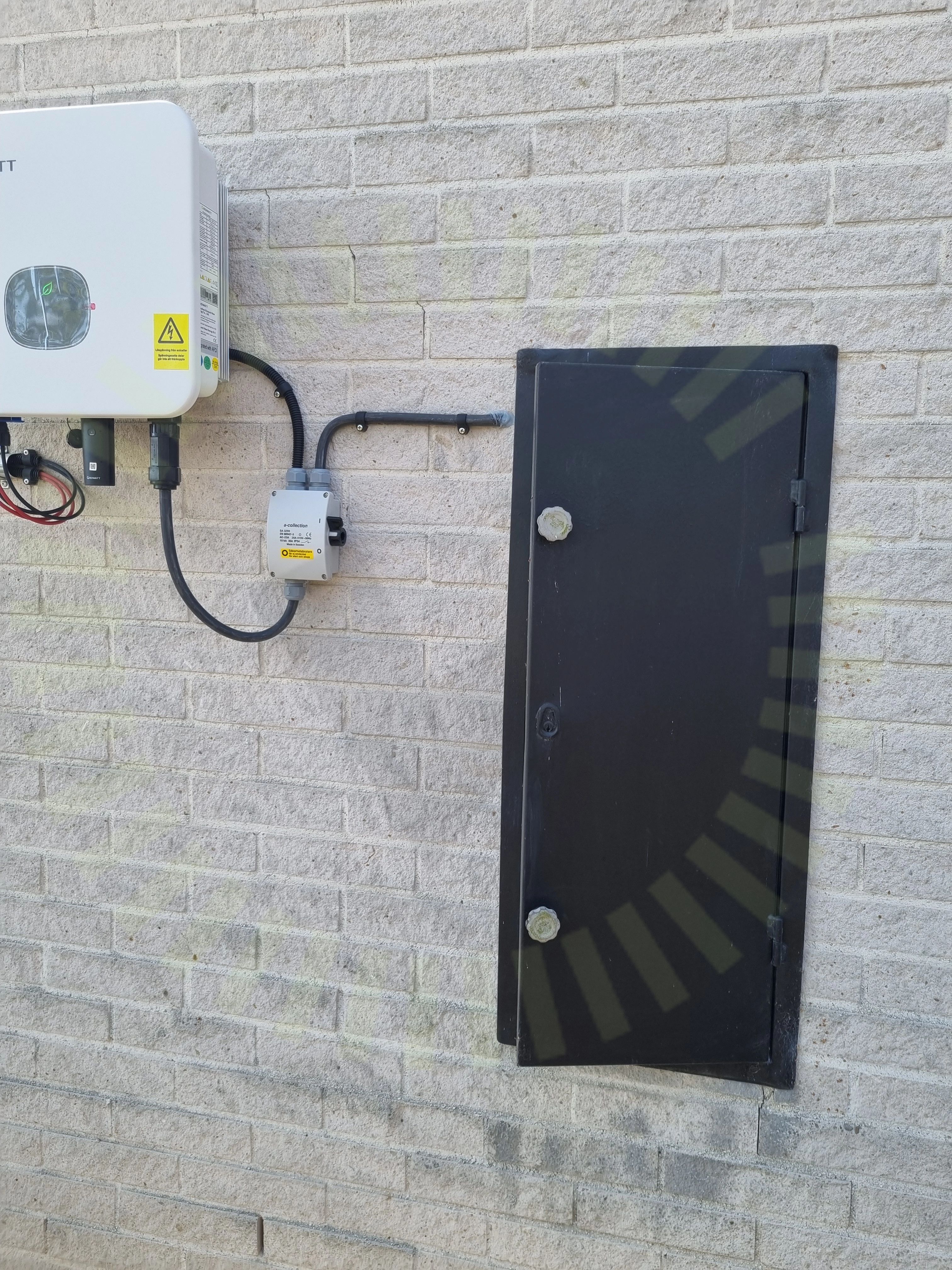

Märkning saknas

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

4/5
Missvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/35

6.1 Väderskydd

Rekommendation

Tillverkaren rekommenderar inte att växelriktaren placeras utan skydd från väder.

MOD 3-15KTL3-X user manual-English 2021-12-01, Sida 13

Godkända kontrollpunkter

33/35
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningPlaceringSkadat kablageSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/35
Strängdesign
