Besiktningsrapport

9.8

Installation genom

Skandica Solar

Datum

16 oktober 2023

Ort

MÖLNLYCKE, Västra Götalands län

Avstånd närliggande objekt

Jordning av chassi

AC Böjradie

+ 2

95% godkända5% ej godkända

Om installationen

PanelerLongi: LR5-54HPB

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareSunGrow: SG5-12RT

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Longi: LR5-54HPB

Godkända kontrollpunkter

16/17

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablaget generell böjradiePanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Nordmount Panntak: Bärläkt

Anmärkningar

2/24

3.1 Skenskarvar

Inte godkänd

För få plåtskruv har använts till skenskarv.

Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 2

3.2 Ändklämmor

Inte godkänd

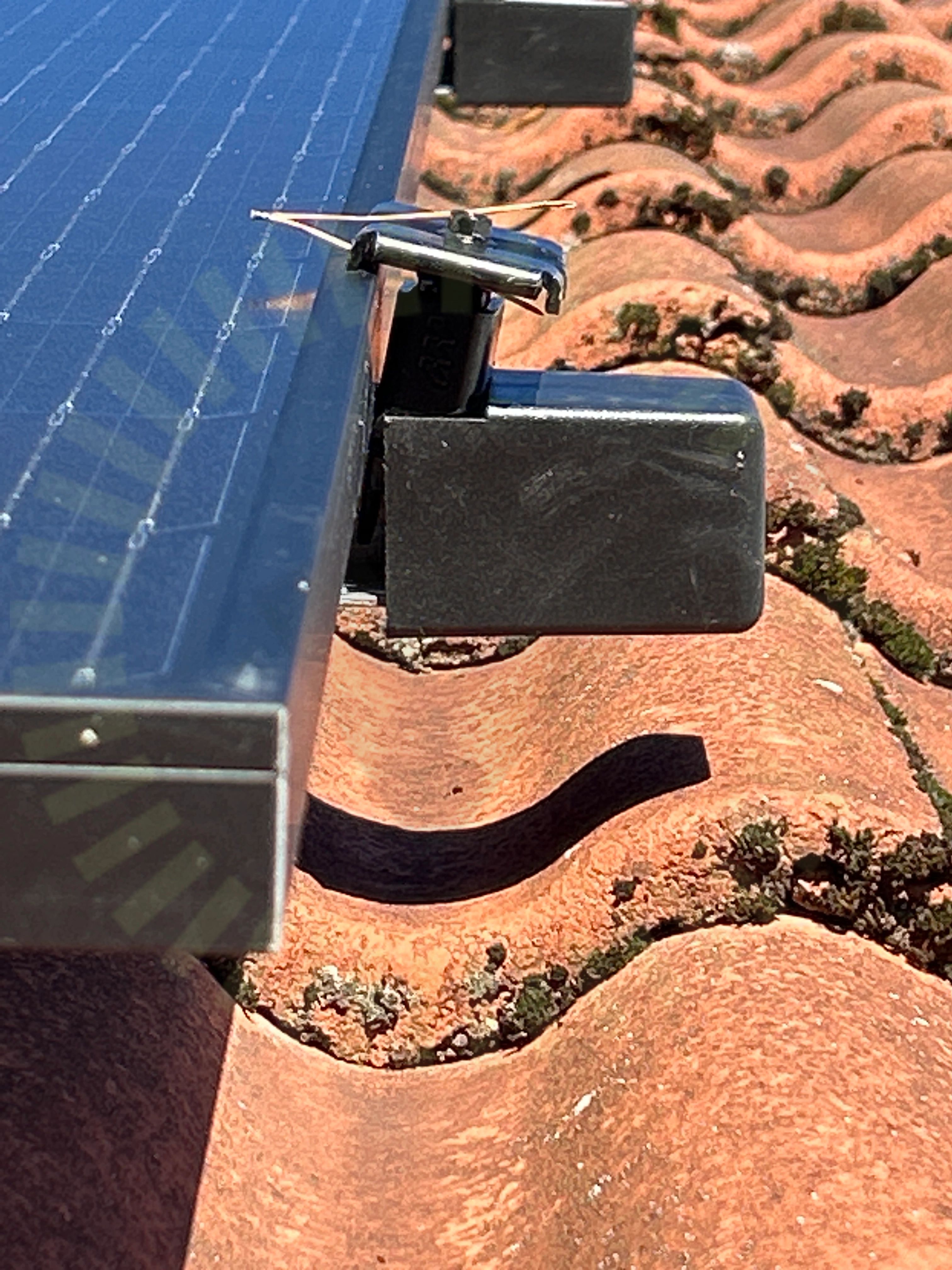

Ändklämma ligger inte emot panelens ram.

Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 3

Godkända kontrollpunkter

22/24

Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCTermisk brytpunkt skenorUnderliggande takpannaVäderbeständigt material

SunGrow: SG5-12RT

Anmärkningar

4/40

4.1 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd. Kabel har böjts så den har deformerats.

SS 436 40 00 (522.8.3)

4.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära taket.

SG3.0-20RT-UEN-Ver18-202212, Sida 22

4.3 Jordfelsbrytare

Rekommendation

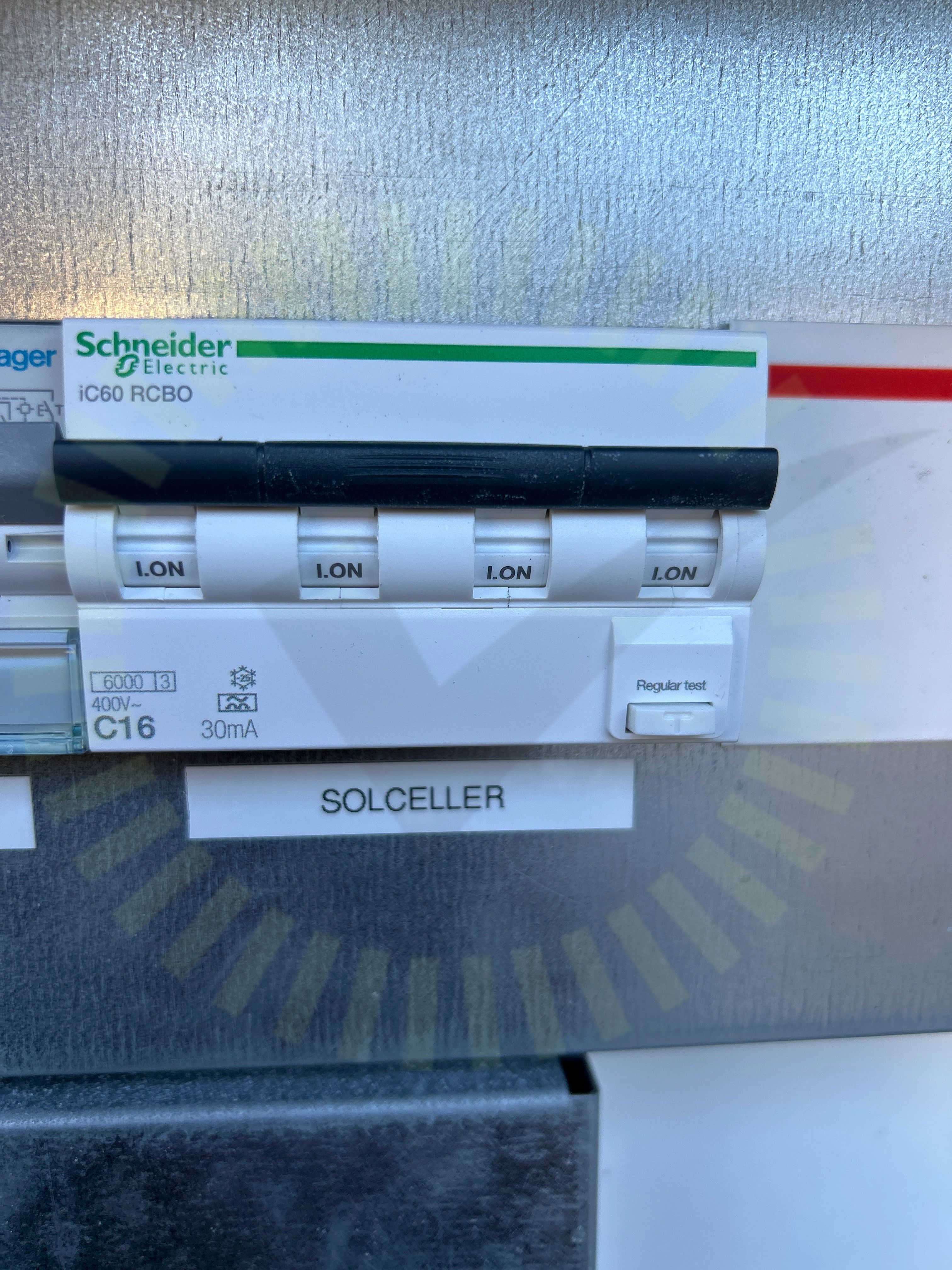

Jordfelsbrytaren bryter inte på rekommenderad mA.

SG3.0-20RT-UEN-Ver18-202212, Sida 34

4.4 Jordning av chassi

Inte godkänd

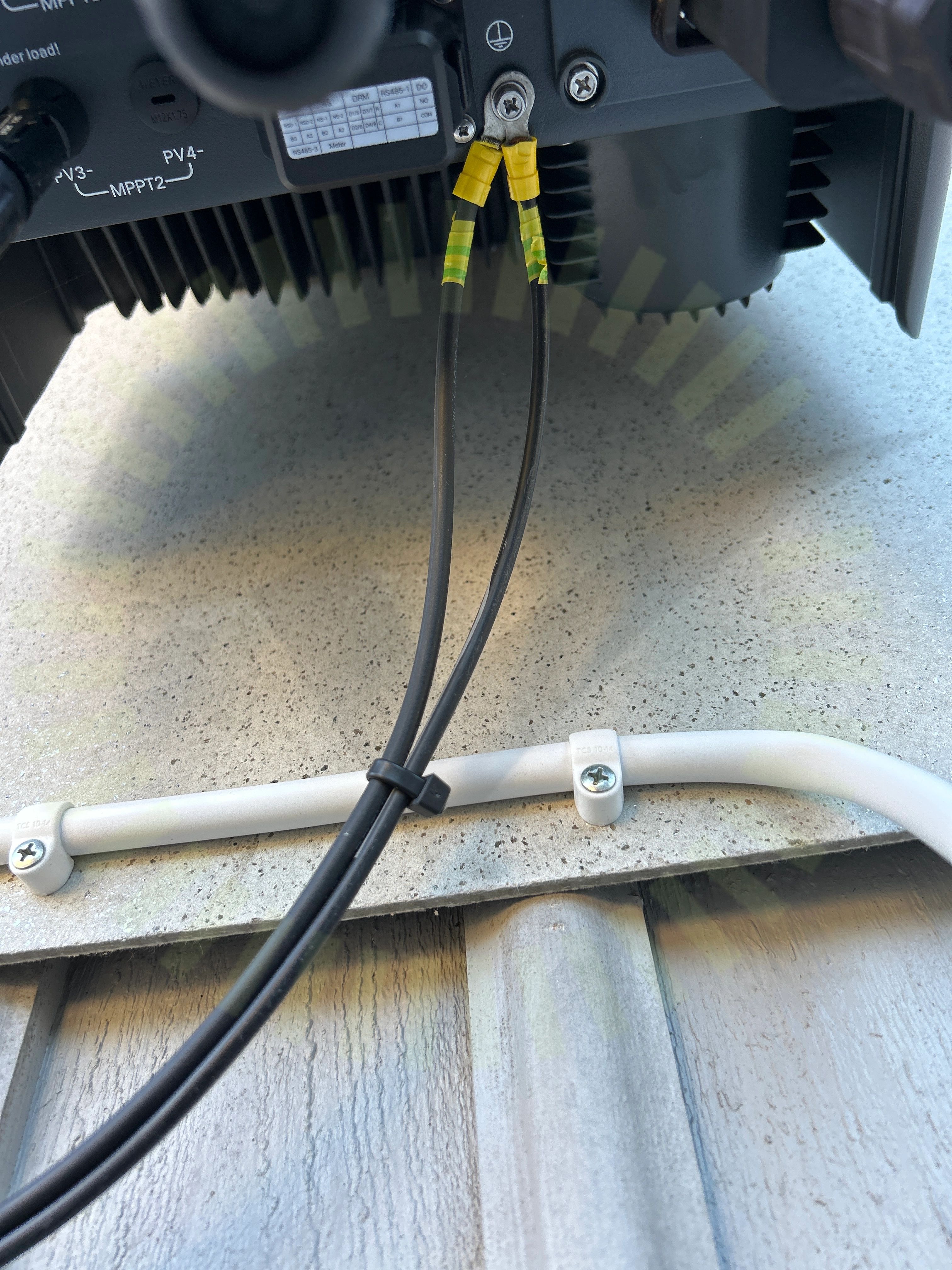

Jordkabeln är av fel färg, Jordledaren ska vara grön/gul.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34
