Institutet för Solenergikvalitet

Besiktningsrapport

7.1
x

Installation genom

Otovo

Datum

29 december 2023

Ort

Frändefors, Västra Götalands län
Fasskena
Jordning av chassi
Råspontsinfästning
77% godkända23% ej godkända

Om installationen

PanelerLongi: LR5-54HIB 390-410
MontagesystemMAPAB: Betongpannor Fäste Sida med undertak
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörUndercentral
Otovo

Installerad av Otovo som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Tak 1, Longi: LR5-54HIB 390-410

Anmärkningar

2/17

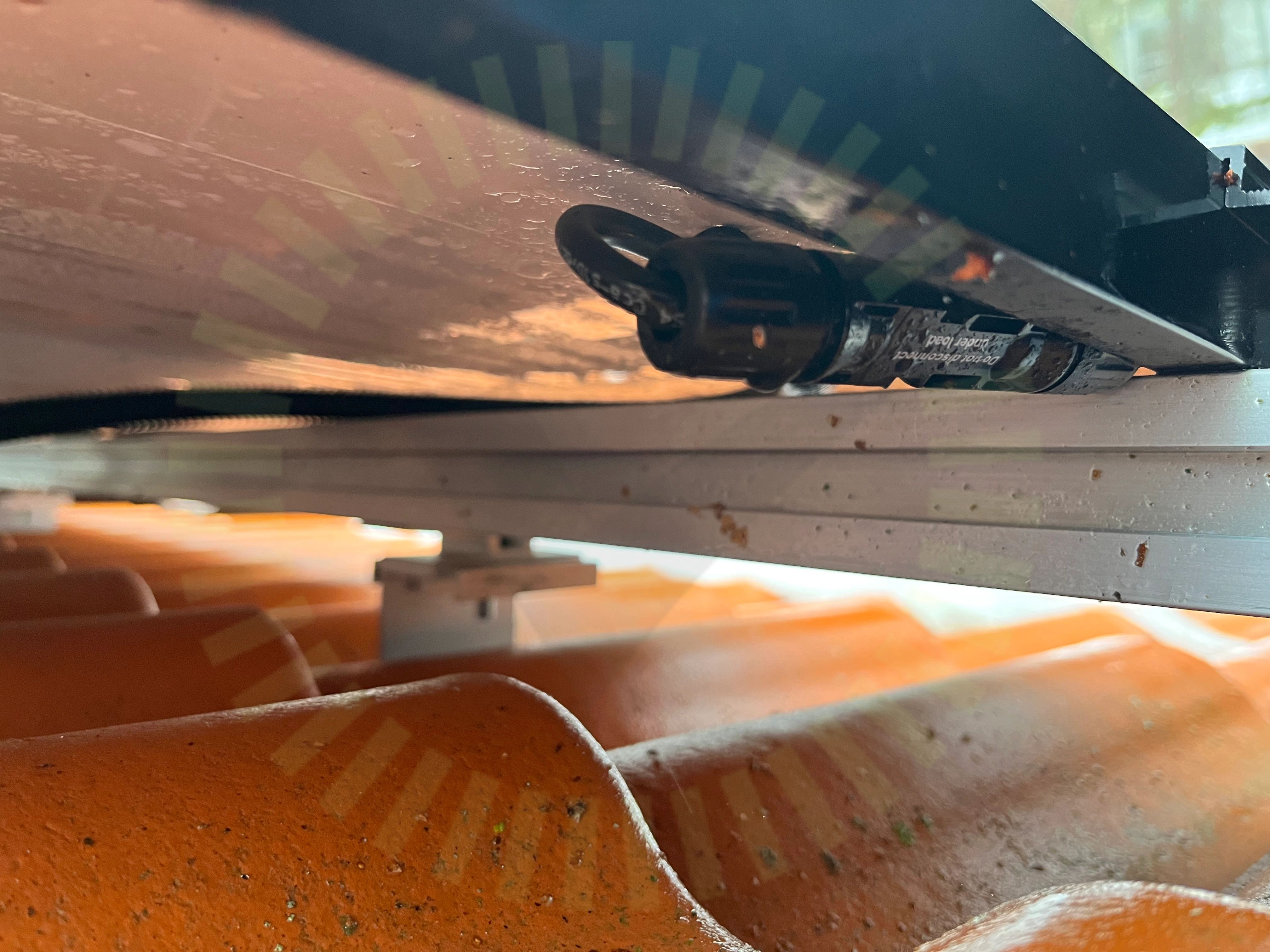

Panelkablagets böjradie

2.1 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

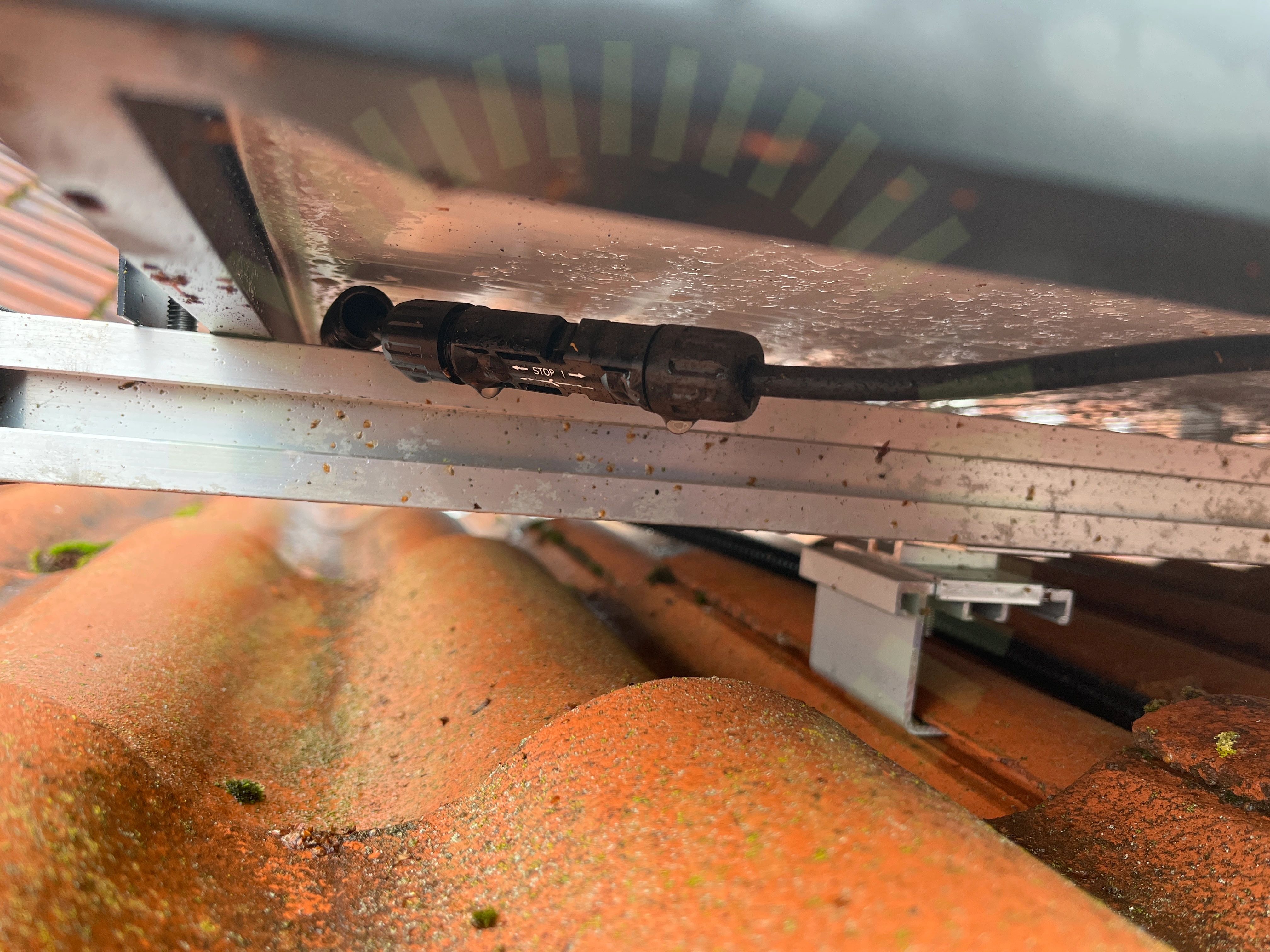

Strängförläggning

2.2 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SS 436 40 00 (712.521.103)

Godkända kontrollpunkter

15/17
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslåda böjradieMellanrumPunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning

Tak 1, MAPAB: Betongpannor Fäste Sida med undertak

Anmärkningar

10/22

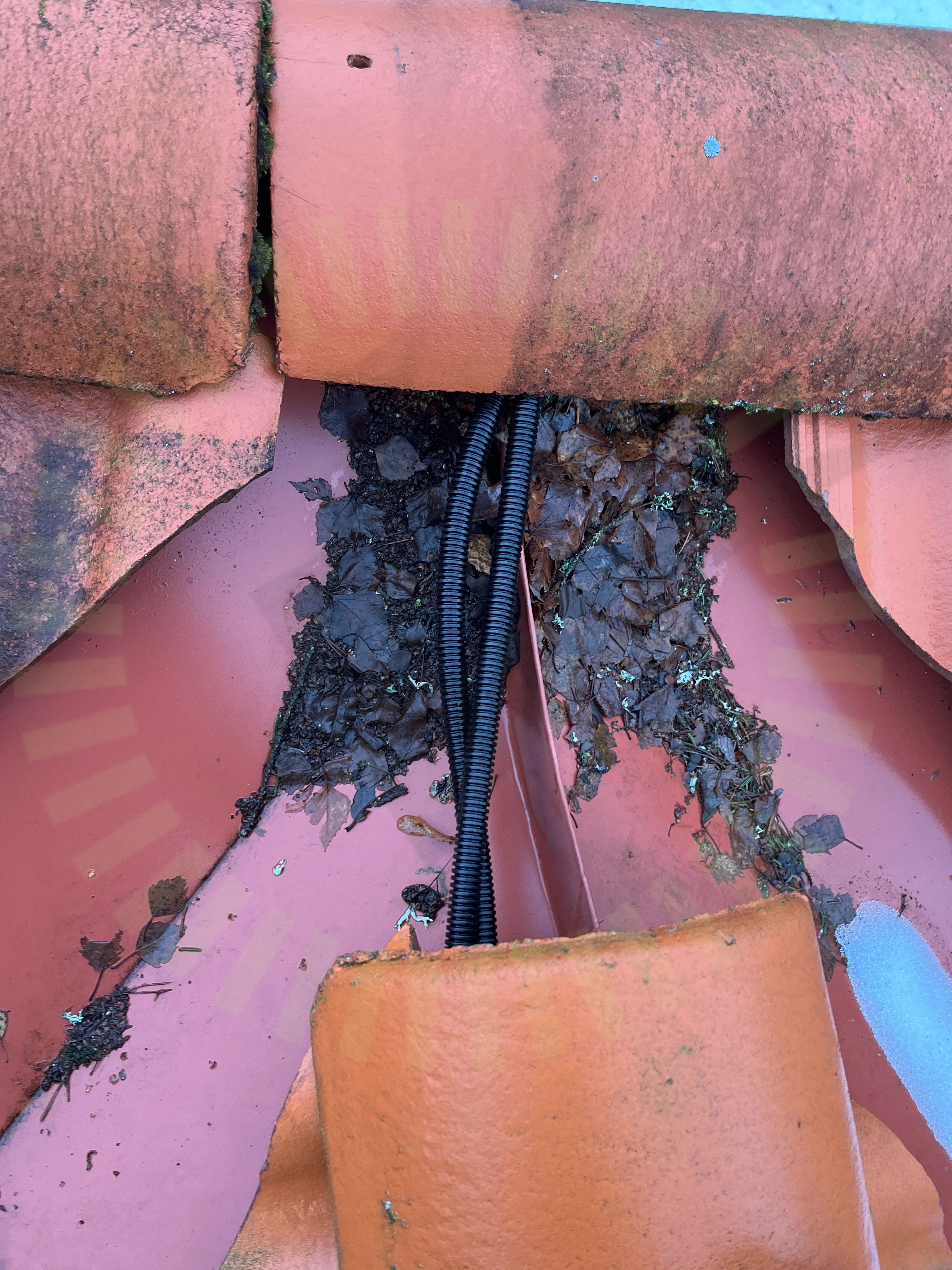

Kabeldragning mellan takytor

3.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)

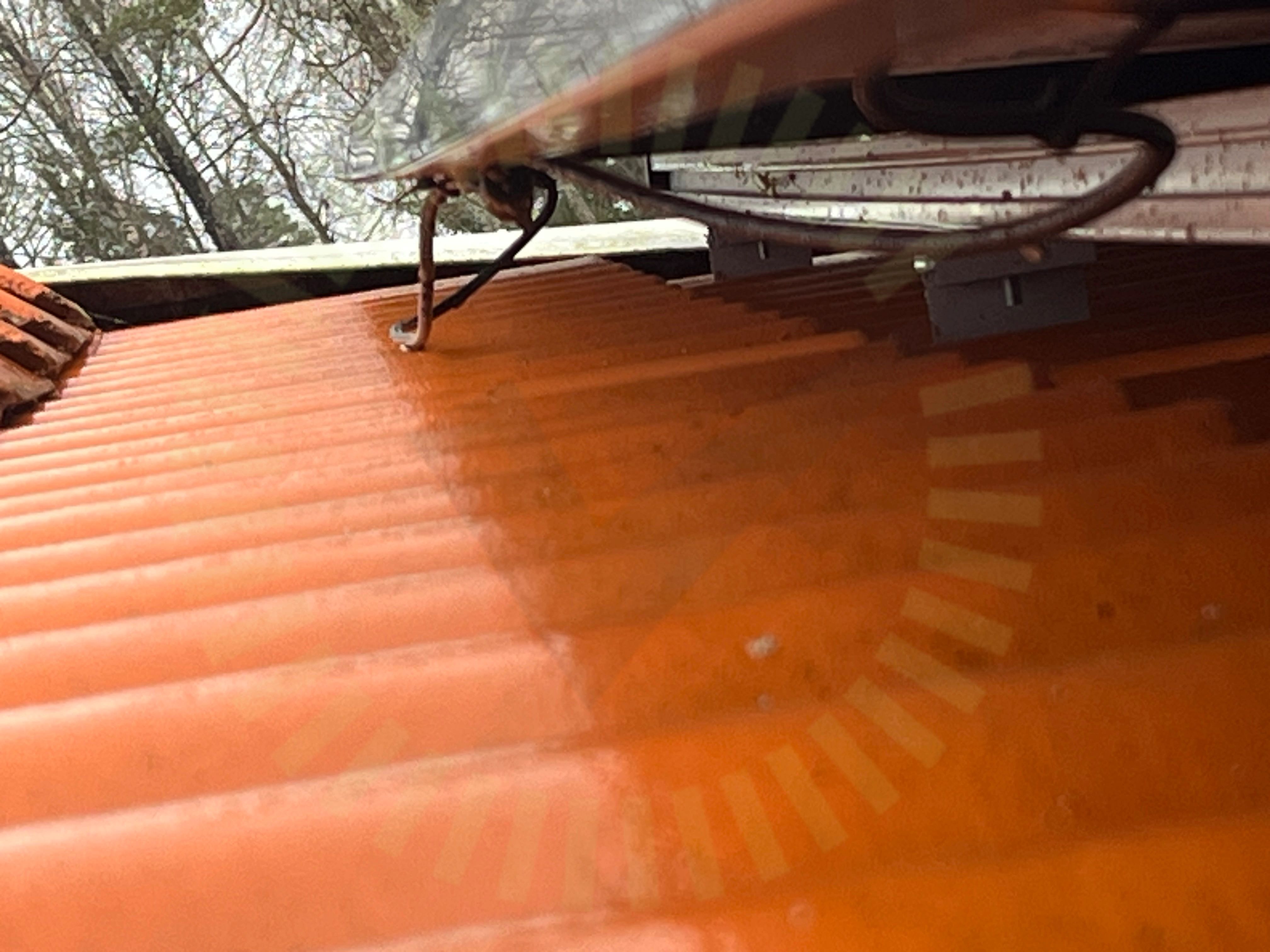

Kabeluppfästning

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

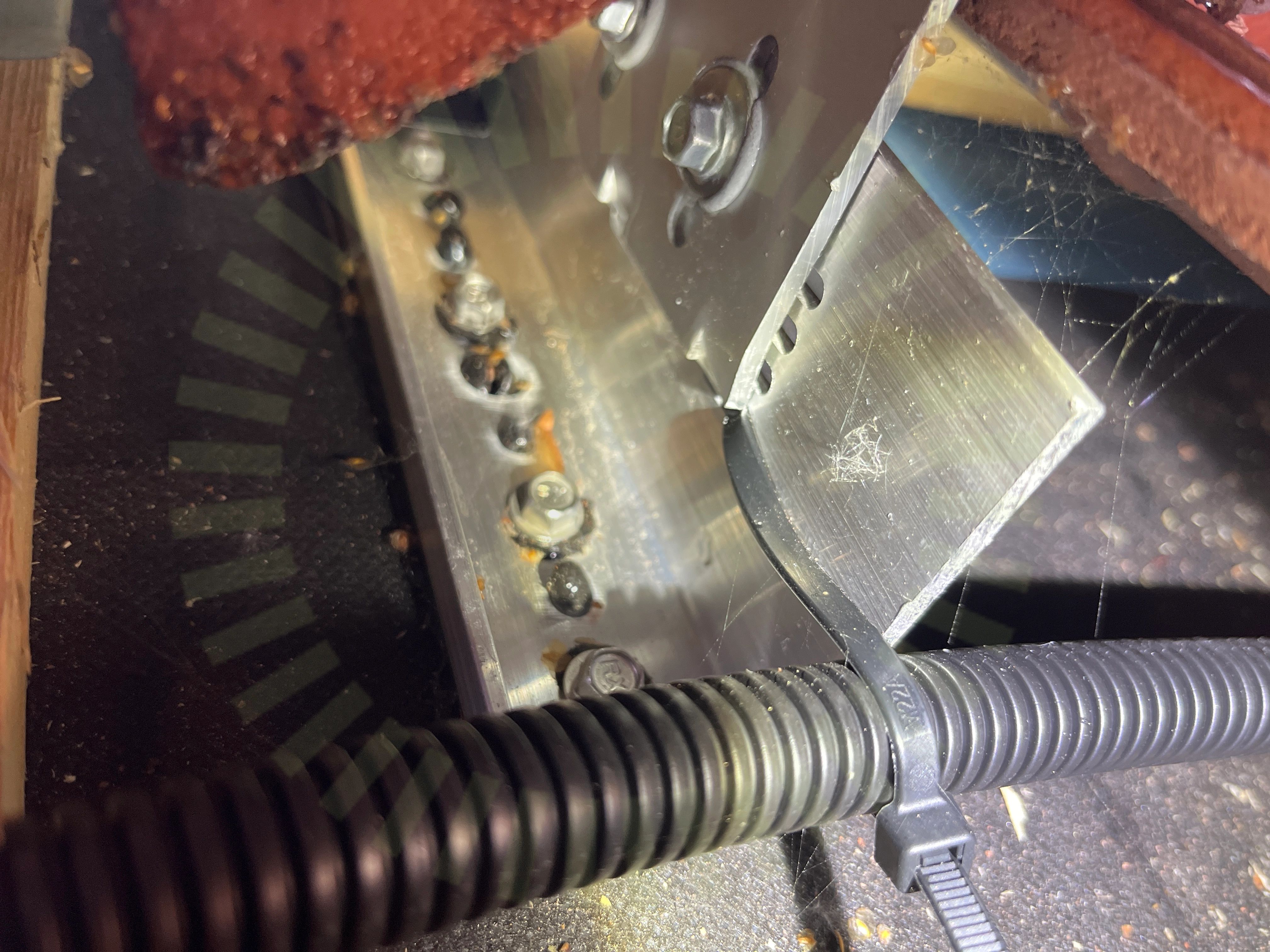

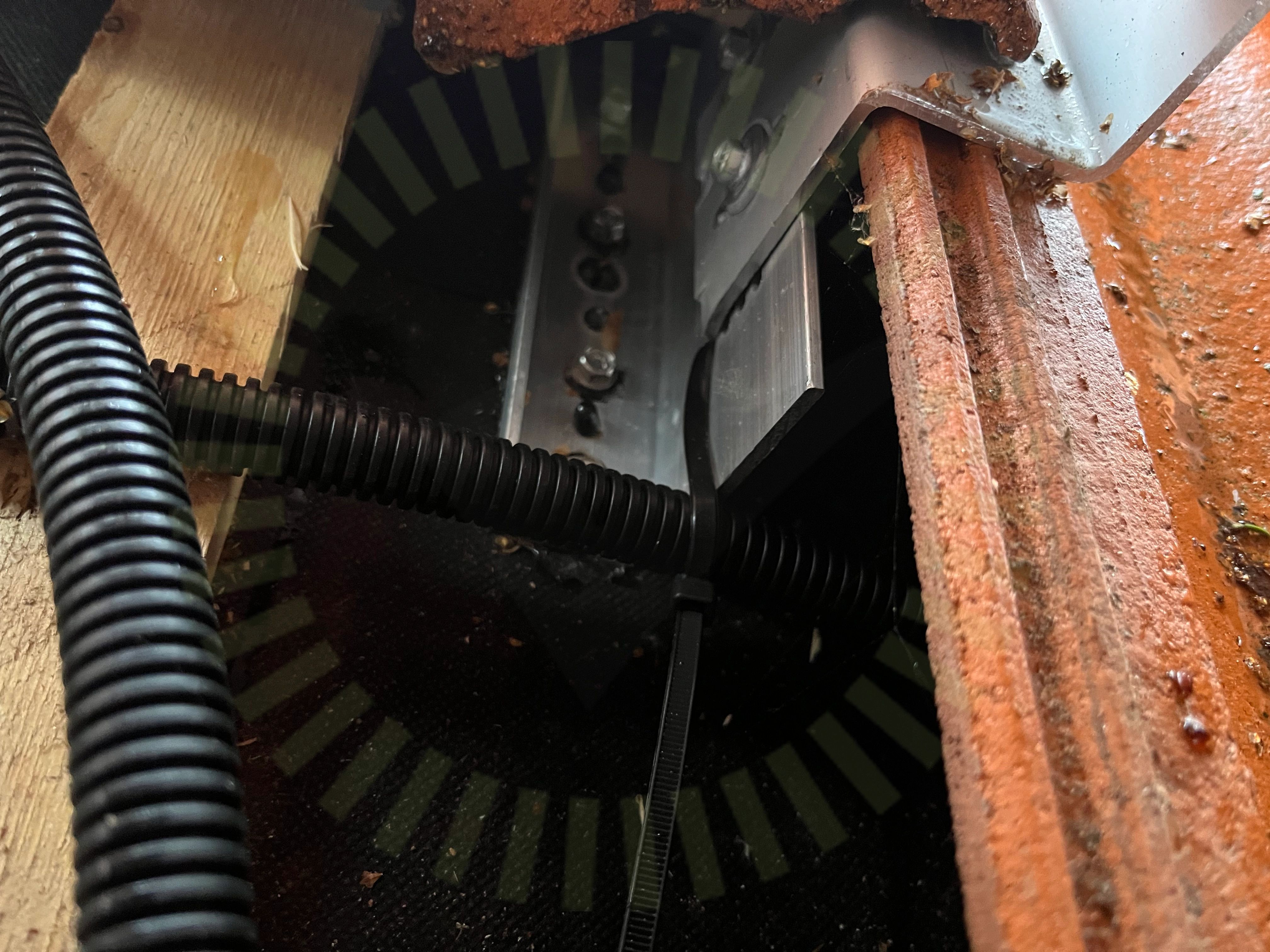

Råspontsinfästning

3.3 Råspontsinfästning

Inte godkänd

Fel antal skruv är använda för infästning av kroken.

MONTAGEANVISNING BETONGTAKPANNOR/LERTEGEL SIDOFÄSTE STÅENDE / LIGGANDE LAYOUT, MED UNDERTAK, V. 23.09.20 , Sida 1

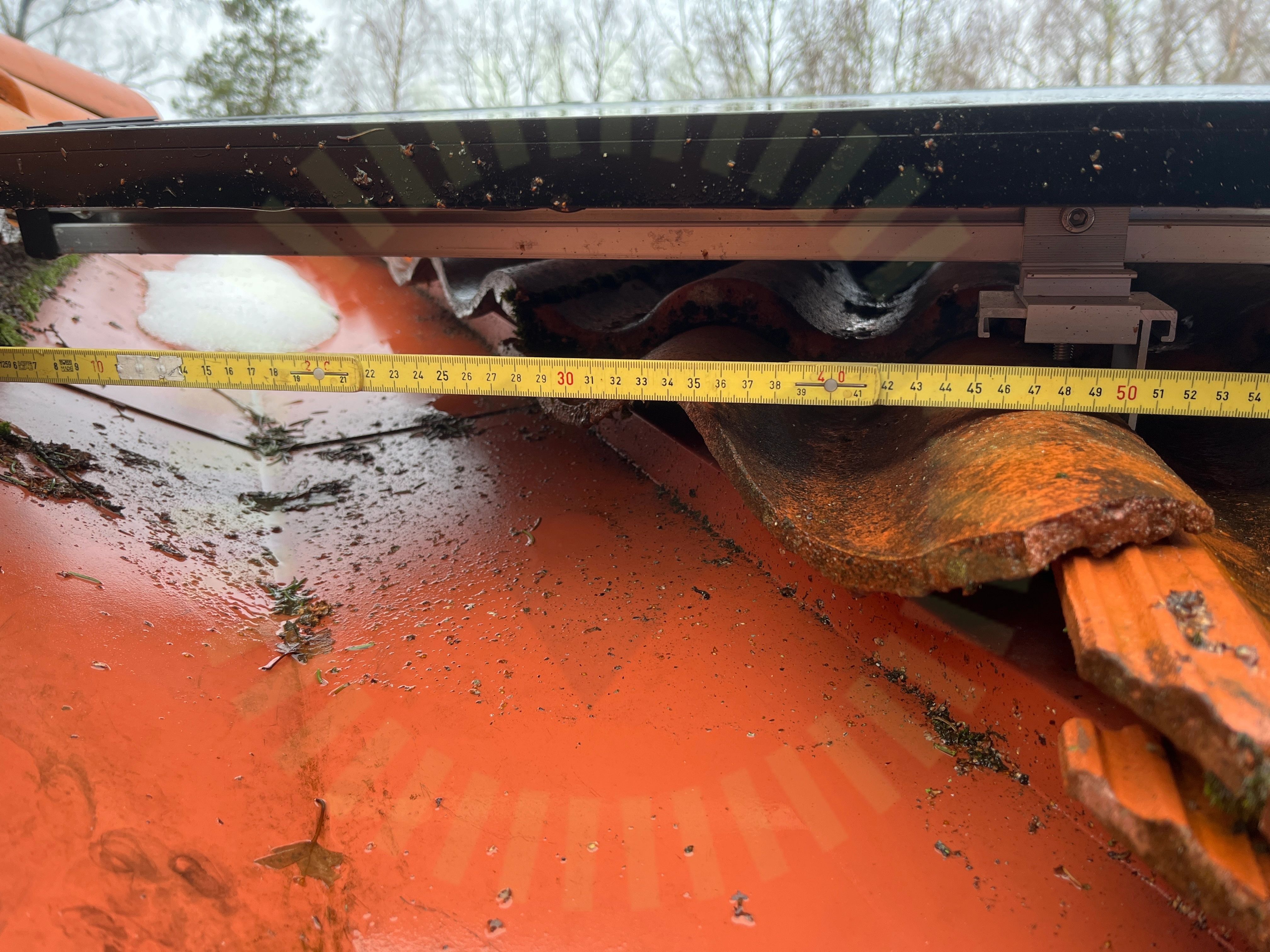

Skenornas överhäng

3.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästning är längre än tillåtet.

MONTAGEANVISNING BETONGTAKPANNOR/LERTEGEL SIDOFÄSTE STÅENDE / LIGGANDE LAYOUT, MED UNDERTAK, V. 23.09.20 , Sida 2

3.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

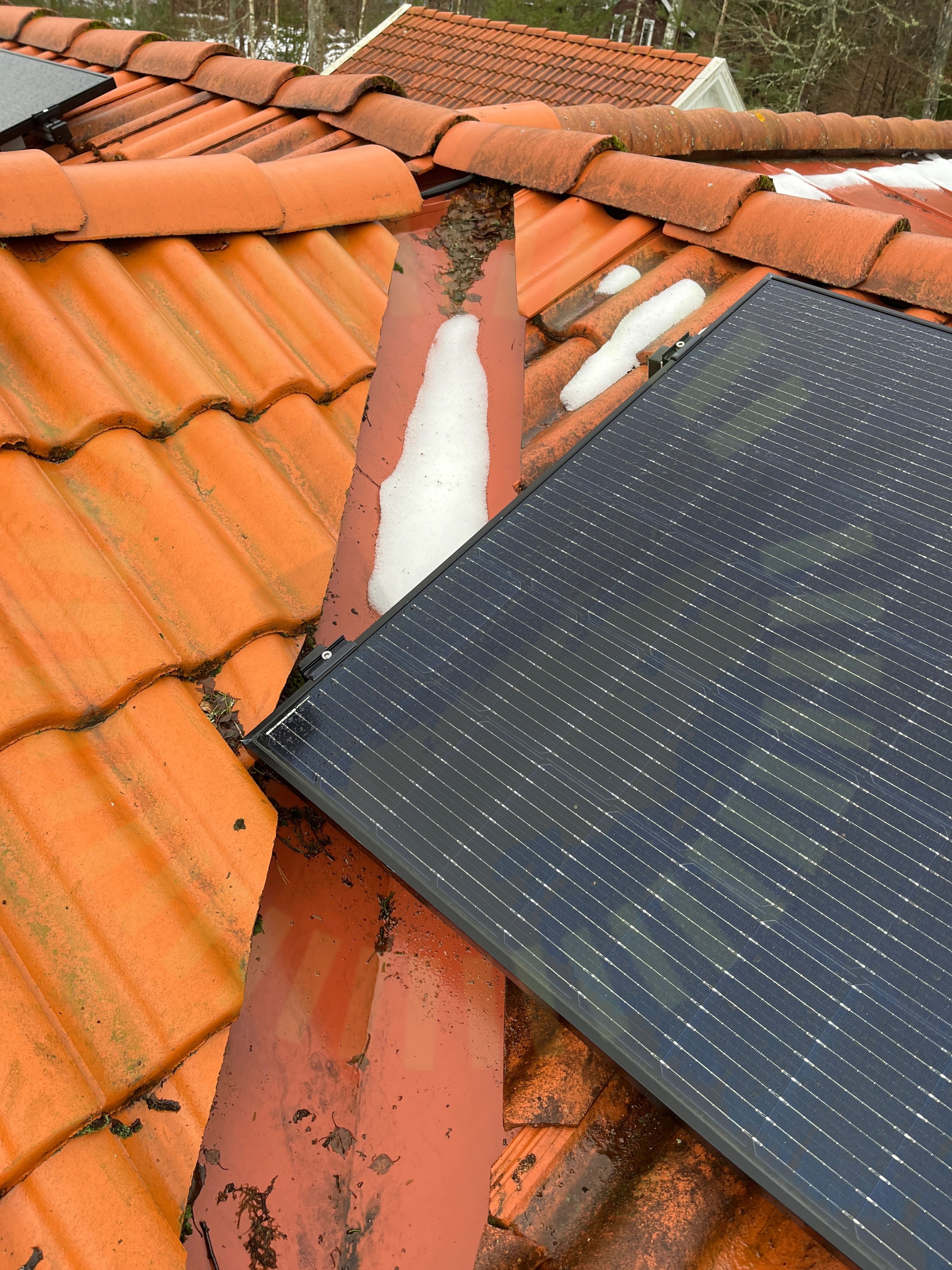

Säkerhetsavstånd

3.6 Säkerhetsavstånd

Inte godkänd

Panelerna är monterade för nära takets kant.

MONTAGEANVISNING BETONGTAKPANNOR/LERTEGEL SIDOFÄSTE STÅENDE / LIGGANDE LAYOUT, MED UNDERTAK, V. 23.09.20 , Sida 1

3.7 Underbyggnad

Inte godkänd

En lastberäkning saknas. Underlag att kontrollera underbyggnad mot saknas.

Snö- och vindlastberäkning
Underliggande takpanna

3.8 Underliggande takpanna

Inte godkänd

Takkrokar ligget mot den underliggande takpannan. Risk vid last att kroken skadar takpannan.

MONTAGEANVISNING BETONGTAKPANNOR/LERTEGEL SIDOFÄSTE STÅENDE / LIGGANDE LAYOUT, MED UNDERTAK, V. 23.09.20 , Sida 1

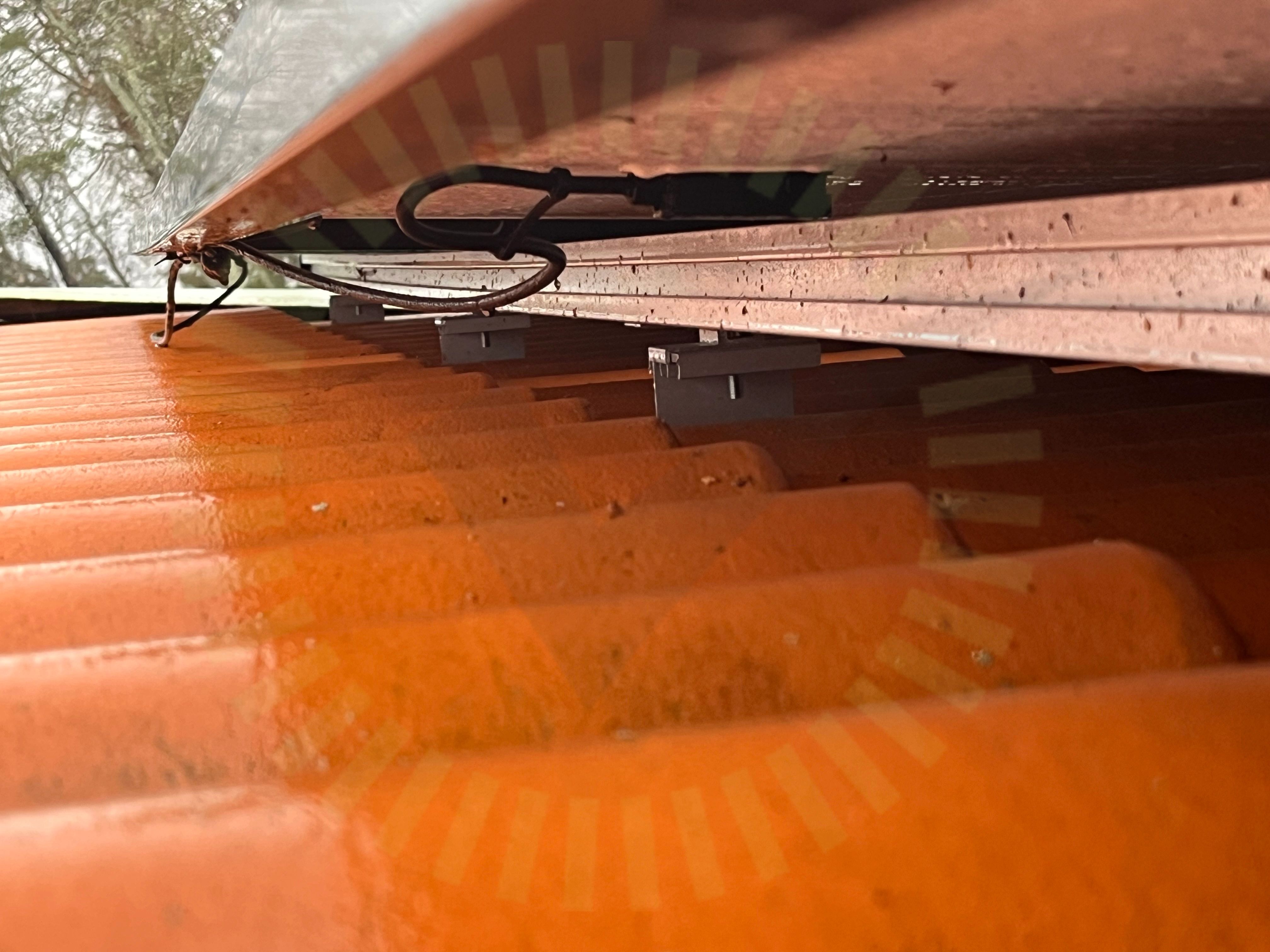

Väderbeständigt material

3.9 Väderbeständigt material

Inte godkänd

Kablage hänger kvar i förpackningsbuntband. Kablage kommer med tiden att ligga på yttertaket.

SS 436 40 00 (522.11)

3.10 Takkrokarnas CC

Inte godkänd

En lastberäkning saknas för installationen vid besiktning. Underlag att kontrollera infästningarnas avstånd mot saknas.

Snö- och vindlastberäkning

Godkända kontrollpunkter

12/22
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarTakgenomföringTermisk brytpunkt skenorÄndklämmor

Undercentral

Anmärkningar

2/7

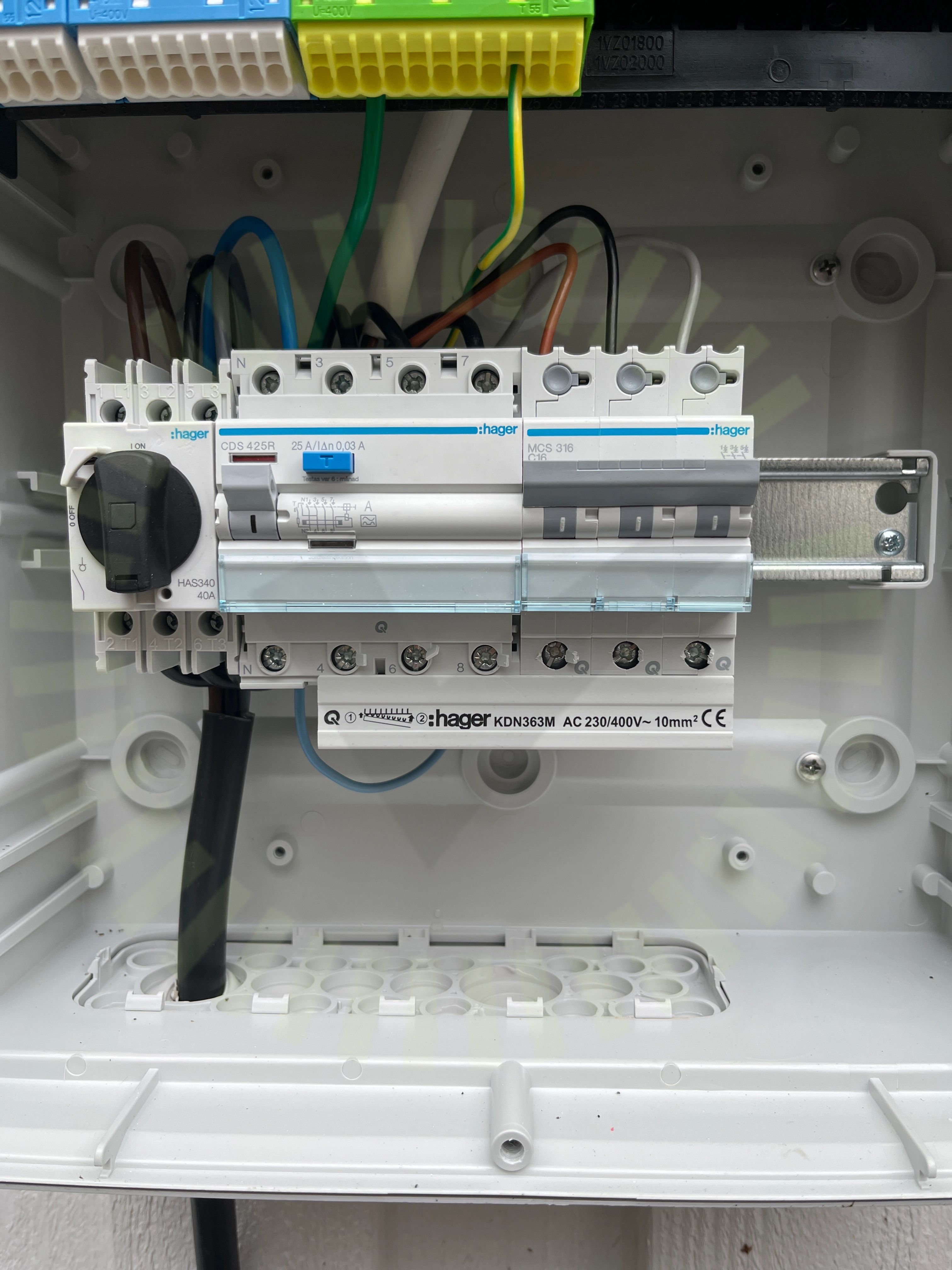

Fasskena

4.1 Fasskena

Inte godkänd

Fasskena är placerad där det kan bli kondens. Skapar kortslutningsrisk.

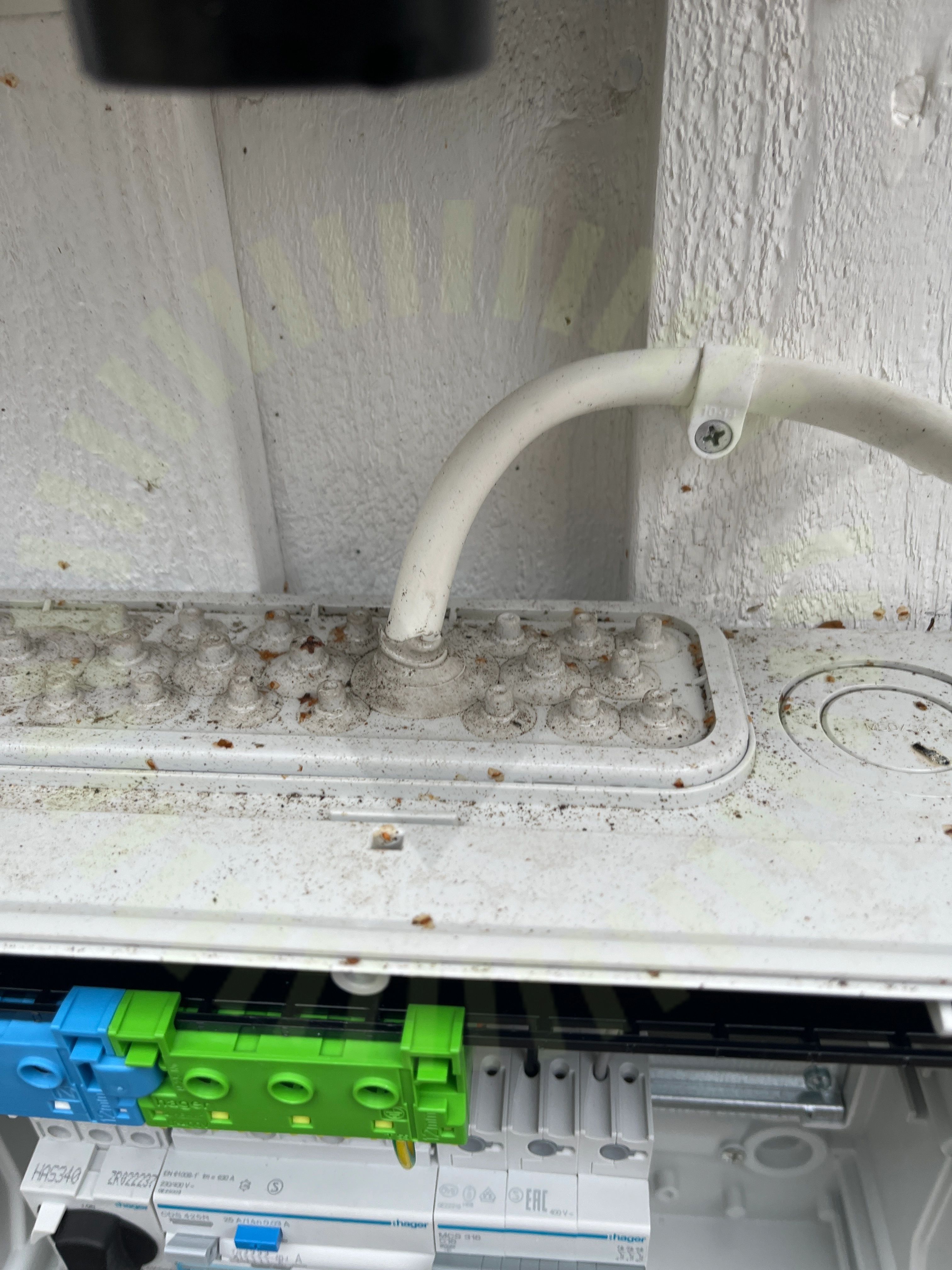

Kabelinföringar

4.2 Kabelinföringar

Inte godkänd

Kabel bör inte gå in på ovansidan av kapslingen då det finns stor risk för läckage under installationens livslängd.

Godkända kontrollpunkter

5/7
FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/4

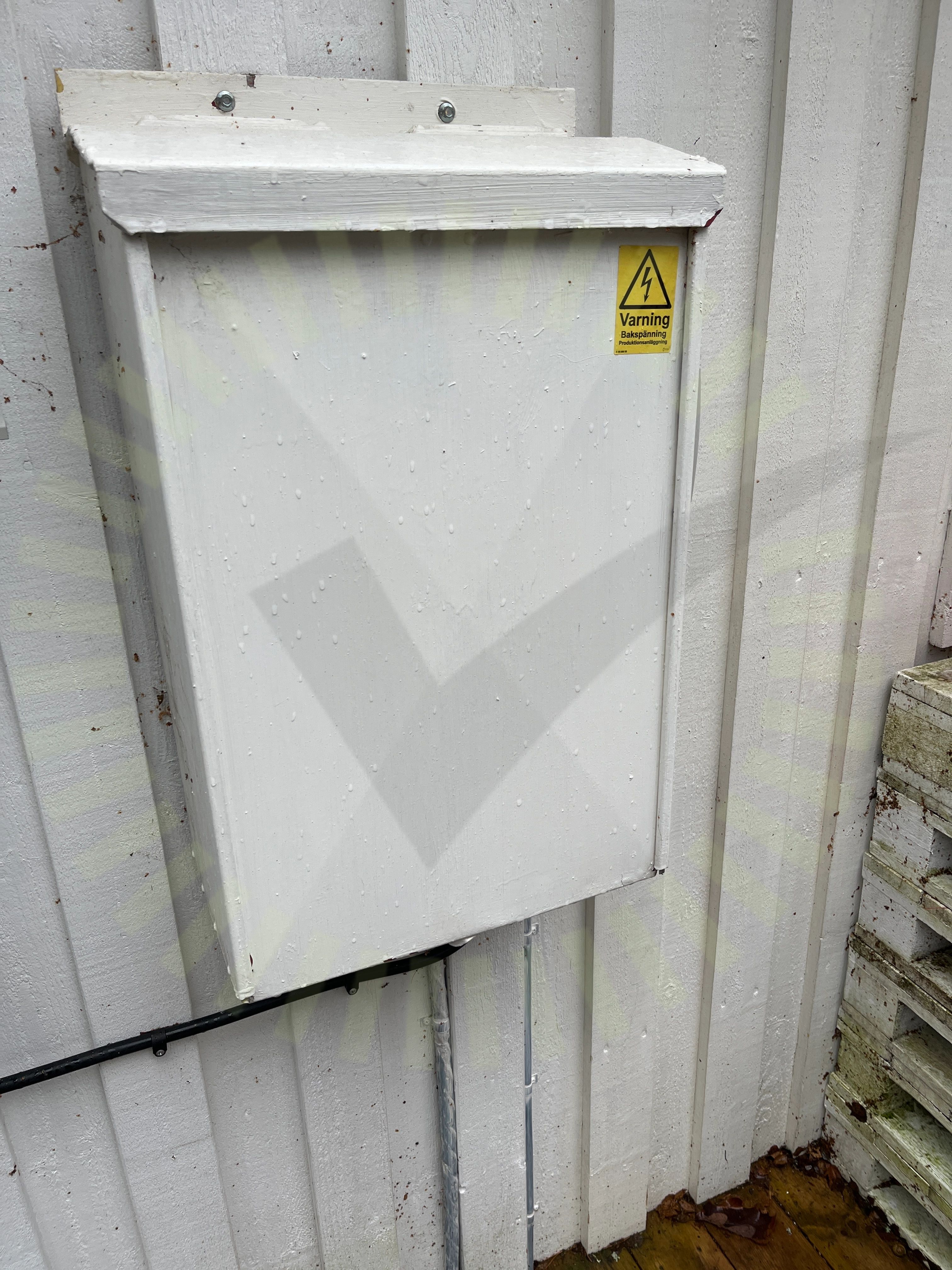

Informering av solceller

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

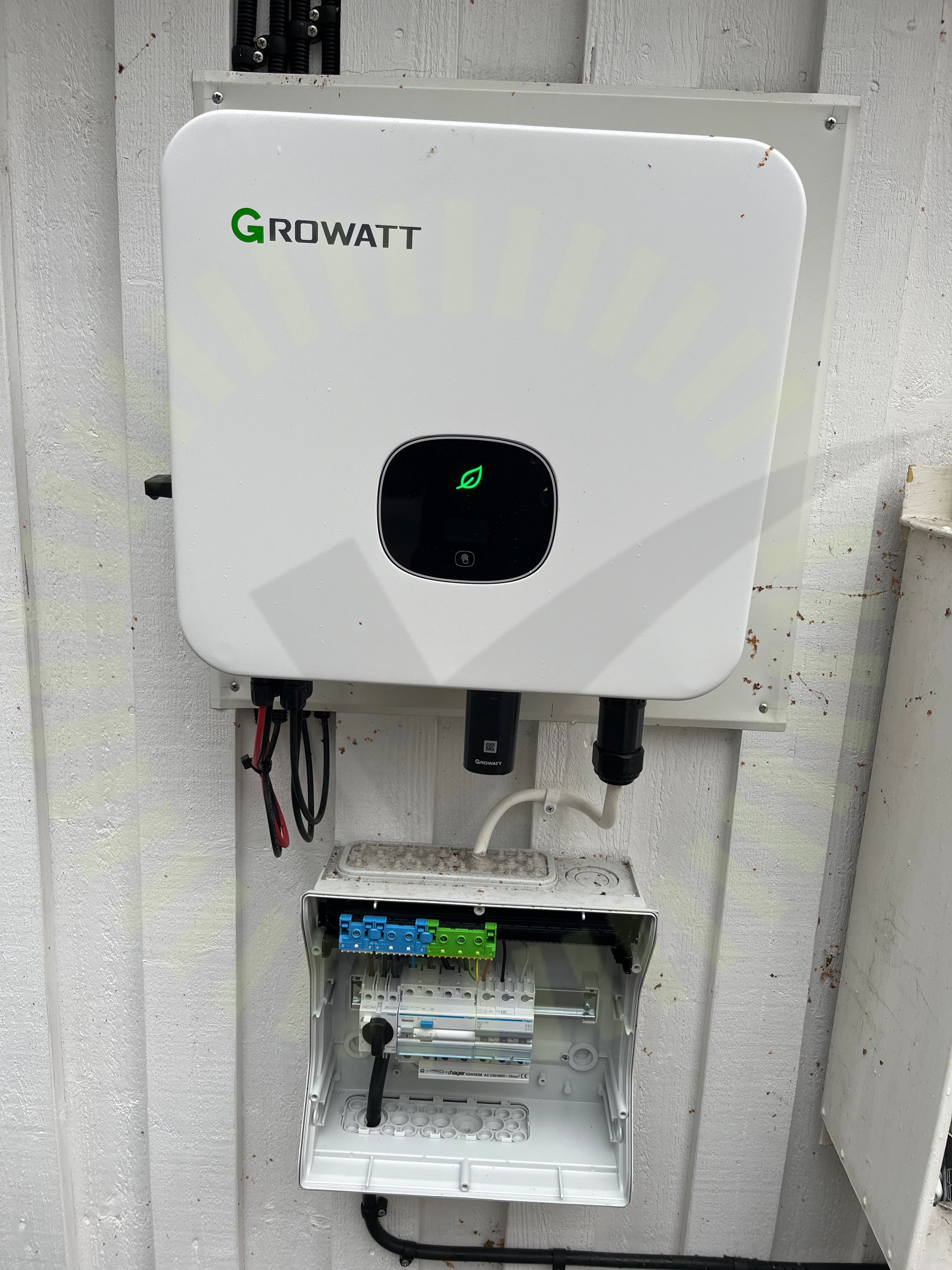

Varning för likspänning

5.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/4
Missvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

4/32

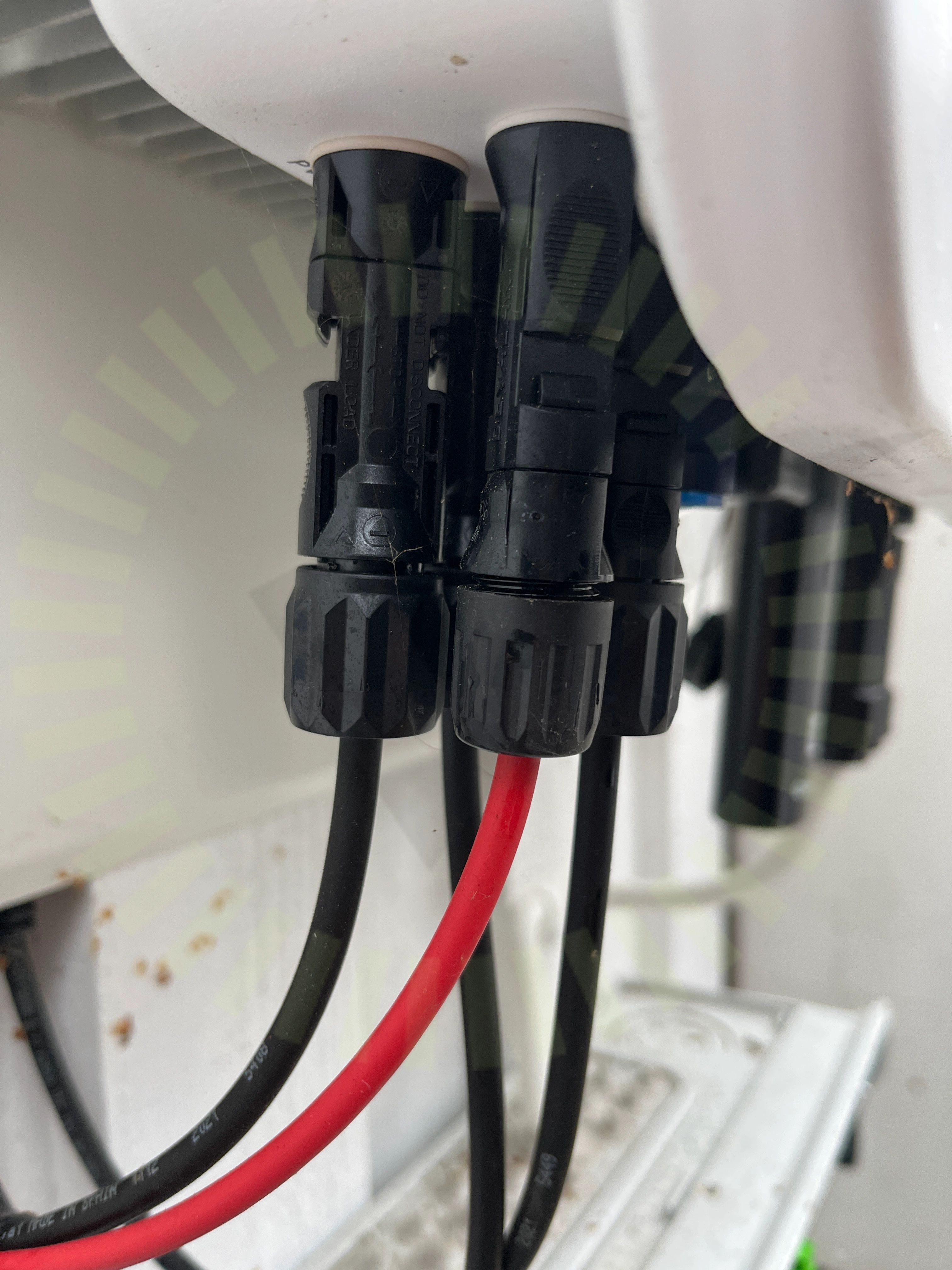

DC Kontakter

6.1 DC Kontakter

Inte godkänd

Kontakter i förbindelse med växelriktare är från olika tillverkare.

SS 436 40 00 (712.526)

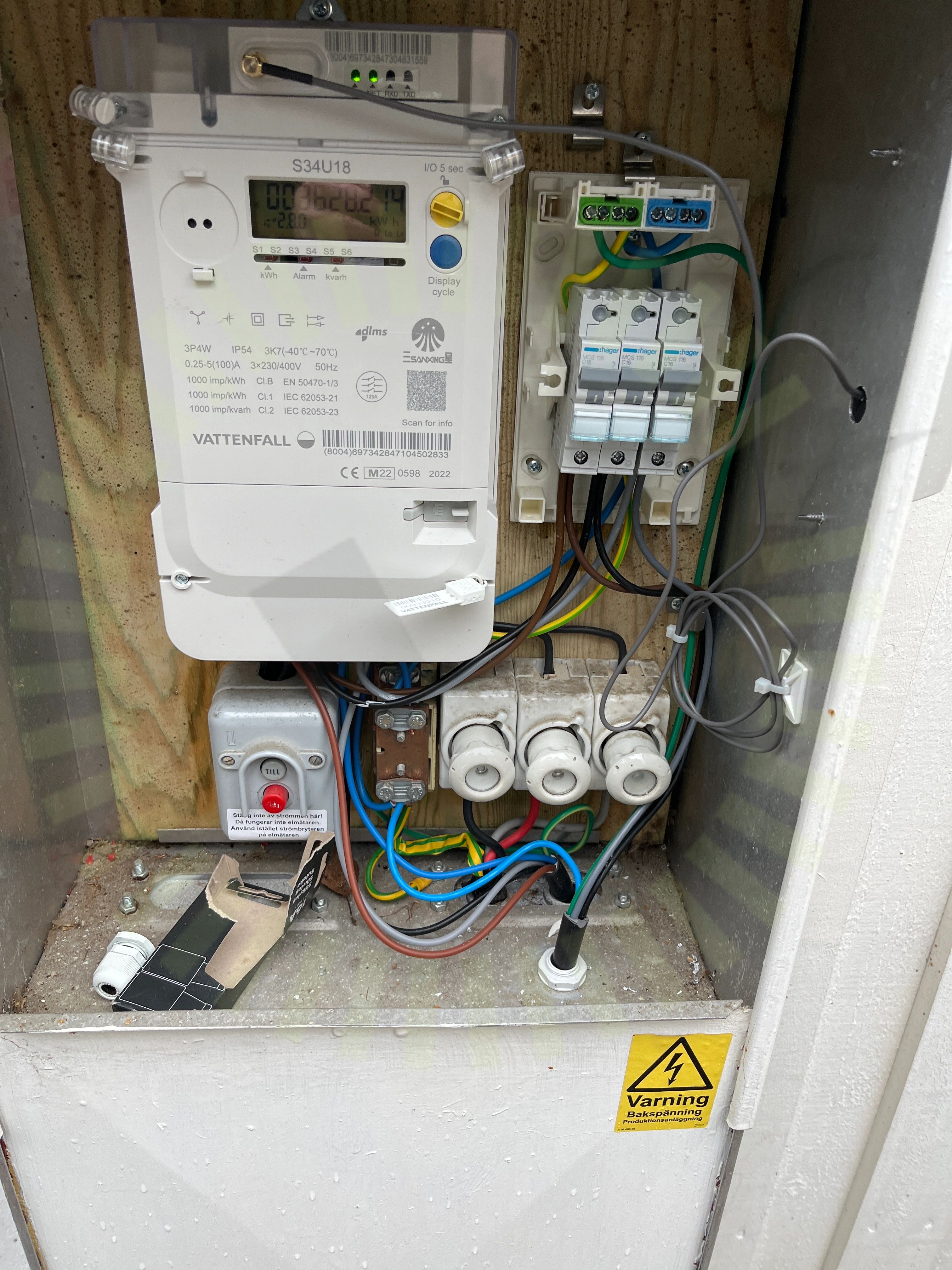

Dubbel matning

6.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera. Kabeln till garaget kan nu matas med upp till 28A och kabeln är ca 40-50m.

SS 436 40 00 (312.2.1.2 / 512.1.2)

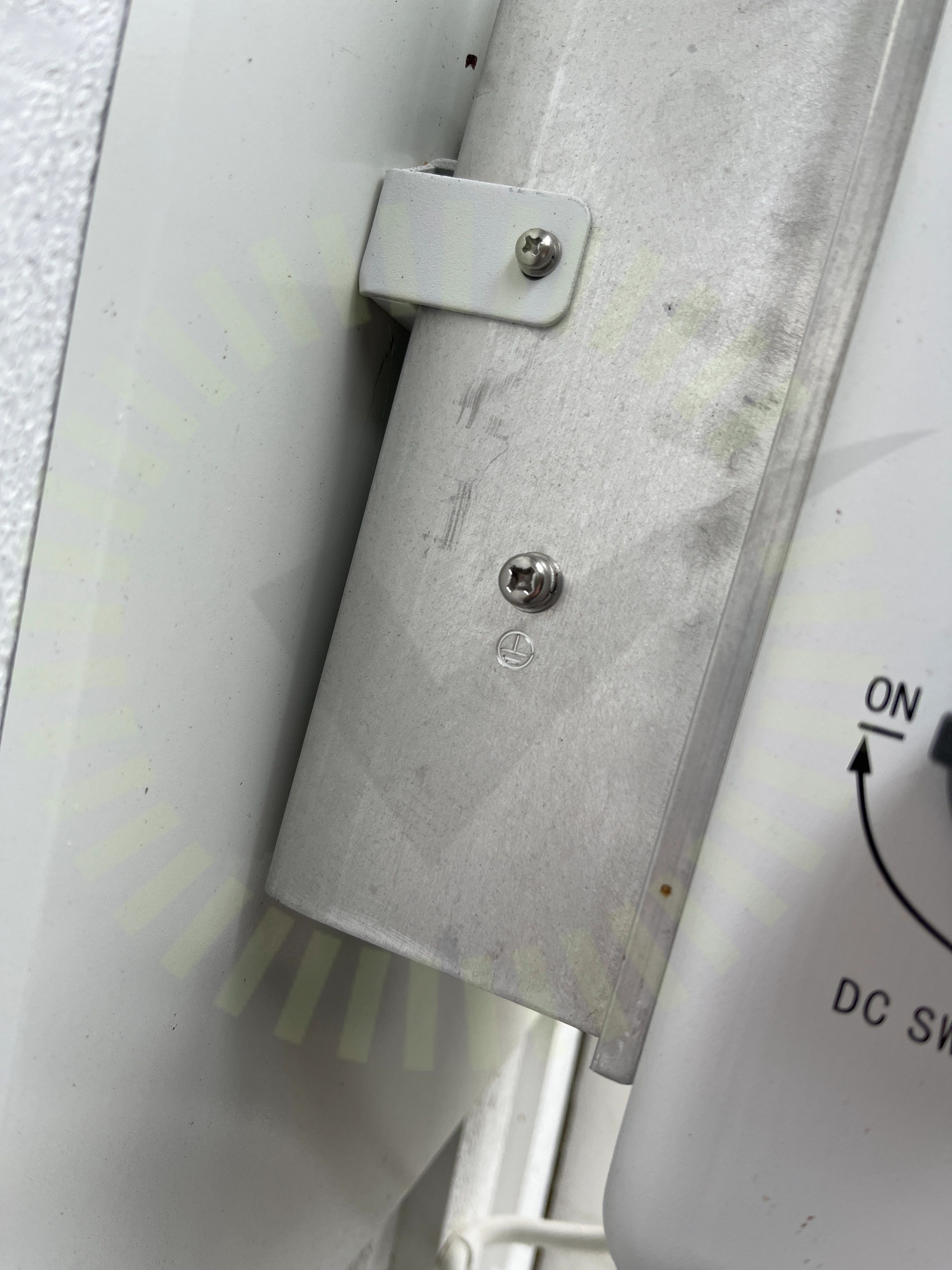

Jordning av chassi

6.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 22

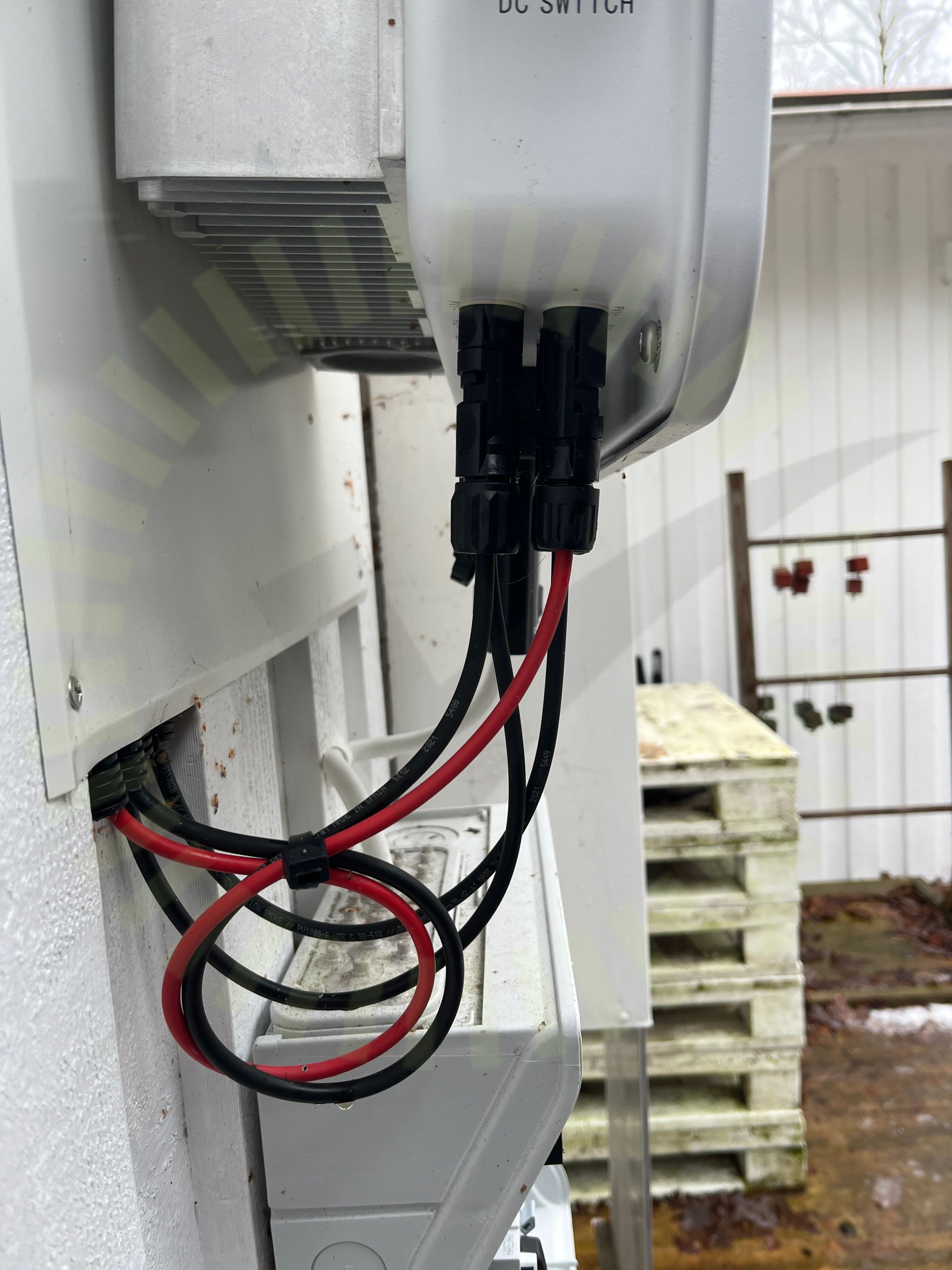

Stress på kontakter

6.4 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.

Godkända kontrollpunkter

27/32
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/32
Strängdesign
