Besiktningsrapport

8.4

Installation genom

Svea Solar

Datum

11 september 2023

Ort

Killeberg, Skåne län

Skenornas infästning

Väderskydd

Kabeluppfästning

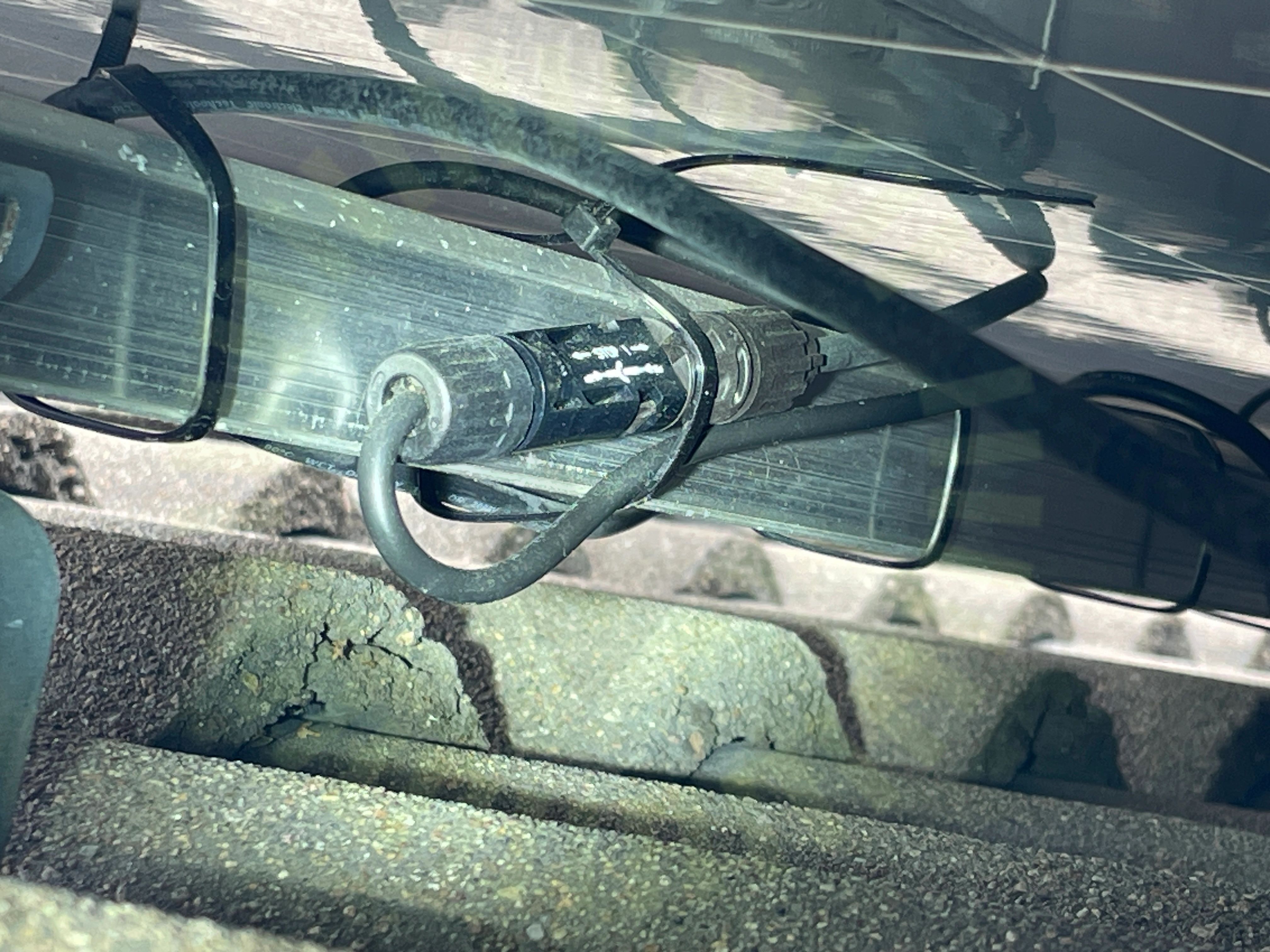

+ 5

87% godkända13% ej godkända

Om installationen

PanelerRisen: RSM40-8

MontagesystemESDEC Lutande Panntak

VäxelriktareGoodWe: GW4-15K SDT G2 Series

TillbehörUndercentral

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Tak 1, ESDEC Lutande Panntak

Anmärkningar

5/26

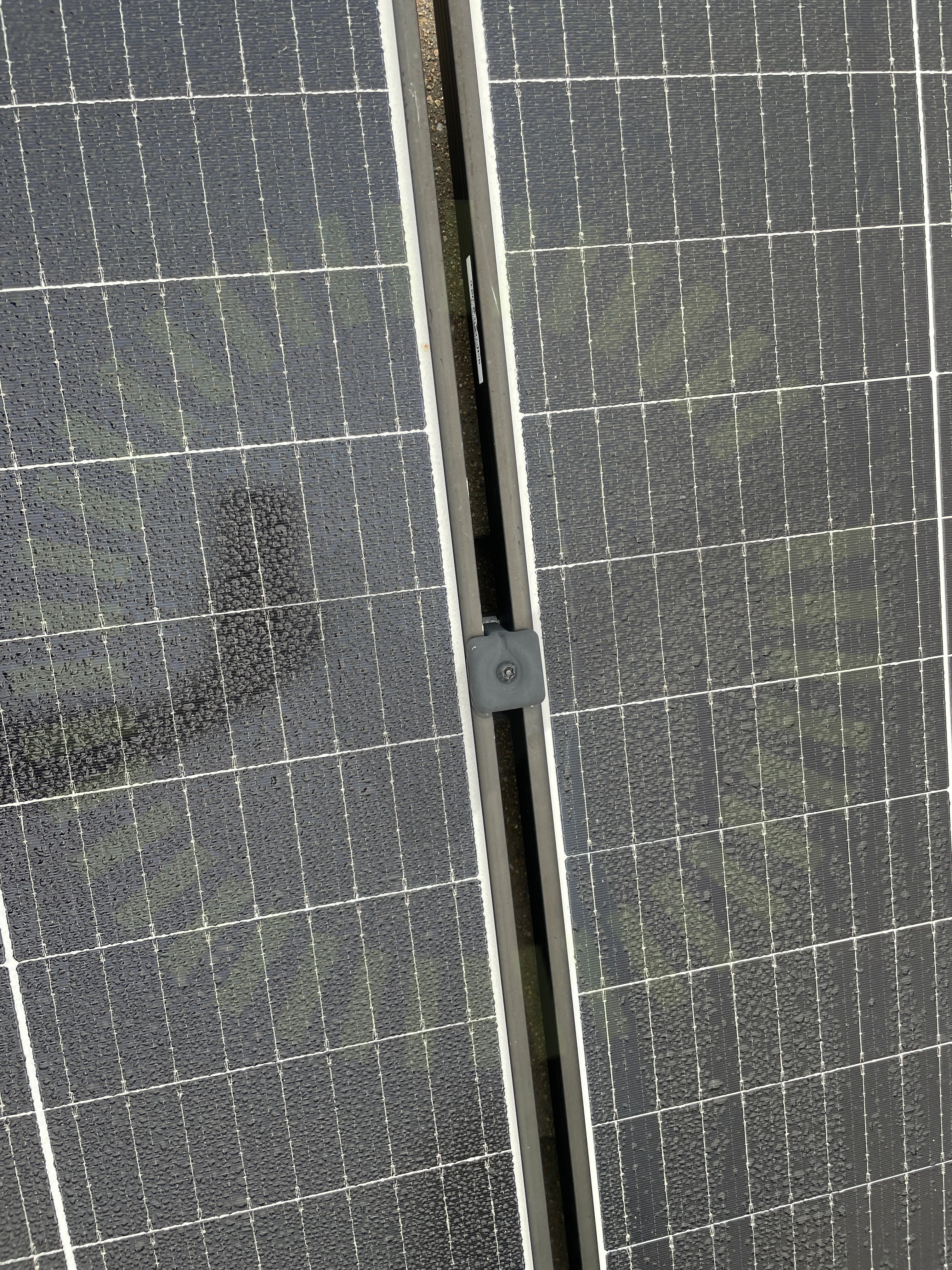

2.1 Dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar

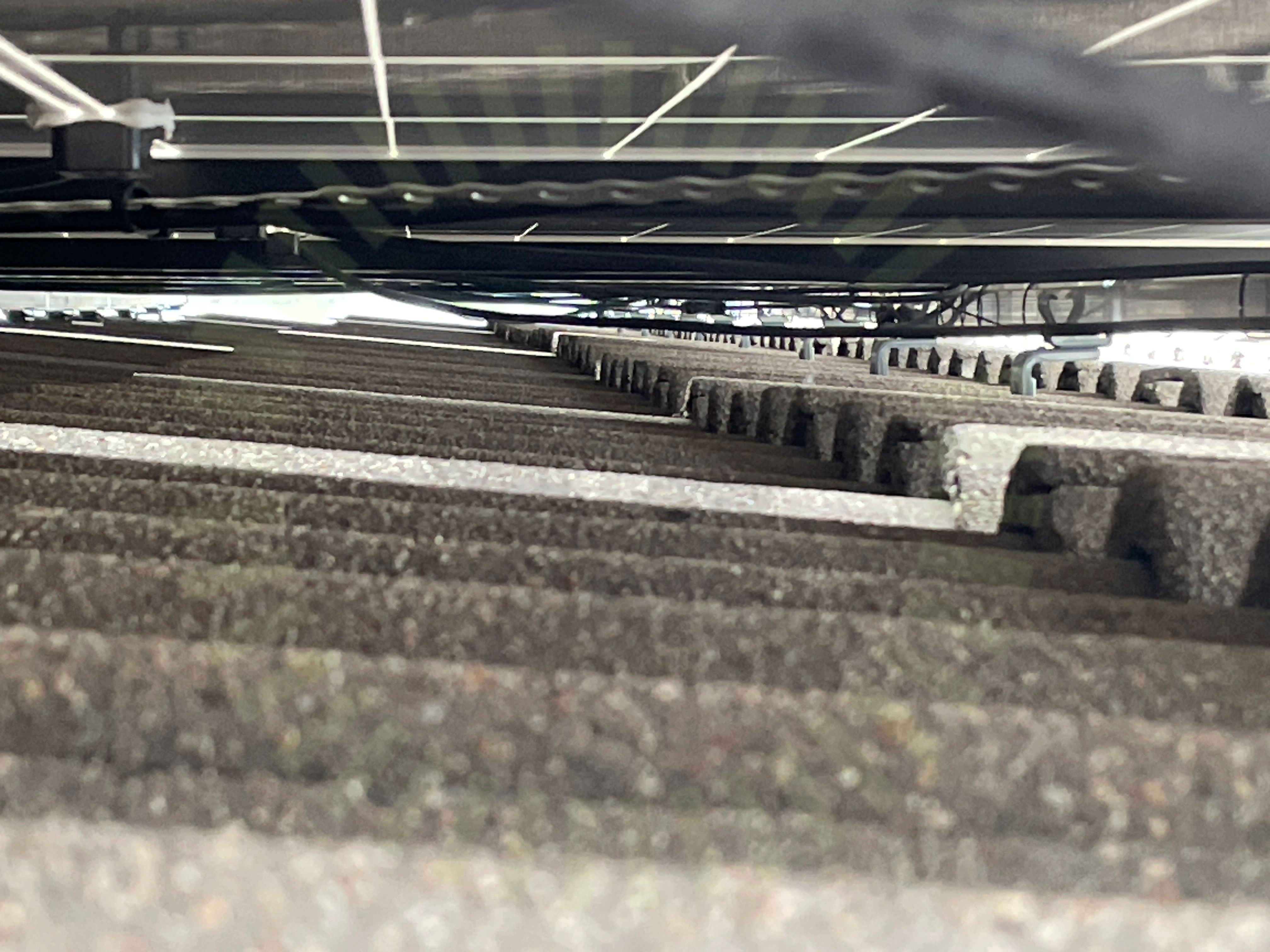

2.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Hänger långa sträckor utan uppfästning.

2.3 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenans botten, flyter en bit ovanför.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

2.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

2.5 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt. Uppmätt 750mm cc.

Snö- och vindlastberäkning

Godkända kontrollpunkter

21/26

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSäkerhetsavståndTakets lutningTakgenomföringTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Risen: RSM40-8

Anmärkningar

3/18

3.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje, förekommer på flertalet ställen.

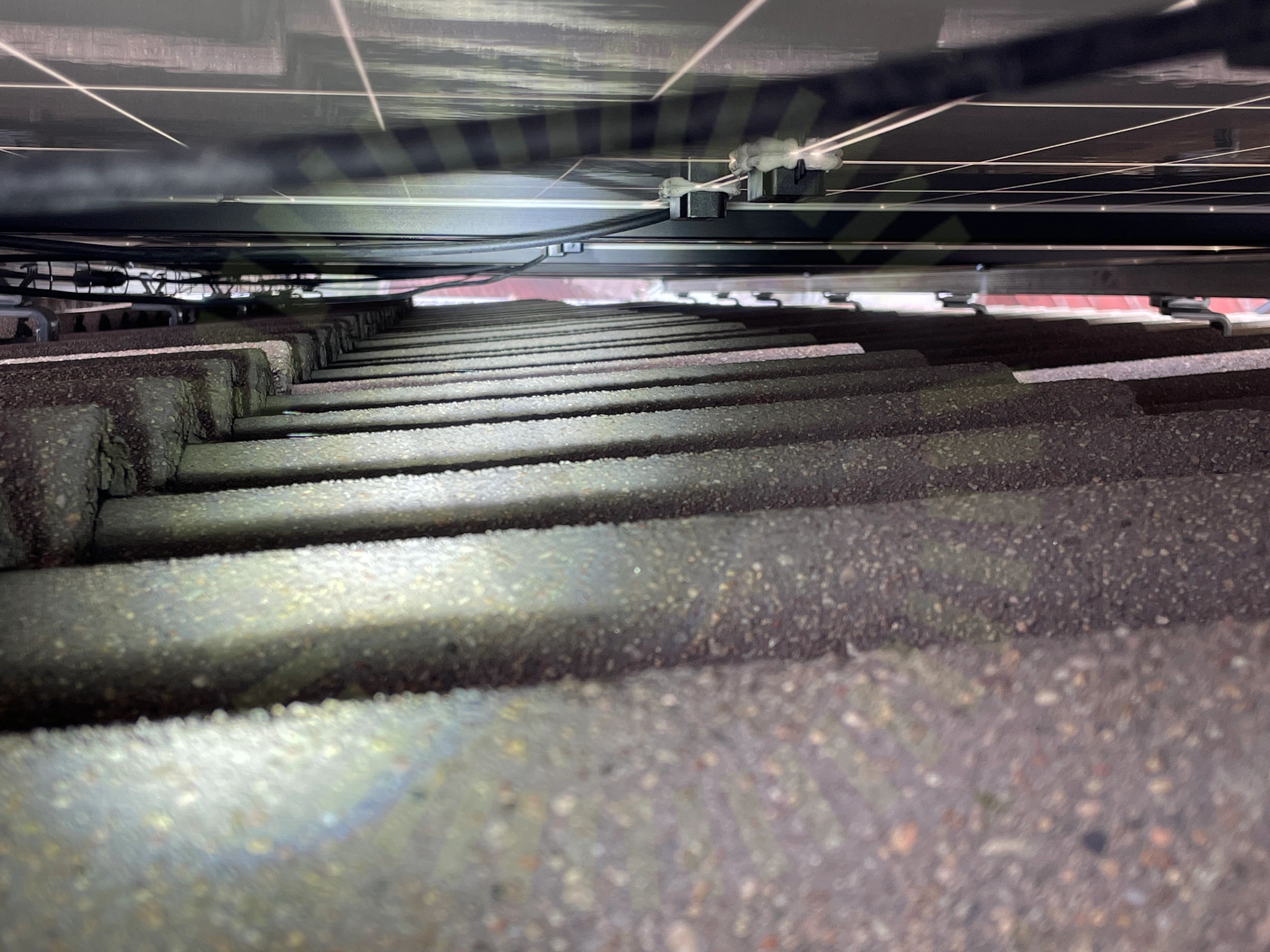

3.2 Kopplingslåda

Inte godkänd

Hängande kabel från kopplingslåda utsätter kopplingslåda för stress.

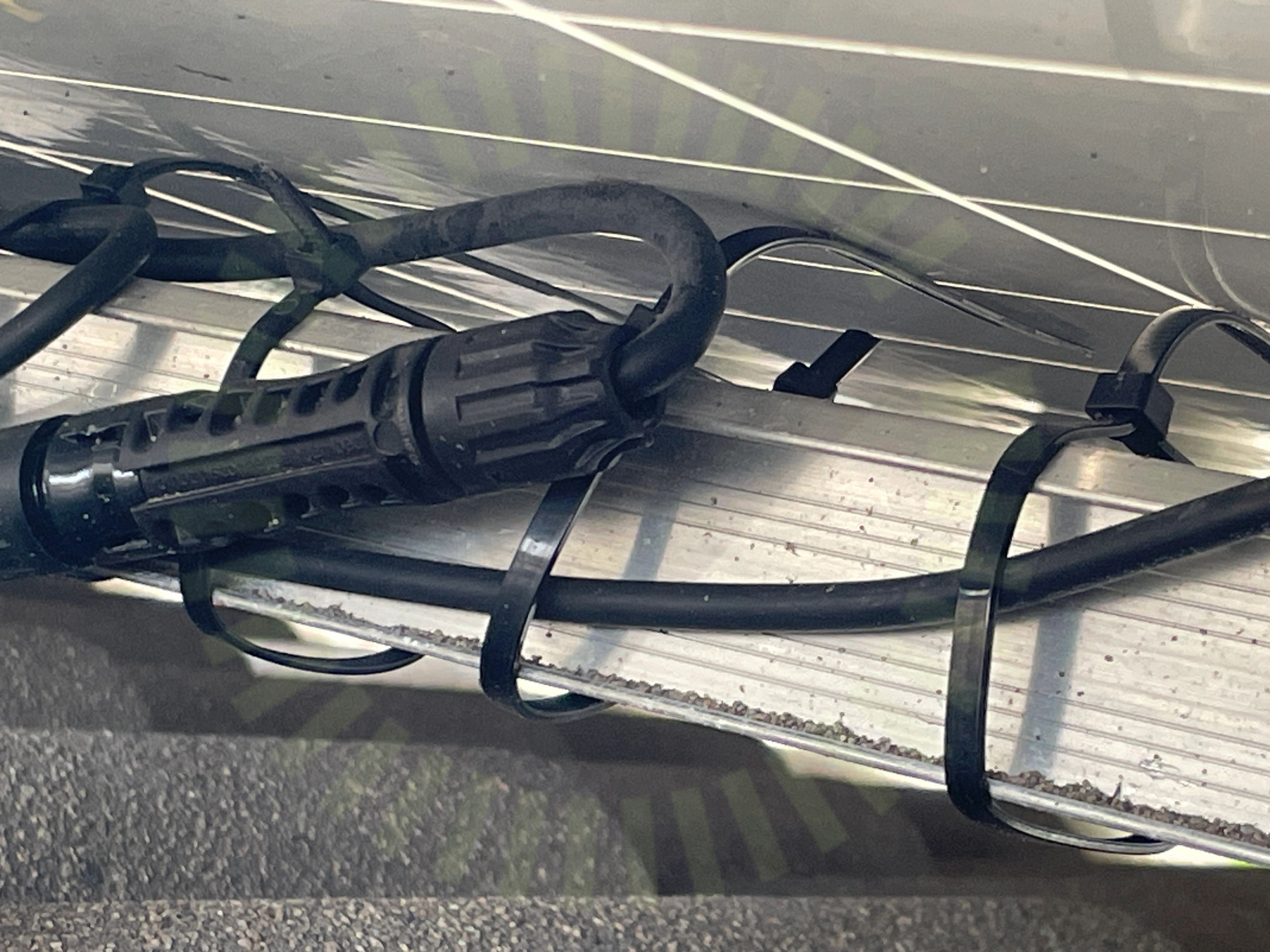

3.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

15/18

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Undercentral

Godkända kontrollpunkter

8/8

BöjradieFasskenaFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5

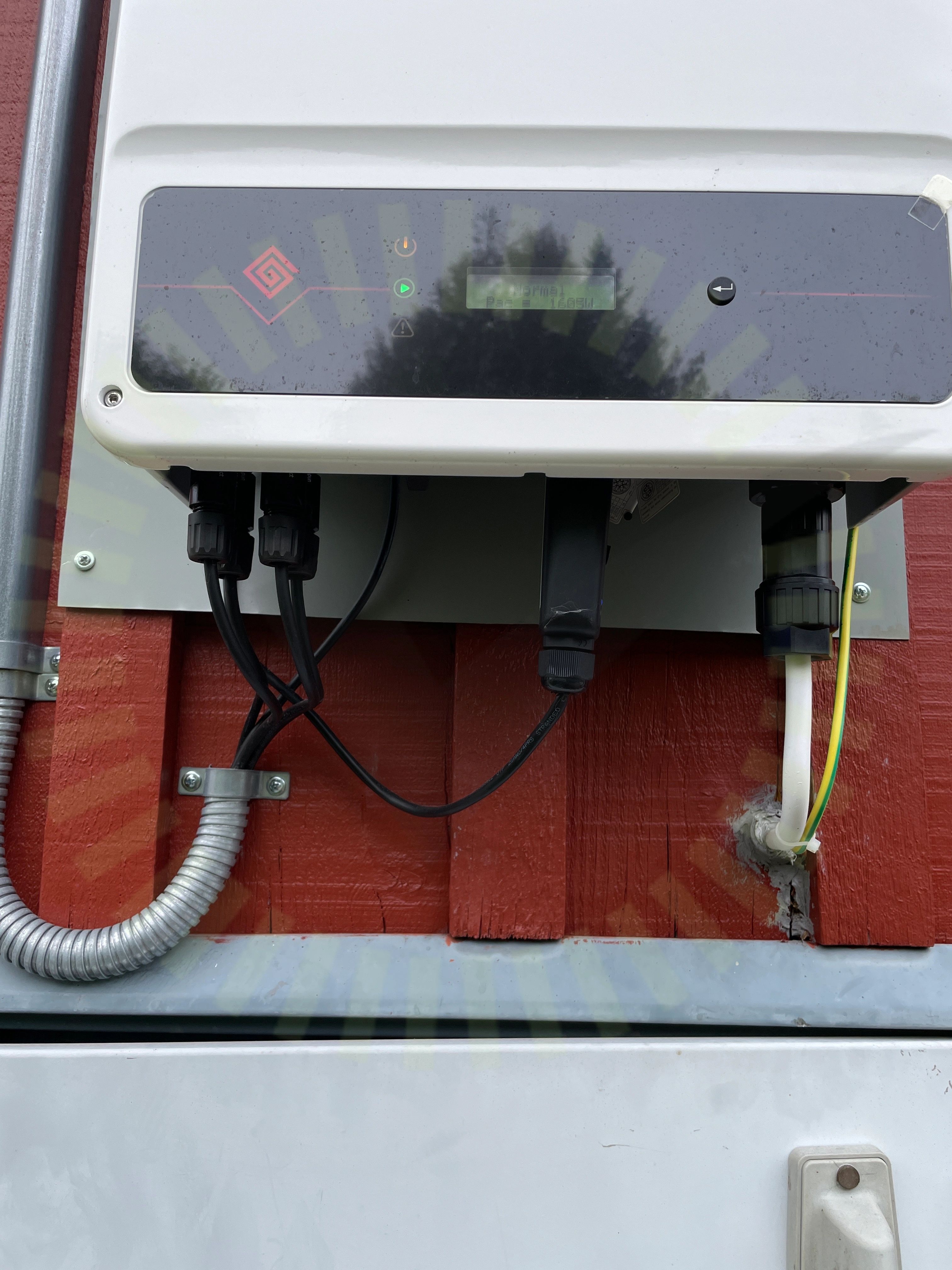

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5

Informering av solcellerMissvisande varselmärkningVarning för backspänning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Växelriktare

Anmärkningar

2/33

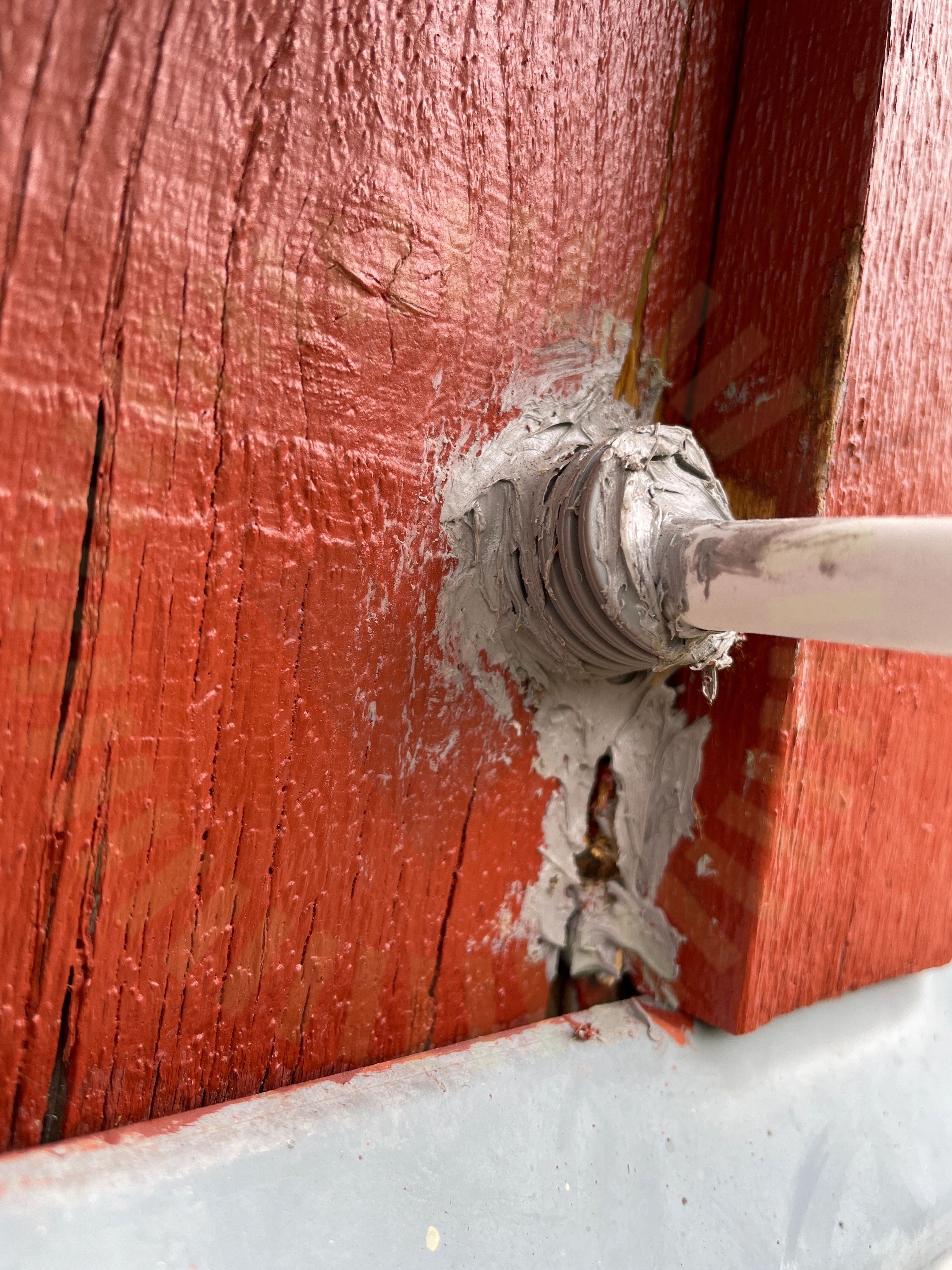

6.1 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt. Växelriktare är uppsatt i väst.

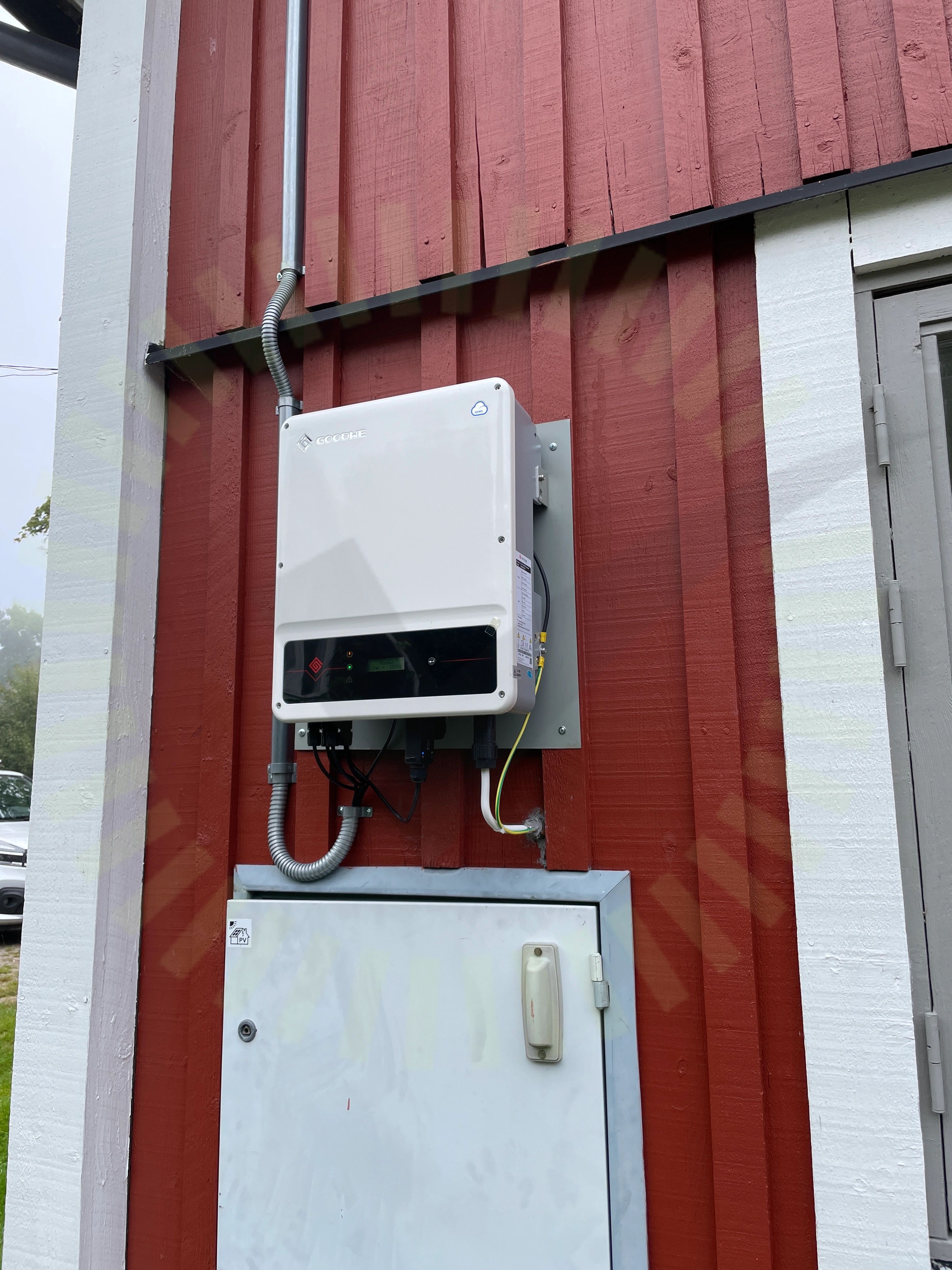

6.2 Väderskydd

Inte godkänd

Växelriktaren får inte placeras oskyddad för väder. Växelriktare placerad i väst.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 16

Godkända kontrollpunkter

30/33

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMax total effektMärkningPlaceringSkarp kantStress på kontakterSäkringsdimensionVentilationVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/33

Strängdesign
