Institutet för Solenergikvalitet

Besiktningsrapport

8.3
x

Installation genom

Sesol

Datum

4 september 2023

Ort

Höör, Skåne län
Takkrokarnas CC
Klämmor rätt förläggning
Klämmornas placering
84% godkända16% ej godkända

Om installationen

PanelerLongi LR5-66HPH
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörUndercentral
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Tydlig mätning och signering av dokument. Mätning finns i bild dokument från kund.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Tak 1, Longi LR5-66HPH

Anmärkningar

4/15
Klämmornas placering

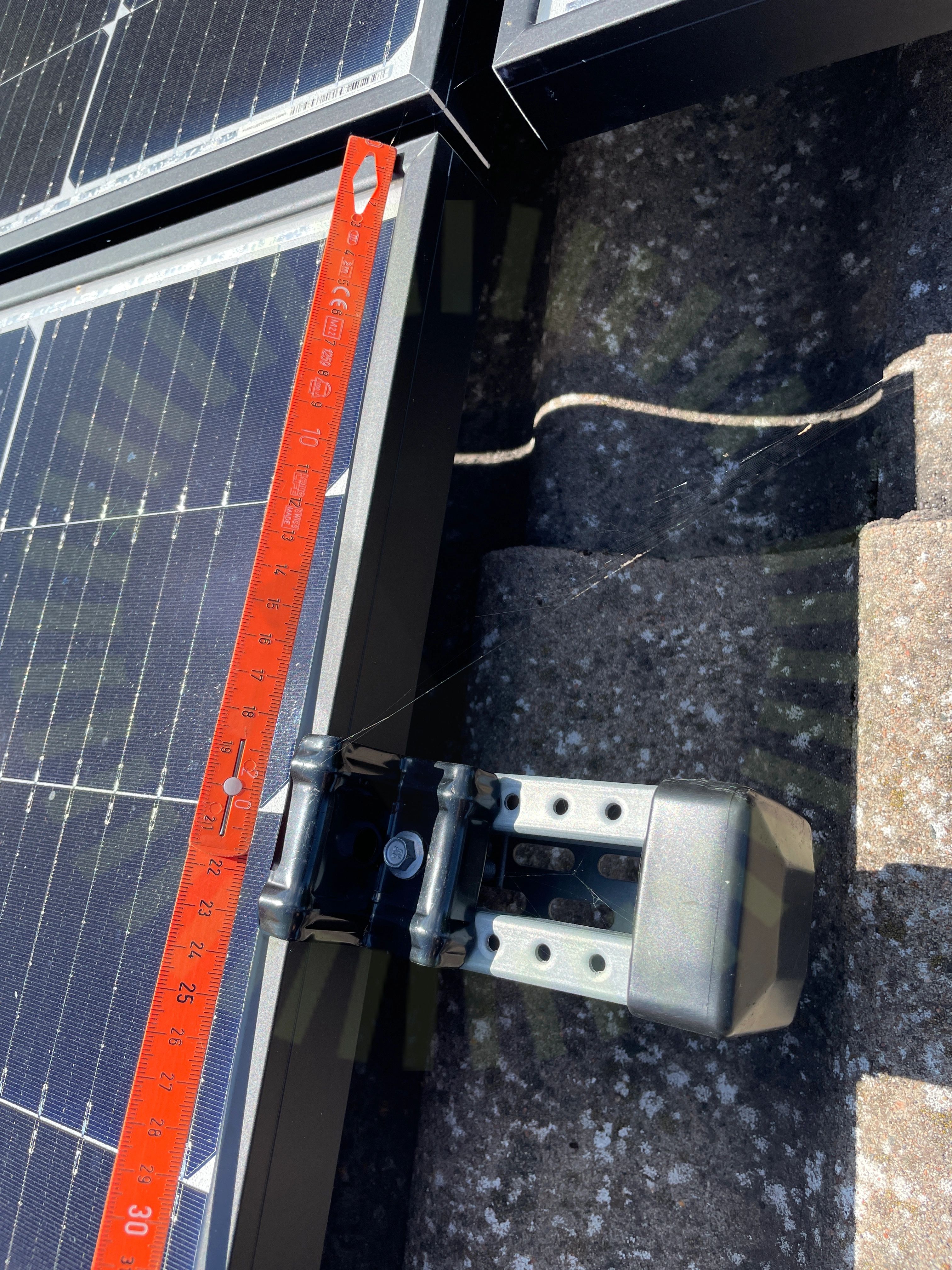

2.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13
Kopplingslåda

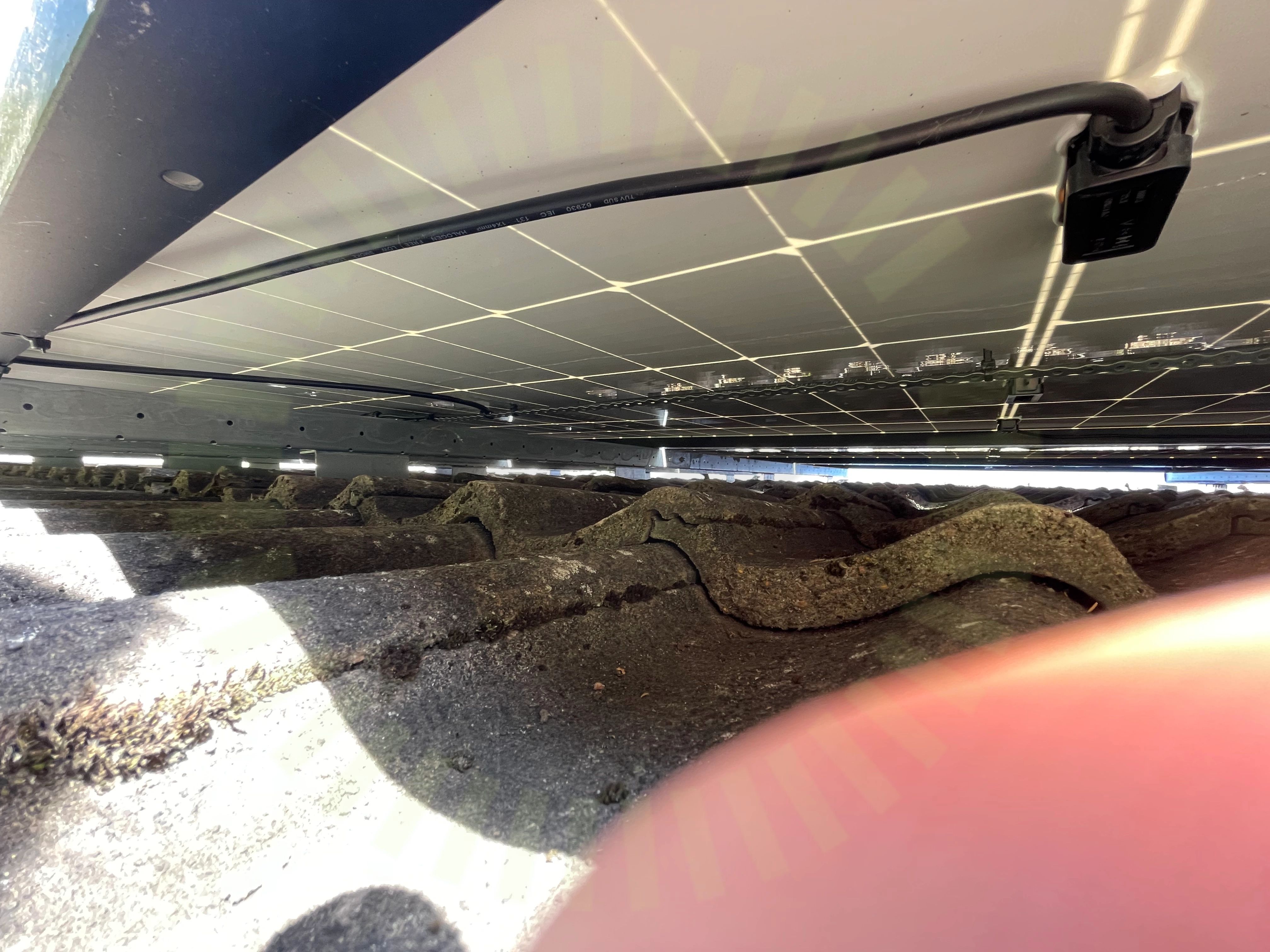

2.2 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan generellt under samtliga panelfält.

Skador på panel

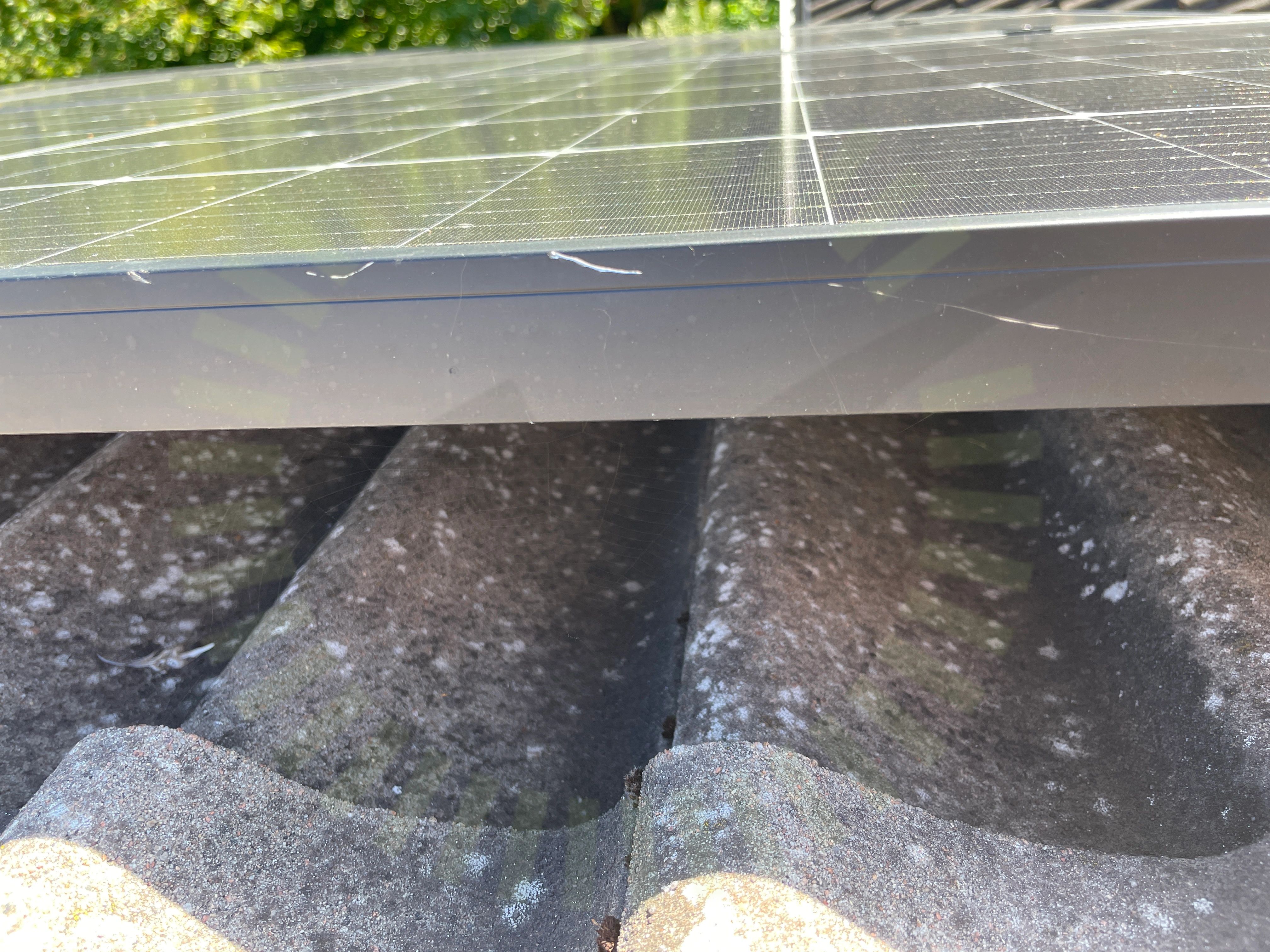

2.3 Skador på panel

Inte godkänd

Panelramar har tagit skada. Tydliga inbuktningar i ramen på panelerna upptäckta på flertalet paneler.

Stress på kontakter

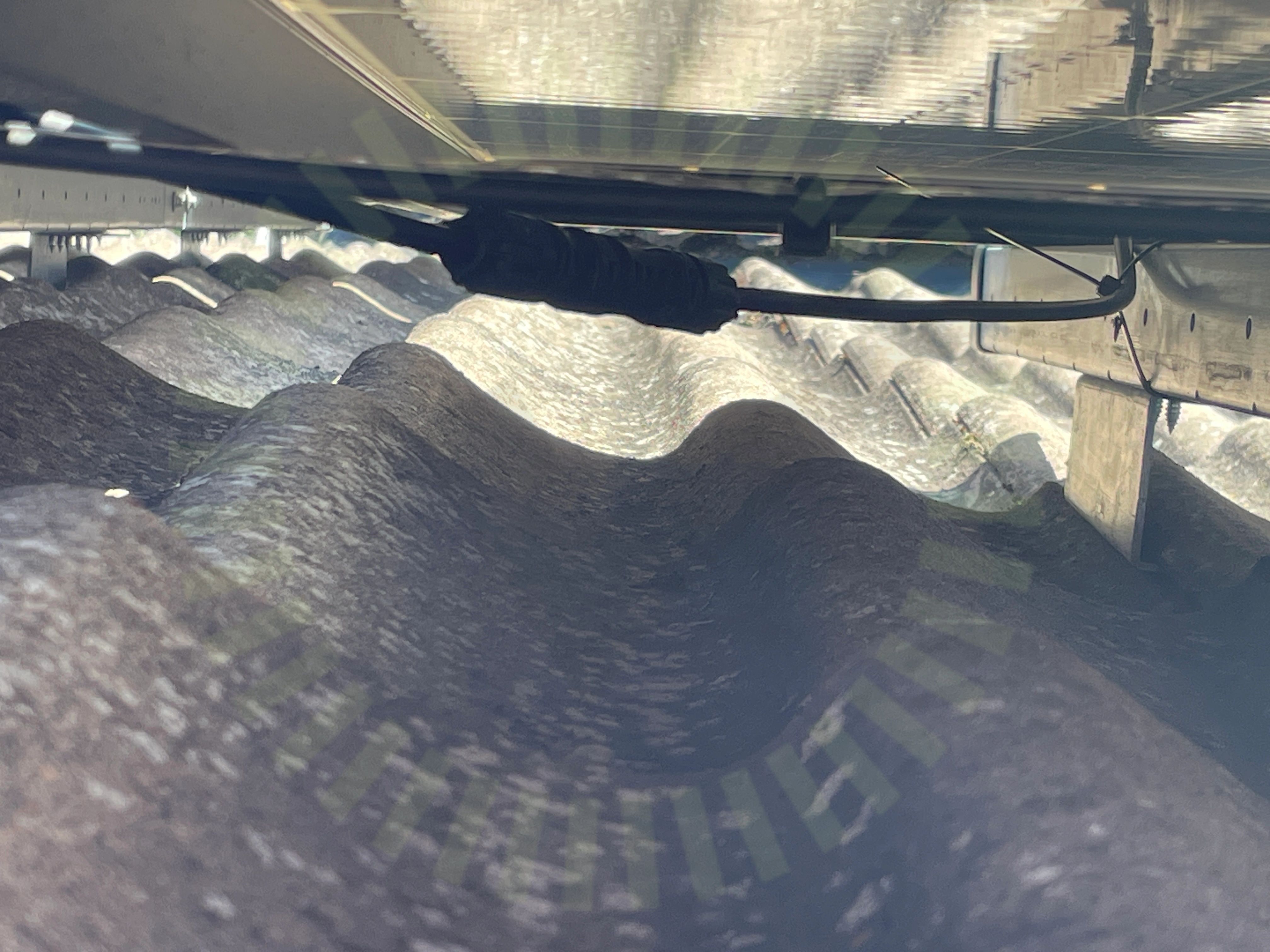

2.4 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna på fåtal ställen under panelfälten.

SS 436 40 00, 712.526

Godkända kontrollpunkter

11/15
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

6/24
Klämmor rätt förläggning

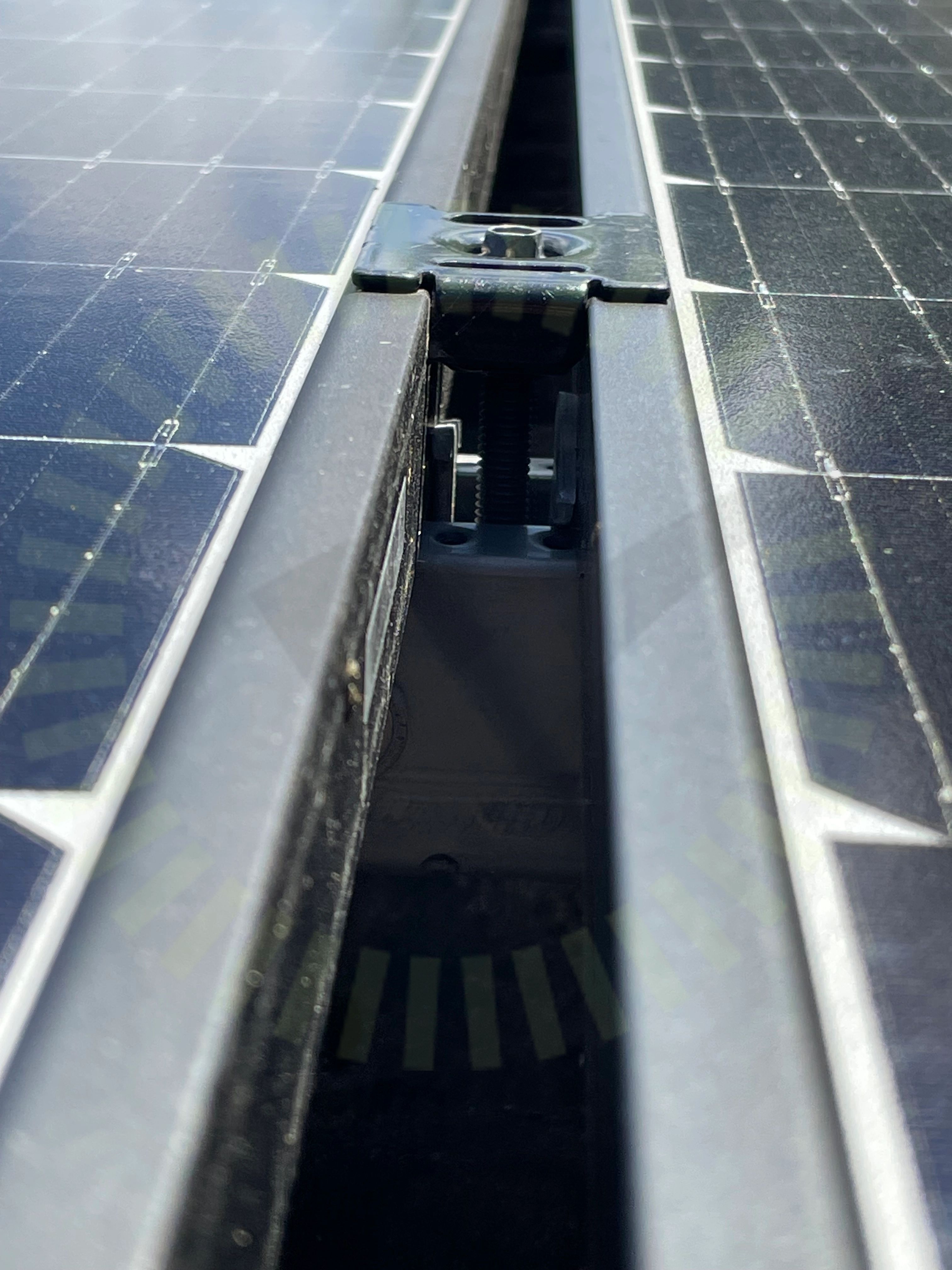

3.1 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad på flertalet ställen över samtliga panelfält.

MA5111 Sid 1 (1) | Version 4 - 221117
Takgenomföring

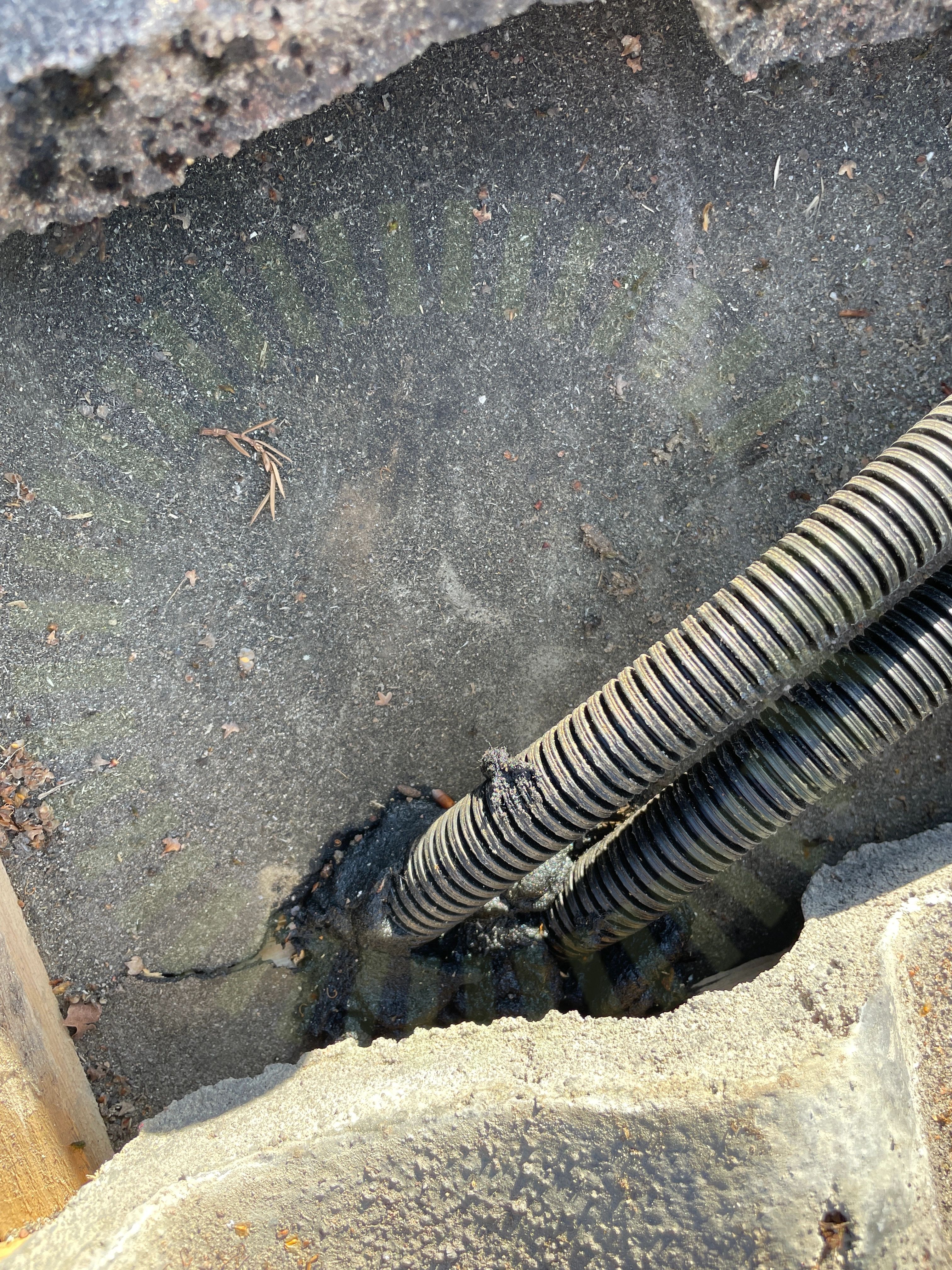

3.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Skenskarvar

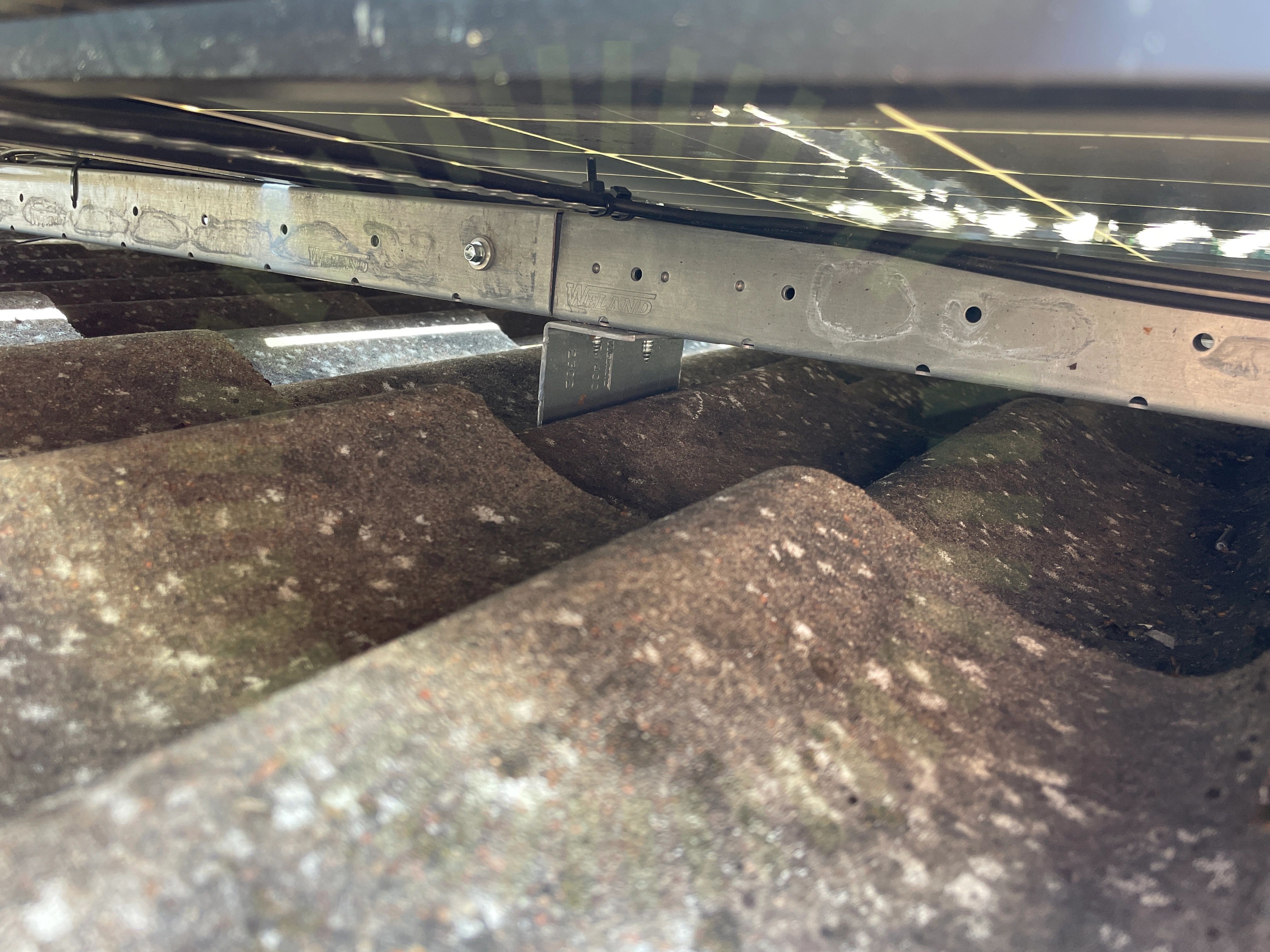

3.3 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Felaktig skruvar är även använda vid flertalet ställen.

MA5102 Sid 1 (1) | Version 3 - 221101

3.4 Underbyggnad

Inte godkänd

Råspont är för klen för den beräknade lasten bortsett från garagetaket. Komplettering med fler infästningar behövs. Råspont 22mm, infästning mellan takstolar.

Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)
Takkrokarnas CC

3.5 Takkrokarnas CC

Inte godkänd

Skenornas avstånd till varandra överstiger måttet angivet i Snö- och vindlastberäkningen. Uppmätt mått 1500mm.

MA5102 Sid 1 (1) | Version 3 - 221101
Underliggande takpanna

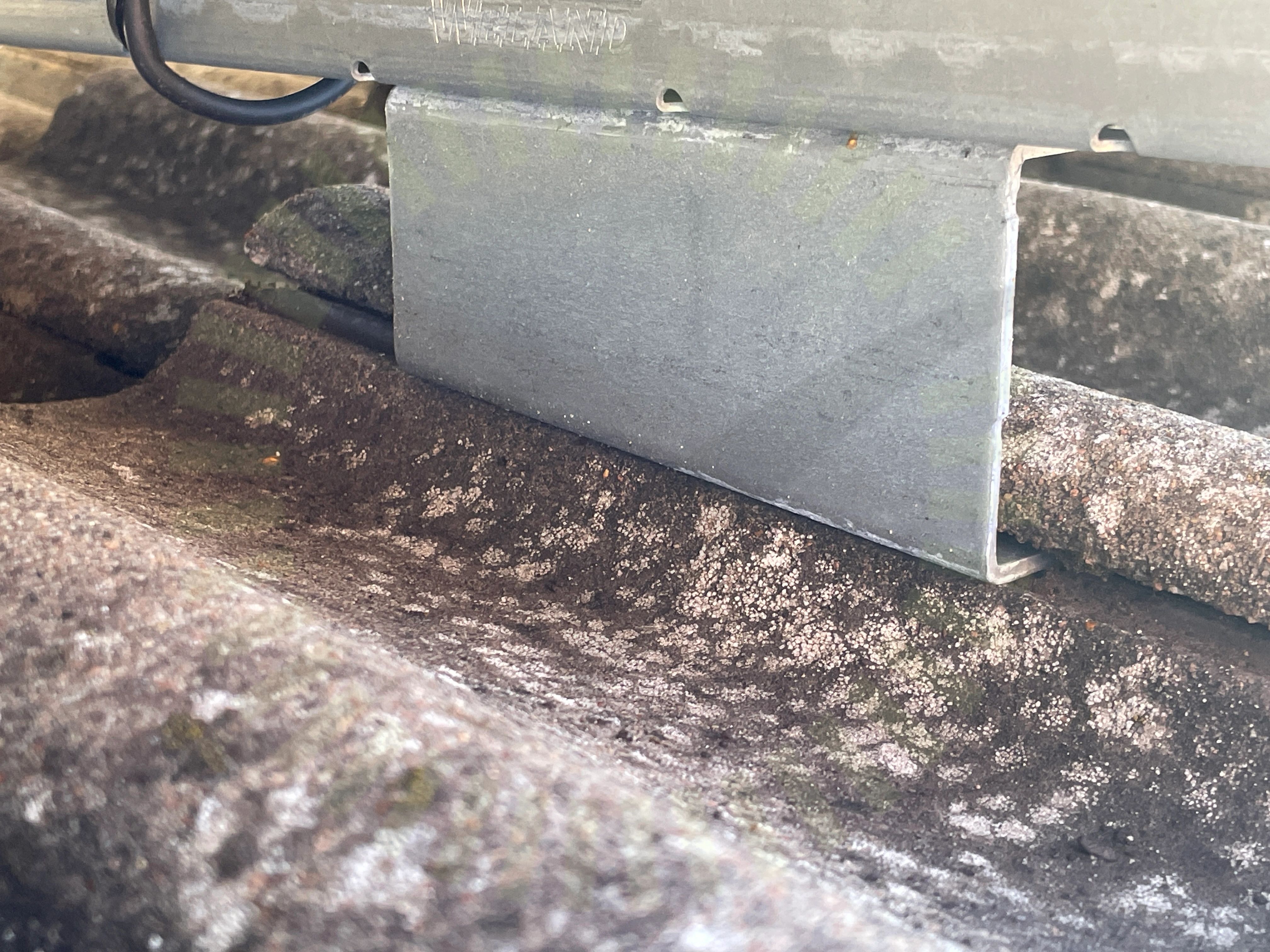

3.6 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna generellt under samtliga panelfält.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

18/24
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSnö- och VindlastberäkningTvådelad TakkrokVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Undercentral

Godkända kontrollpunkter

9/9
BrytareBöjradieFasskenaFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/5
Varning för backspänning

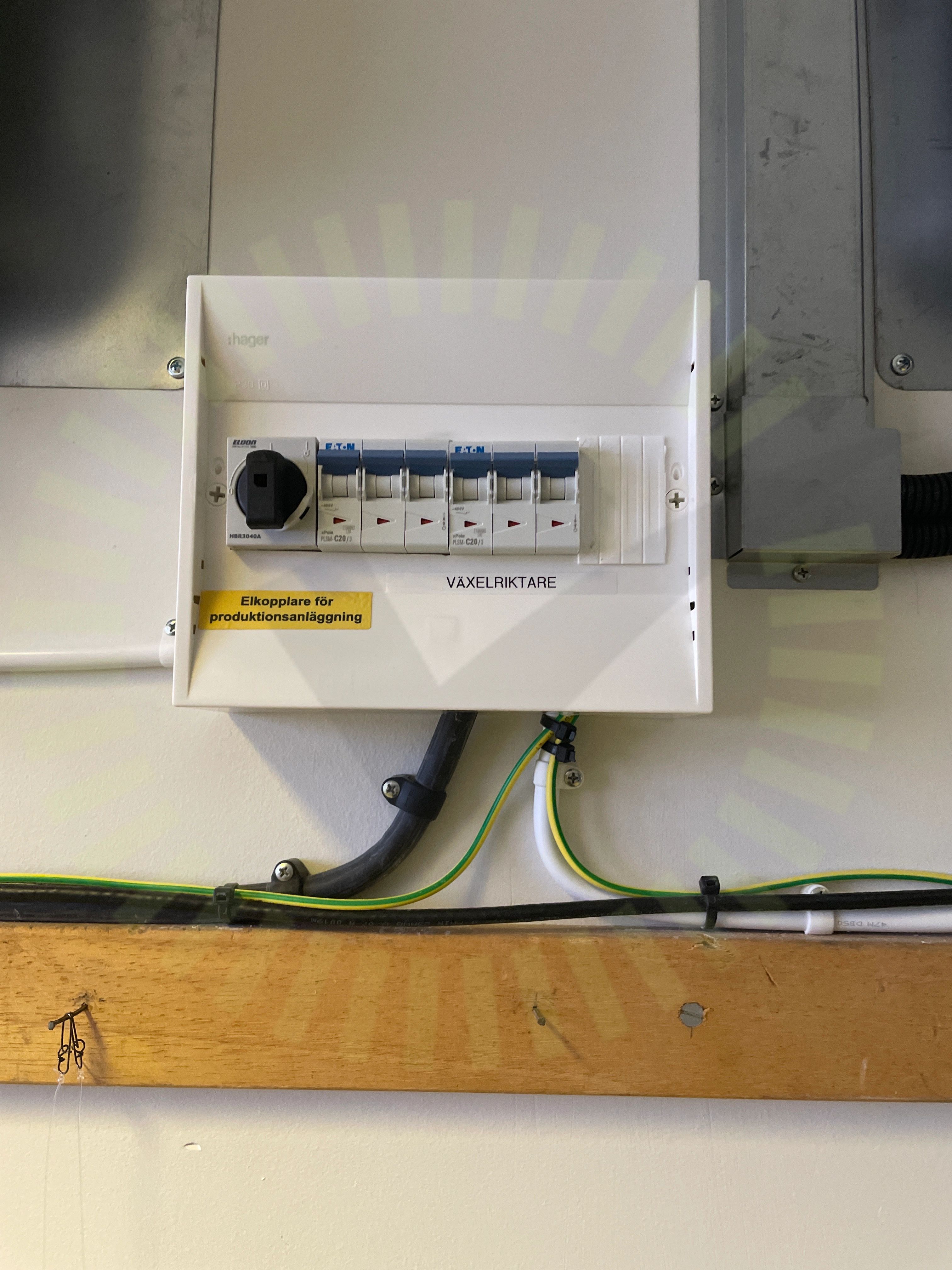

5.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för bakspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

5.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/5
Informering av solcellerMissvisande varselmärkning

Ej tillgängligt vid besiktning

1/5
Tillförlitligt fäst

Växelriktare

Anmärkningar

2/35
Avstånd närliggande objekt

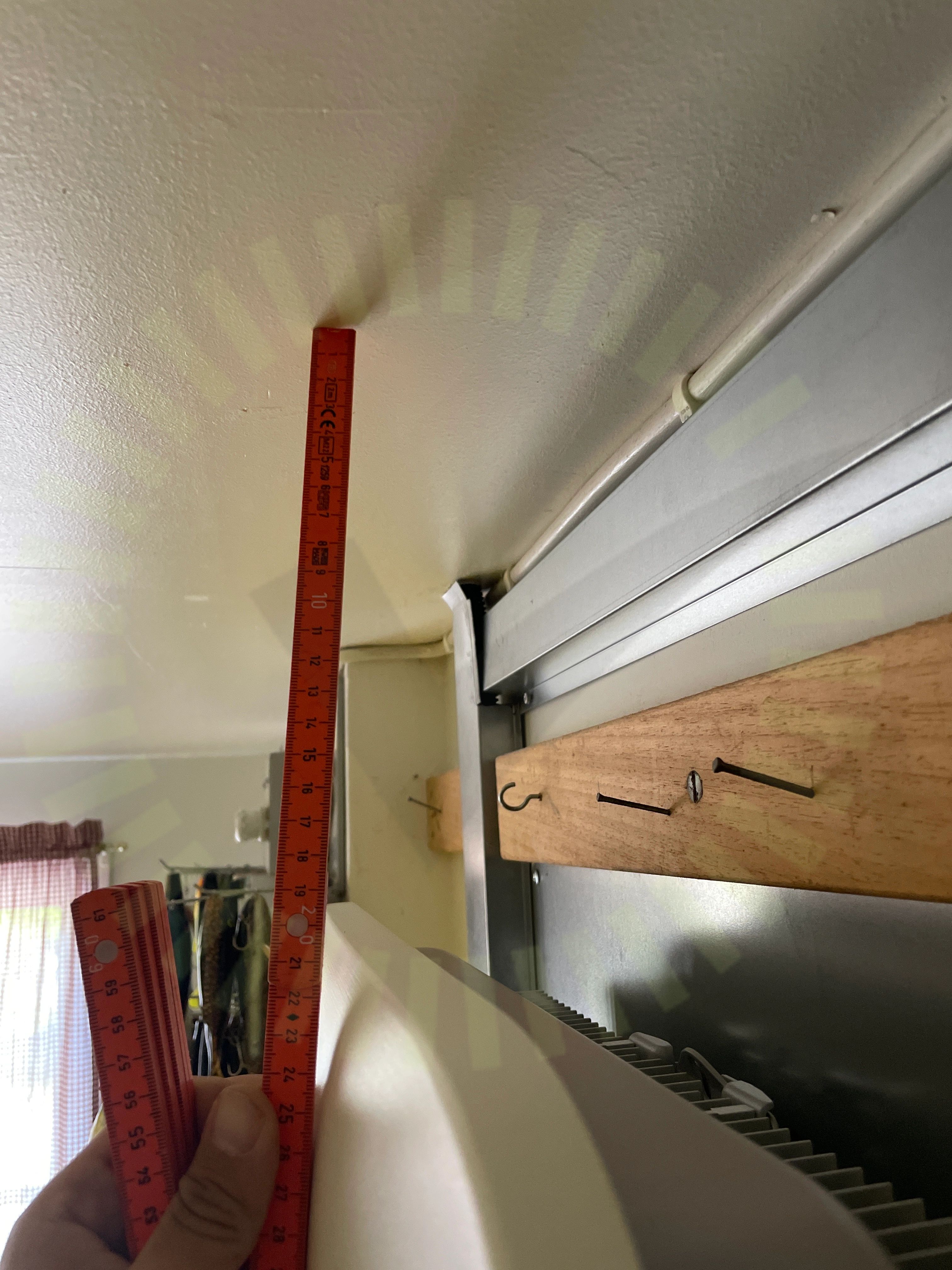

6.1 Avstånd närliggande objekt

Inte godkänd

Samtliga växelriktare har inte ett korrekt avstånd till närmaste objekt.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

6.2 AC anslutning växelriktare

Inte godkänd

Båda växelriktare är anslutna till samma säkringsgrupp.

Godkända kontrollpunkter

32/35
AC anslutning växelriktareAC BöjradieAC BöjradieAC Kablage förläggningAC Kablage förläggningAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionSäkringsdimensionUppskalad ledare

Ej tillgängligt vid besiktning

1/35
Strängdesign
