Institutet för Solenergikvalitet

Besiktningsrapport

9.2
x

Installation genom

Takkraft

Datum

26 maj 2026

Ort

Täby, Stockholms län
Varning för likspänning
Varning för backspänning
DC Kablage förläggning
85% godkända15% ej godkända

Om installationen

BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
Takkraft

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Godkända kontrollpunkter

5/5
KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet

Varselmärkning

Anmärkningar

2/3

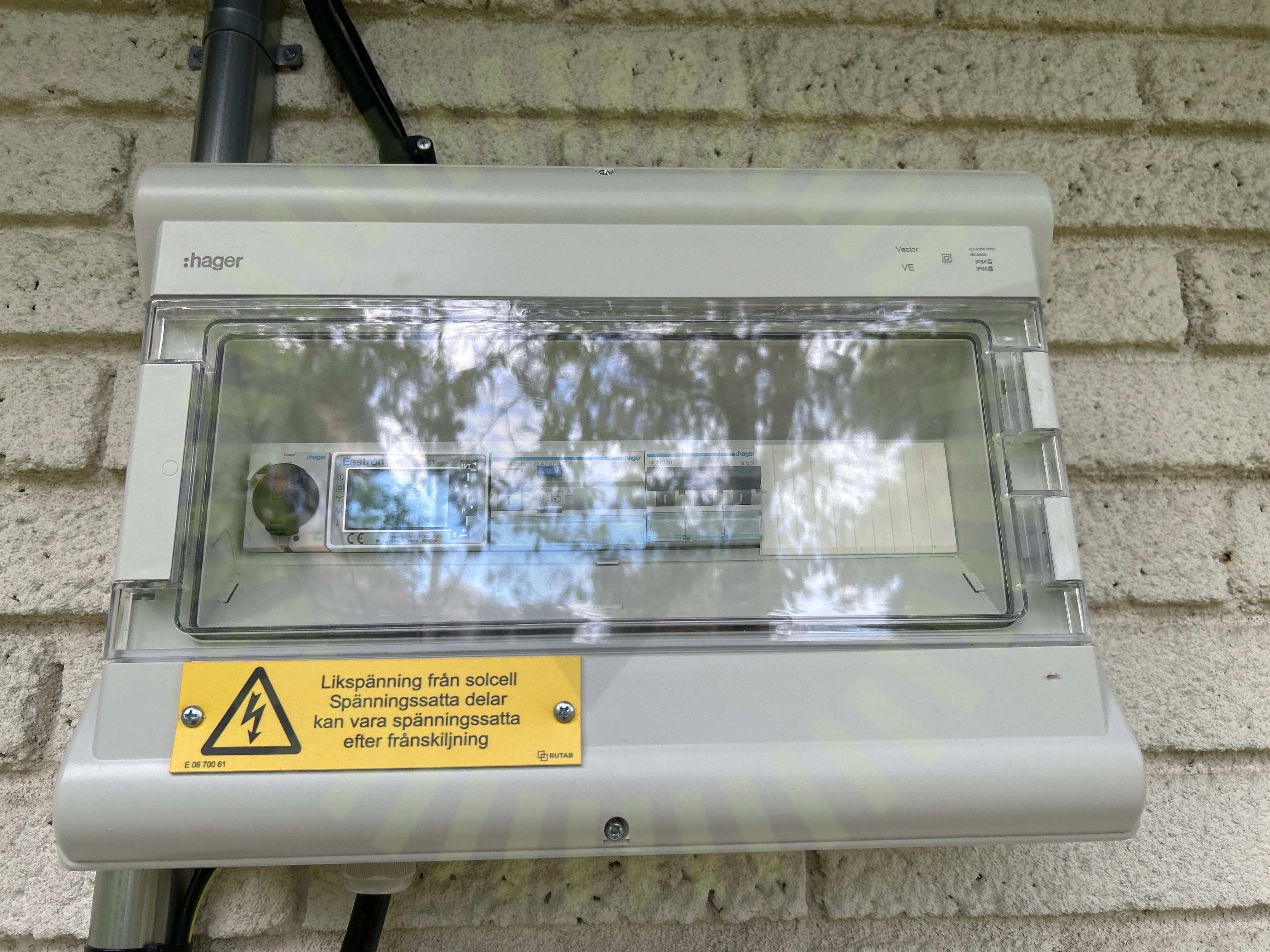

Varning för backspänning

2.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42
Varning för likspänning

2.2 Varning för likspänning

Inte godkänd

Märkningens placering är missvisande. Varning för likspänning förekommer ej i den uppmärkta centralen.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

1/3
Informering av solceller

Växelriktare

Anmärkningar

5/37

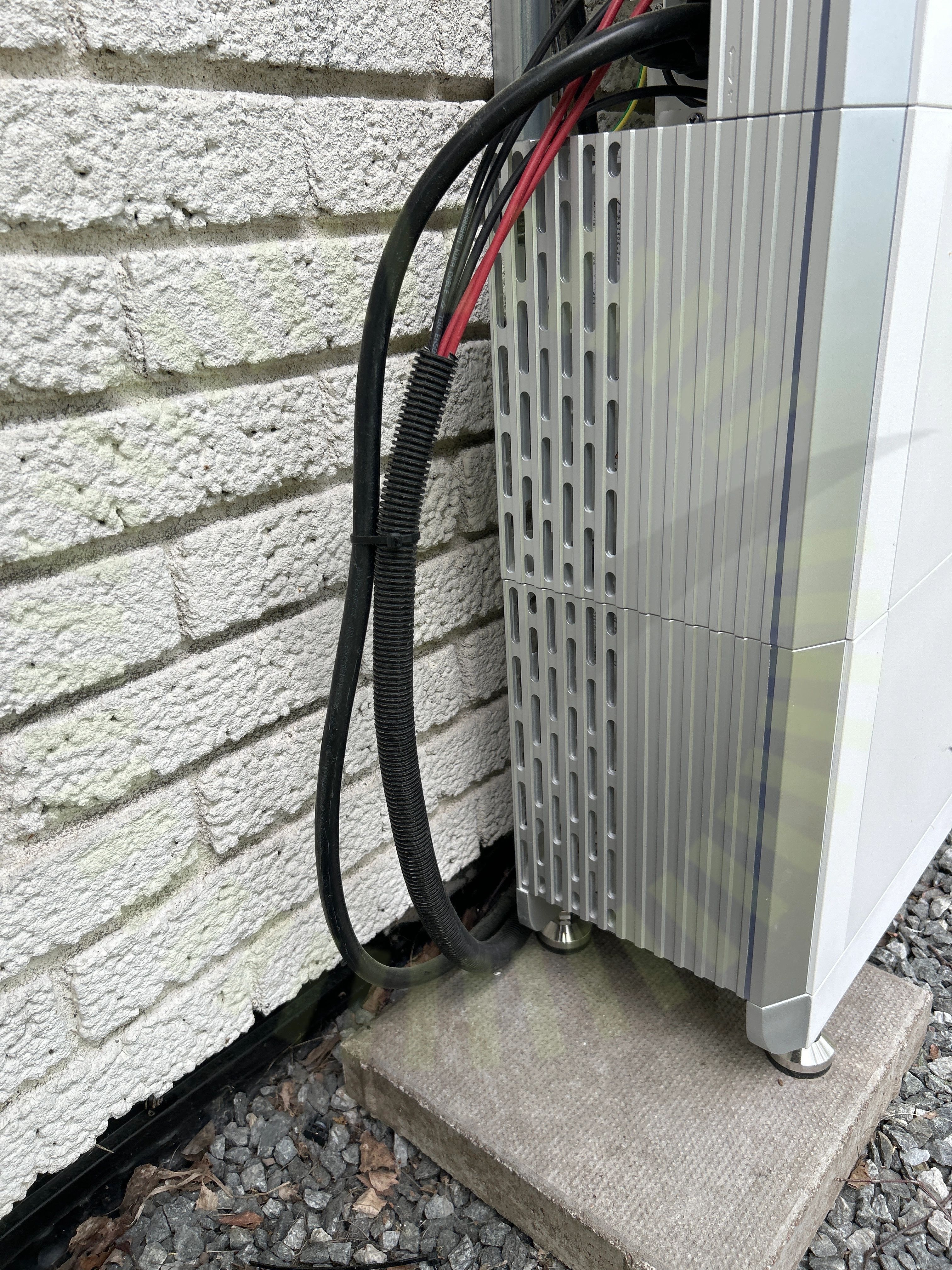

AC Kablage förläggning

3.1 AC Kablage förläggning

Inte godkänd

Kablaget är inte uppfäst så det har tillräckligt stöd.

SS 436 40 00 (522.8.4)

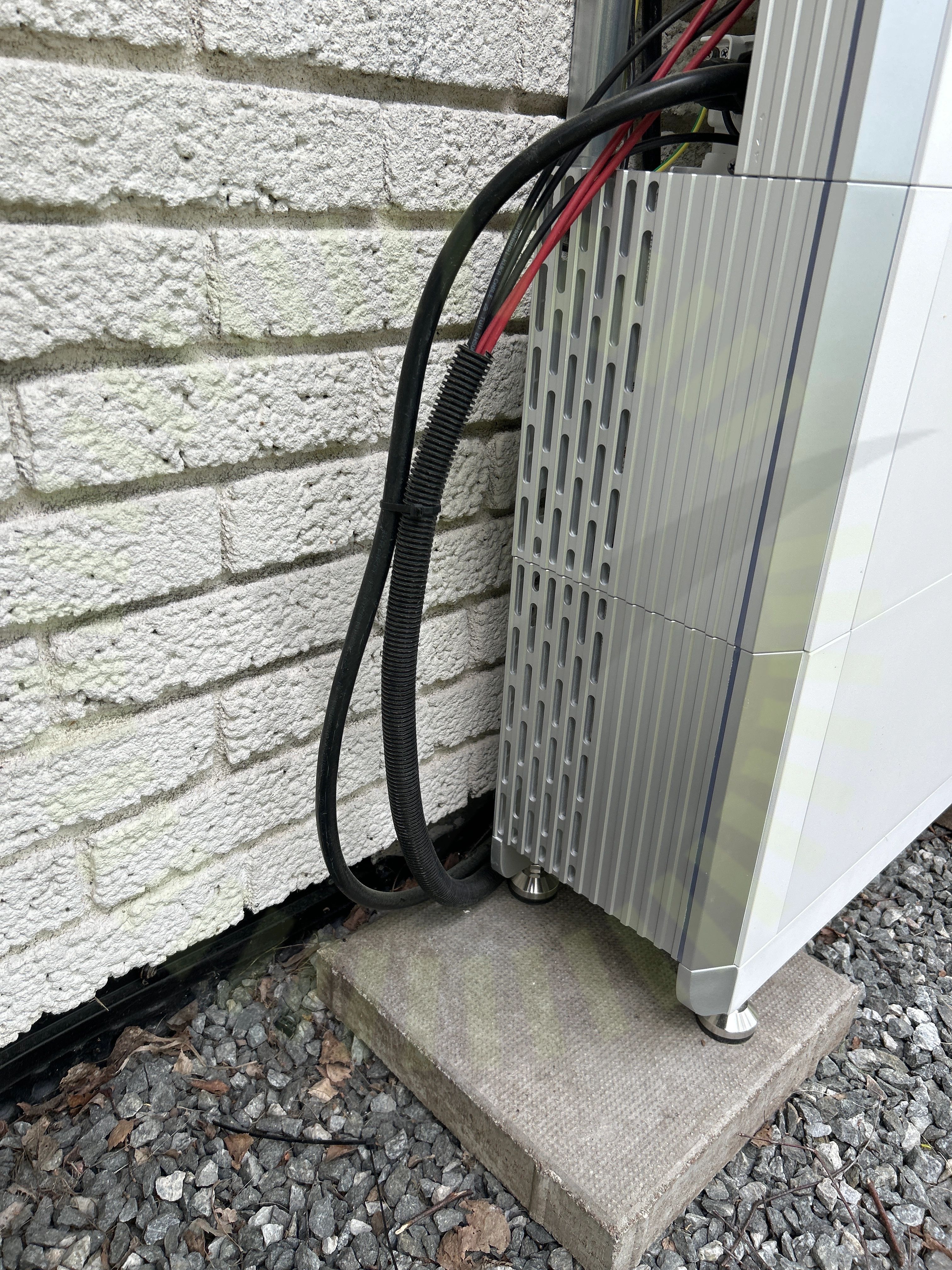

DC Kablage förläggning

3.2 DC Kablage förläggning

Inte godkänd

Kablaget är inte uppfäst så det har tillräckligt stöd.

3.3 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

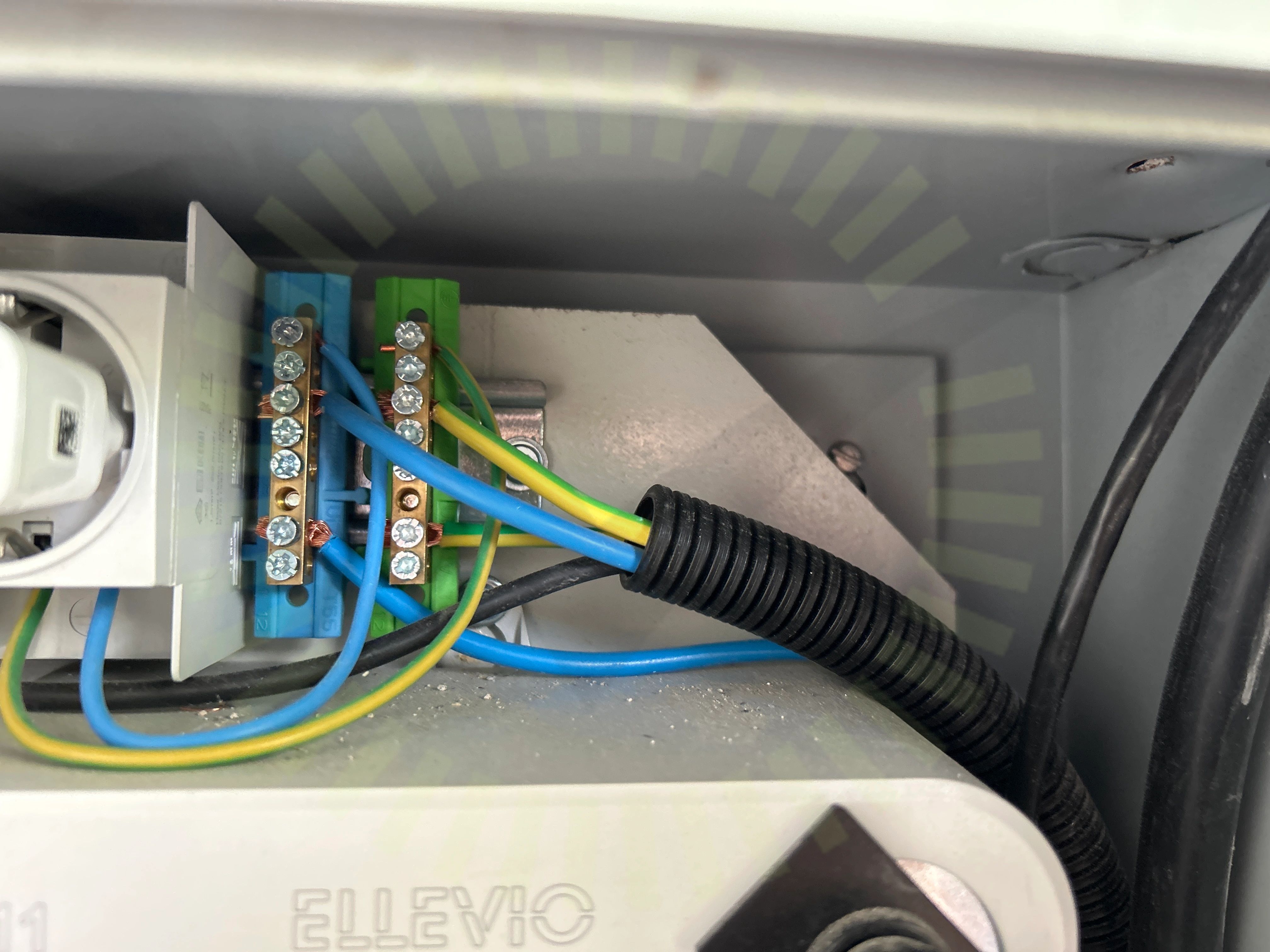

Enkelisolerade ledare

3.4 Enkelisolerade ledare

Inte godkänd

Enkelisolerad ledare ligger öppet utanför kapsling. Gäller växelriktarens N-ledare.

SS 436 40 00 (412.2.2.1)

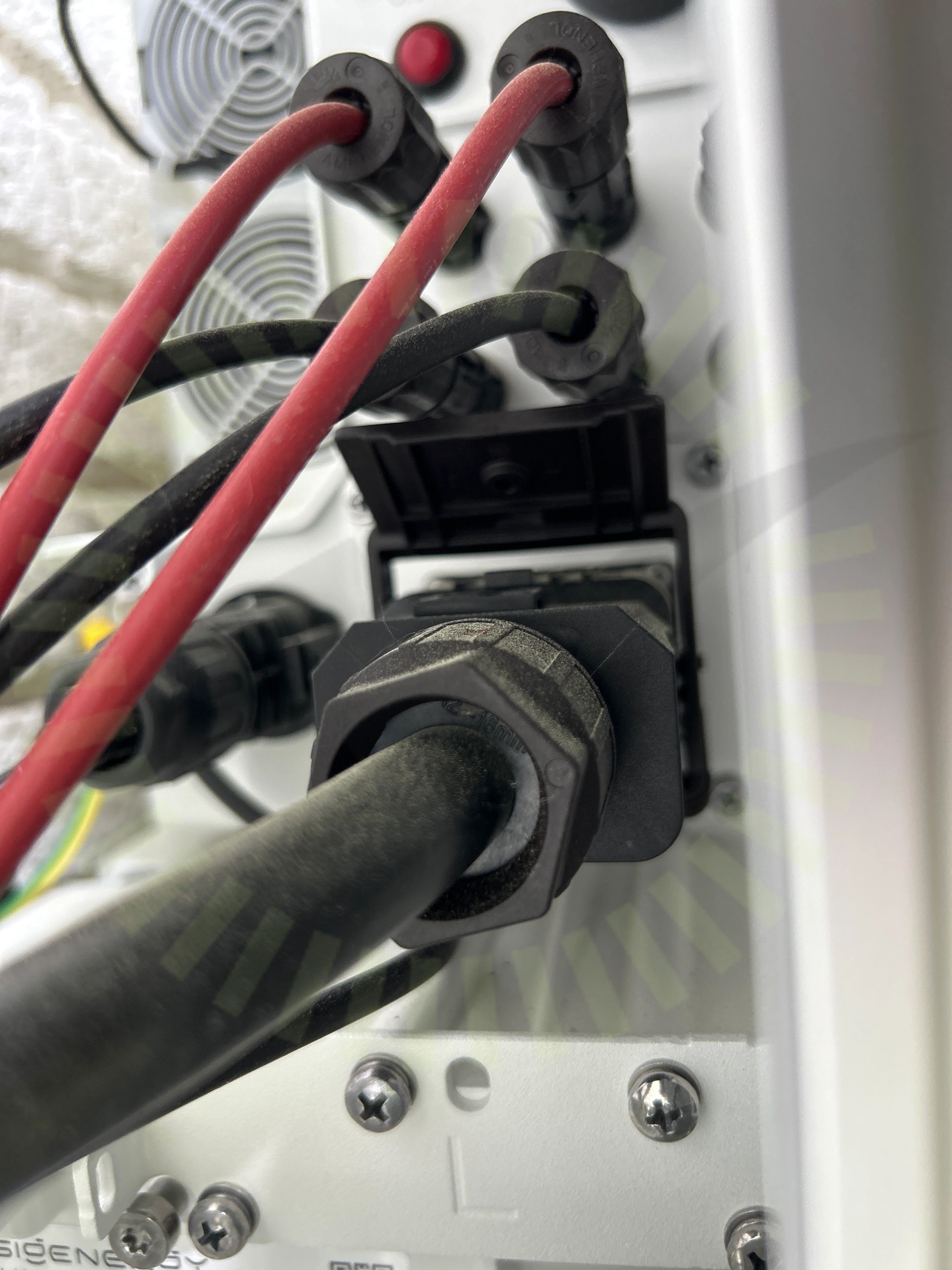

Förskruvning

3.5 Förskruvning

Inte godkänd

Förskruvningen är inte installerad enligt tillverkarens anvisningar. Låsskruv är inte åtdragen.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 26

Godkända kontrollpunkter

32/37
Anslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFunktionsjordHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
