3.1 Anslutningar i brytare
Inte godkändVäxelriktarens kabel är inte korrekt ansluten i säkerhetsbrytaren. Kardeler spretar från plint.
Besiktningsrapport
8.8
Installation genom
SunBro
Datum
21 augusti 2024
Ort
Ödsmål, Västra Götalands län
93% godkända7% ej godkända
Om installationen
PanelerTrina: TSM-NEG9RC.27
MontagesystemNordmount Panntak: Bärläkt
BatteriEmaldo: Power Core
TillbehörSäkerhetsbrytare AC
TillbehörEmaldo: Smartmätare
Installerad av SunBro som har ett högt snittbetyg på 9.8 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Smartmätare
Godkända kontrollpunkter
4/4Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Anmärkningar
1/7Godkända kontrollpunkter
6/7EgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
3/23

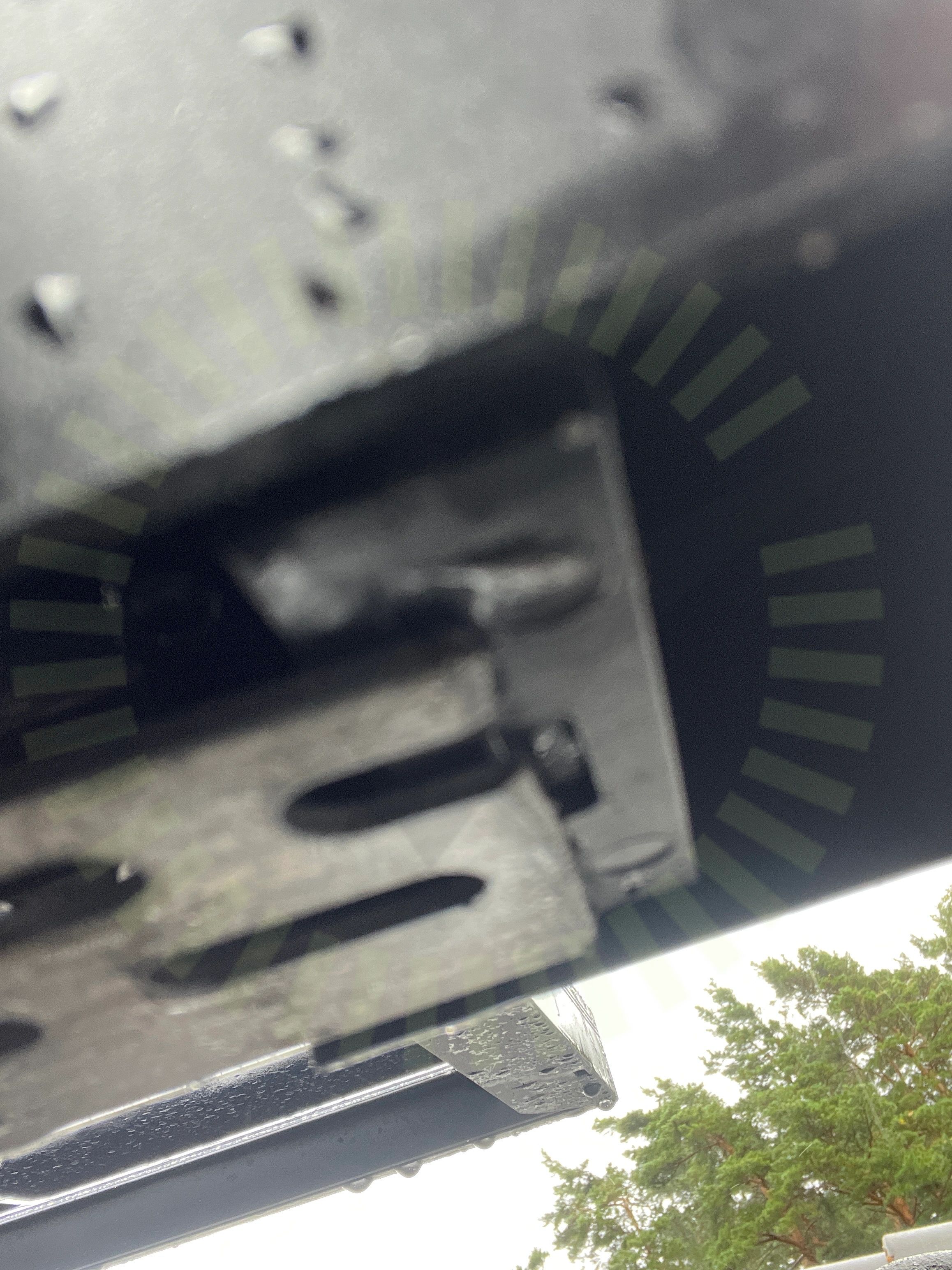

4.1 Skenans utstick för klämma
Inte godkändSkena sticker inte ut tillräckligt långt för klämman.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 6
4.2 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
4.3 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt 120cm.
Snö- och vindlastberäkning
Godkända kontrollpunkter
19/23Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/23Takgenomföring
Tak 1, Trina: TSM-NEG9RC.27
Godkända kontrollpunkter
13/14DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/14Strängförläggning
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/26

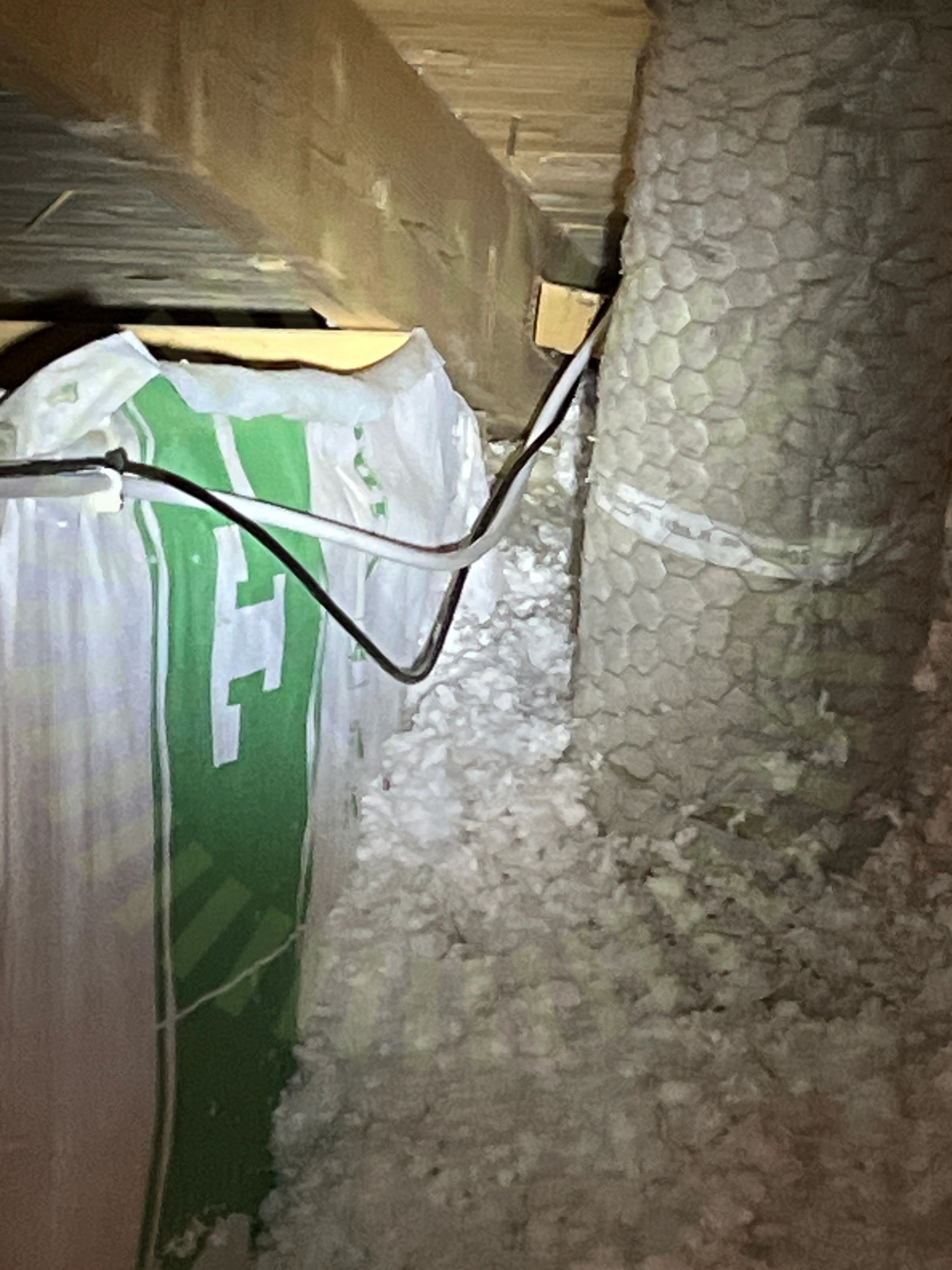

7.1 AC Kablage förläggning
Inte godkändInfästningspunkter för AC kablage är inte gjord med lämpliga mellanrum.
SS 436 40 00 (522.8.4)

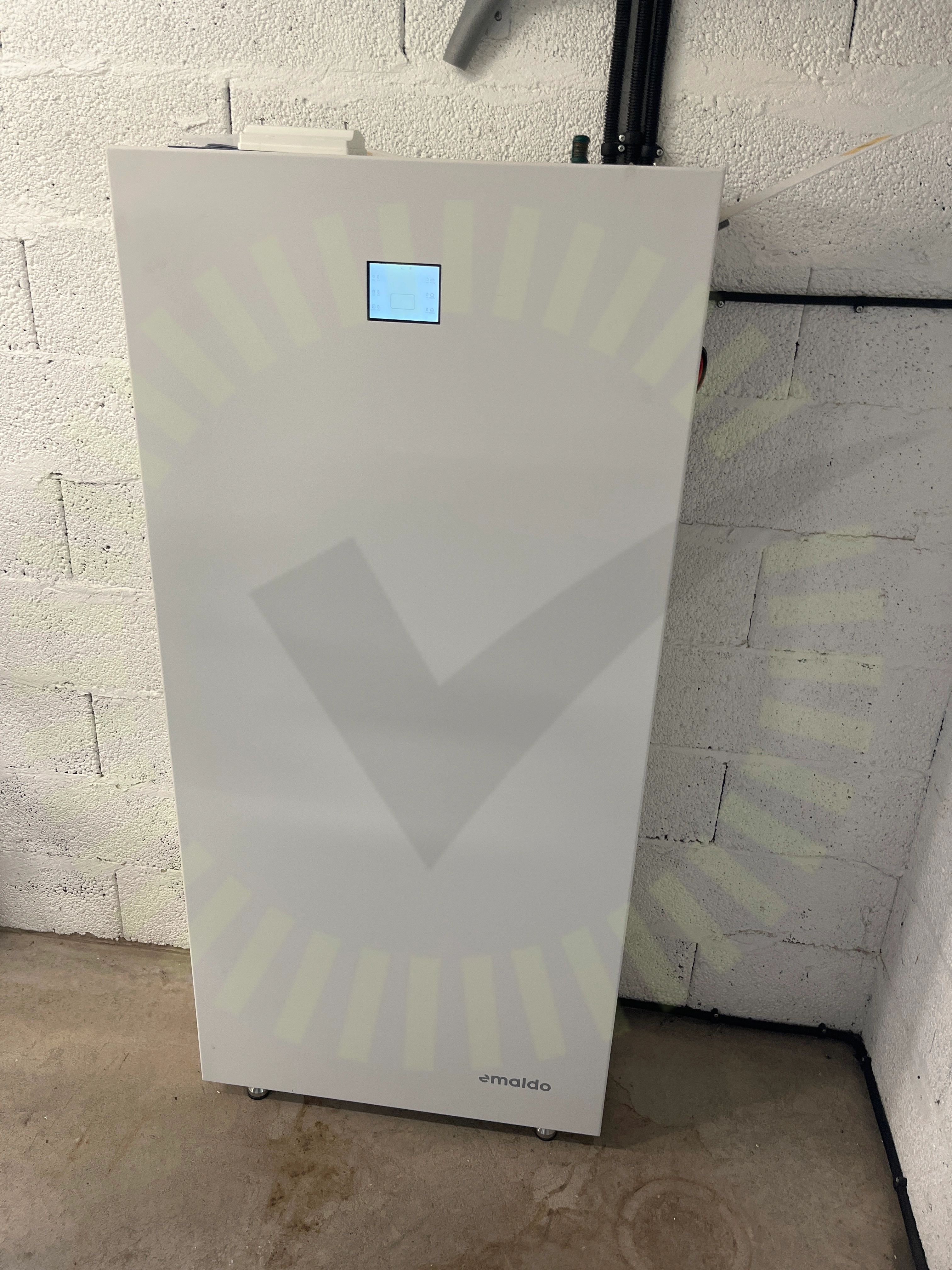

7.2 Funktion
Inte godkändVäxelriktaren fungerar inte.
Godkända kontrollpunkter
24/26AC kablage förläggningAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
Växelriktare/Batteri
Anmärkningar
2/12
8.1 Jordfelsbrytare
Inte godkändJordfelsbrytare inte installerad enligt enligt tillverkarens anvisningar.
Emaldo Power Core Version 2.1 | 2024-01-23, Sida 20

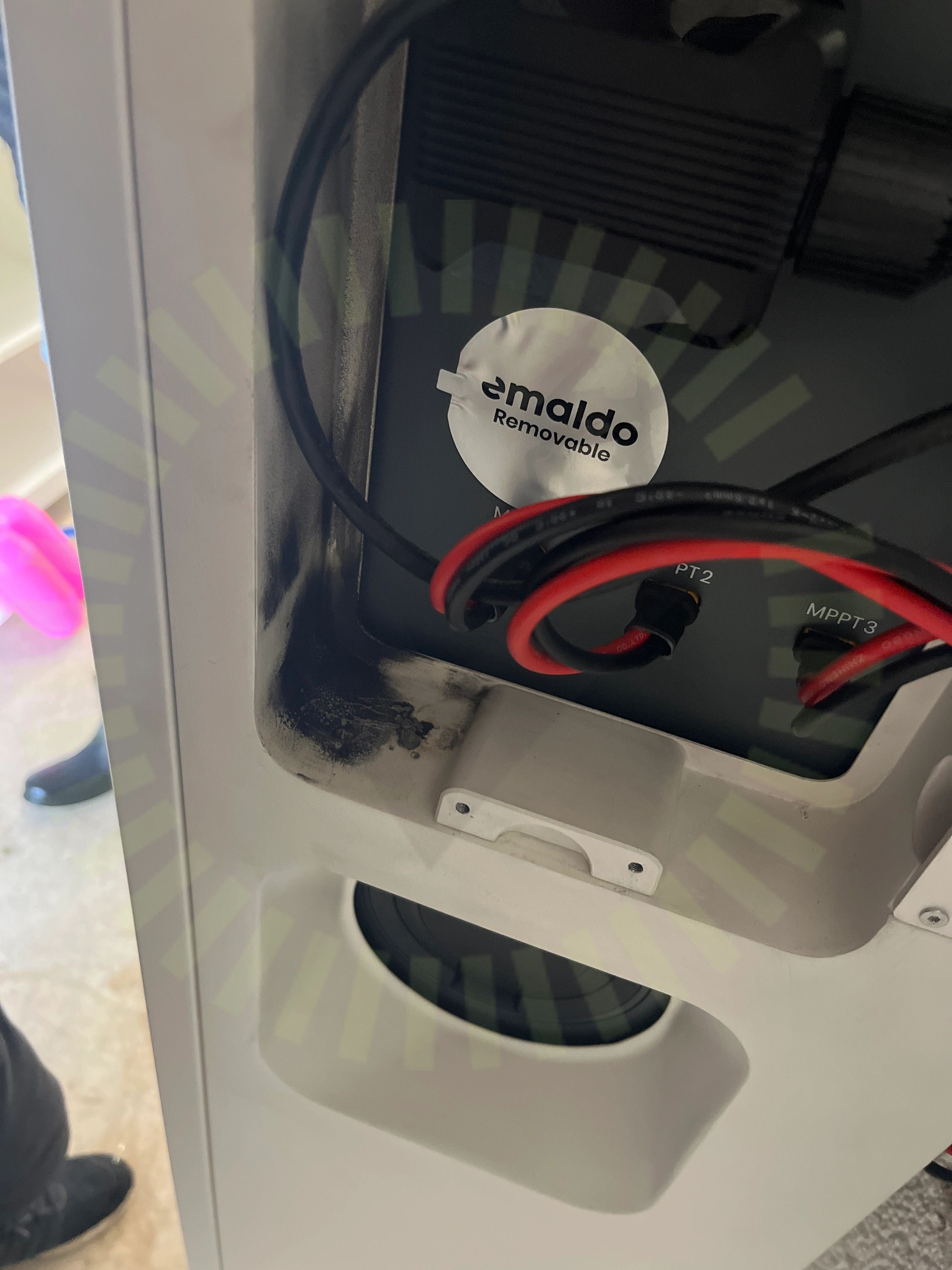

8.2 Skador
ÖverenskommelseBatteriet har synliga skador. Ljusbåge har inträffat och leverantören skall åtgärda detta.
Godkända kontrollpunkter
10/12Avstånd närliggande objektDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktPlaceringSmartmätareSträngdesignTillgång till batterietVäderskydd
VäxelriktareVäxelriktare/Batteri
Godkända kontrollpunkter
1/1Förskruvning
