Besiktningsrapport

9.9

Installation genom

Järfälla Energi

Datum

2 september 2024

Ort

Lidingö, Stockholms län

Fästens placering

Fastsäkring av produkt

98% godkända2% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V

MontagesystemMAFI: Roof Tile Bracket Läktfästen

MontagesystemESDEC Lutande Panntak

VäxelriktareGroWatt: MID (11-30)KTL3-XH

BatteriGrowatt: APX HV Battery System S2

TillbehörUndercentral

TillbehörEastron: Growatt TPM-E

Installerad av Järfälla Energi som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

1/18

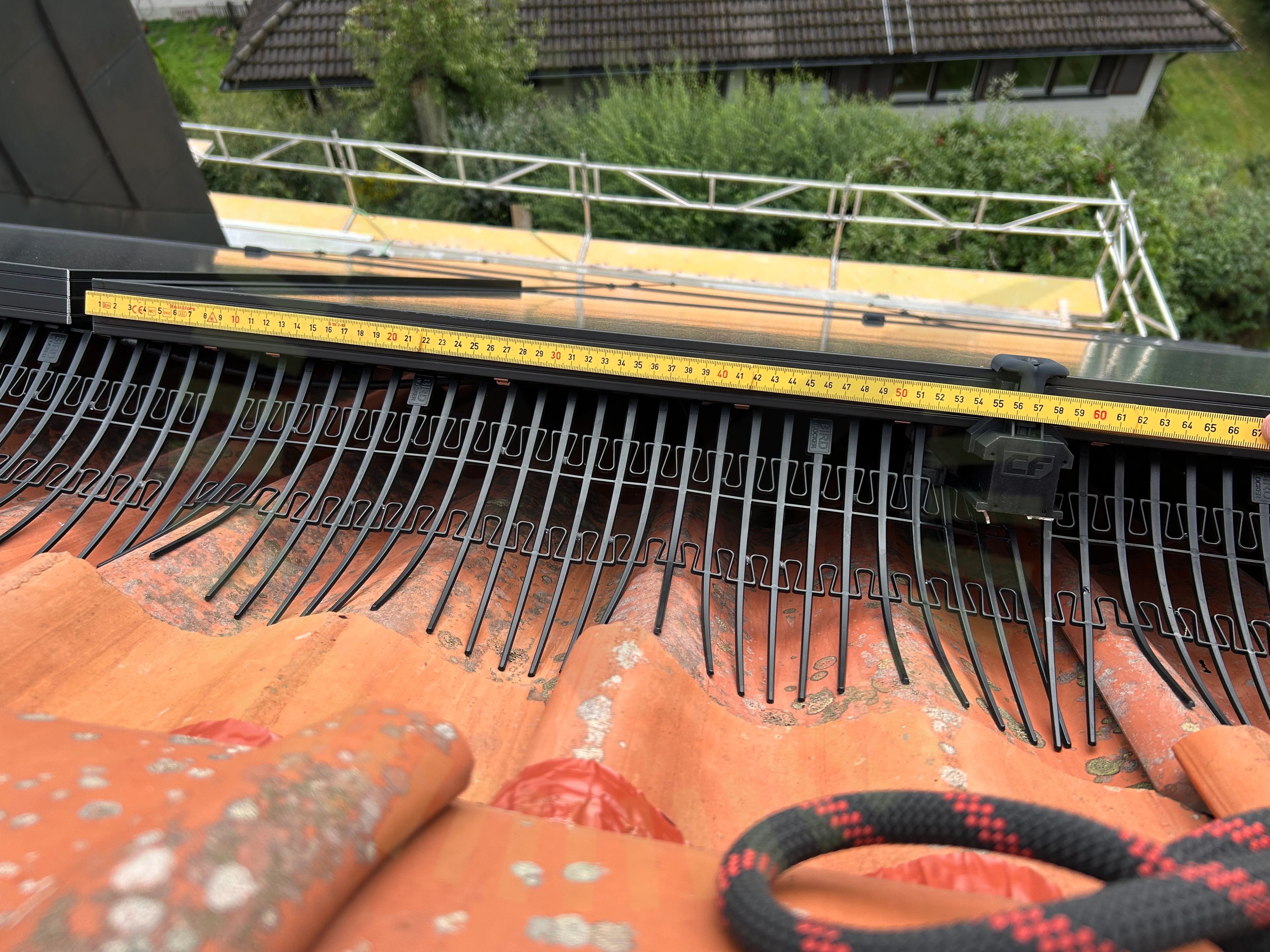

2.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual V202311, Sida 12

Godkända kontrollpunkter

16/18

Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/18

Förbindelse av kontakter

Eastron: Growatt TPM-E

Anmärkningar

1/4

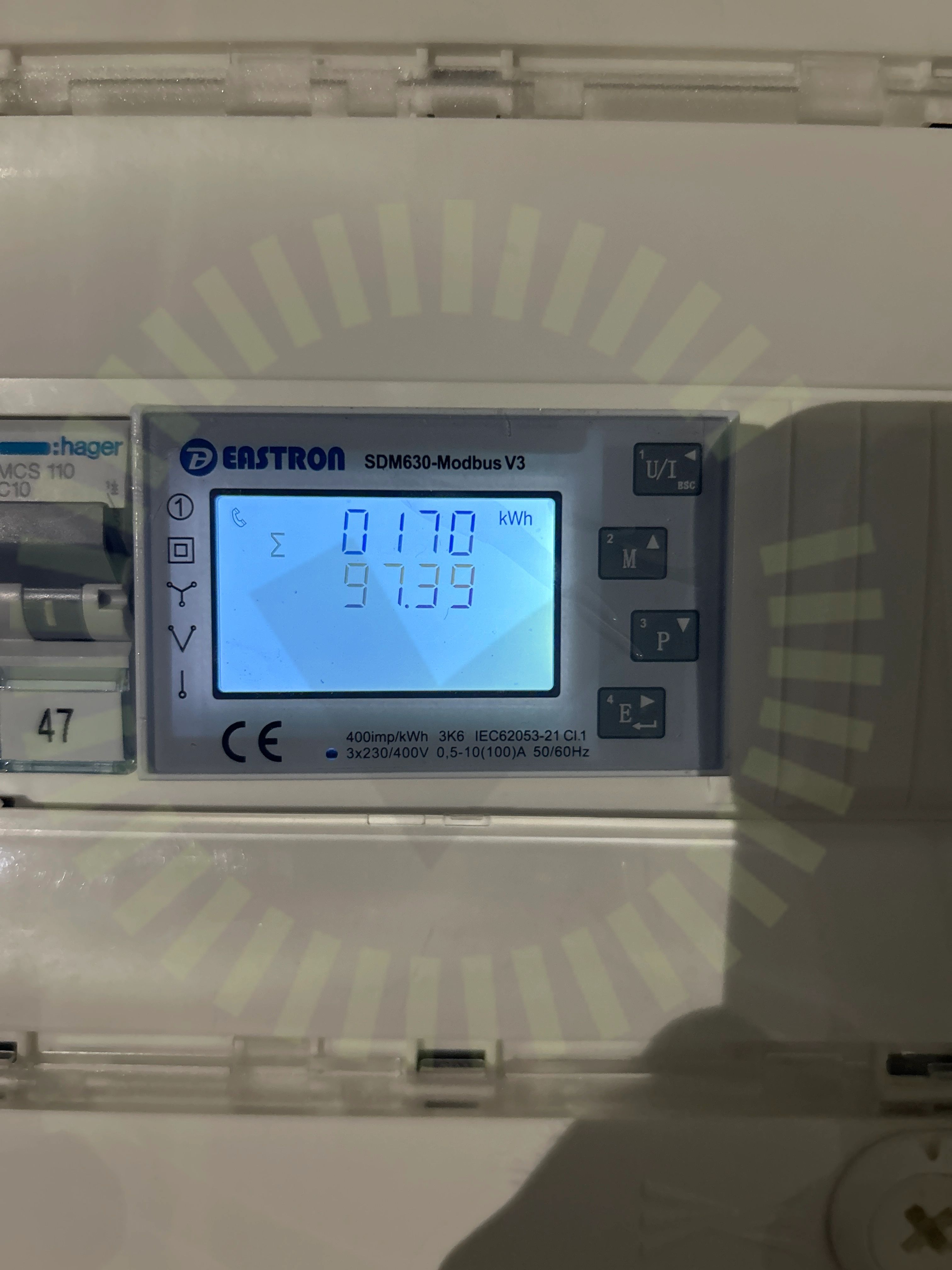

3.1 Fastsäkring av produkt

Inte godkänd

Smartmätare är inte fastsäkrad ordentligt.

Godkända kontrollpunkter

3/4

Anslutning av smartmätareSignalkabel till växelriktarenSkador signalkablage

ESDEC Lutande Panntak

Anmärkningar

1/22

4.1 Säkerhetsavstånd

Överenskommelse

Säkerhetsavståndet uppfyller inte tillverkarens krav vid takkupa. Kund och leverantör överens om avvikelse.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

Godkända kontrollpunkter

19/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeluppfästningKlämmans placering i skenaPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

2/22

LäktinfästningTakgenomföring

Growatt: APX HV Battery System S2

Ej tillgängligt vid besiktning

14/14

Avstånd närliggande objektBatteri PEDC anslutning batterimodulDC anslutning växelriktareFastsäkring av produktLutningSammansättning av komponenterSignalkabel batterikomponenterSignalkabel växelriktareSkadorTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

GroWatt: MID (11-30)KTL3-XH

Godkända kontrollpunkter

34/37

Anslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/37

AC kablage förläggningDC Kablage förläggningStress på kontakter

MAFI: Roof Tile Bracket Läktfästen

Godkända kontrollpunkter

16/19

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderbyggnadVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

3/19

Kabeldragning mellan takytorLäktinfästningTakgenomföring

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
