1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.1
Installation genom
Sesol
Datum
14 september 2023
Ort
Brösarp, Skåne län
85% godkända15% ej godkända
Om installationen
PanelerLongi LR5-66HPH
MontagesystemESDEC Lutande Panntak
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörUndercentral
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Tak 1, ESDEC Lutande Panntak
Anmärkningar
9/25

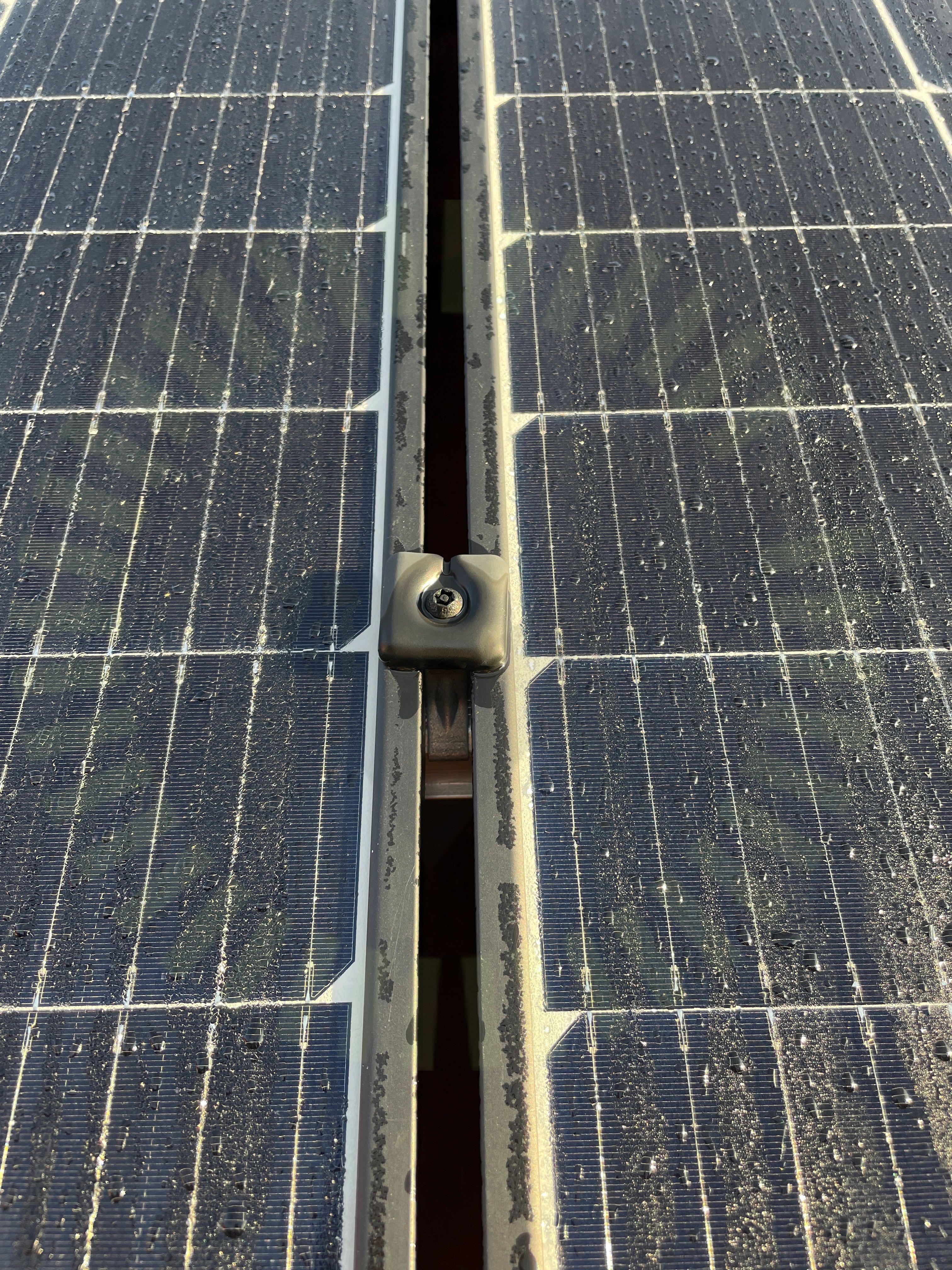

2.1 Dräneringskanal
Inte godkändMittklämmans dräneringskanal är inte vänd neråt.
Tillverkarens anvisningar
2.2 Föremål mellan skena och panelram
Inte godkändDistanser mellan skena och panel. Höjdjustering på valt sätt är olämpligt.

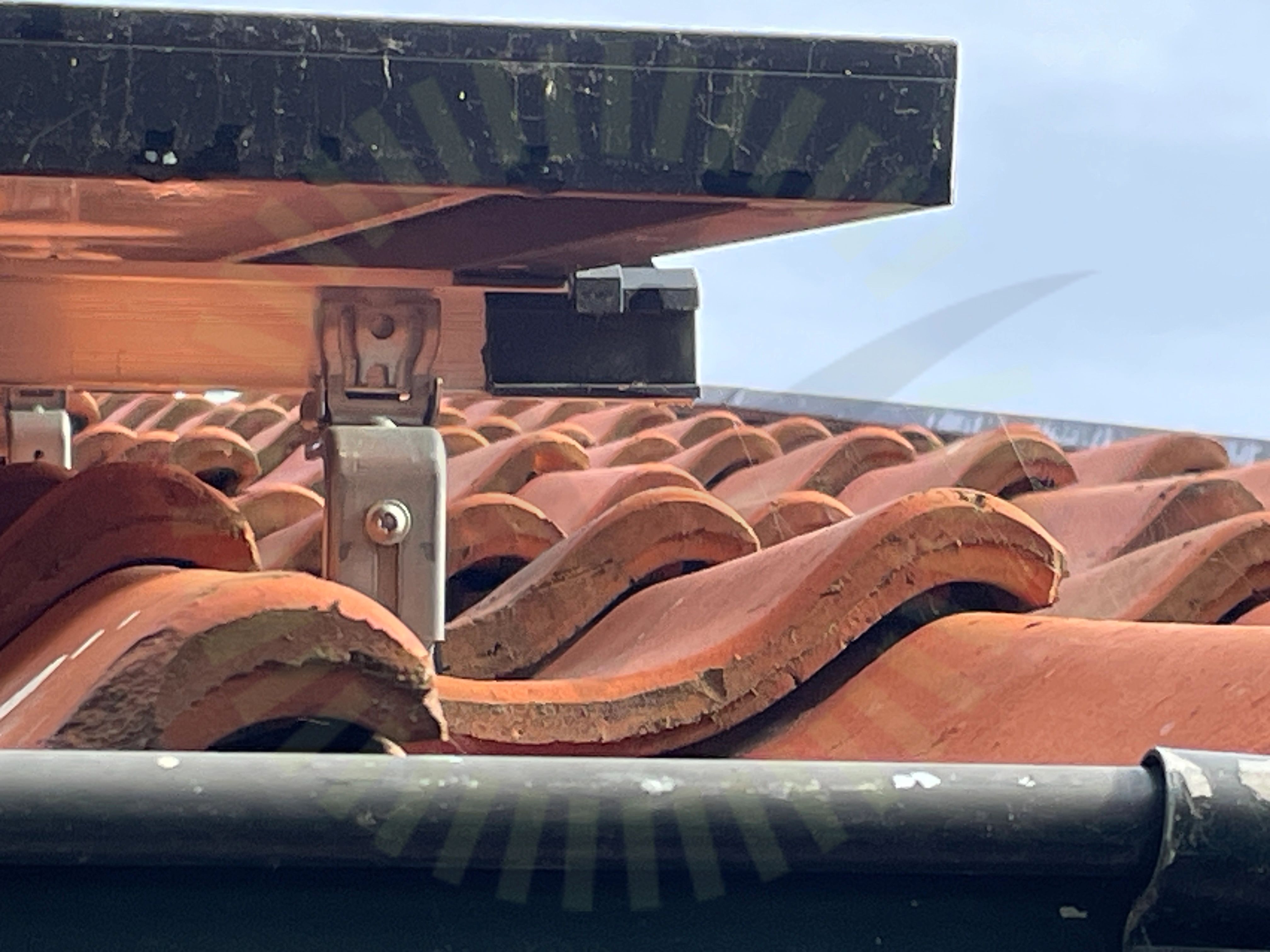

2.3 Ändklämmor
RekommendationÄndskyddet är deformerat.
2.4 Klämmans placering i skena
Inte godkändKlämman ligger inte korrekt runt skenan.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 13

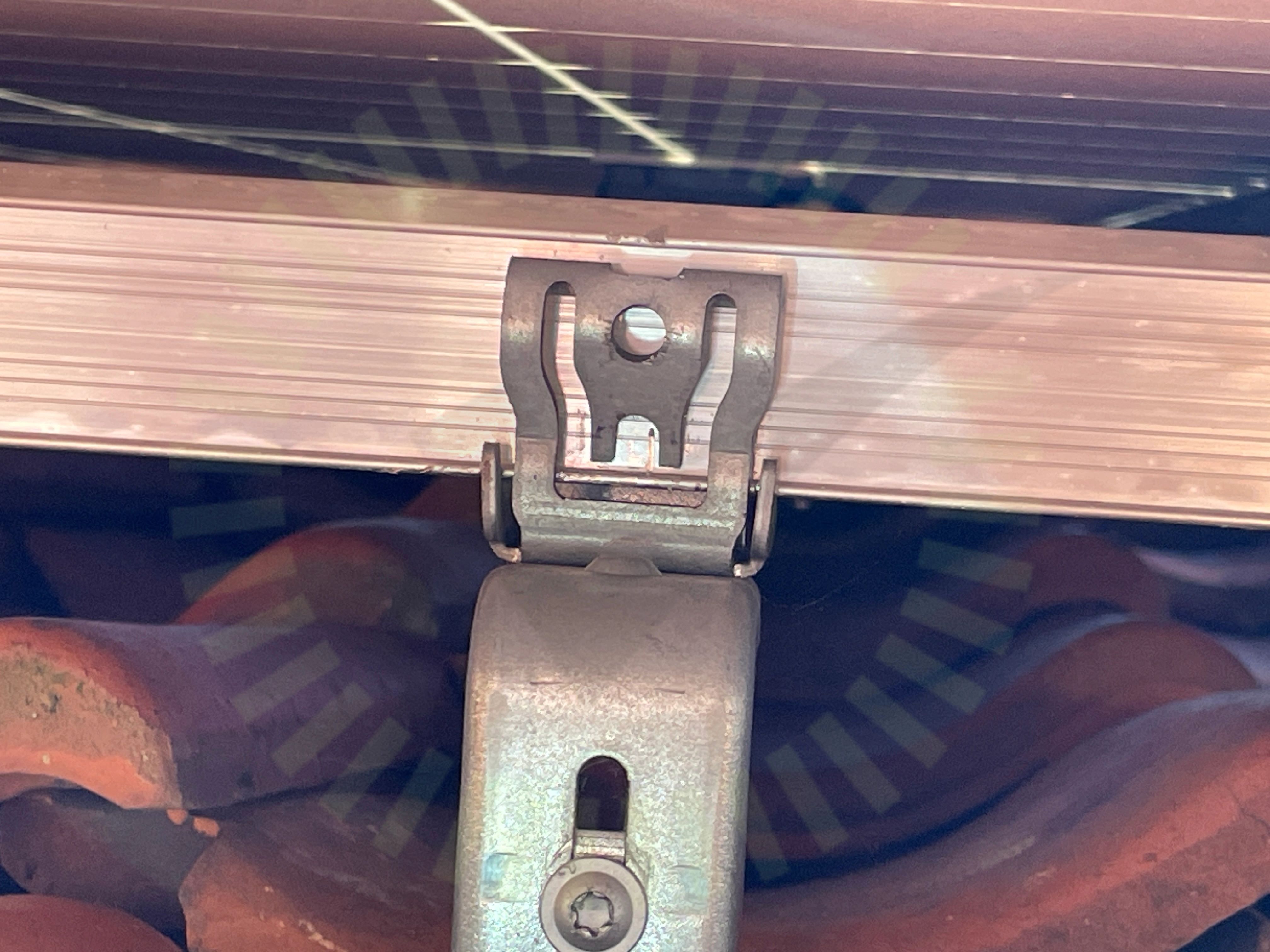

2.5 Skenornas infästning
Inte godkändGafflar trycker inte mot skenans botten, flyter en bit ovanför.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

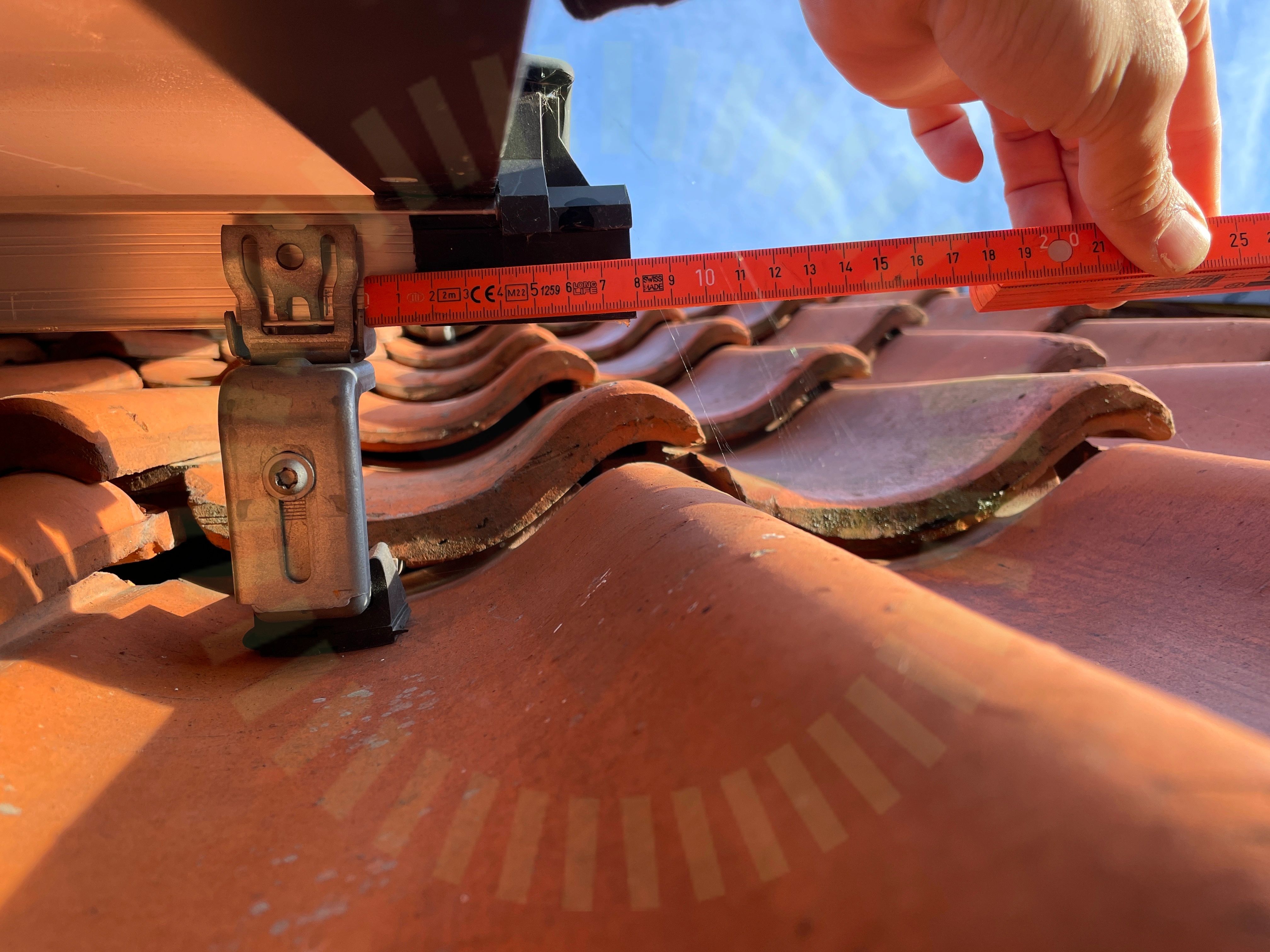

2.6 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt. För kort överhäng förekommer.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25
2.7 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
2.8 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt. Uppmätt längsta mått: 800mm CC.
Snö- och vindlastberäkning

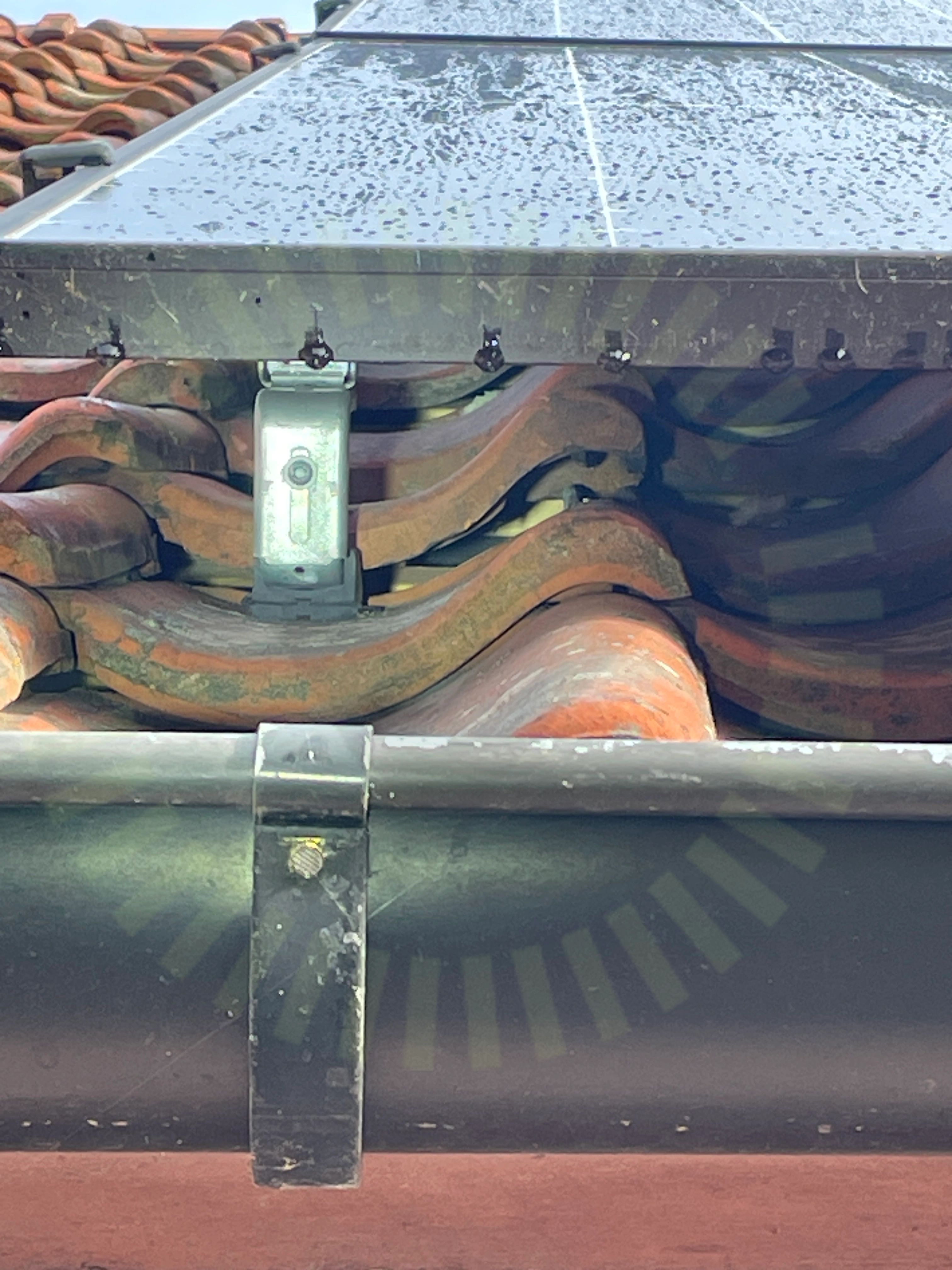

2.9 Takpannor
Inte godkändSamtliga pannor glipar flera centimeter.
Godkända kontrollpunkter
15/25DC kabel förläggningFrämmande materialKabeluppfästningLäktinfästningPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material
Ej tillgängligt vid besiktning
1/25Takgenomföring
Tak 1, Longi LR5-66HPH
Anmärkningar
3/15

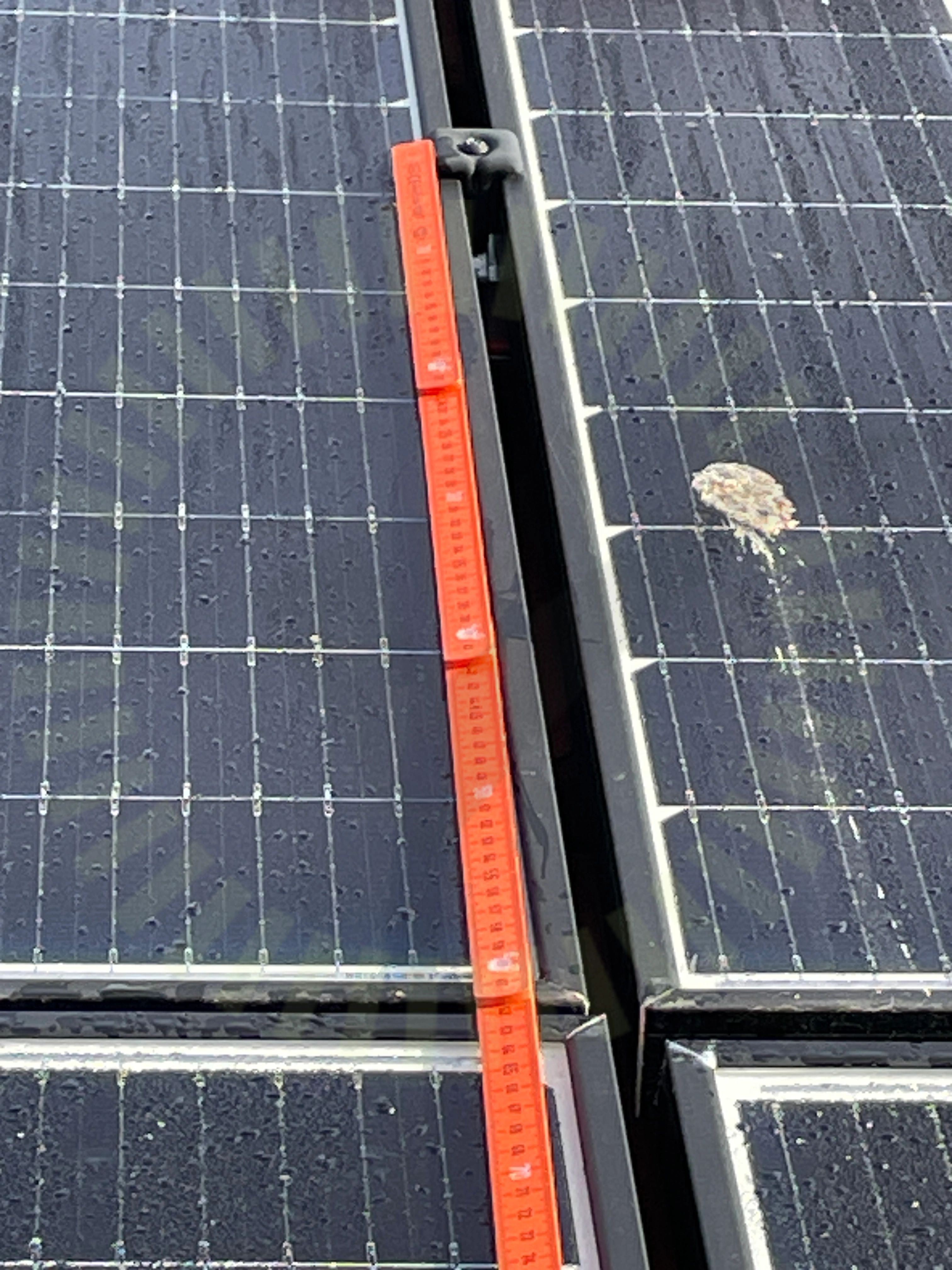

3.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas. Uppmätt 600mm.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13

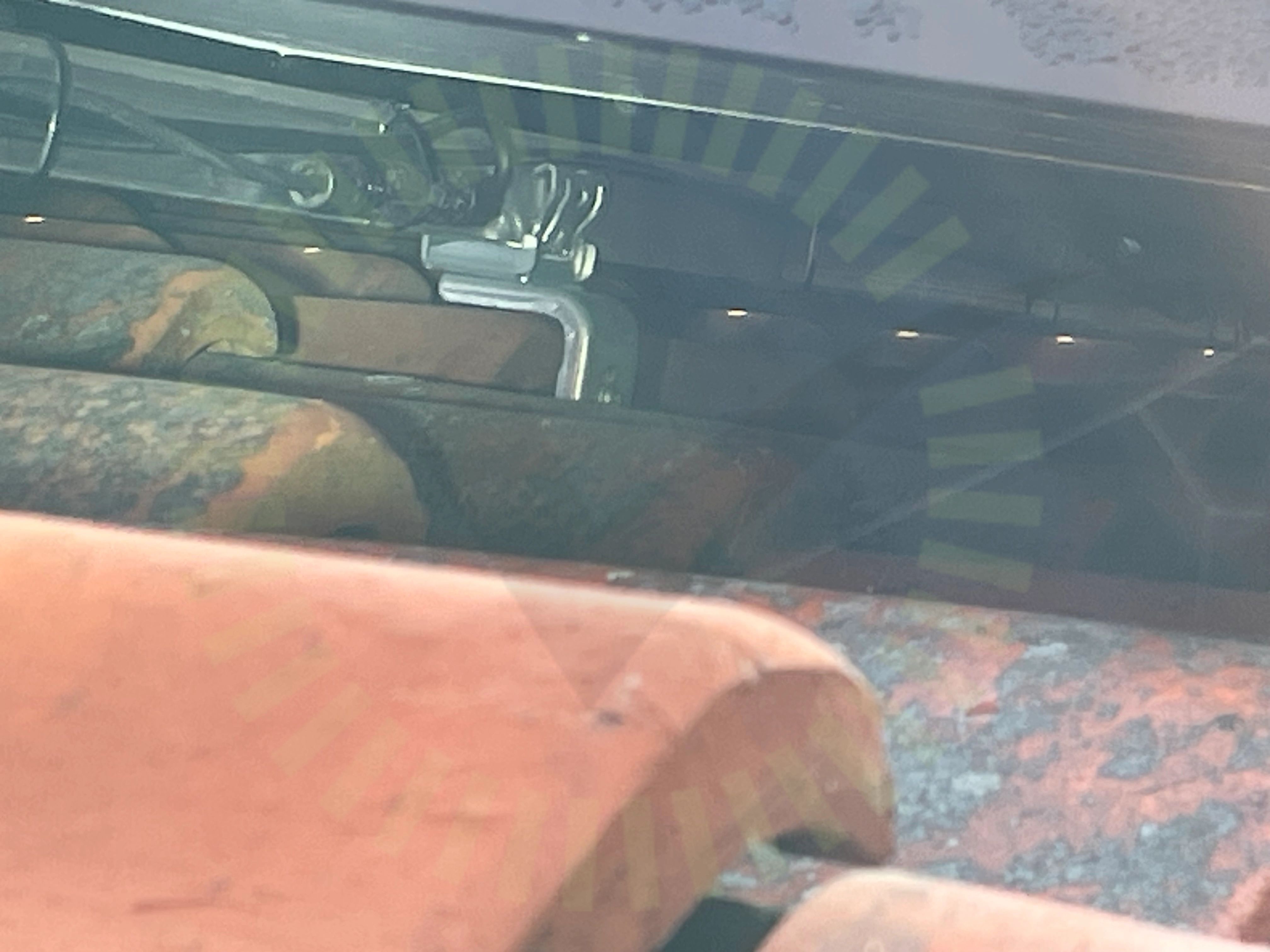

3.2 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.

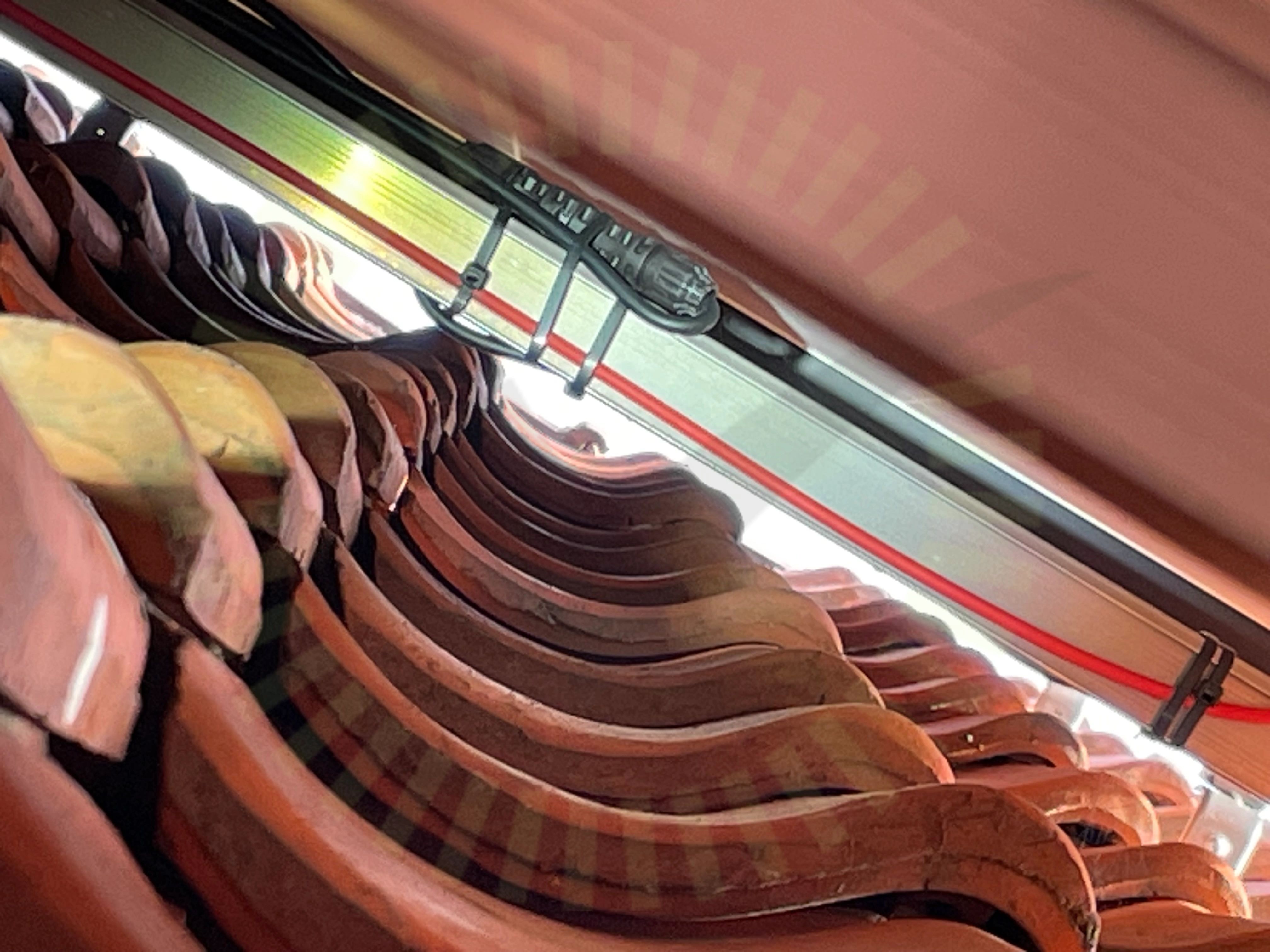

3.3 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
Godkända kontrollpunkter
12/15DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKopplingslådaPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Undercentral
Godkända kontrollpunkter
8/8BöjradieFasskenaFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/5

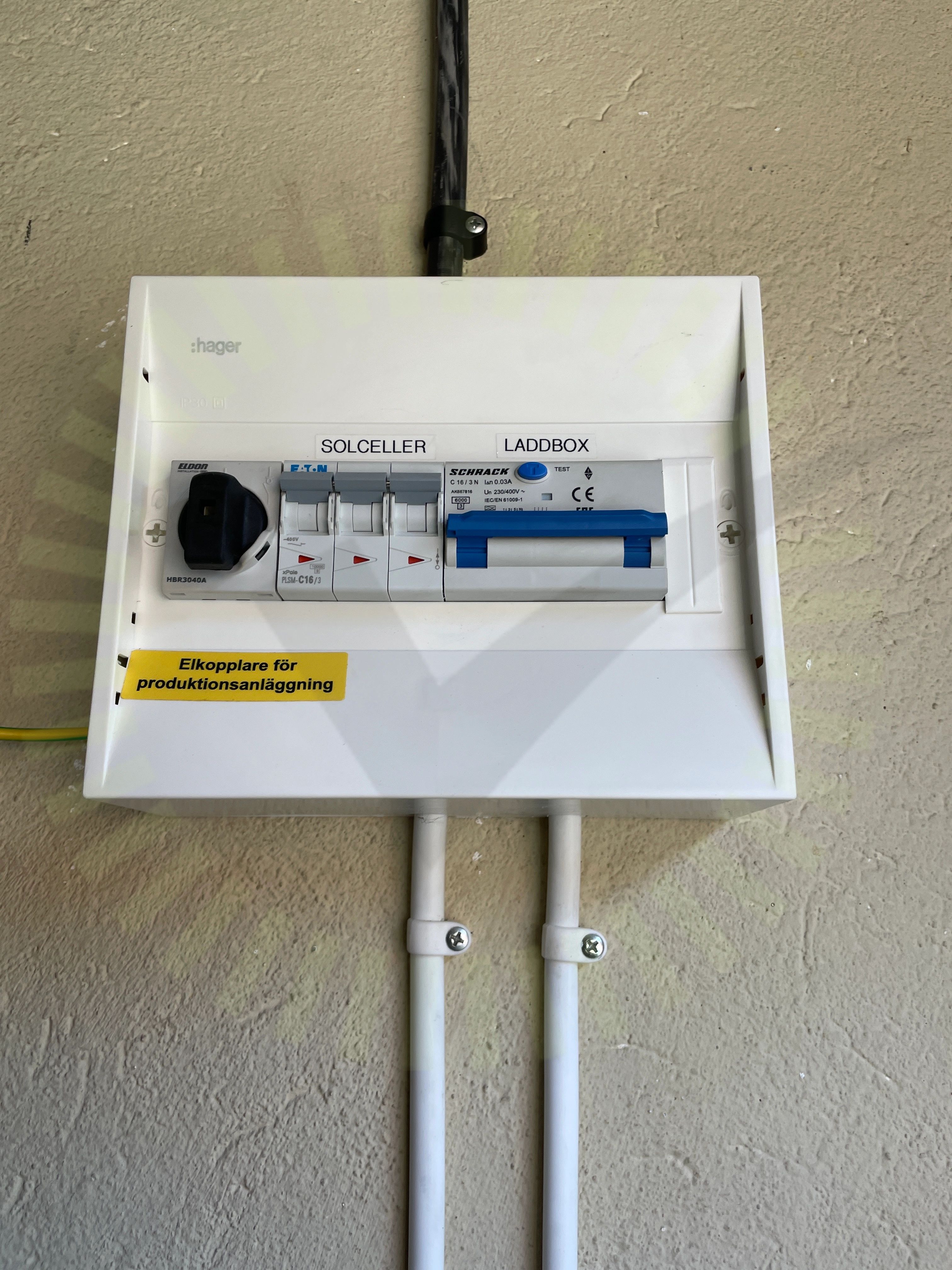

5.1 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.
SEK 457, Sida 42
Godkända kontrollpunkter
3/5Informering av solcellerMissvisande varselmärkningVarning för likspänning
Ej tillgängligt vid besiktning
1/5Tillförlitligt fäst
Växelriktare
Godkända kontrollpunkter
32/33AC anslutning växelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/33Strängdesign
