1.1 Kontaktdon

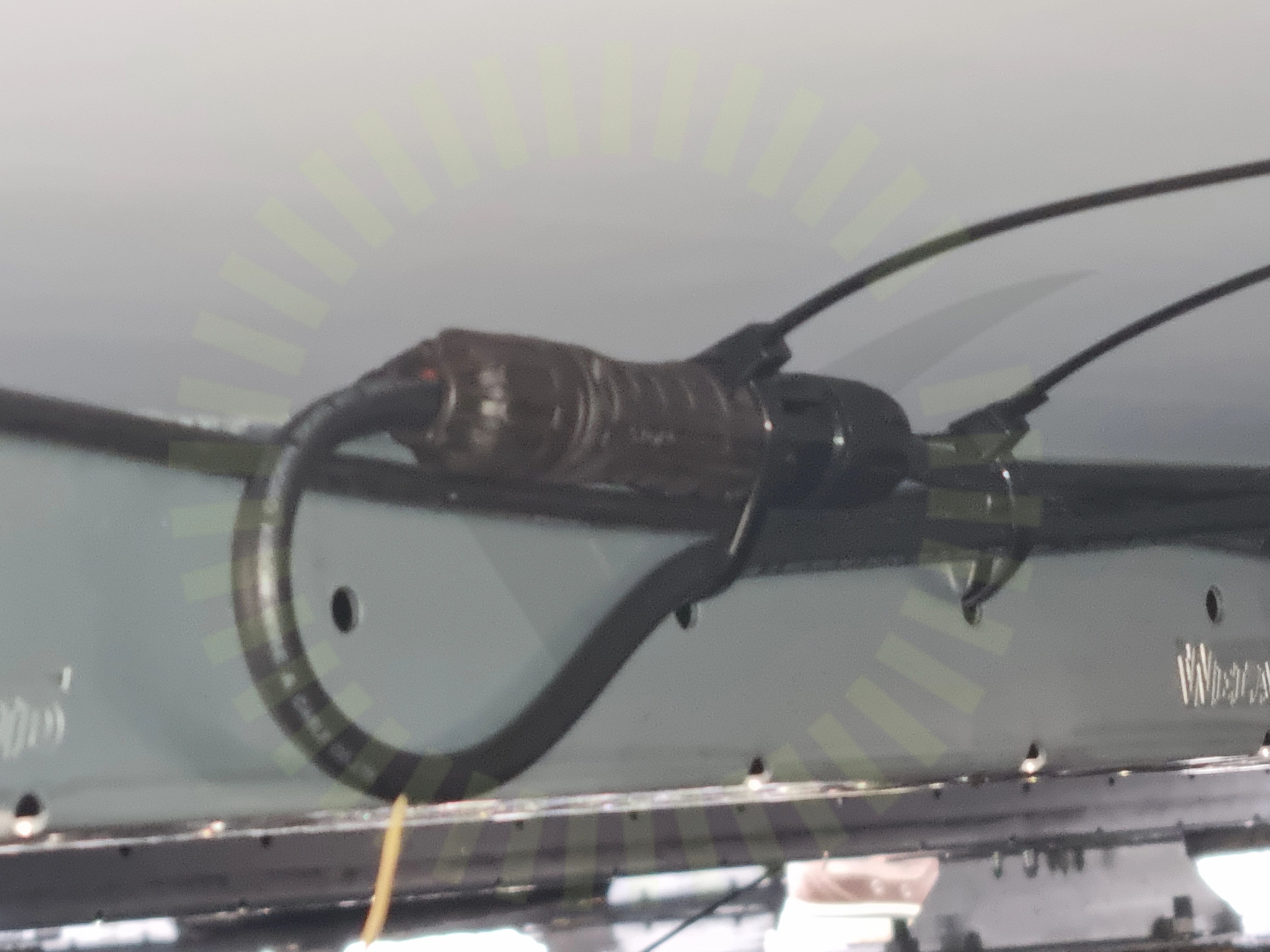

Inte godkändBuntband får inte placeras över kontaktdonens hölje.
Besiktningsrapport
9.7
Installation genom
1KOMMA5°
Datum
11 oktober 2023
Ort
Hasselby, Stockholms län
97% godkända3% ej godkända
Om installationen
Paneler1Komma5° - Fullblack
MontagesystemWeland Stål: Papptak
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörUndercentral
TillbehörSmartmätare: CHINT DTSU666
TillbehörSäkerhetsbrytare AC
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
1Komma5° - Fullblack
Anmärkningar
1/17Godkända kontrollpunkter
16/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Allmän
Anmärkningar
1/3
2.1 Strängschema

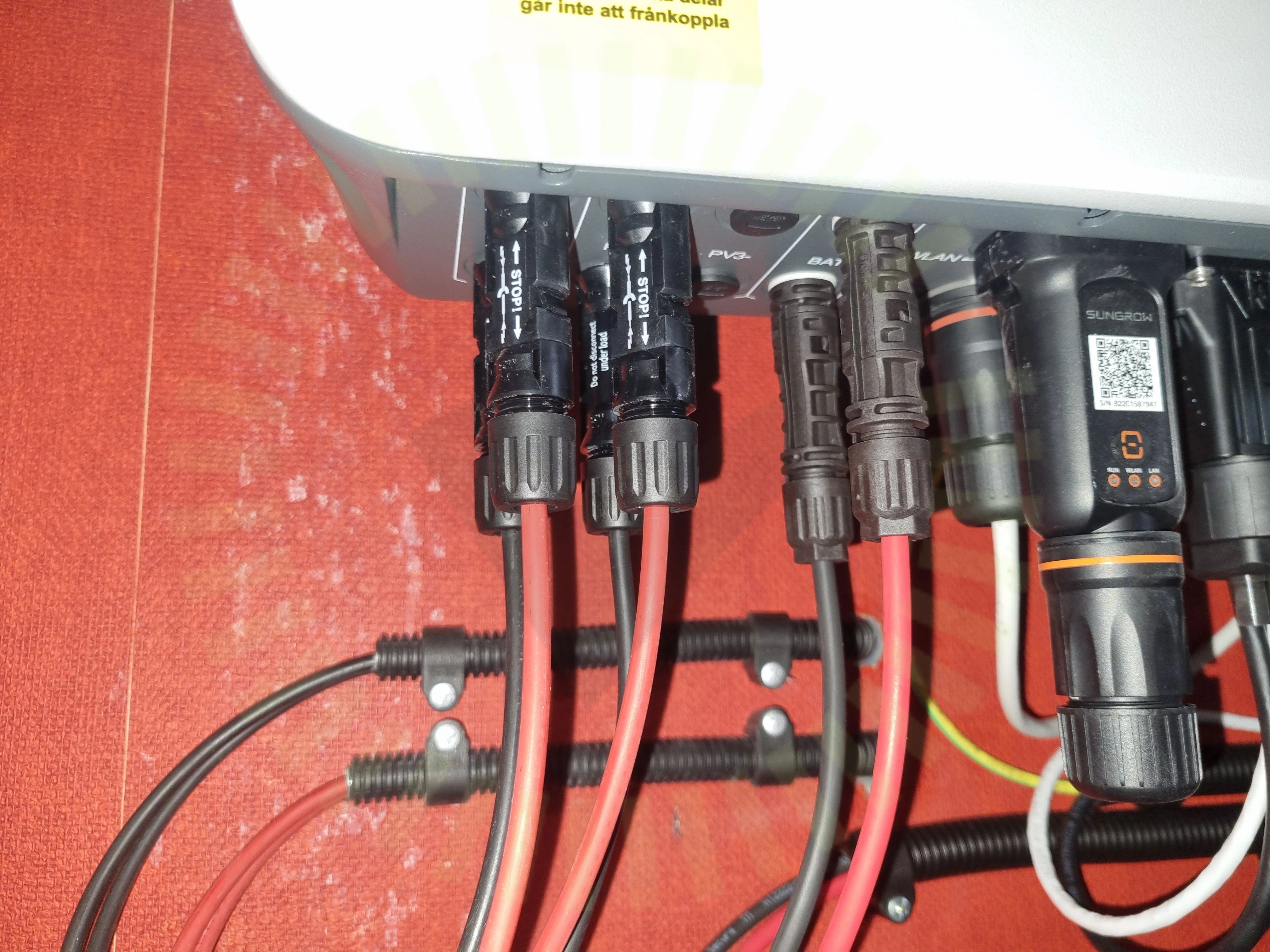

Inte godkändSträngschema är ett ritat papper med nummer på panelerna som ligger i samma sträng, det står inte vilket sträng som går till vilken mppt.
Godkända kontrollpunkter
2/3AvtalMätprotokoll DC
Smartmätare: CHINT DTSU666
Godkända kontrollpunkter
1/1Smartmätare
SunGrow: SBR(XXX)
Godkända kontrollpunkter
8/8AvståndInfästningKommunikationLockMiljökravPESkadorVinkel
SunGrow: SH5-10RT
Anmärkningar
1/40

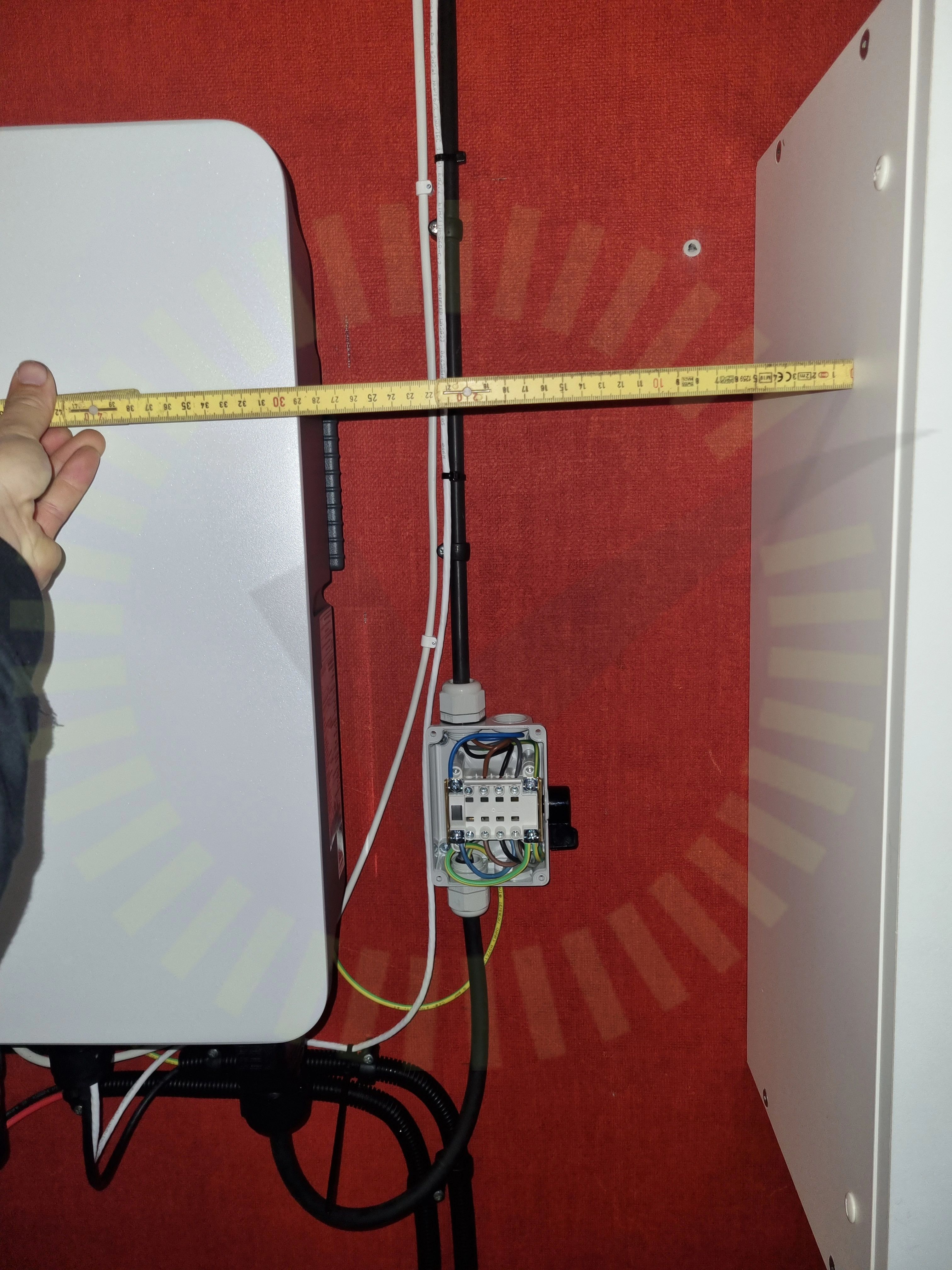

5.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
Godkända kontrollpunkter
39/40AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Säkerhetsbrytare AC
Godkända kontrollpunkter
16/16AnslutningAnslutningBöjradieBöjradieEgenskaperEgenskaperFörskruvningarFörskruvningarIdentifieringIdentifieringInfästningInfästningPlaceringPlaceringYttre påverkanYttre påverkan
Tak 1, Weland Stål: Papptak
Anmärkningar
1/1

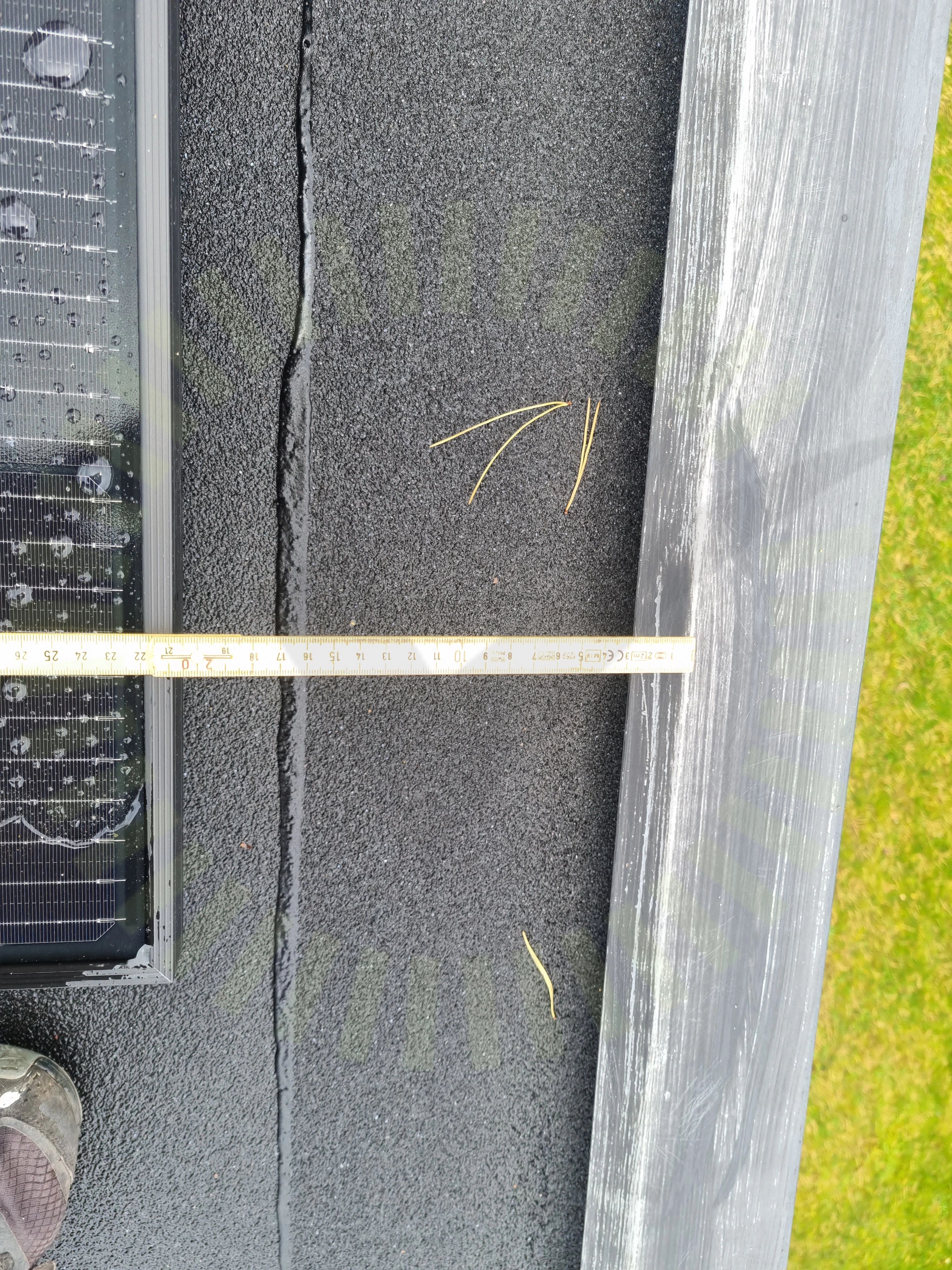

7.1 Panelplacering på tak
KundkommentarEnligt kund är överenskommet att det ska vara 35 cm till huset gavel för att man ska kunna gå runt panelfält. Uppmätt avstånd 20 cm
Undercentral
Godkända kontrollpunkter
7/7BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
Weland Stål: Papptak
Anmärkningar
1/22
9.1 Klämmor rätt förläggning
Inte godkändFästen ligger inte korrekt i skenan. Fästet sitter snett, bottendelen ligger nästan utanför skenans kant.
MA5111 Sid 1 (1) | Version 4 - 221117
Godkända kontrollpunkter
21/22Använd tätskiktsdukCC infästningarDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningInfästning i råspontKabeldragning mellan takytorKabeluppfästningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningStödplattaSvetsning av pappVäderbeständigt materialÄndklämmor skena
