Besiktningsrapport

9.5

Installation genom

Alstra

Datum

20 december 2023

Ort

Fjärås, Hallands län

Föremål mot bakstycke

Dubbel matning

Takinformation

Kabeluppfästning

92% godkända8% ej godkända

Om installationen

PanelerTrina: TSM-DE09R.05

MontagesystemK2: BasicRail

VäxelriktareSunGrow: SG5-12RT

TillbehörUndercentral

Installerad av Alstra som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Tak 1, K2: BasicRail

Anmärkningar

4/24

2.1 Bredd av profiltoppen

Inte godkänd

Takplåtens topp-bredd uppfyller inte tillverkarens krav.

BasicRail-assembly-en, Sida 5

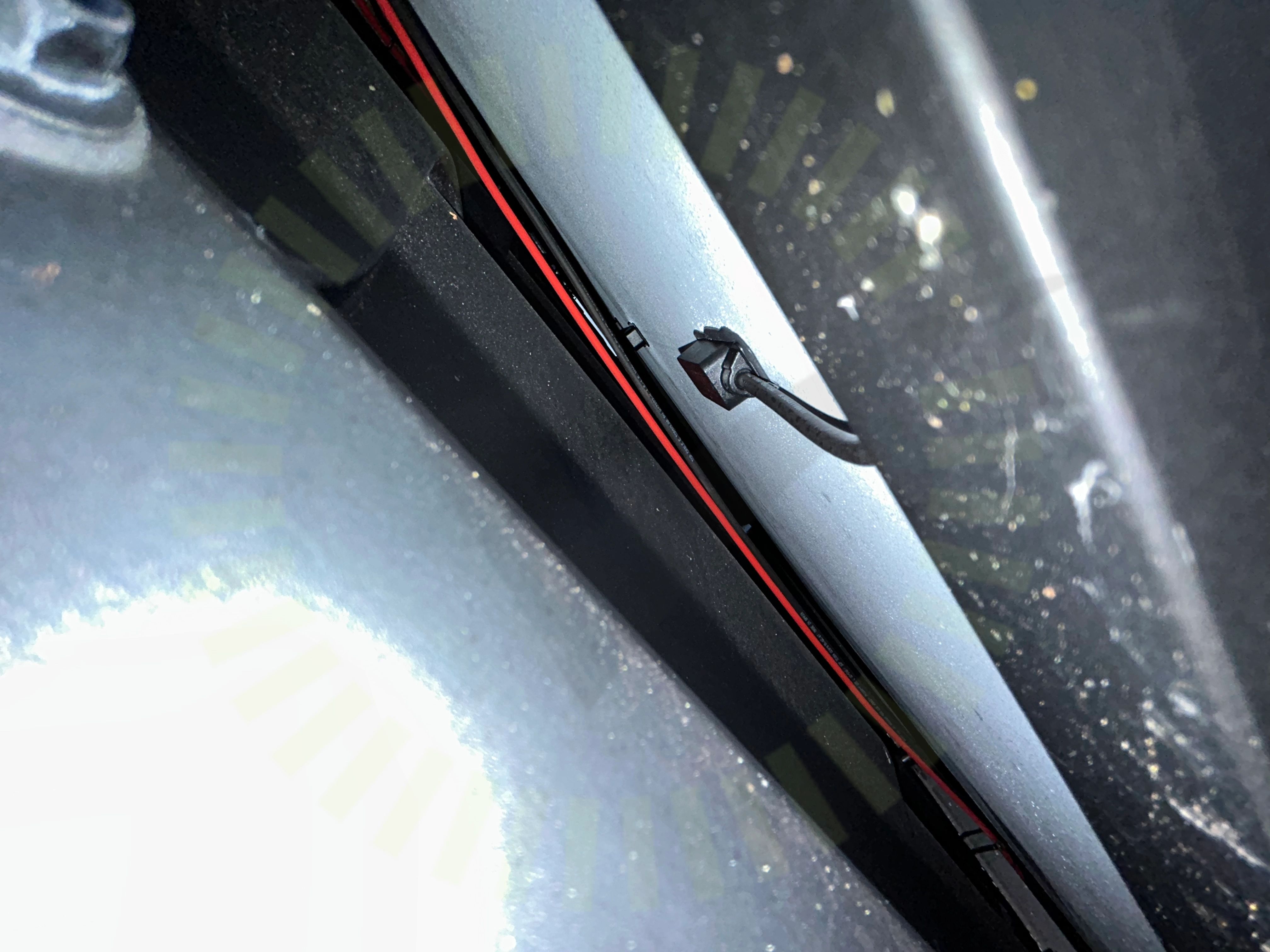

2.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

2.3 Plåtinfästning

Inte godkänd

Montagesystemet är framtaget för trapetsplåt. Anvisningar för aktuell takplåt saknas.

BasicRail-assembly-en, Sida 10

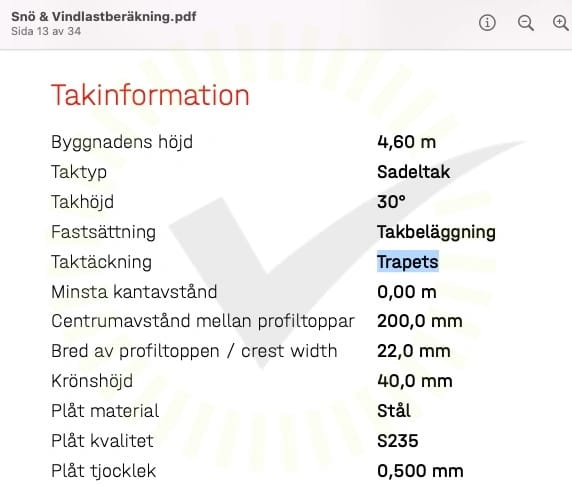

2.4 Takinformation

Inte godkänd

Beräkning avser trapetsplåt

Snö- och vindlastberäkning

Godkända kontrollpunkter

19/24

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarnas placeringKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas överhängSkenornas överhäng korslagerSkenskarvarSnö- och VindlastberäkningSpeedLockTaklutningVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/24

Använd plåtskruv

Tak 1, Trina: TSM-DE09R.05

Anmärkningar

2/14

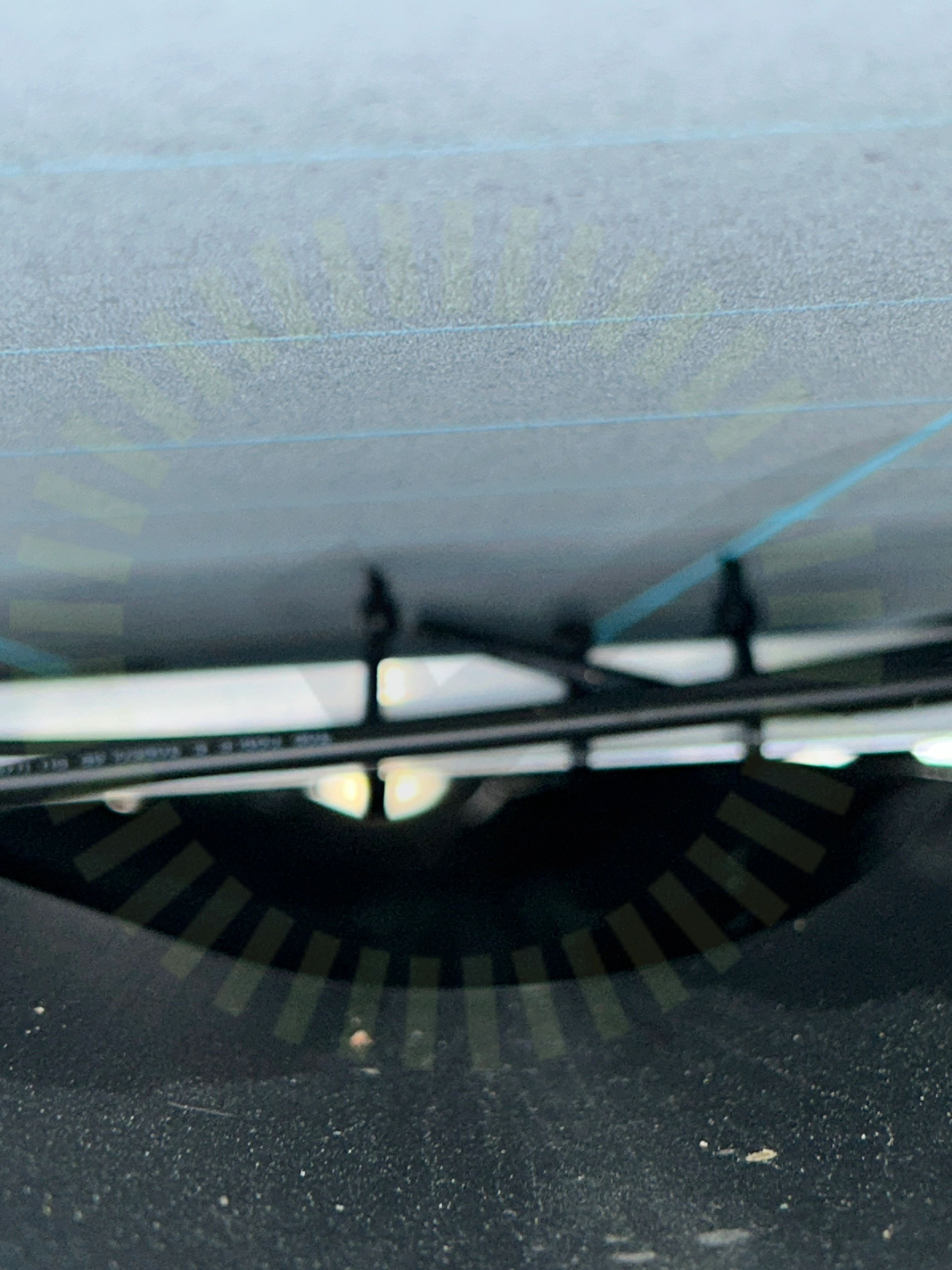

3.1 Föremål mot bakstycke

Inte godkänd

Föremål skaver mot panelens undersida.

3.2 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

11/14

DräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/35

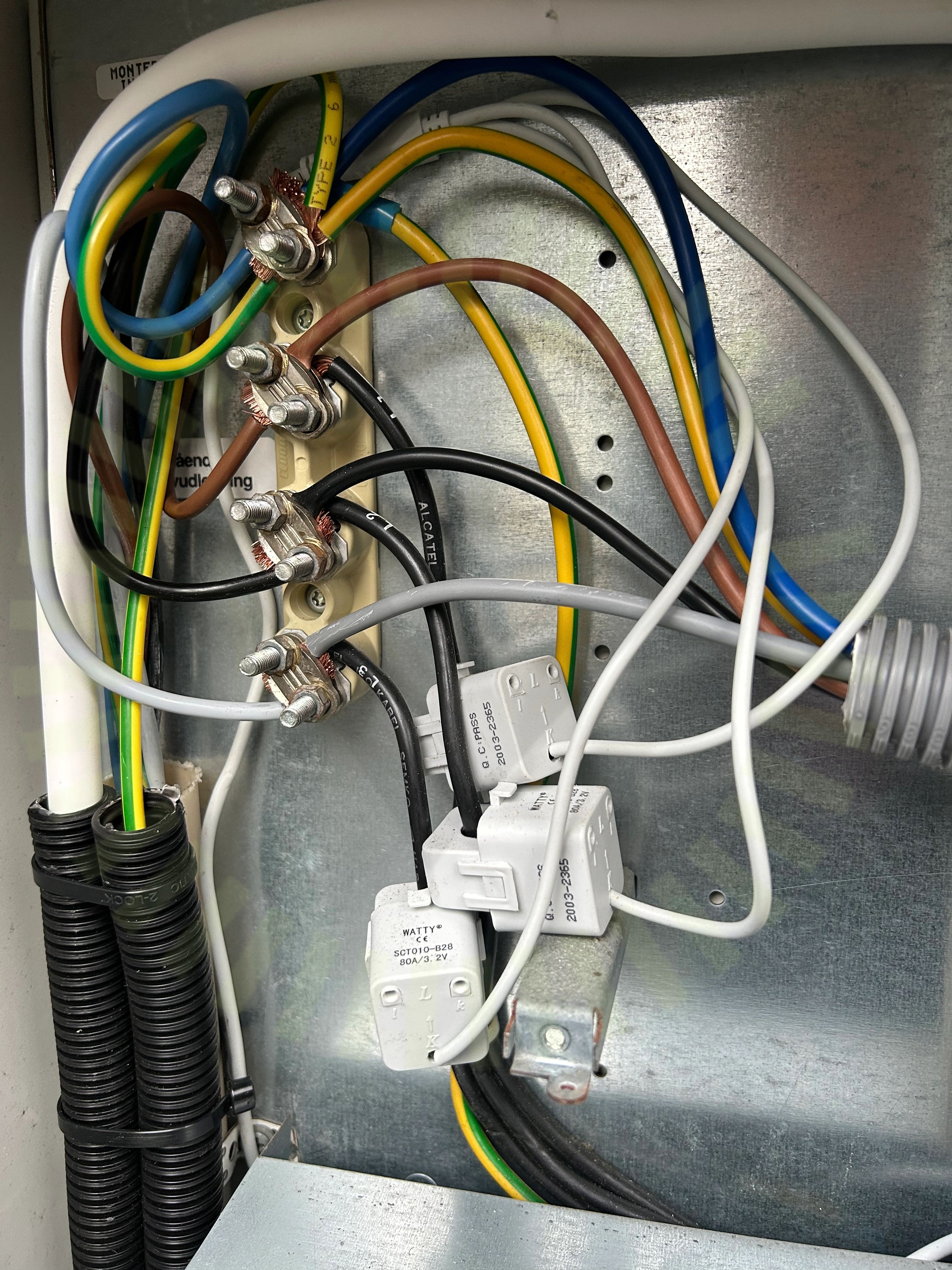

6.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

SS 436 40 00 (312.2.1.2 / 512.1.2)

Godkända kontrollpunkter

34/35

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
