Besiktningsrapport

9.1

Installation genom

Svea Solar

Datum

6 mars 2023

Ort

Västerås, Västmanlands län

Takkrokarnas CC

Kopplingslåda

Stress på kontakter

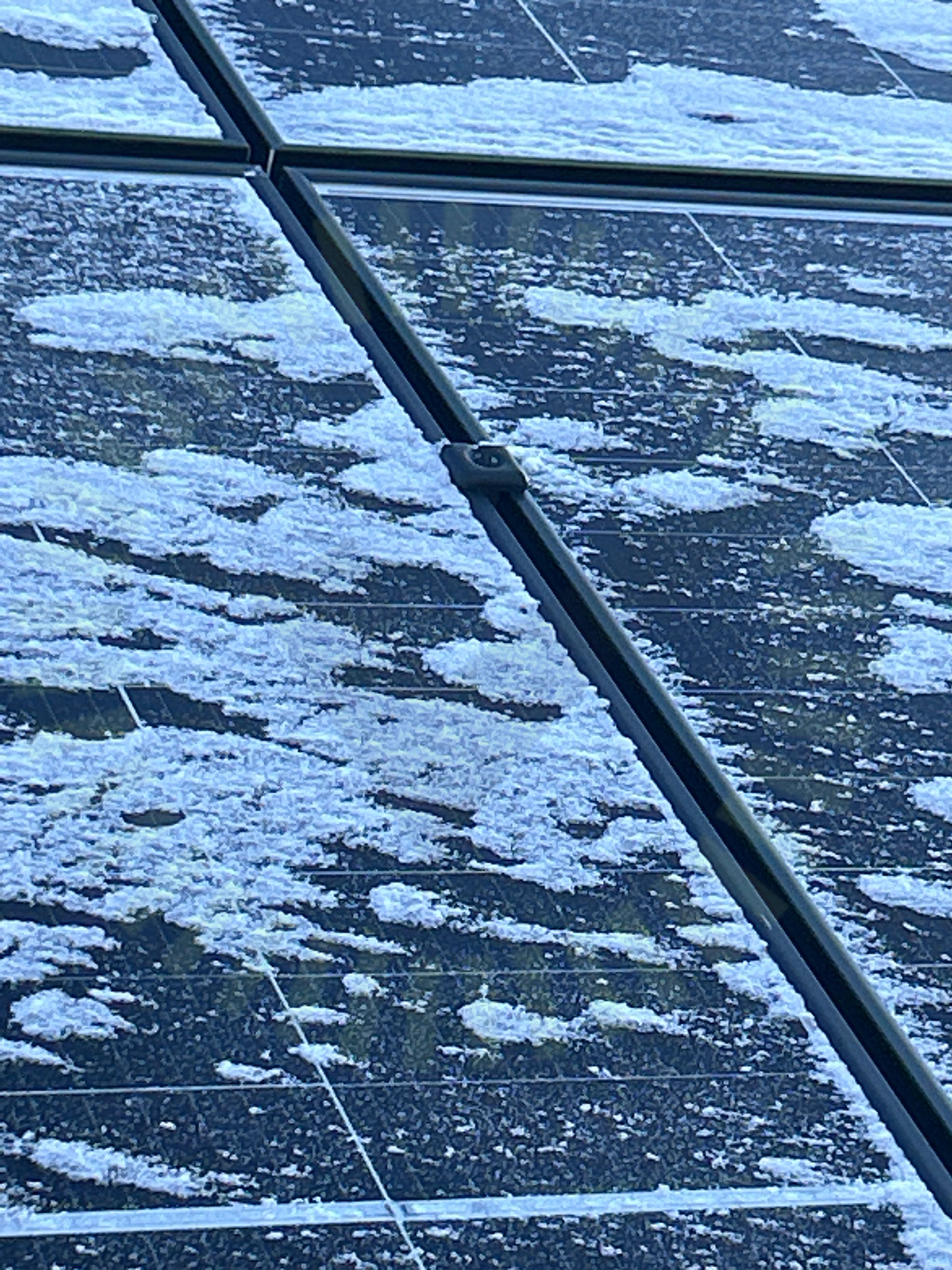

+ 2

94% godkända6% ej godkända

Om installationen

PanelerTrina: Vertex DE09.08

MontagesystemESDEC Lutande Panntak

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

TillbehörElmaterial: Kapsling

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Elmaterial: Kapsling

Godkända kontrollpunkter

9/9

BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

ESDEC Lutande Panntak

Anmärkningar

3/28

2.1 Dräneringshål pekar neråt

Inte godkänd

Klämman är felvänd

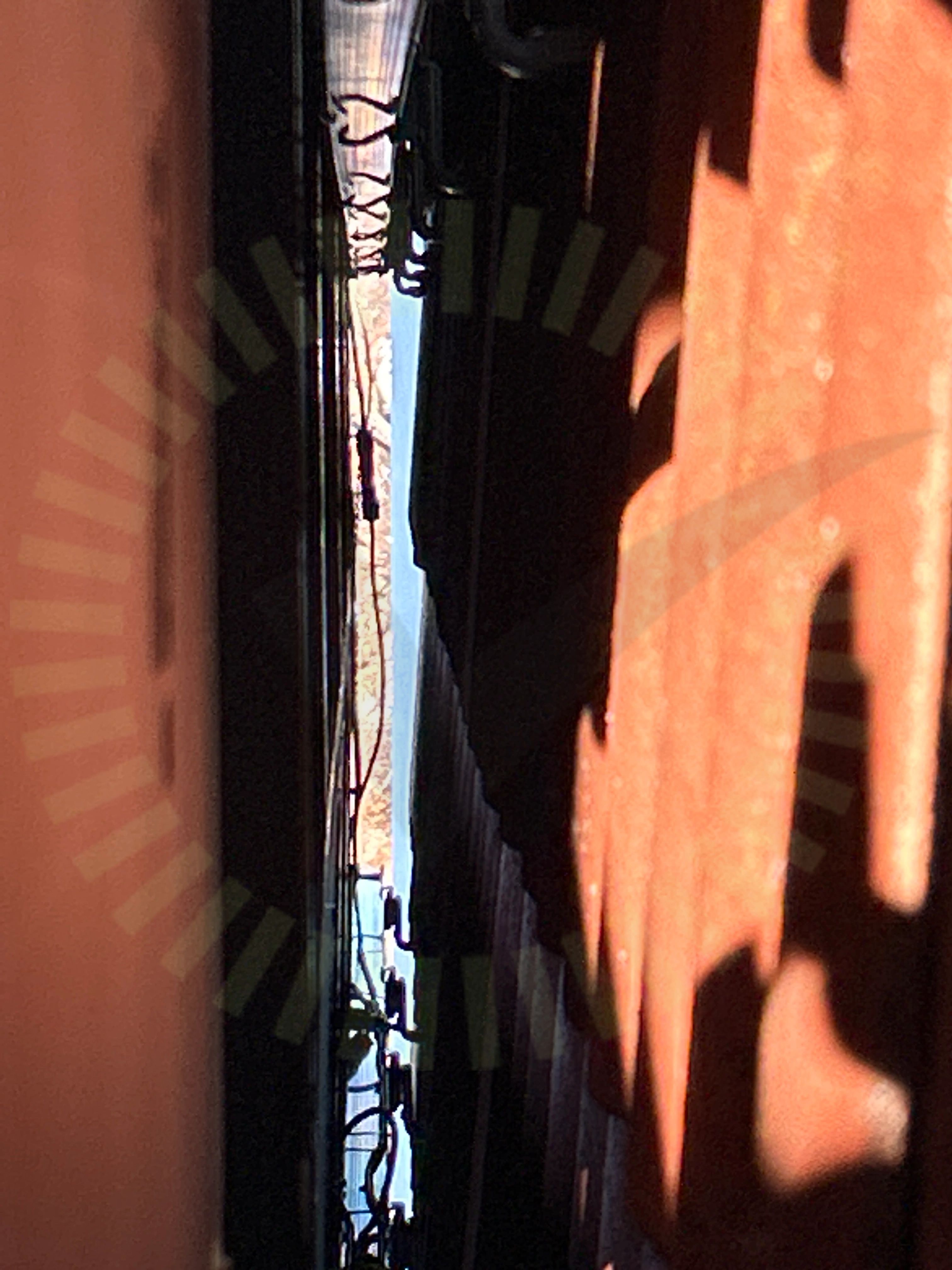

2.2 Kabeluppfästning

Inte godkänd

Hängande kablage. Tillförlitlig uppfästning saknas

SS 436 40 00 (712.521.101 och 522.8.4)

2.3 Takkrokarnas CC

Inte godkänd

Infästningarnas CC mått överskrider lastberäkningens gränser

Snö- och vindlastberäkning

Godkända kontrollpunkter

25/28

Använd skruv för klämmaFrämmande materialKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkyddSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

1/40

3.1 Varning för likspänning

Inte godkänd

Märkning saknas

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

39/40

AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havetAvtalBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningJordning av chassiLedare fastspändaMärkningMätprotokoll DCSträngschemaSäkringsdimensionTillförlitligt fästVarning för backspänningVentilationVäderskyddVäxelriktarens IP klassning

Tak, ESDEC Lutande Panntak

Anmärkningar

1/1

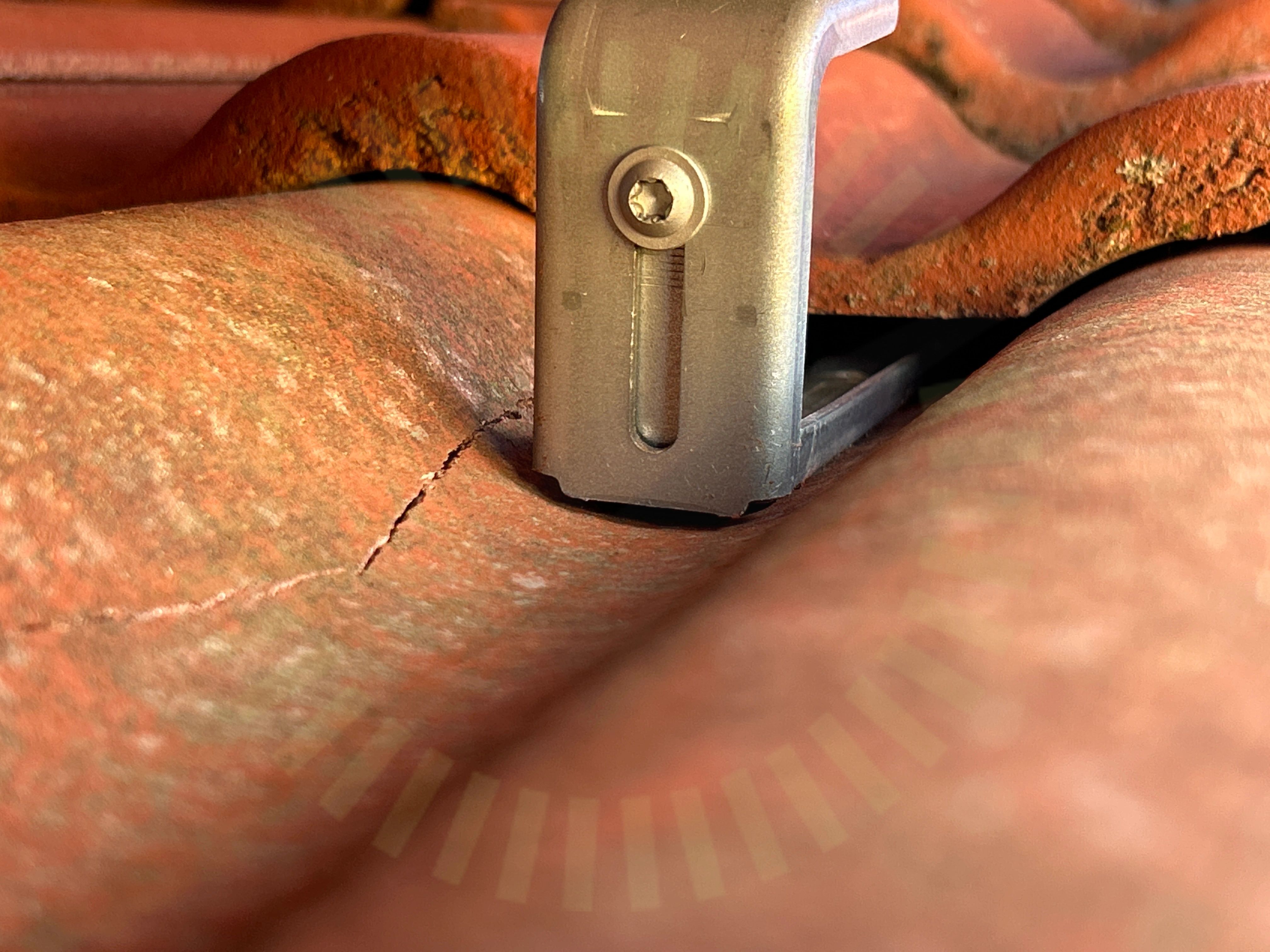

4.1 Underliggande takpannor

Rekommendation

Underliggande takpanna har spruckit

Trina: Vertex DE09.08 380-395W

Anmärkningar

2/16

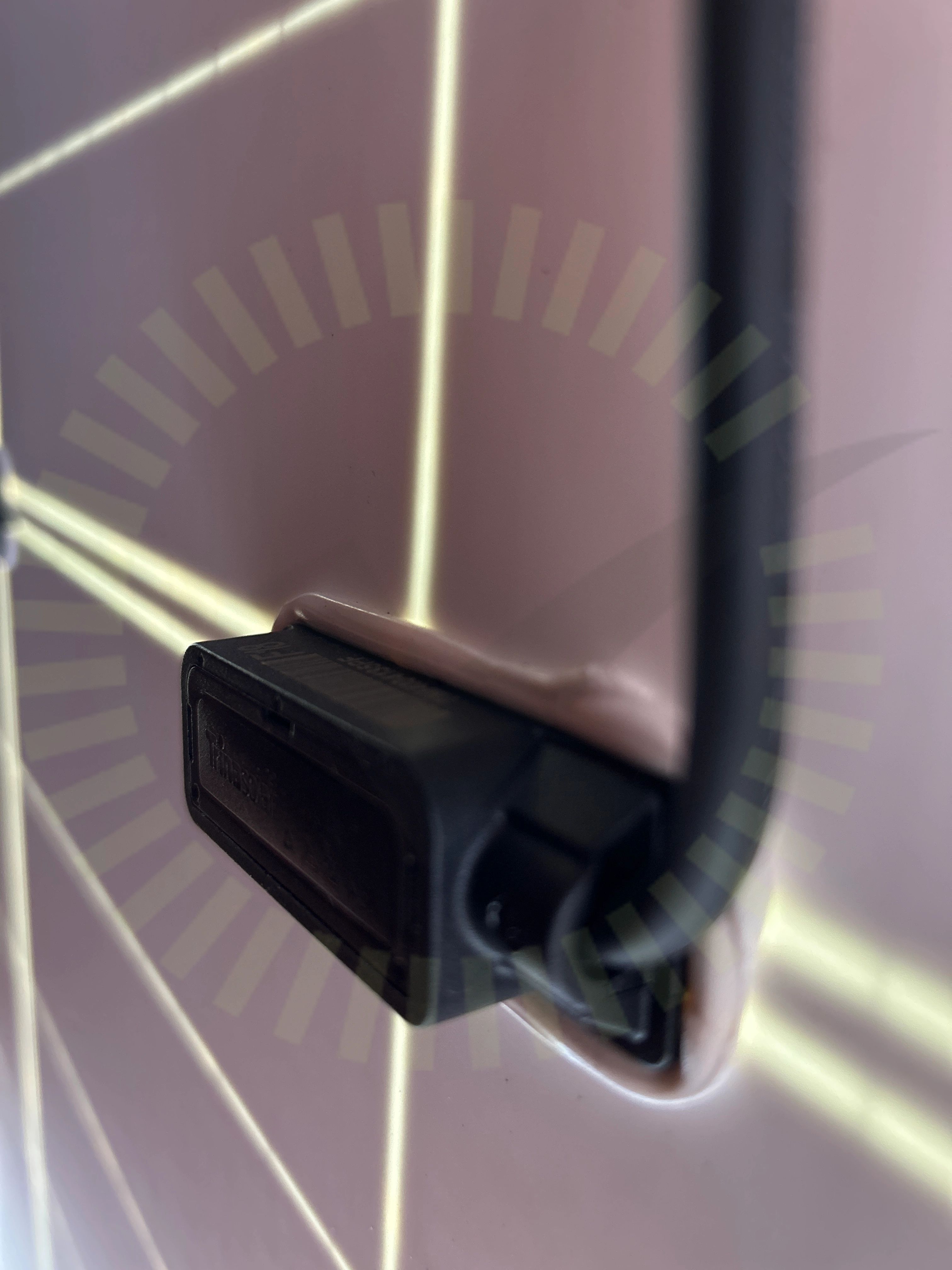

5.1 Kopplingslåda

Inte godkänd

Skarpa böjar från panelernas kopplingslådor

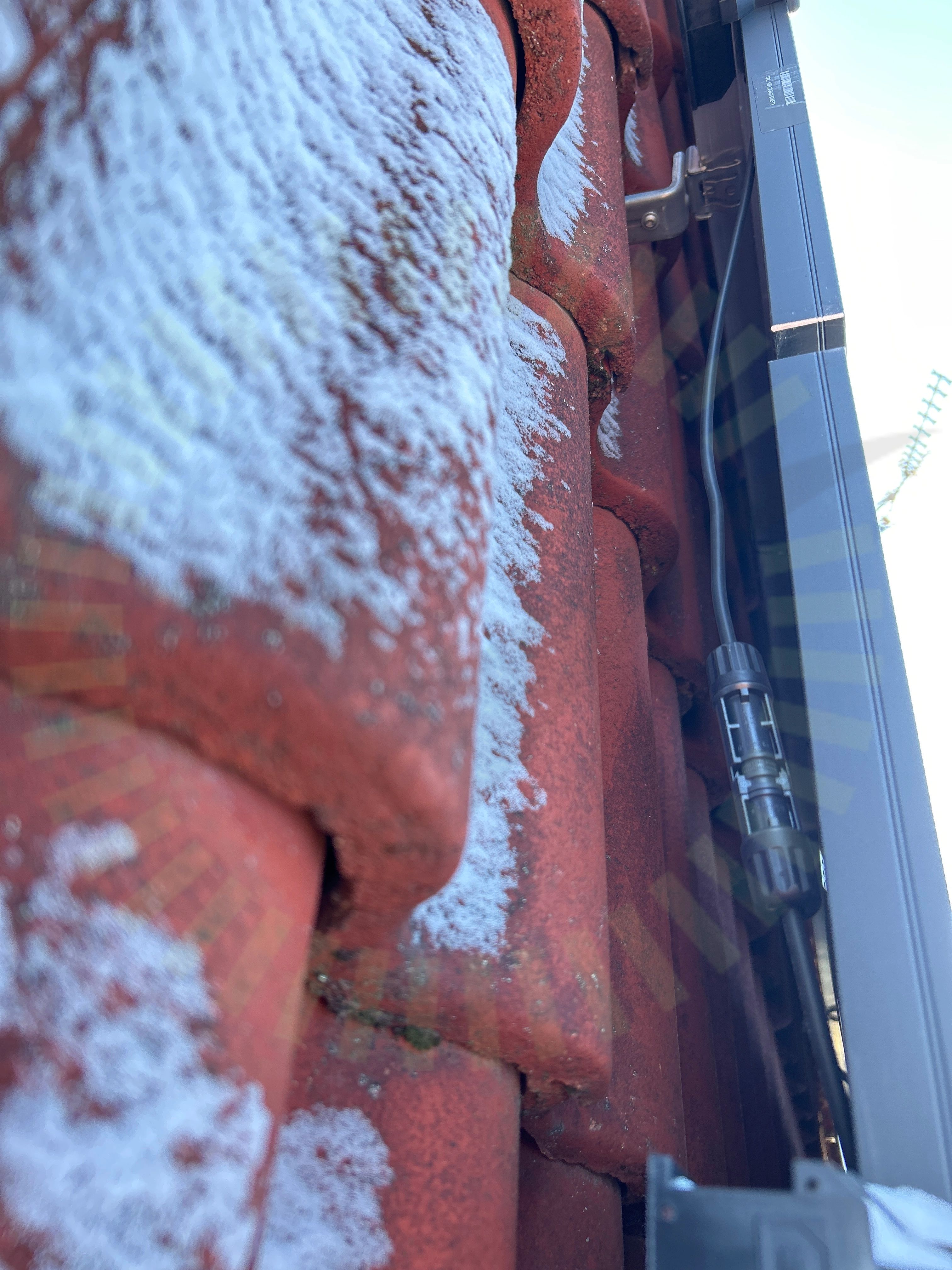

5.2 Stress på kontakter

Inte godkänd

Utsatt kontakt. Dragavlastning saknas

Godkända kontrollpunkter

14/16

Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontakterPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramSträngförläggning
