Besiktningsrapport

8.5

Installation av

1KOMMA5°

Datum

13 mars 2023

Ort

Onsala, Hallands län

Kabeluppfästning

DC Kablage skydd

Panelramar separerade

Jordning av chassi

93% godkända

8% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-54HBB/-V

Montagesystem

K2: SingleRail: CrossHook 3S

Växelriktare

Huawei: SUN2000-(3KTL-10KTL)-M1

Tillbehör

Säkerhetsbrytare AC

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (6)Tak 1, DMEGC: DM(XXX)M10-54HBB/-V (16)Tak 1, K2: SingleRail: CrossHook 3S (34)Varselmärkning (4)Växelriktare (30)

Allmänt

Anmärkningar

1/2

1.1 Strängschema

Inte godkänd

Strängschema saknas vid besiktning.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/2

Mätprotokoll DC

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Tak 1, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

1/16

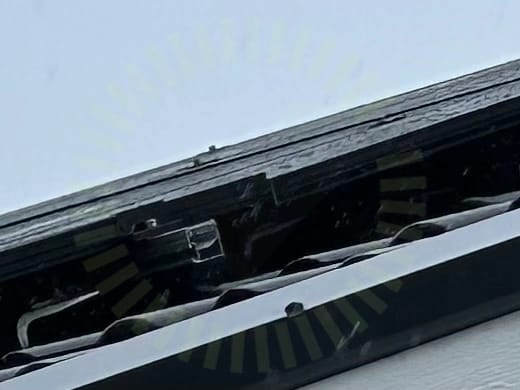

3.1 Panelramar separerade

Inte godkänd

Panelernas ramar är inte separerade.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 6

Godkända kontrollpunkter

12/16

Dräneringshål

Fästens placering

Föremål mot bakstycke

Klämmans överlappning

Klämmornas storlek

Panelkablagets böjradie

Punktbelastning

Skador

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Ej tillgängligt vid besiktning

3/16

Förbindelse av kontakter

Kontakter

Kopplingslåda

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar

1/28

4.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

Godkända kontrollpunkter

22/28

Använd skruv för klämma

Främmande material

Klämmans placering i skena

Mittklämmor

Panelramens höjd

Shims

Skada på klämmor

Skador

Skarp kant

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Skydd

Snö- och Vindlastberäkning

Takets lutning

Takkrokarnas CC

Takstolsbredd

Termisk brytpunkt skenor

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

5/28

Råspontsinfästning

Skruvar korrekt

Takgenomföring

Takstolsinfästning

Tvådelad takkrok

Varselmärkning

Anmärkningar

1/4

5.1 Tillförlitligt fäst

Inte godkänd

Märkningen sitter inte tillförlitligt fast. (rekommenderar att skruva fast märkning)

Godkända kontrollpunkter

3/4

Informering av solceller

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/29

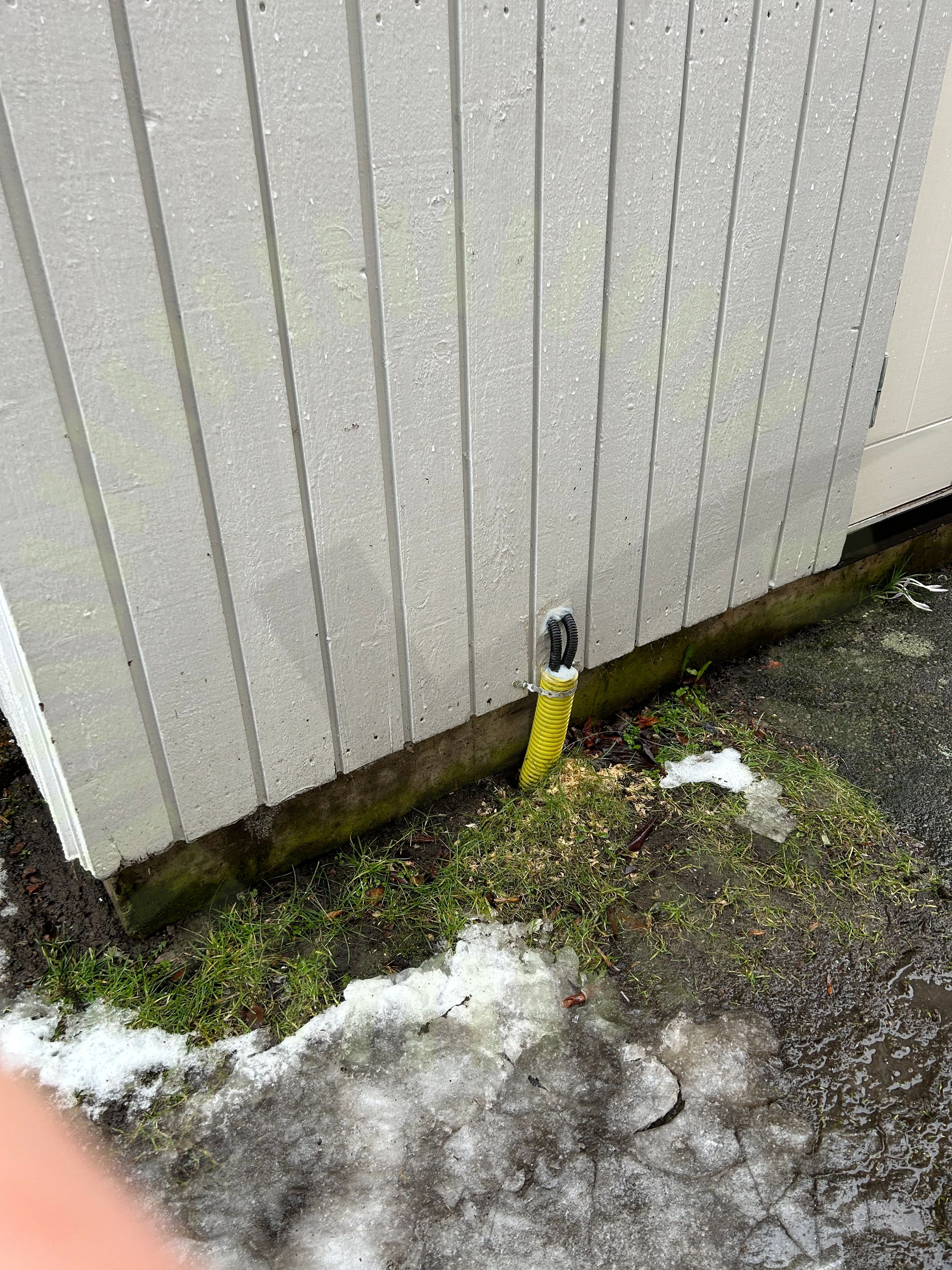

6.1 DC Kablage skydd

Inte godkänd

Kablaget är förlagt utan hänsyn till den yttre påverkan.

SS 436 40 00 (132.5)

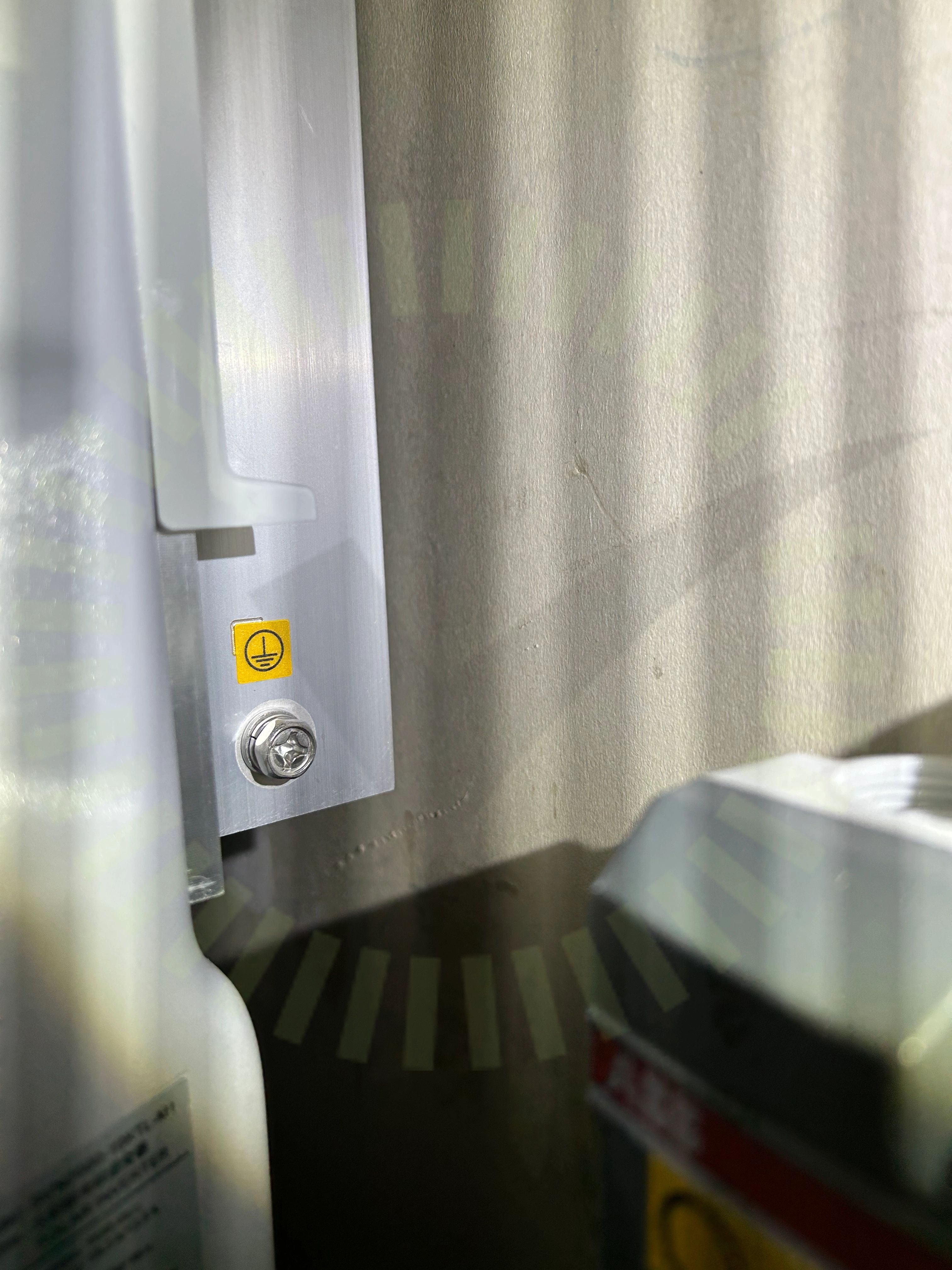

6.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

Godkända kontrollpunkter

27/29

AC anslutning växelriktare

AC Böjradie

AC Genomföringar

AC Kablage dimensionering

AC Kablage förläggning

AC kablage skada

AC kablage skarp kant

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Genomföringar

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Huvudsäkring

Infästning

Kontakter

Märkning

Placering

Säkringsdimension

Ventilation
