Besiktningsrapport
9.7
Installation genom
1KOMMA5°
Datum
9 februari 2023
Ort
Svedala, Skåne län
Skena överhäng
Klämmornas storlek
DC Förläggning
96% godkända
4% ej godkända
Om installationen
Paneler
Jinko: Tiger
Optimerare
SolarEdge: S-Serie
Montagesystem
ESDEC Lutande Panntak
Växelriktare
SolarEdge: SE12.5K-SE20K
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/1
1.1 Avtal
Rekommendation
Kunden har fått mindre paneler än vad som var avtalat , dock så är dom överens om detta.
Avtal
Optimerare: Allmänt
Godkända kontrollpunkter
5/5
Dragavlastade
Fastsäkring av produkt
Kompatibilitet
Kontakter
Placering
Tak 1, ESDEC Lutande Panntak
Anmärkningar
1/26
3.1 Skena överhäng
Inte godkänd
Överhänget är inte mer än 70mm på somliga ställen.
BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10
Godkända kontrollpunkter
25/26
Anpassade takpannor
Avstånd mellan takkrokar
Bärläkt
Främmande material
Infästning skena
Kabeluppfästning
Klämräckvidd för ställbart fäste
Mittklämmor
Montering av takkrokar
Panelens ramhöjd
Panelstorlek
Shims
Skador
Skarp kant
Skarvning av skena
Skydd
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takgenomföring
Takkrok infästning
Takkrokens orientering
Taklutning
Väderbeständigt material
Ändfästen
Ändklämmor
Tak 1, Jinko: Tiger
Anmärkningar
1/12

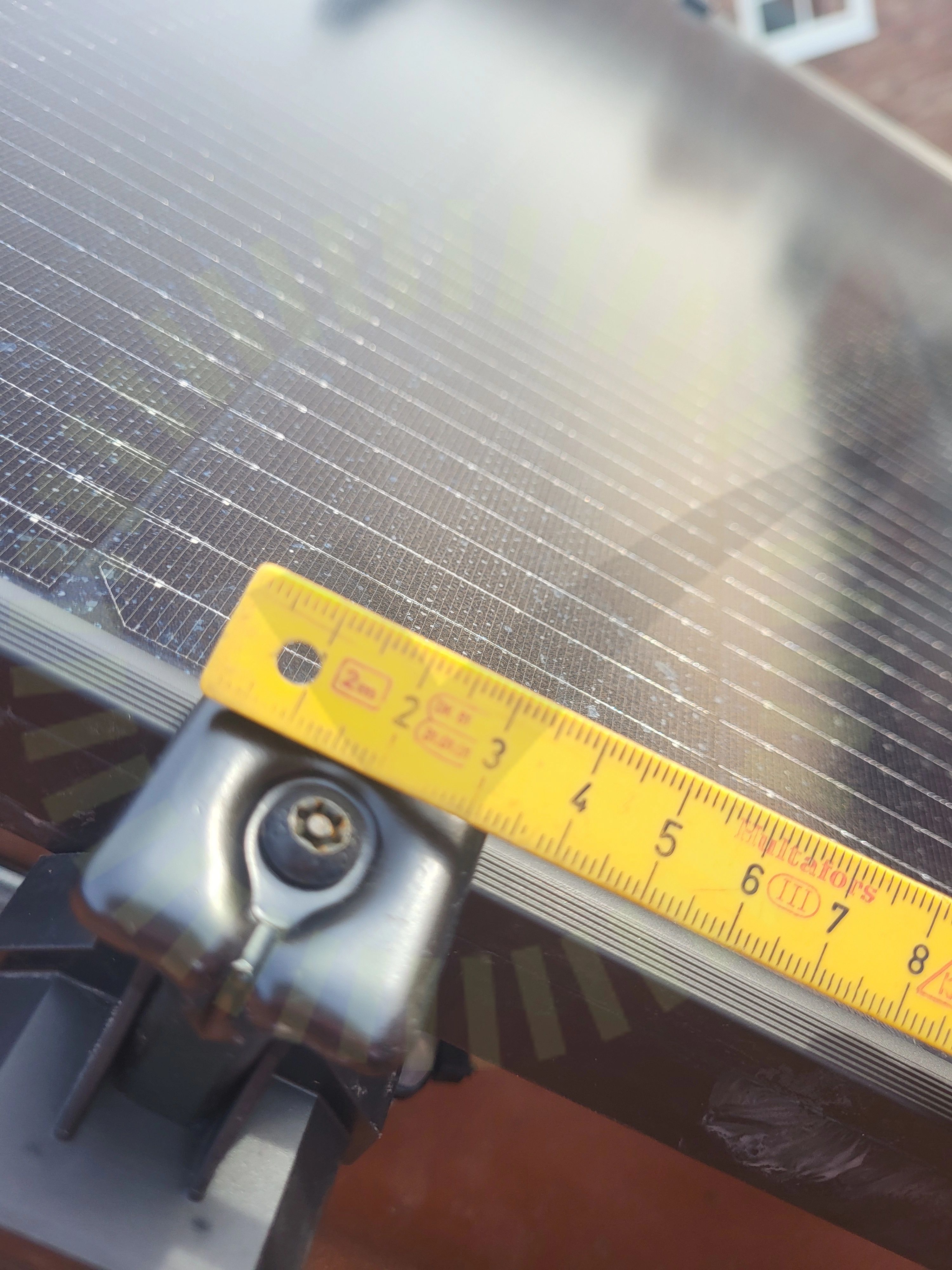

4.1 Klämmornas storlek
Inte godkänd
Fästena är inte 50mm långa.
Tillverkarens anvisningar
Godkända kontrollpunkter
11/12
Böjradie kablage
Dragavlastade
Dräneringshål
Fästens placering
Förbindelse av kontakter
Föremål Bakstycke
Höjdskillnad
Panelramar separerade
Skador
Skugga
Strängförläggning
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/25
6.1 DC Förläggning
Inte godkänd
Kabelskydd är ej ordentligt uppfäst.
SS 436 40 00 (522.8.4)
Godkända kontrollpunkter
24/25
AC Böjradie
AC Förläggning
AC Genomföringar
AC kabel skarp kant
AC Skador på kabel
Anslutning
Avstånd
DC Genomföringar
DC Kablage egenskaper
DC Skador på kabel
DC Yttre påverkan
Fastsäkring av växelriktare
Förskruvning
Huvudsäkring
Infästning
Kabel
Ledare fastspända
Märkning
Mätprotokoll DC
Strängschema
Säkring
Tätningsinsatts
Vinkel
Växelriktarens kontakter
