Besiktningsrapport

8.7

Installation av

Alstra

Datum

30 juni 2023

Ort

Lund, Skåne län

Tvådelad takkrok

Ändklämmor

Underliggande takpanna

+ 7

81% godkända

19% ej godkända

Om installationen

Paneler

Trina: TSM-DE09R.05 405-425W

Montagesystem

K2: SingleRail: CrossHook 4S

Växelriktare

Fronius: SYMO 3-8.2 kW

Tillbehör

Undercentral

Installerad av Alstra som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (4)Tak 1, K2: SingleRail: CrossHook 4S (35)Tak 1, Trina: TSM-DE09R.05 405-425W (14)Undercentral (9)Varselmärkning (5)Växelriktare (36)

Allmänt

Anmärkningar

3/4

1.1 Kabelkanal nätverkskabel

Rekommendation

Kabelkanal för nätverkskabel ej uppfäst ordentligt.

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/4

Avtal

Tak 1, K2: SingleRail: CrossHook 4S

Anmärkningar

8/28

2.1 Infästning utanför takstol

Inte godkänd

Monteringen av takkrok uppfyller ej tillverkarens anvisning om infästning utanför takstol.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

2.2 Skenornas överhäng

Inte godkänd

Lastberäkning saknas uppmätt mått överhäng 290mm.

Snö- och vindlastberäkning

2.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktningstilfälle.

Tillverkarens montageanvisningar

2.4 Infästningar

Inte godkänd

Majoritet av infästningar är gjorda utanför takstol.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

2.5 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas för projektet. Uppmätt mått mellan krokar allt från 400mm-1300mm.

Snö- och vindlastberäkning

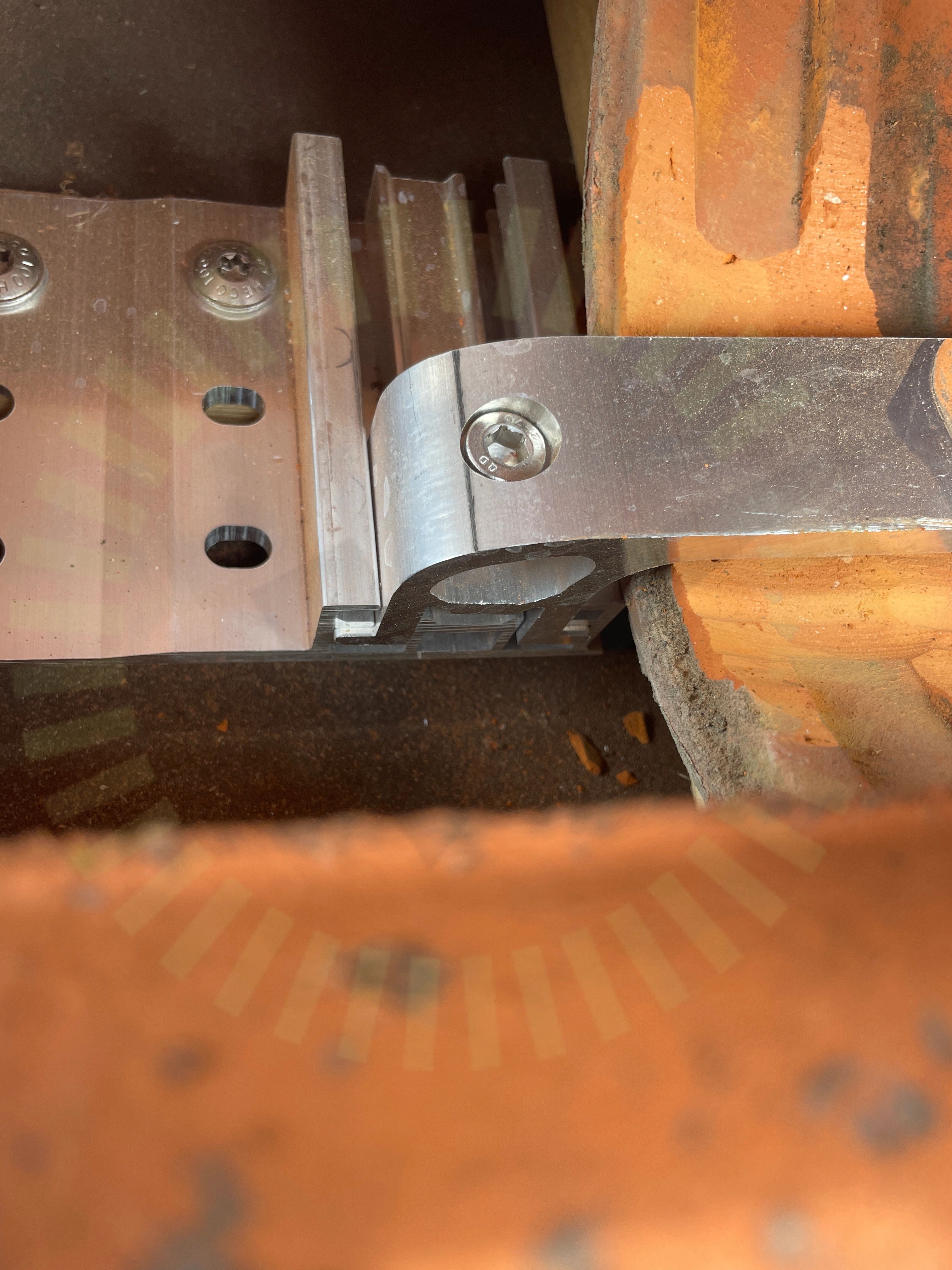

2.6 Tvådelad takkrok

Inte godkänd

Krok ej monterad inom krokens bottendel.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 9

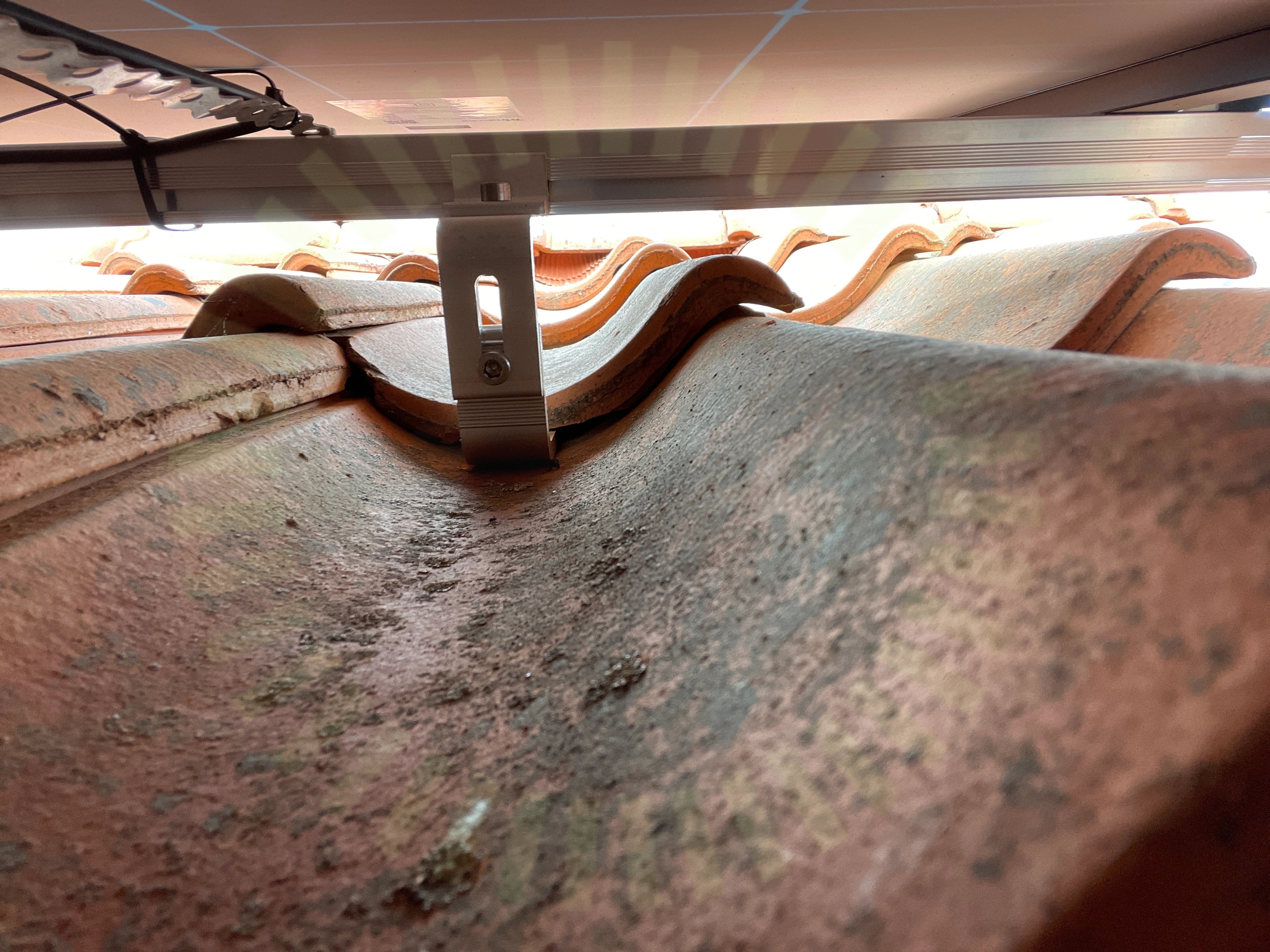

2.7 Underliggande takpanna

Inte godkänd

Takkrok ligger mot underliggande panna.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 13

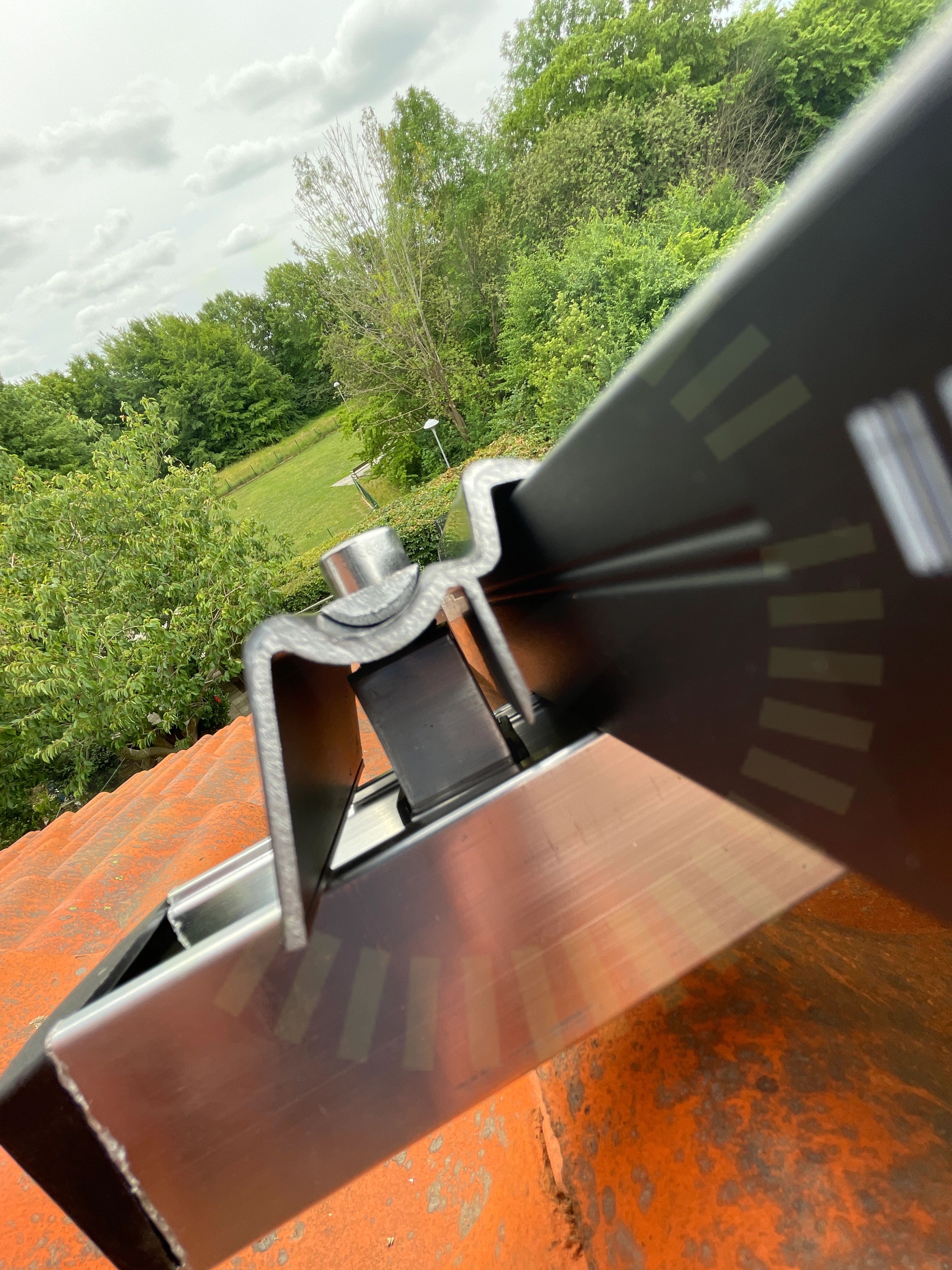

2.8 Ändklämmor

Inte godkänd

Ändfäste ligger inte helt mot panelram.

Godkända kontrollpunkter

17/28

Använd skruv för klämma

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Höjdjustering

Kabeluppfästning

Klämmans placering i skena

Mittklämmor

Panelramens höjd

Placering

Skador

Skenans utstick för klämma

Skenornas infästning

Takets lutning

Takstolsbredd

Takstolsinfästning

Väderbeständigt material

Ej tillgängligt vid besiktning

3/28

Skenskarvar

Skruvar korrekt

Takgenomföring

Tak 1, Trina: TSM-DE09R.05 405-425W

Anmärkningar

3/14

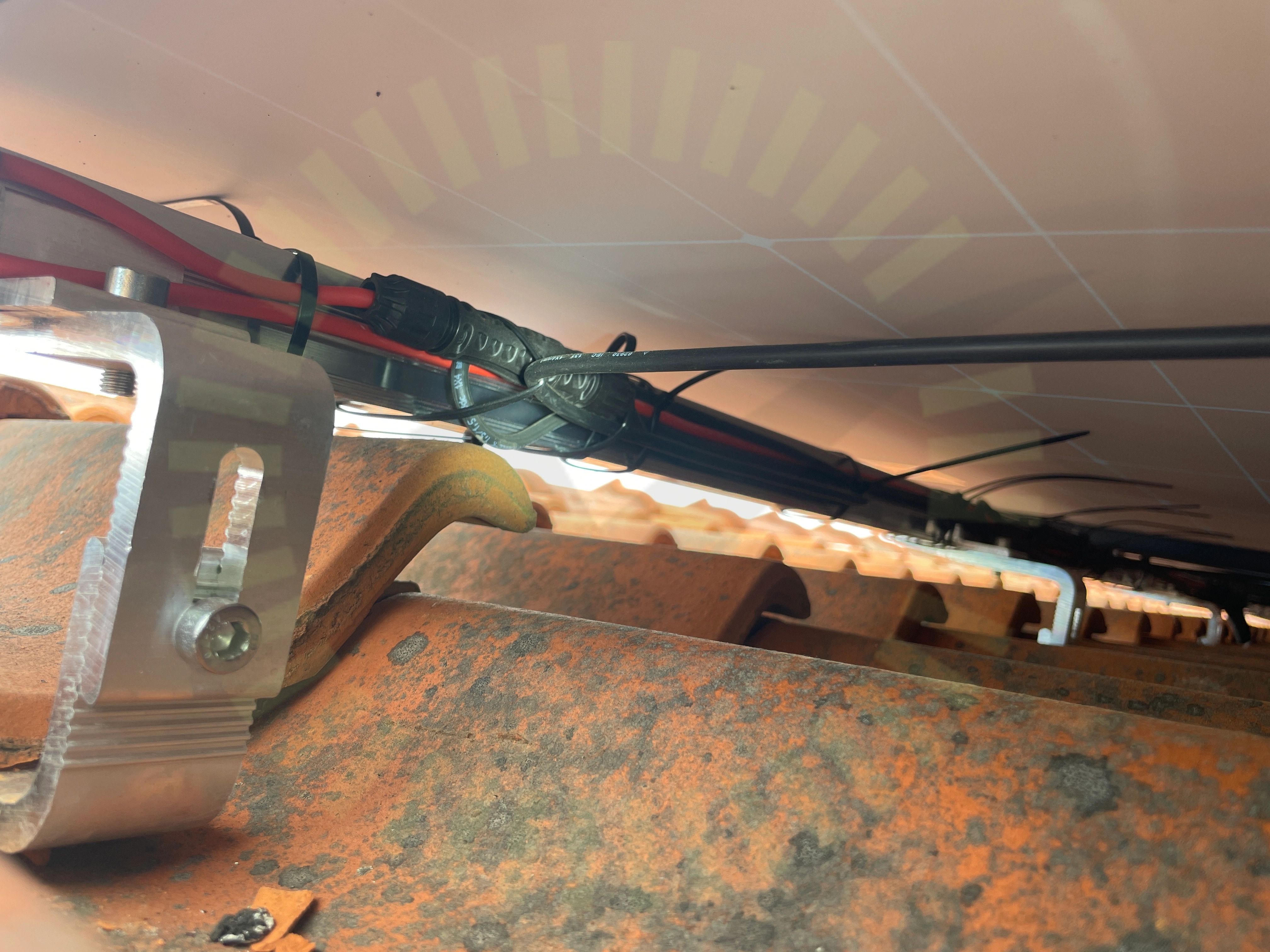

3.1 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

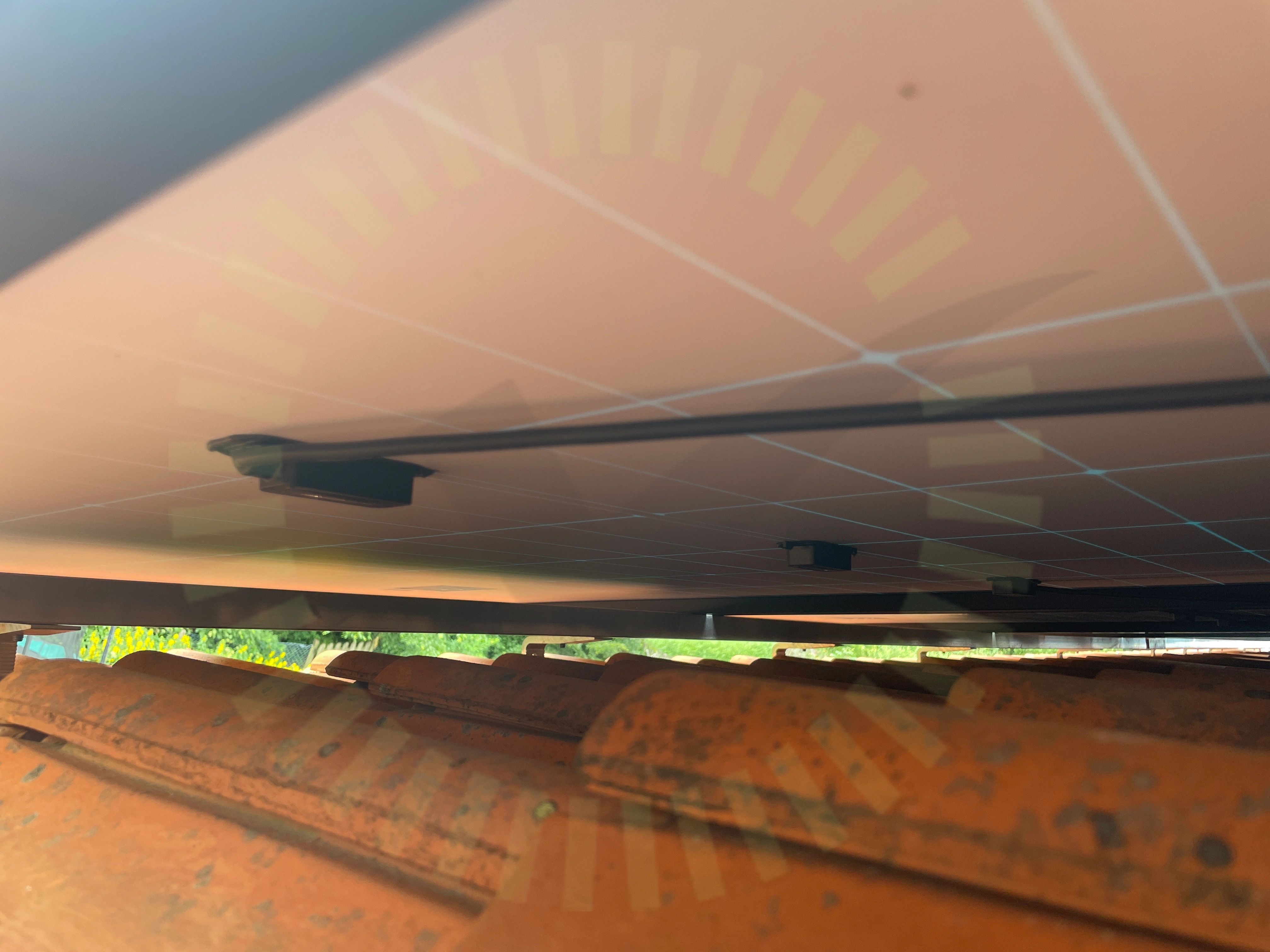

3.2 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

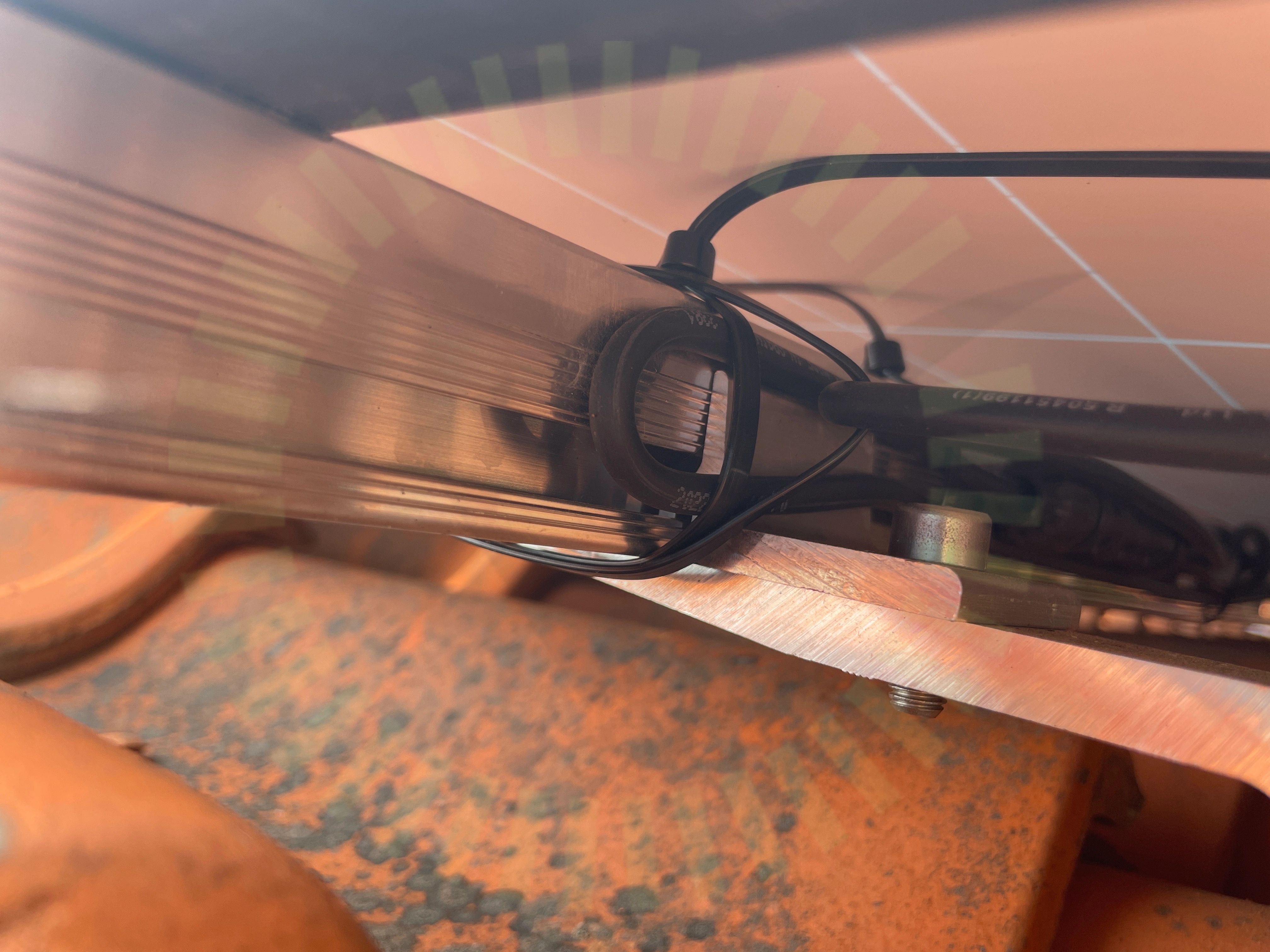

3.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

11/14

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Undercentral

Anmärkningar

2/8

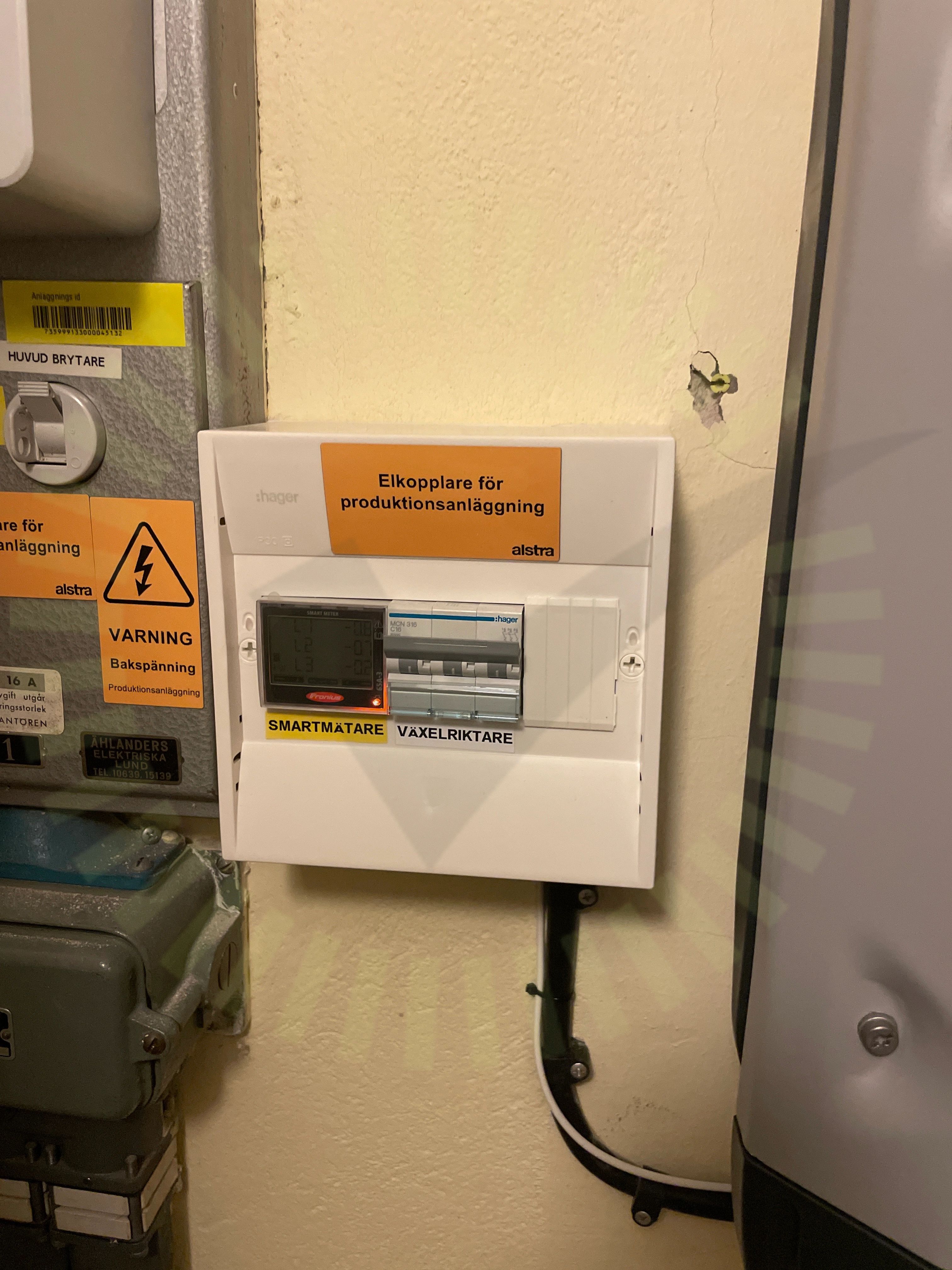

4.1 Brytare

Inte godkänd

Frånskiljare saknas för undercentral.

SS 436 40 00 (132.10)

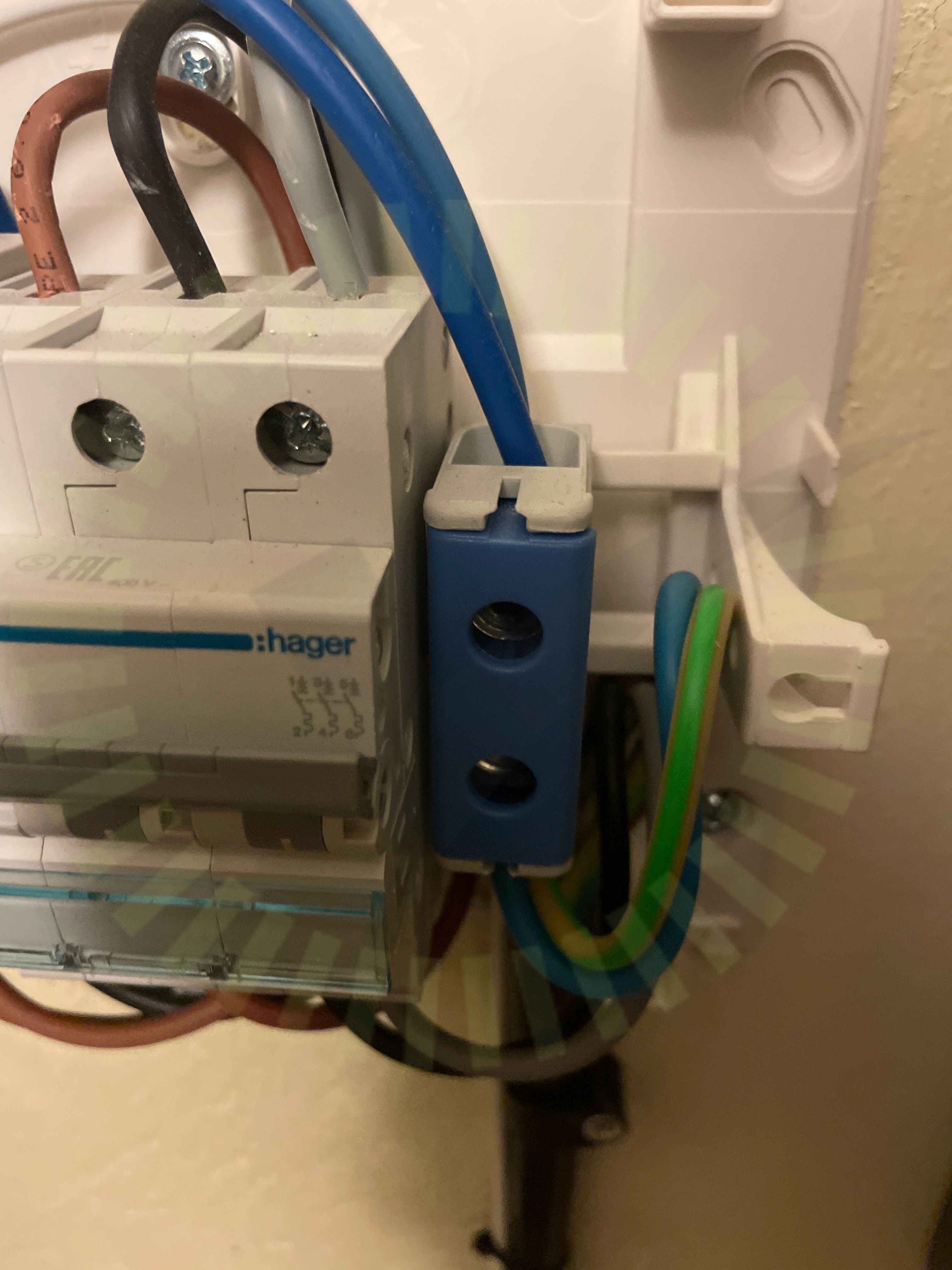

4.2 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

6/8

Böjradie

Förskruvningar

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/5

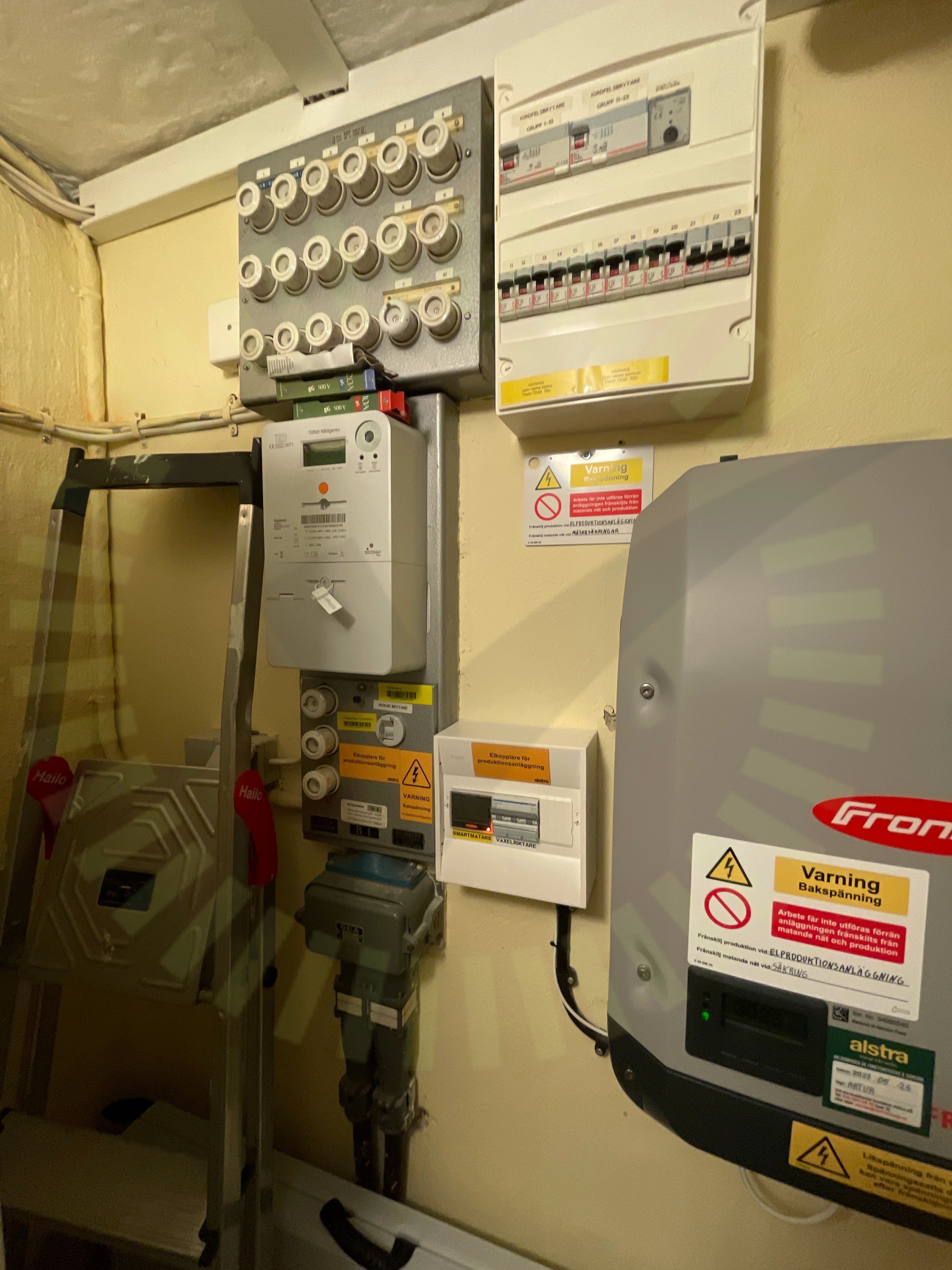

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid anslutningspunkt.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

4/5

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

32/33

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Avstånd närliggande objekt

Bakomliggande material

DC anslutning

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Kabeldimensionering

Ledare Fastspända

Likspänningskomponenter

Max total effekt

Märkning

Placering

Skadat kablage

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

1/33

Strängdesign
