Besiktningsrapport

8.9

Installation genom

Raymond

Datum

22 maj 2023

Ort

Västra Frölunda, Västra Götalands län

Infästningar

Klämmornas placering

Panelramar separerade

+ 3

91% godkända9% ej godkända

Om installationen

PanelerRaymond: Shingel

OptimerareFerroAmp: SSO 8kW

MontagesystemK2: SingleRail: CrossHook 3S

VäxelriktareFerroAmp: FerroAmp 14kVA

TillbehörDistributionsbox

Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/2

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

1/2

Strängschema

Distributionsbox

Godkända kontrollpunkter

2/2

IP-KlassningKabel

Optimerare

Godkända kontrollpunkter

9/9

Direkt solljusDragavlastadeFastsäkring av produktKabelKontakterPlaceringSkadaVentileringVärmeutveckling

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar

3/29

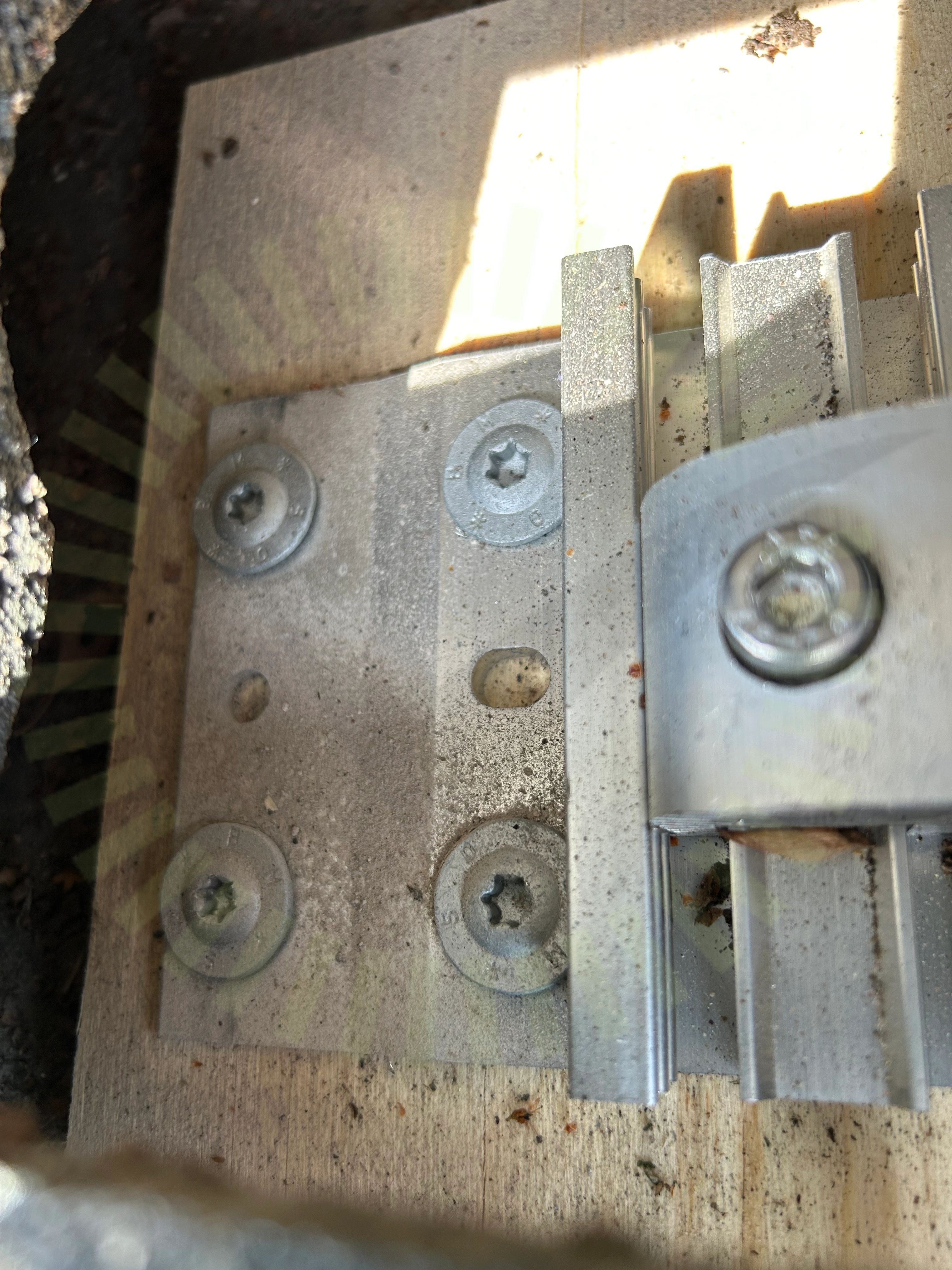

4.1 Infästning utanför takstol

Inte godkänd

Kroken i bild är ej monterad i takstol. Monteringen uppfyller ej tillverkarens anvisning om infästning utanför takstol

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

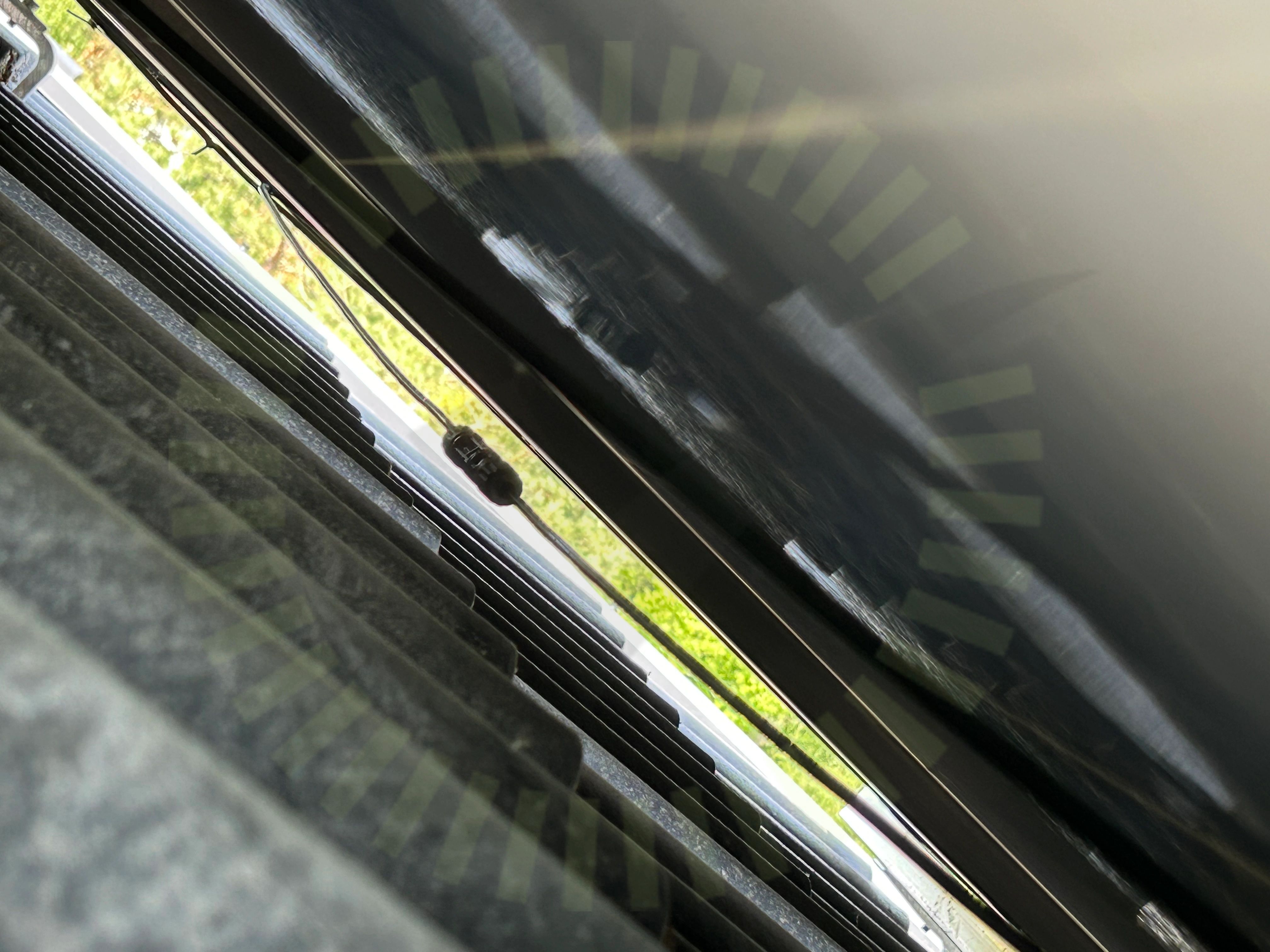

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.521.101 och 522.8.4)

4.3 Infästningar

Inte godkänd

Majoriteten av infästningar sitter i råspont. Infästning ska ske i takstol med komplettering i råspont.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

Godkända kontrollpunkter

25/29

Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkruvar korrektSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakstolsbreddTermisk brytpunkt skenorTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/29

Takgenomföring

Tak 1, Raymond: Shingel

Anmärkningar

3/13

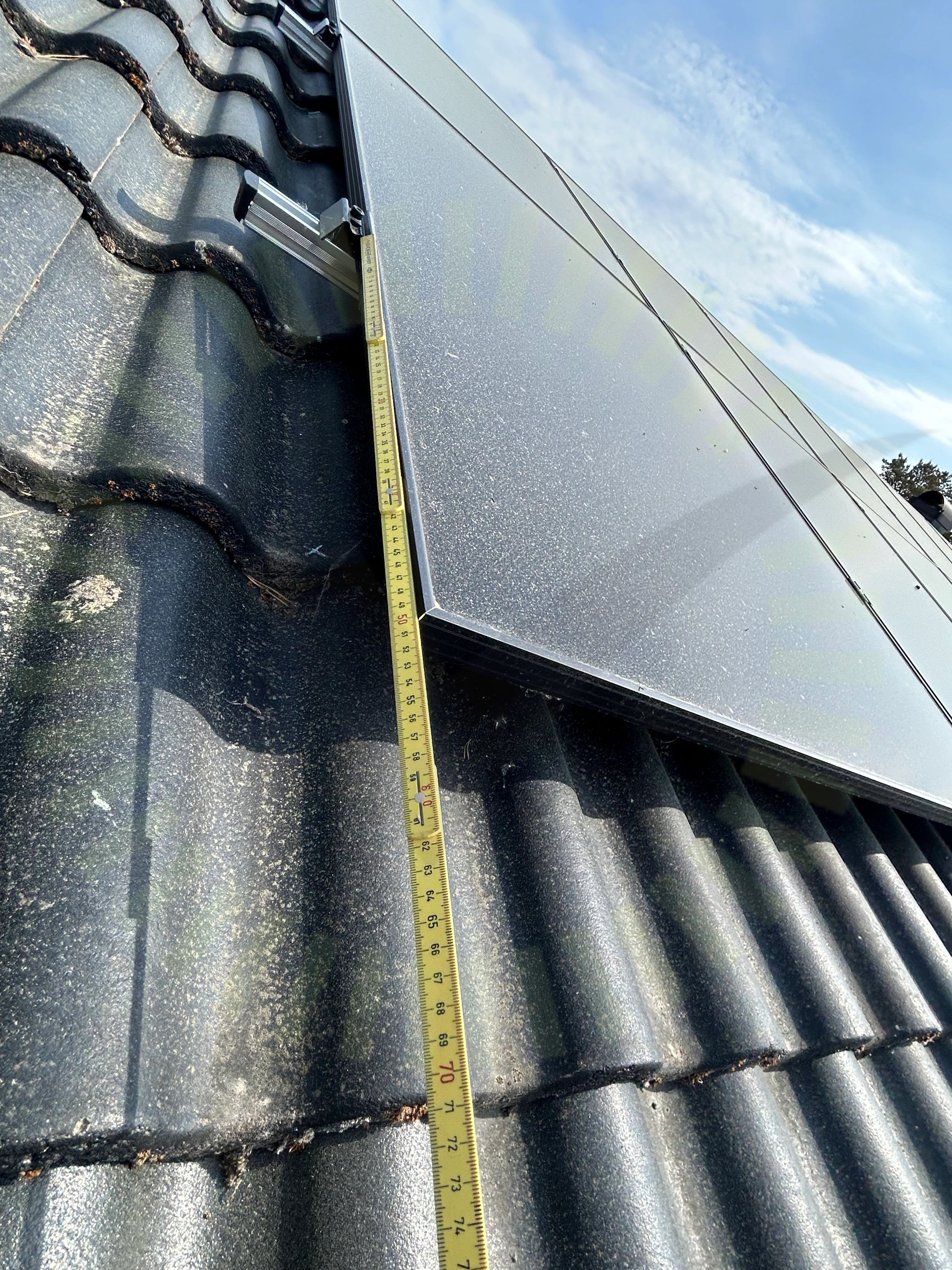

5.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Infästningsinstruktioner Sverigepanelen

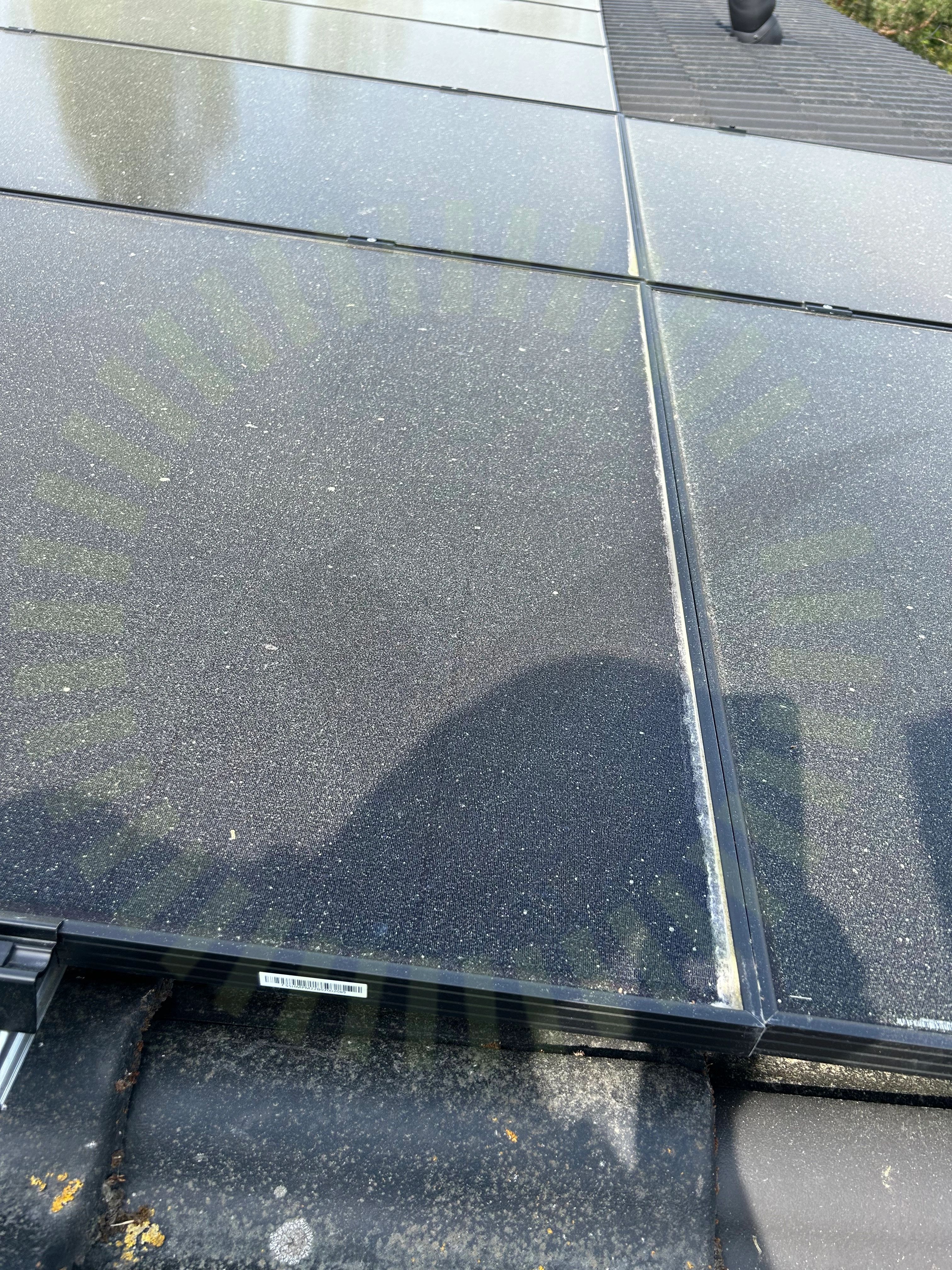

5.2 Panelramar separerade

Inte godkänd

Panelernas ramar är inte separerade.

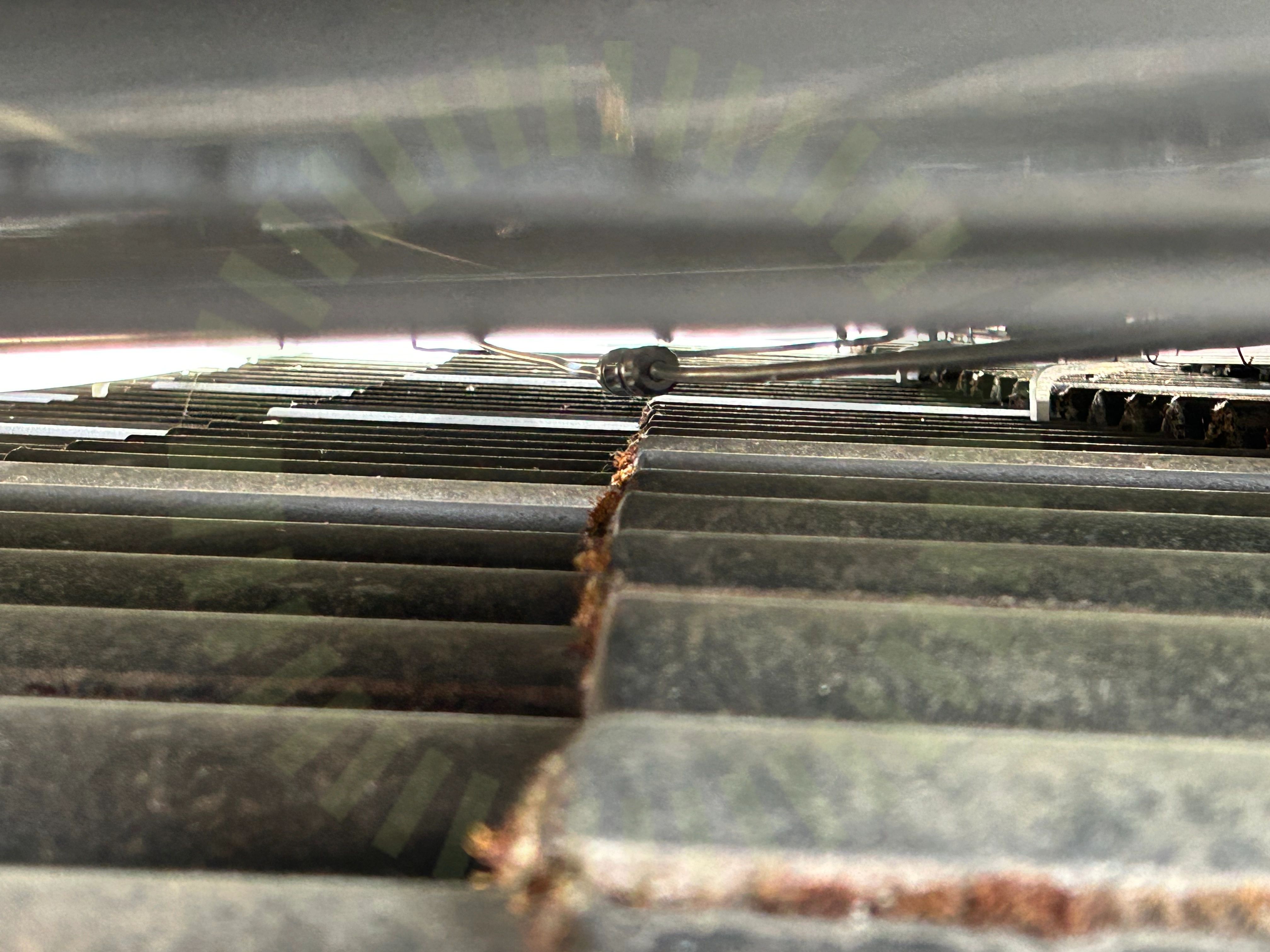

5.3 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag. Förekommer även på panelernas kopplingslådor där kablar är spända från kopplingslåda till skena.

Godkända kontrollpunkter

9/13

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramSträngförläggning

Ej tillgängligt vid besiktning

1/13

Kopplingslåda

Varselmärkning

Anmärkningar

1/5

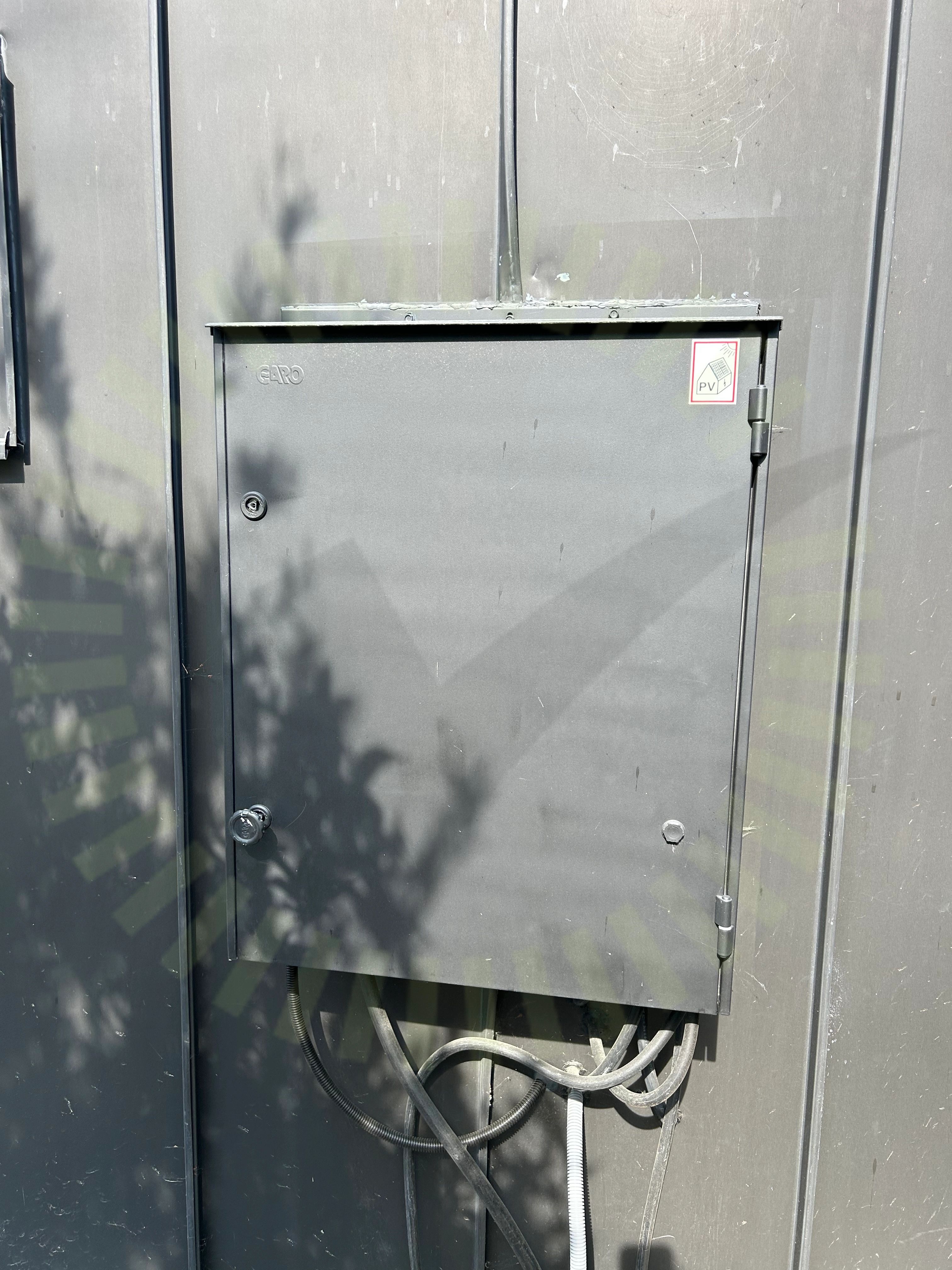

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Märkning sitter dåligt

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

4/5

Missvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Godkända kontrollpunkter

29/29

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvståndDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av produktGenomföringarHuvudsäkringInfästningInternetKabelKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSträngdesignStrömtransformatorerSäkringUppskalad ledareVentilationVinkelVäderbeständigt materialVärmeutveckling
