Besiktningsrapport
8.8
Installation genom
Svea Solar
Datum
17 augusti 2023
Ort
Klagshamn, Skåne län
Kabeluppfästning
Främmande material
Skarp kant
+ 2
88% godkända
12% ej godkända
Om installationen
Paneler
Trina: TSM-DE09.08 390-405W
Montagesystem
Wasi: Papptak
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Tillbehör
Säkerhetsbrytare AC
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6
Tak 1, Trina: TSM-DE09.08 390-405W
Anmärkningar
1/14
3.1 Föremål mot bakstycke
Inte godkänd
Föremål trycker mot panelens bakstycke.
Godkända kontrollpunkter
13/14
Tak 1, Wasi: Papptak
Anmärkningar
4/17

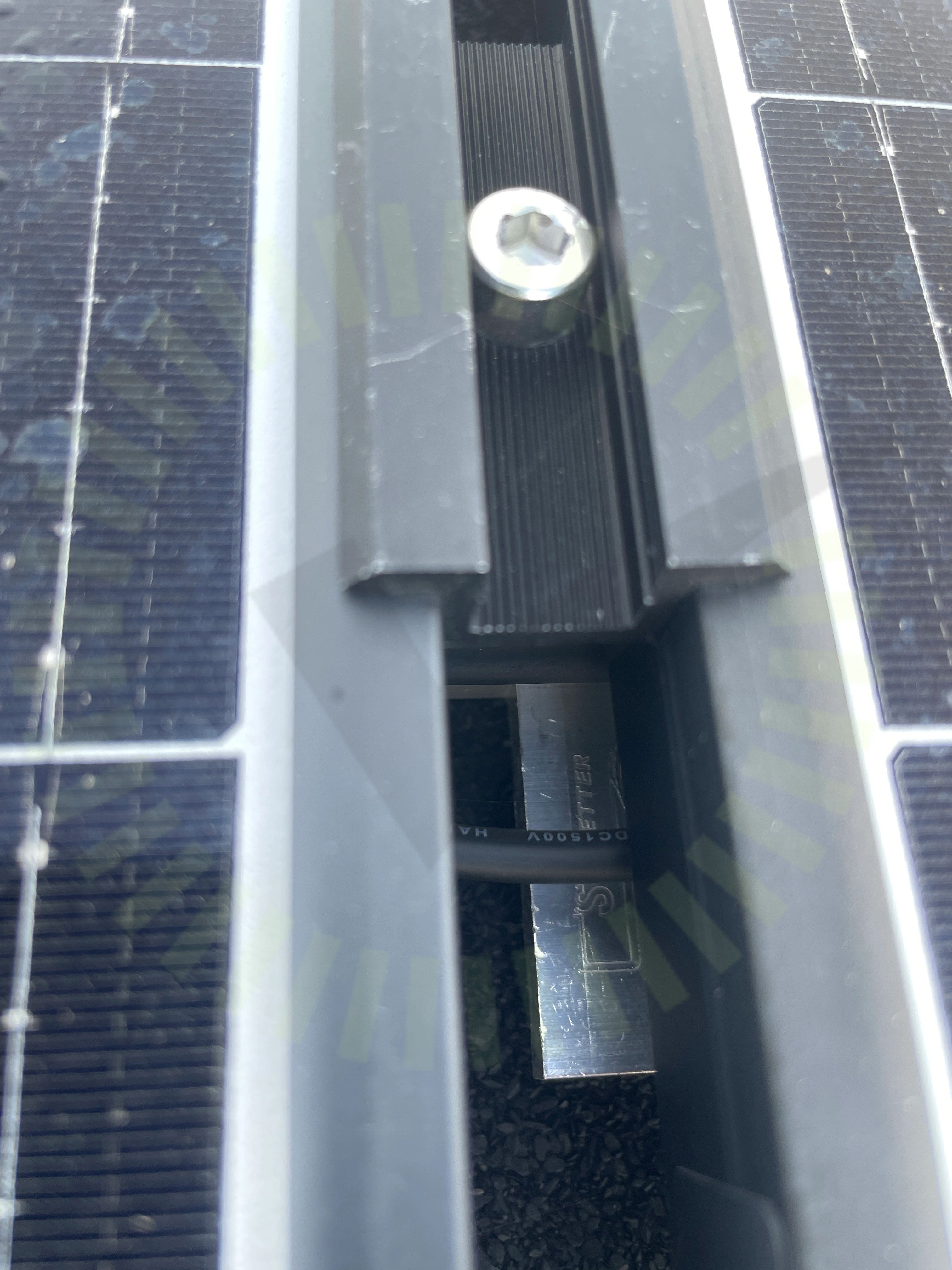

4.1 Främmande material
Inte godkänd
Två blandade montagesystem. Man har använt Schletter infästningar till wasi skenor. Detta påverkar tillverkarnas garantier samt att en korrekt lastberäkning inte går att ta fram.
4.2 Infästningarnas CC mått
Inte godkänd
Lastberäkning att kontrollera mot saknas , uppmätt mått mellan infästningar 1000mm.

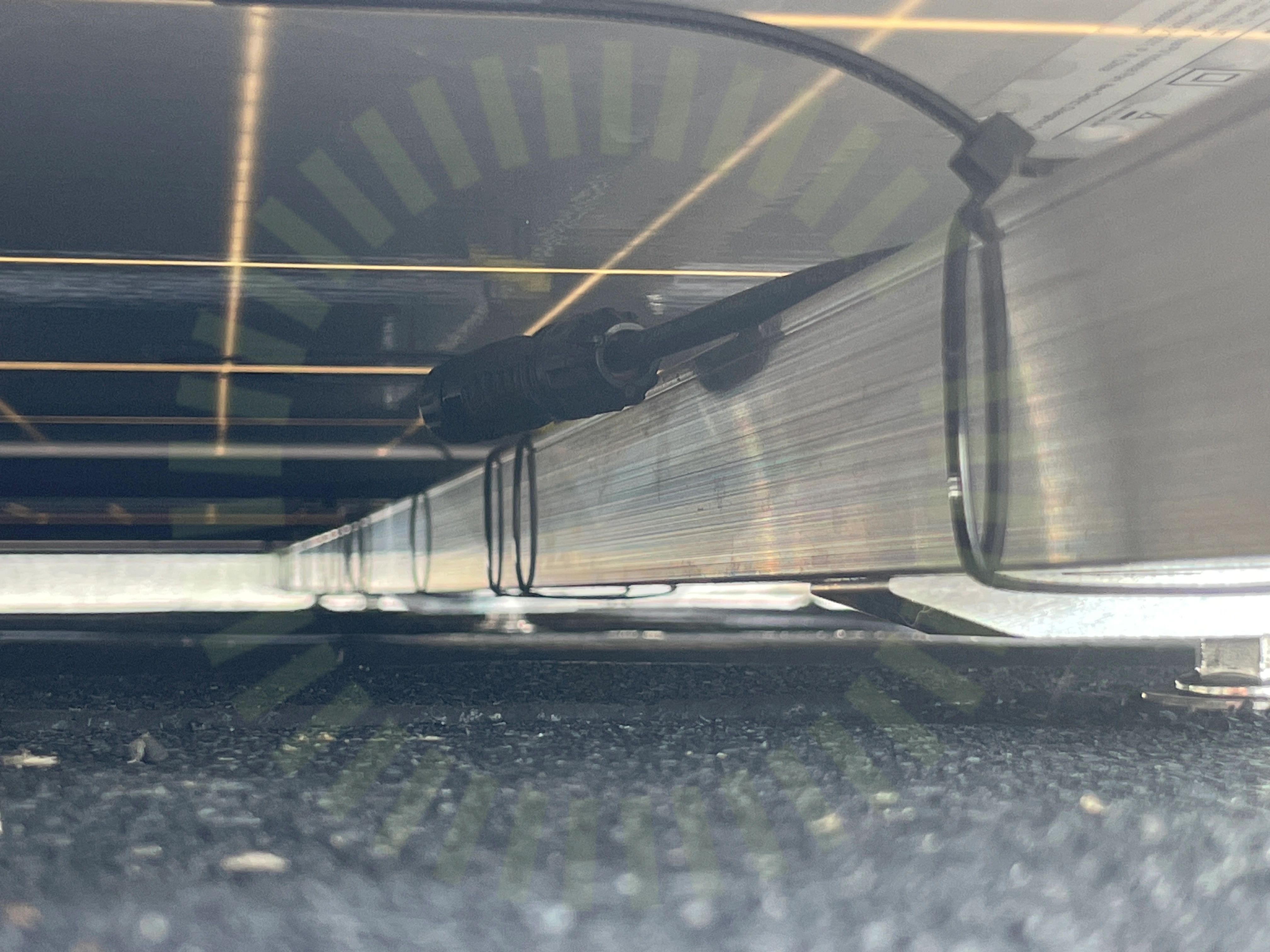

4.3 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.
4.4 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
Godkända kontrollpunkter
12/17
Ej tillgängligt vid besiktning
1/17
Varselmärkning
Anmärkningar
1/5
5.1 Varning för backspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Saknas på arbetsbrytare för växelriktare.
Godkända kontrollpunkter
3/5
Ej tillgängligt vid besiktning
1/5
Växelriktare
Anmärkningar
2/32

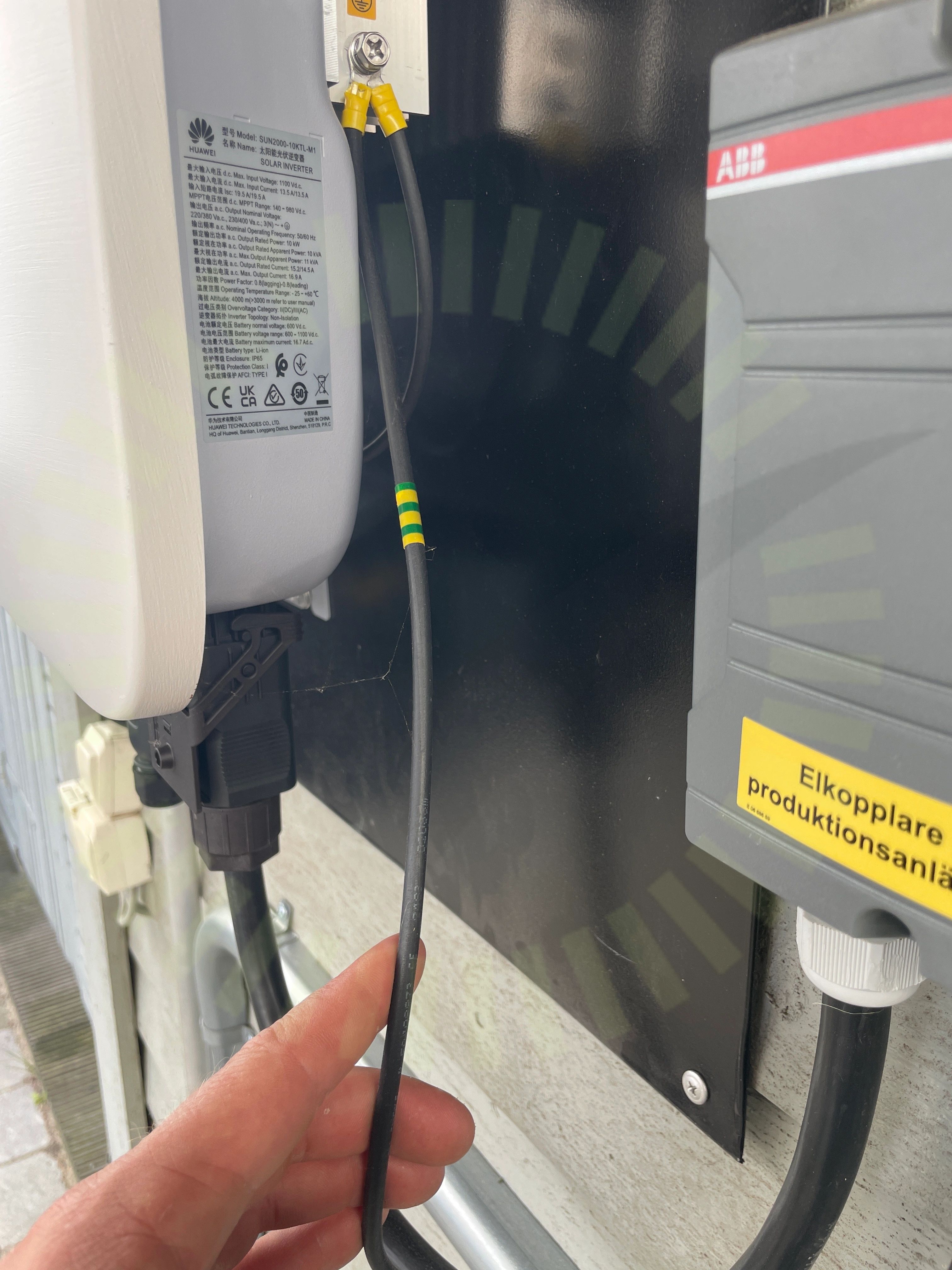

6.1 Jordning av chassi
Inte godkänd
PE kabel har inte rätt färgmarkering. Skall vara grön/gul utefter hela sin längd.

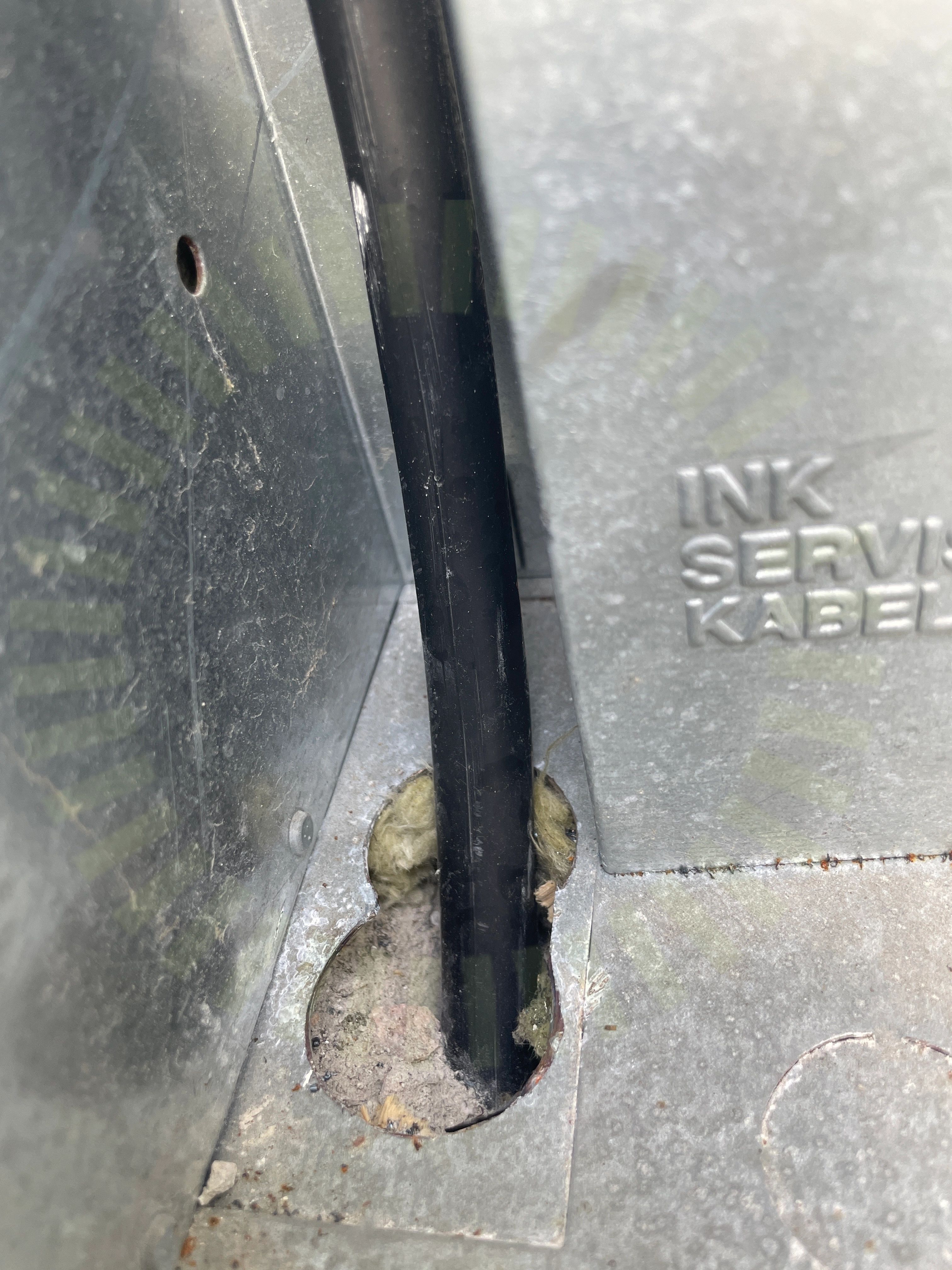

6.2 Skarp kant
Inte godkänd
Kablage ligger mot skarp kant.
