Besiktningsrapport

9.6

Installation genom

1KOMMA5°

Datum

8 april 2025

Ort

Brantevik , Skåne län

Takpannor

Kabeluppfästning

Skenans utstick för klämma

93% godkända7% ej godkända

Om installationen

Paneler1Komma5° - Fullblack

OptimerareSolarEdge: P300-P505

MontagesystemK2: SingleRail: Single/CrossHook 3S

VäxelriktareSolarEdge: SE12.5K-SE20K

TillbehörSäkerhetsbrytare AC

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

2/2

Optimerare böjradie. Optimerare uppfästning.

K2: SingleRail: CrossHook 3S

Anmärkningar

2/27

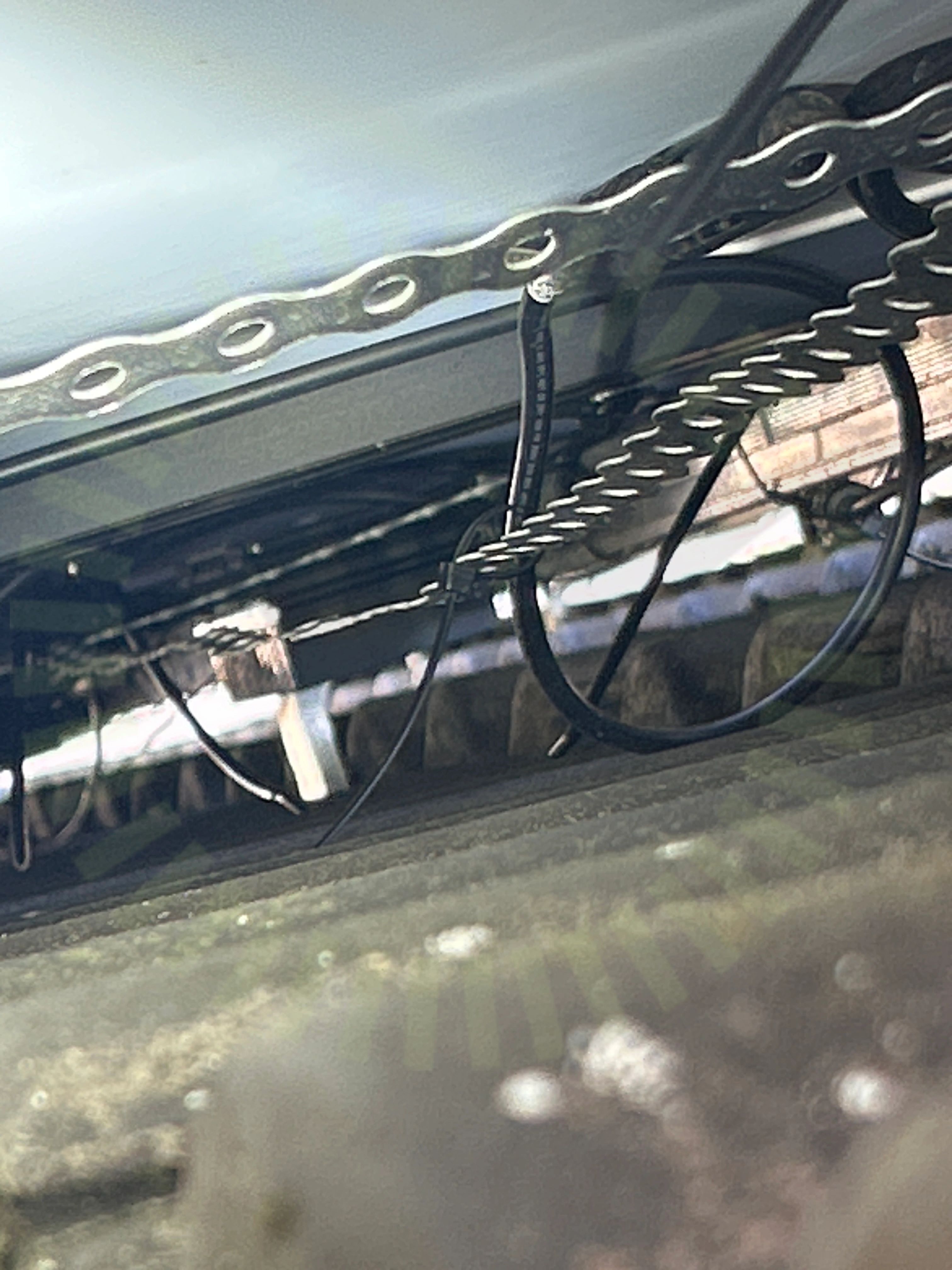

2.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

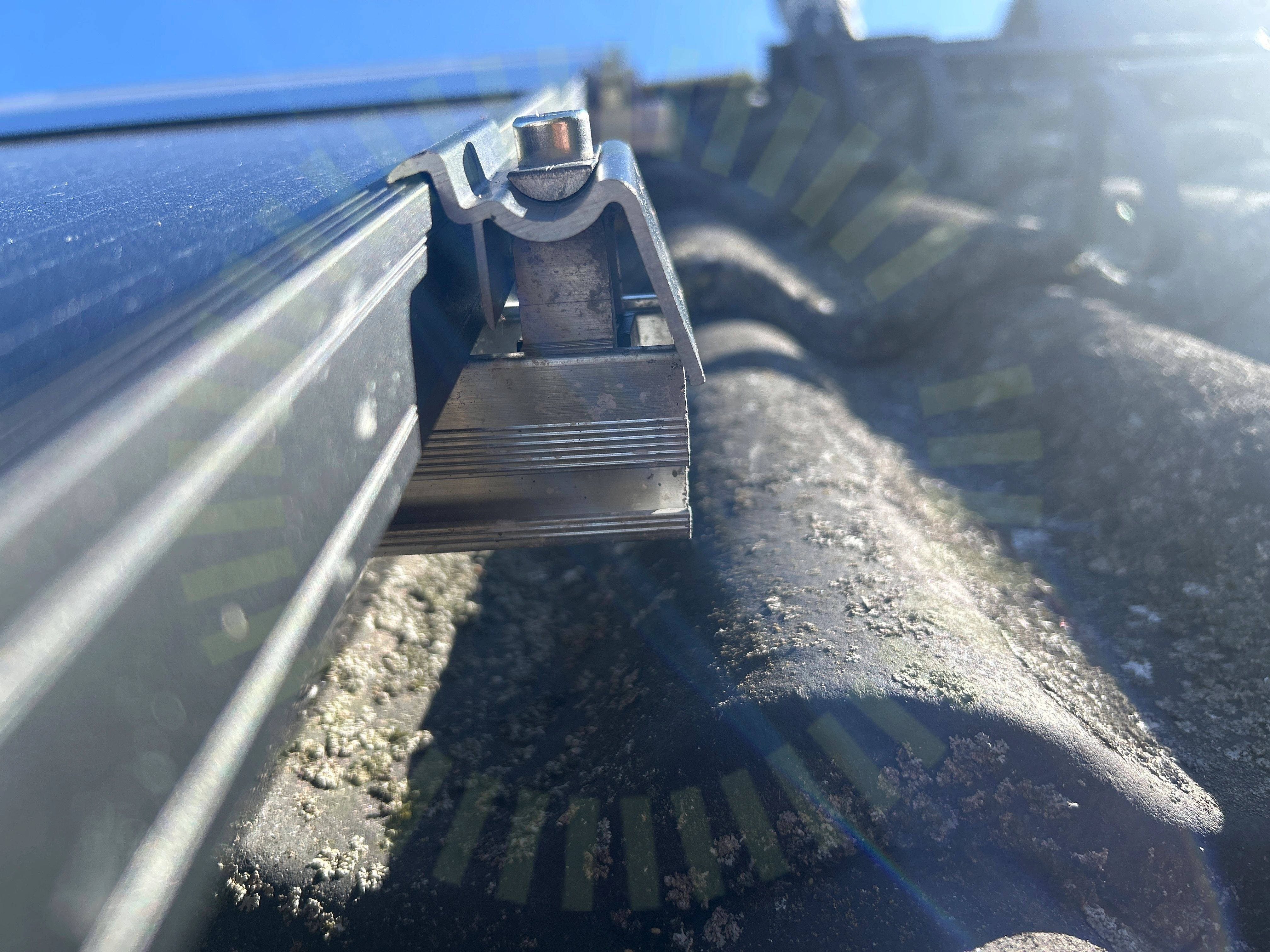

2.2 Skenans utstick för klämma

Inte godkänd

För kort utstick av skena från panelens ram.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V11 | 0225, Sida 17

Godkända kontrollpunkter

23/27

Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästning utanför takstolKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarSkruvar korrektSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokarnas CCTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

2/27

InfästningarTakstolsinfästning

SolarEdge: SE12.5K-SE20K

Anmärkningar

3/36

3.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas efter montering av nya paneler.

3.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

3.3 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid undercentral.

SEK 457, Sida 42

Godkända kontrollpunkter

32/36

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvståndAvtalDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av växelriktareFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningSkadat kablageSäkringsdimensionTillförlitligt fästTätningsinsattsUppskalad ledareVarning för likspänningVentilationVinkelVäderbeständigt materialVäxelriktarens kontakter

Ej tillgängligt vid besiktning

1/36

Strängdesign

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar

1/1

5.1 Takpannor

Inte godkänd

Takpannor glipar så att regn kan tränga sig in i underkonstruktionen. Över 15 mm glipor

Villa, 1Komma5° - Fullblack

Godkända kontrollpunkter

10/10

Förbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringPanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
