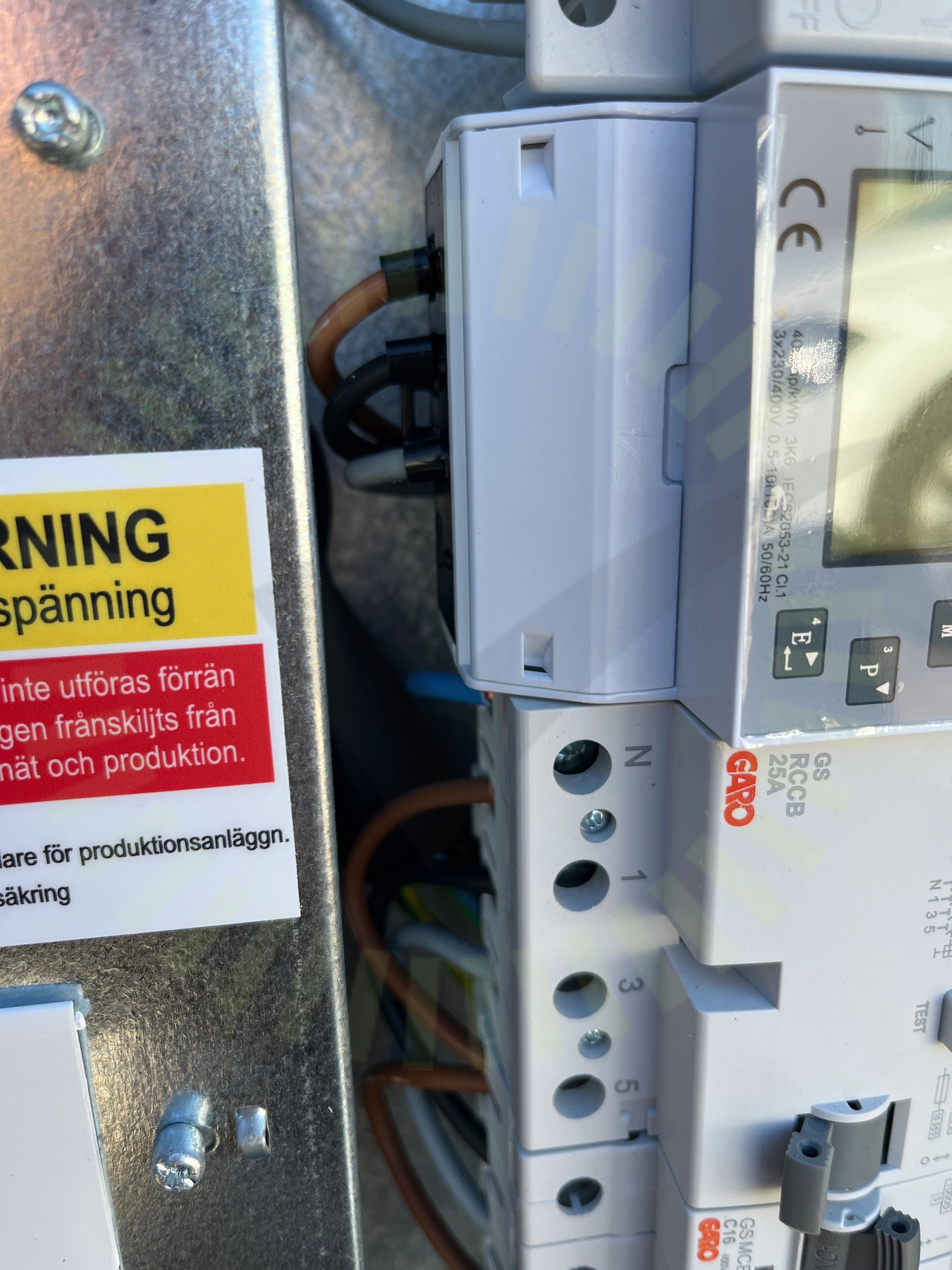

3.1 Anslutning av smartmätare
Inte godkändNeutralledaren saknas på undersidan.
Growatt: TPM-E Quick installation guide of Three-pase energy meter, Sida 2
Besiktningsrapport
9.1
Installation genom
Solivo
Datum
7 mars 2024
Ort
Karlsborg, Västra Götalands län
91% godkända9% ej godkända
Om installationen
PanelerJa Solar: JAM54D40/MB
MontagesystemWeland Stål: Papptak
VäxelriktareGroWatt: MOD 3-10KTL3-XH
BatteriGrowatt: ARK XH Battery System
TillbehörSäkerhetsbrytare AC
TillbehörEastron: Growatt TPM-E
Installerad av Solivo som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
15/15Avstånd närliggande objektBatteri PEDC anslutning batterimodulDC anslutning växelriktareFastsäkring av produktLutningSammansättning av komponenterSignalkabel batterikomponenterSignalkabel växelriktareSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Smartmätare
Anmärkningar
1/4Godkända kontrollpunkter
3/4Fastsäkring av produktSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Ja Solar: JAM54D40/MB
Anmärkningar
2/16

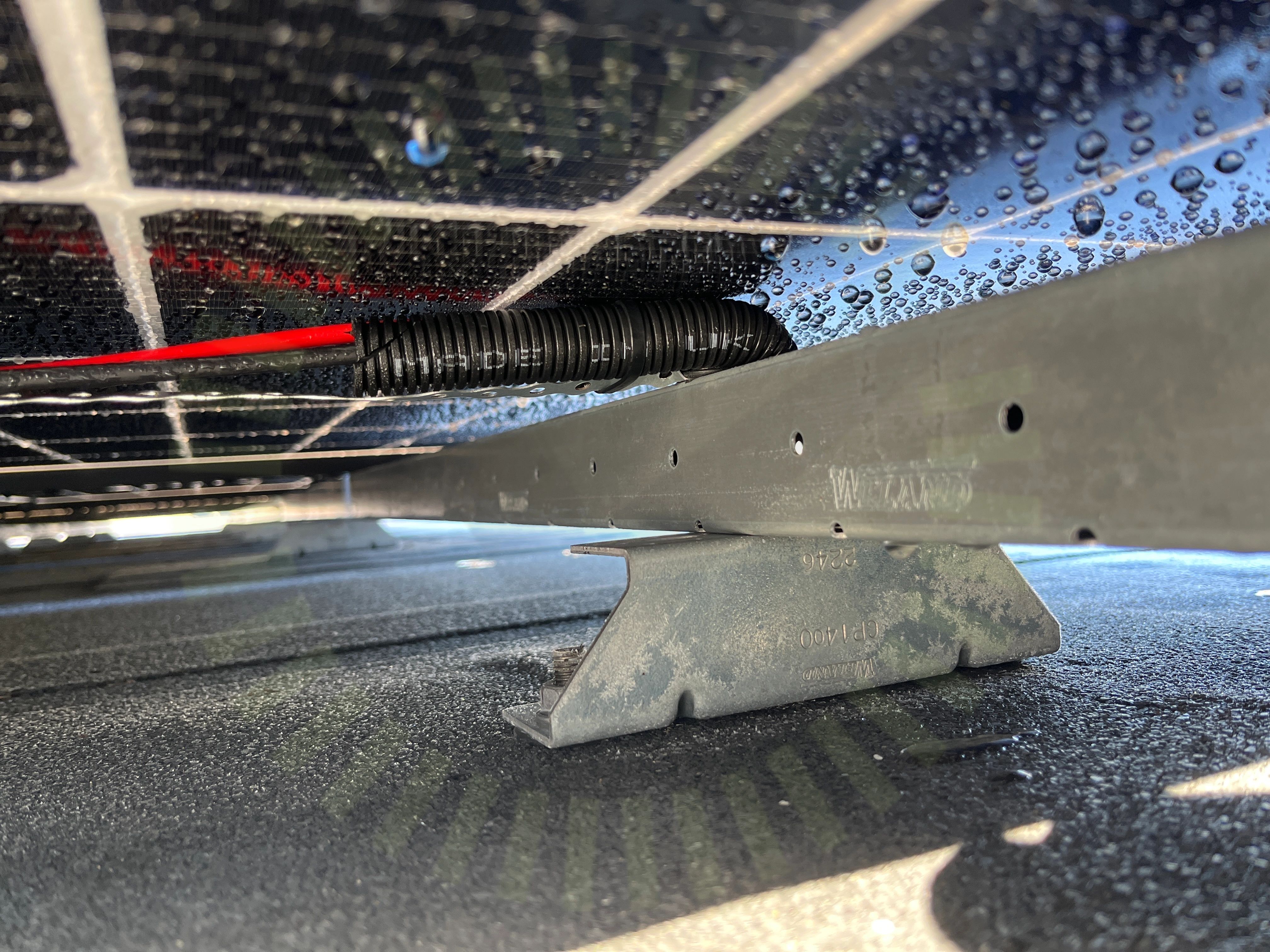

5.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens undersida.

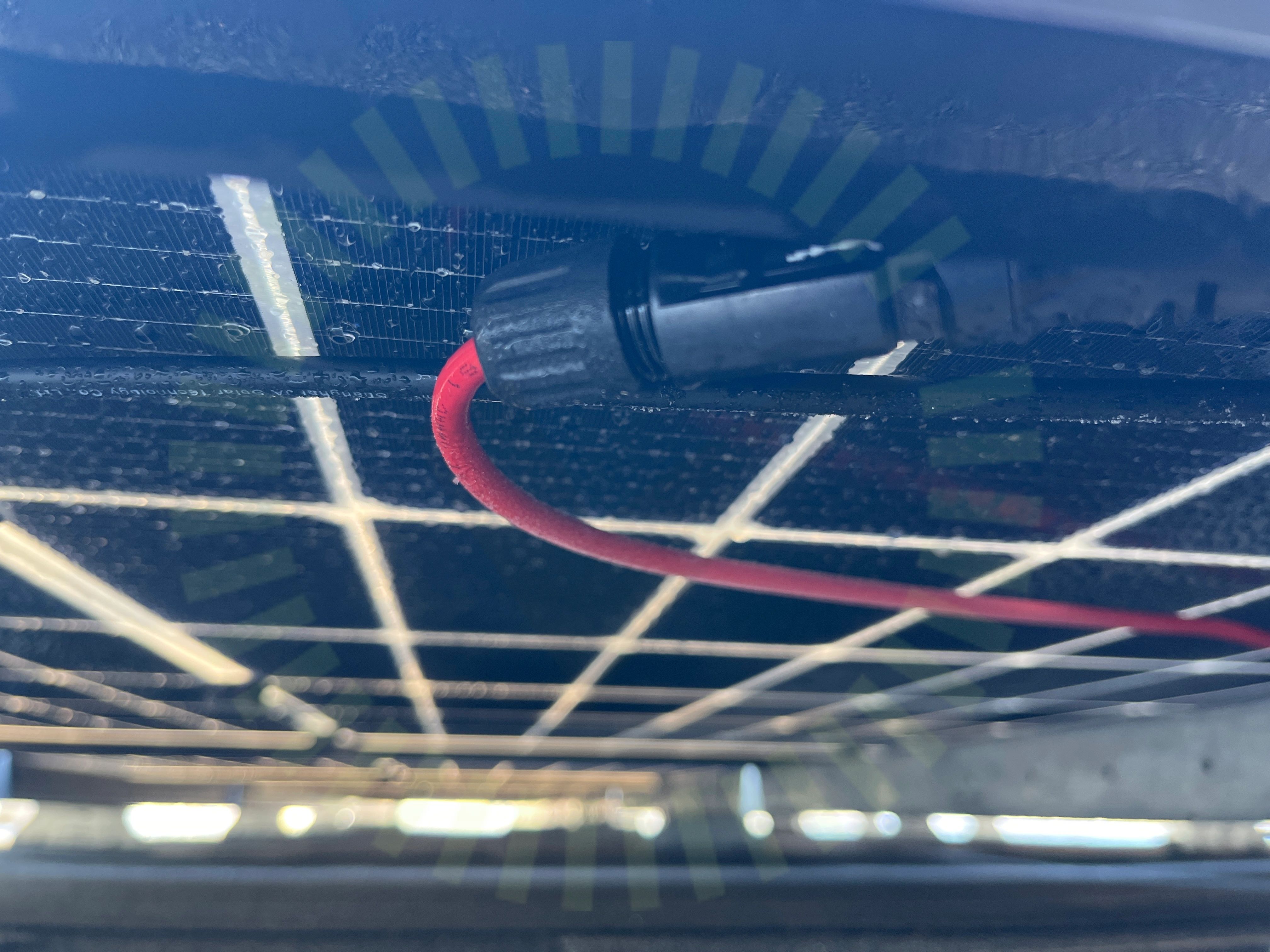

5.2 Panelkablagets böjradie
Inte godkändPanalernas kablar har en för skarp böjradie.
JA Solar Modules Installation Manual-Bifacial Double-glass Modules Version A/12, Sida 9
Godkända kontrollpunkter
13/16Avstånd till havDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/16Strängförläggning
Tak 1, Weland Stål: Papptak
Anmärkningar
4/22

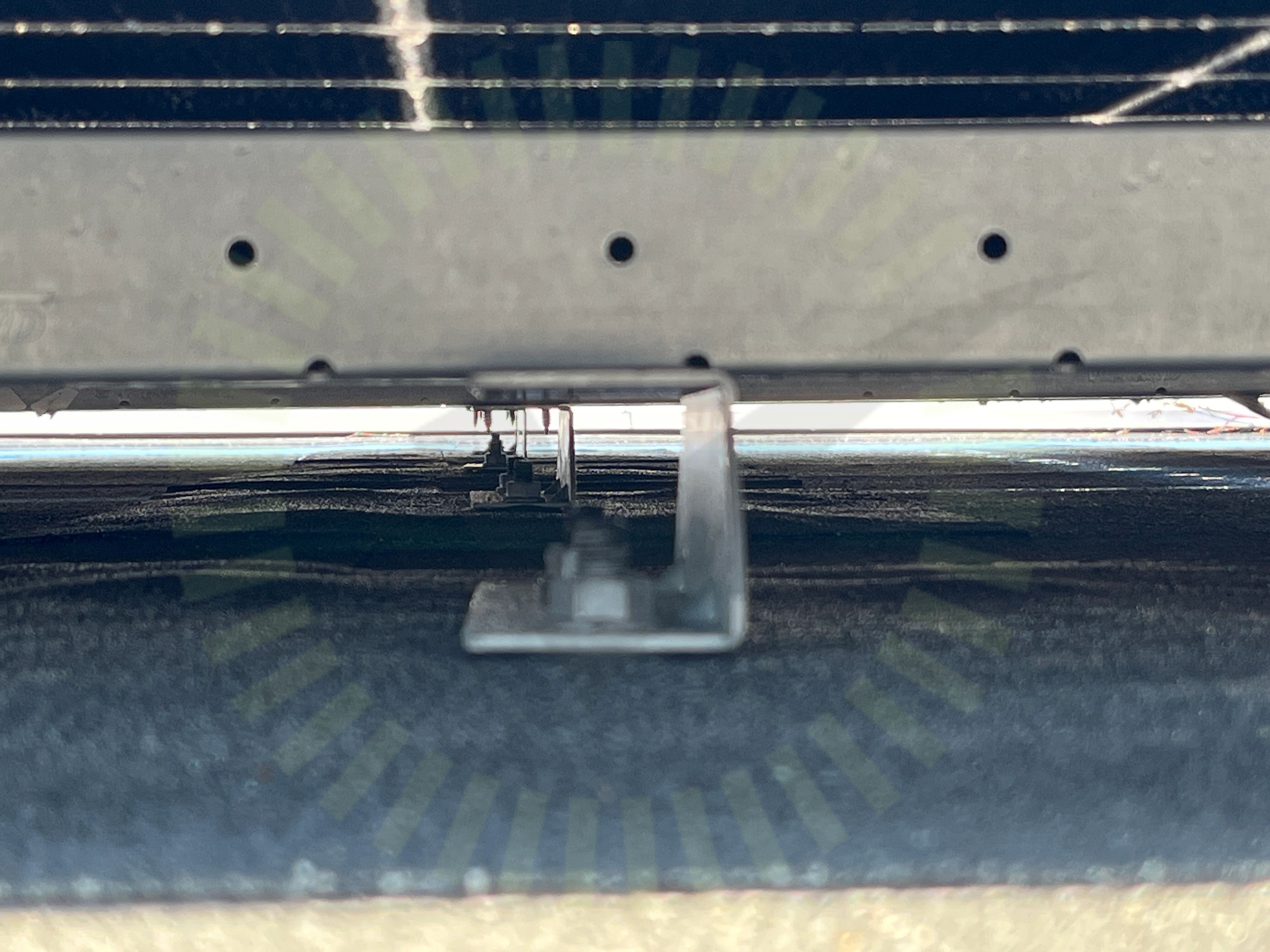

6.1 Skenornas infästning
Inte godkändSkenan är inte fäst i infästningsmaterialet korrekt. Skruv saknas.
MA5103 Sid 1 (2) | Version 7 - 230914

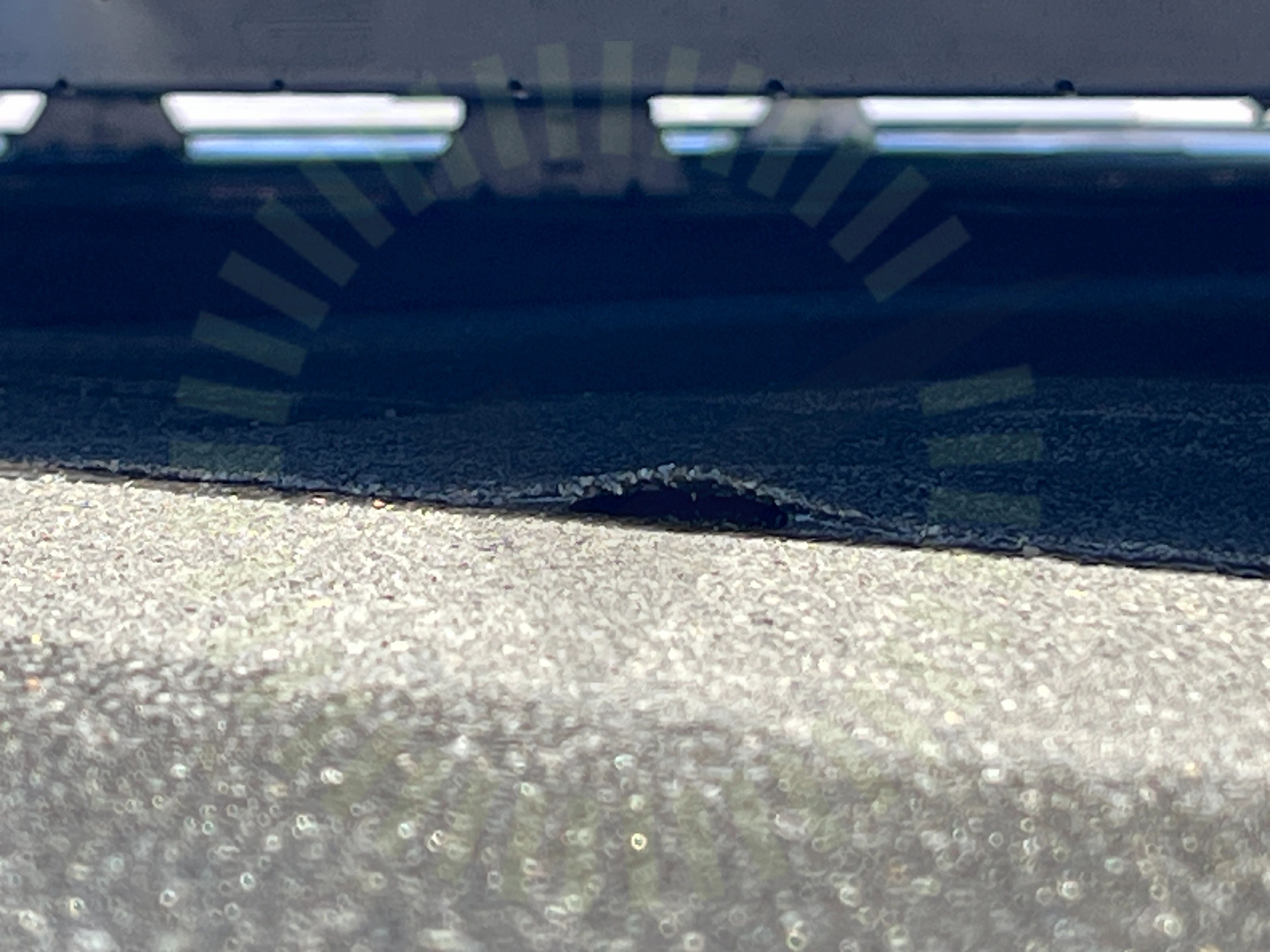

6.2 Svetsning av papp
Inte godkändTakpappen svetsad ovan infästningsplattorna är inte utfört tillfredställande.
Weland Stål: Tätplåt (MA1008) Version 3 22.02.18

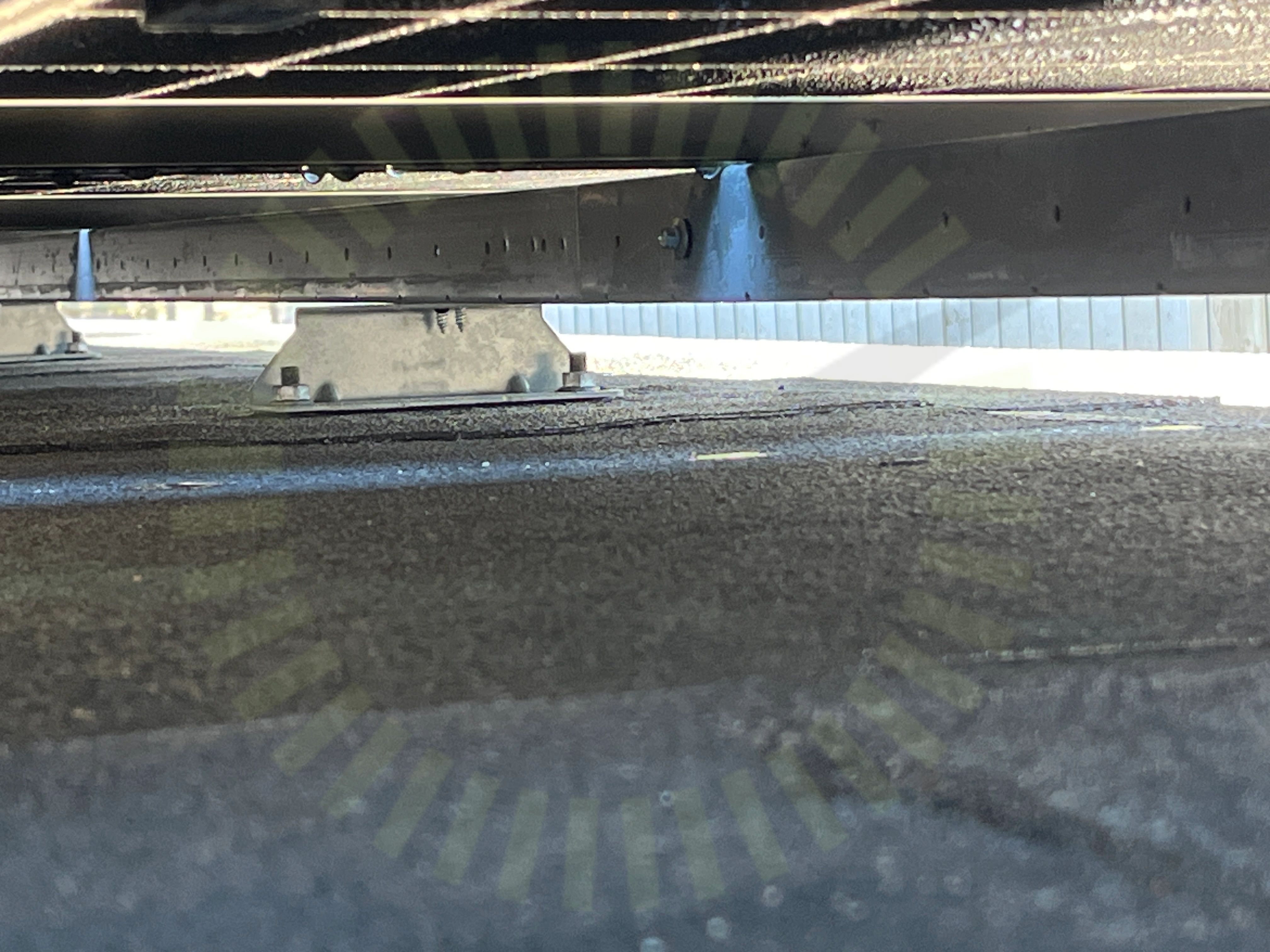

6.3 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad. Detta gäller samtliga skarvar.
MA5103 Sid 1 (2) | Version 7 - 230914
6.4 Ändklämmor skena
Inte godkändFör lite skena sticker ut från slutet av panelkanten.
MA5111 Sid 1 (1) | Version 4 - 221117
Godkända kontrollpunkter
17/22Använd tätskiktsdukCC infästningarDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas överhängSkenors avstånd till varandraSnö- och VindlastberäkningTakgenomföringVäderbeständigt material
Ej tillgängligt vid besiktning
1/22Infästning i råspont
Varselmärkning
Anmärkningar
2/4

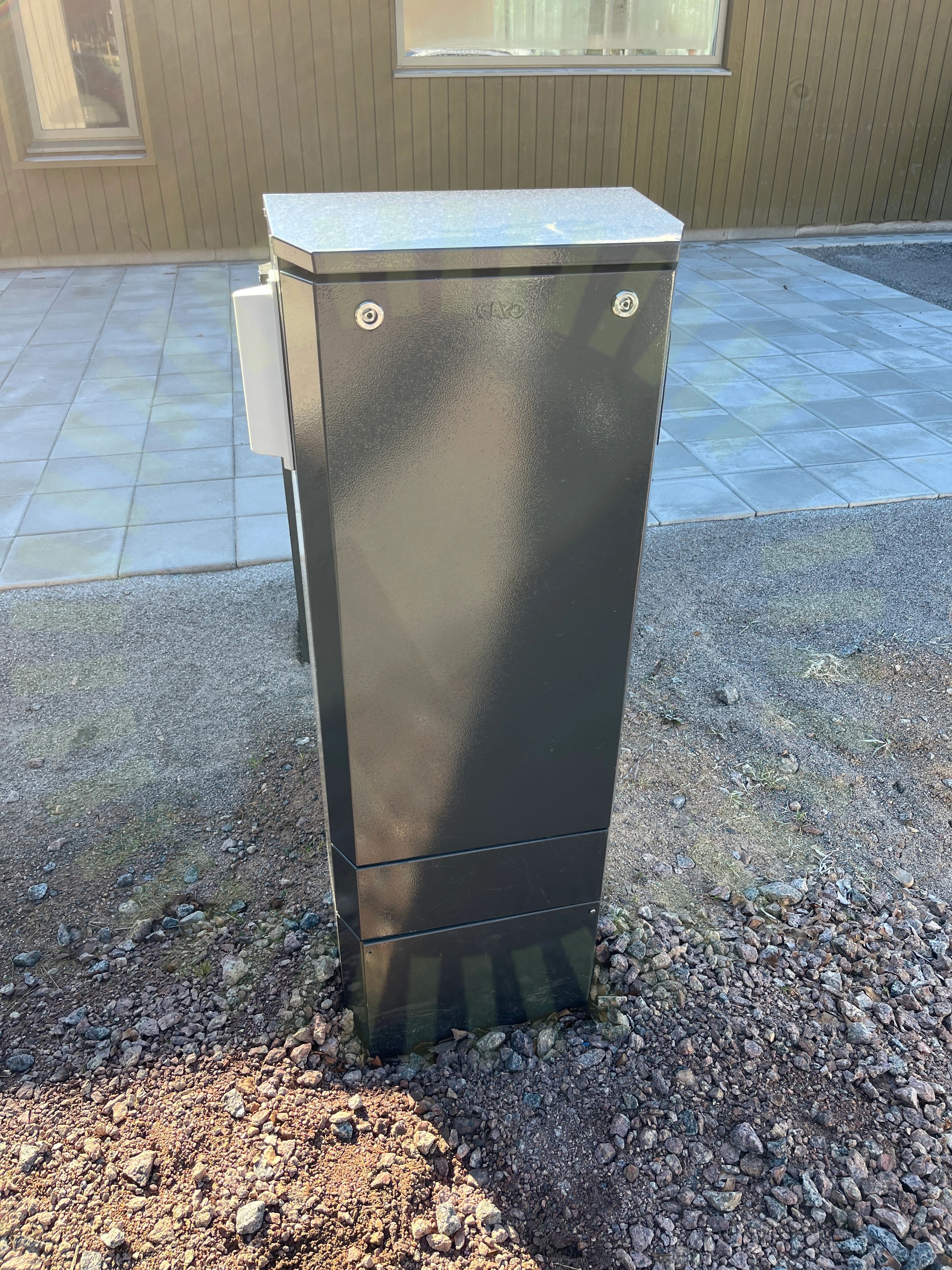

7.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)

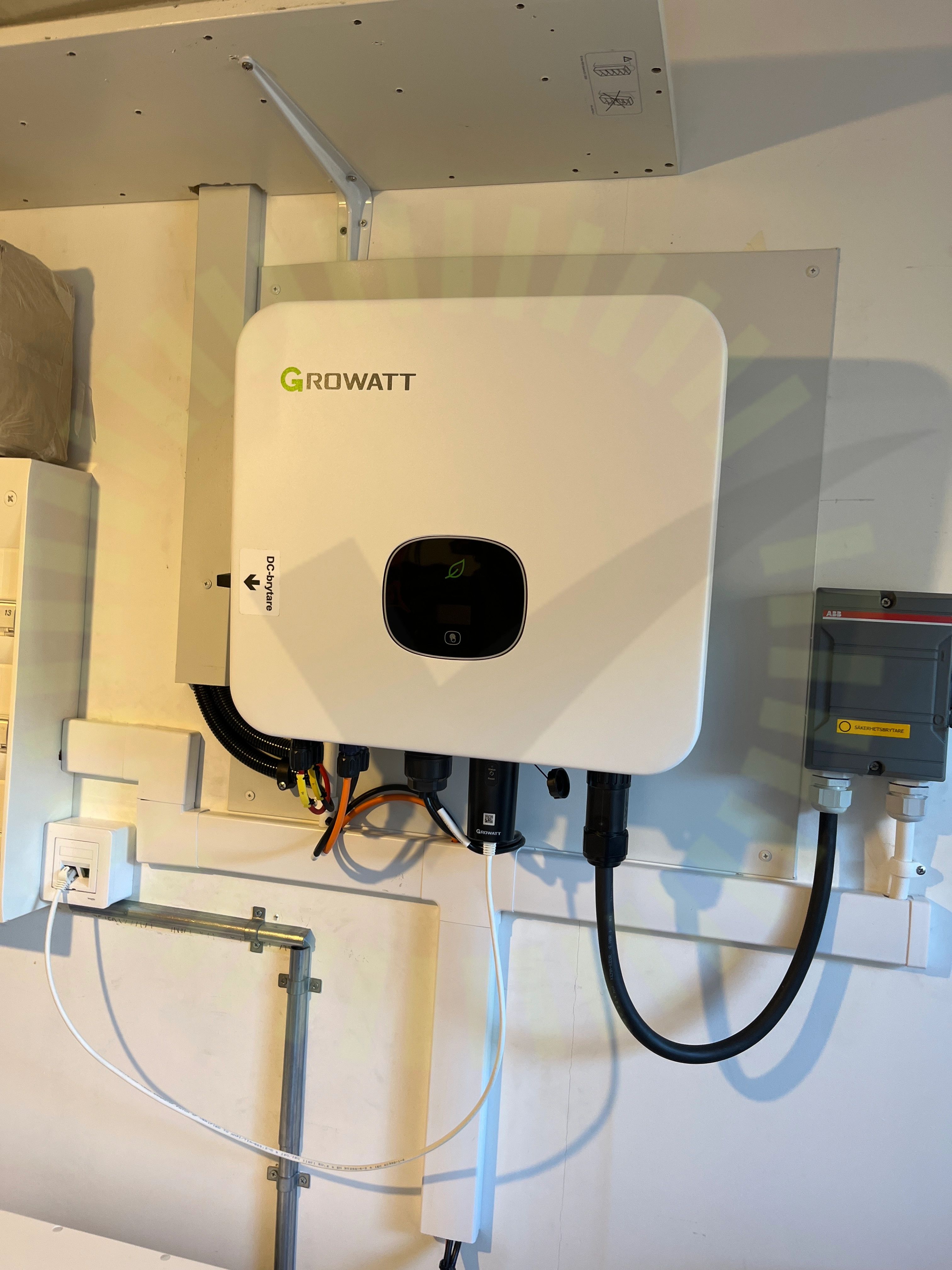

7.2 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
2/4Missvisande varselmärkningVarning för backspänning
Växelriktare
Anmärkningar
1/35

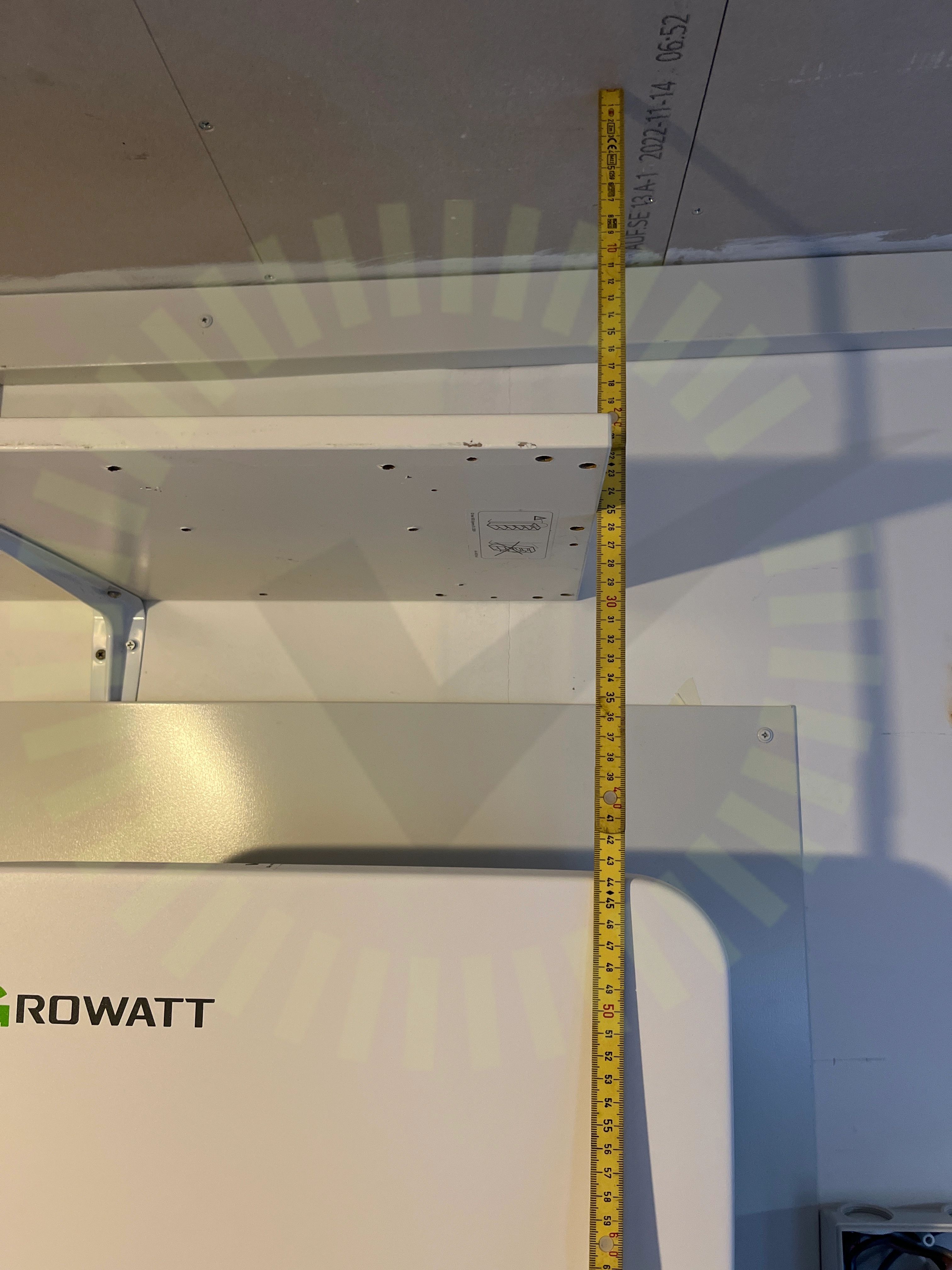

8.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar. Kunden kommer att plocka ner hyllan men växelriktaren är fortfarande för nära taket.
MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 12
Godkända kontrollpunkter
34/35AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
