Institutet för Solenergikvalitet

Besiktningsrapport

9.4
x

Installation genom

Takkraft

Datum

23 mars 2026

Ort

Saltsjö-boo, Stockholms län
Anslutning av ledare
Batteri PE
Väderskydd
89% godkända11% ej godkända

Om installationen

VäxelriktareSigenergy: Hybrid TP2
BatteriSigenergy: SigenStor BAT
Takkraft

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

2/17
Batteri PE

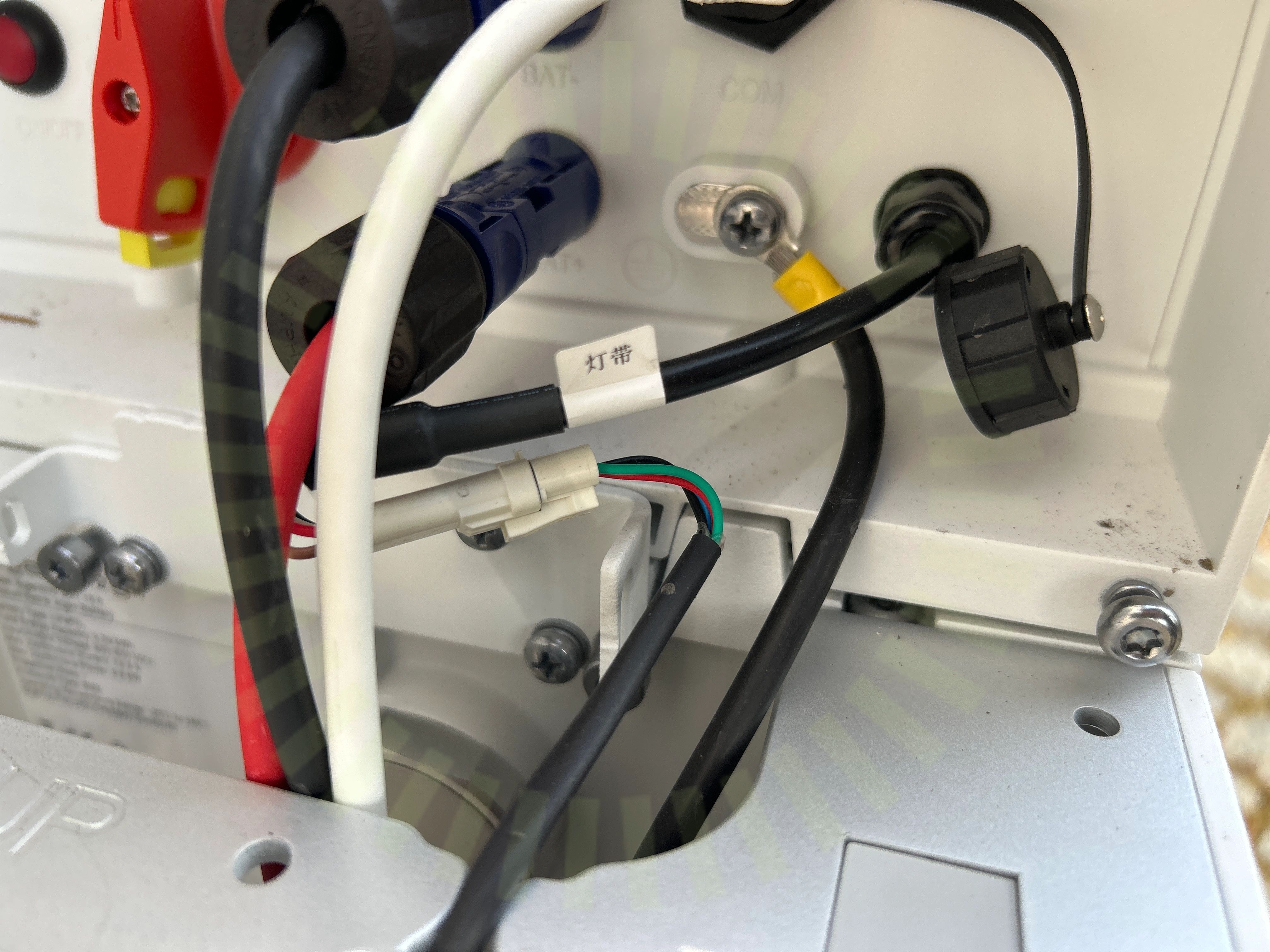

1.1 Batteri PE

Inte godkänd

Batteriets jordkabel har inte korrekt färgmarkering. Skyddsjord ska vara grön/gul efter hela sin längd.

SigenStor BC Energy Storage System Installation Guide V. 04.2025 sid 3
Väderskydd

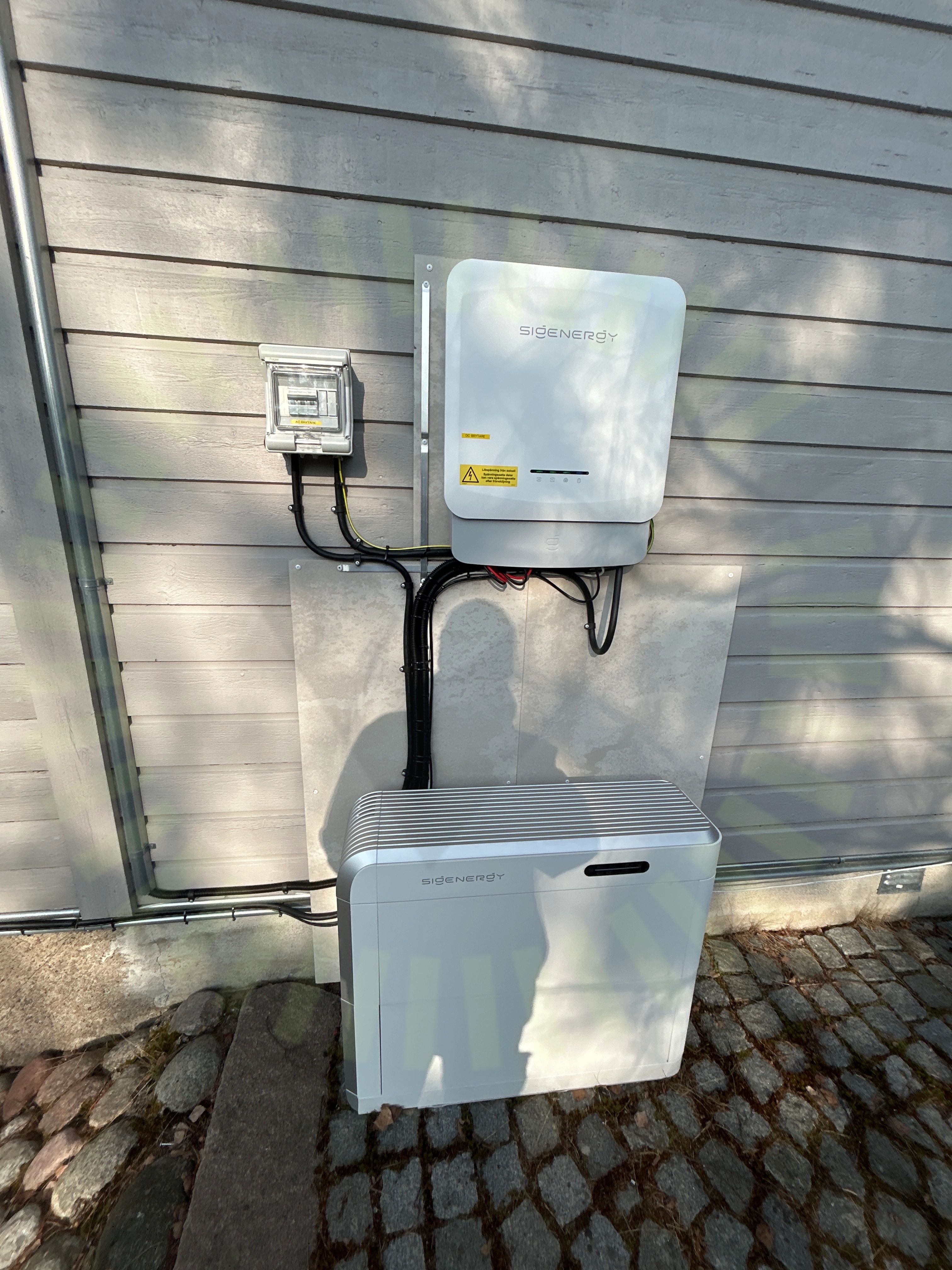

1.2 Väderskydd

Inte godkänd

Batteriet är inte väderskyddat.

SigenStor BC Energy Storage System Installation Guide V. 04.2025 sid 4

Godkända kontrollpunkter

15/17
Avstånd närliggande objektAvstånd till havAvstånd till växelriktareBakomliggande materialBatterikåporDC anslutning Fastsäkring av produktLutningPlacering av batteriSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymme

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/36
Anslutning av ledare

3.1 Anslutning av ledare

Inte godkänd

Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.

SS 436 40 00 (134.1.4)

3.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

SS 436 40 00 (312.2.1.2 / 512.1.2)
Funktionsjord

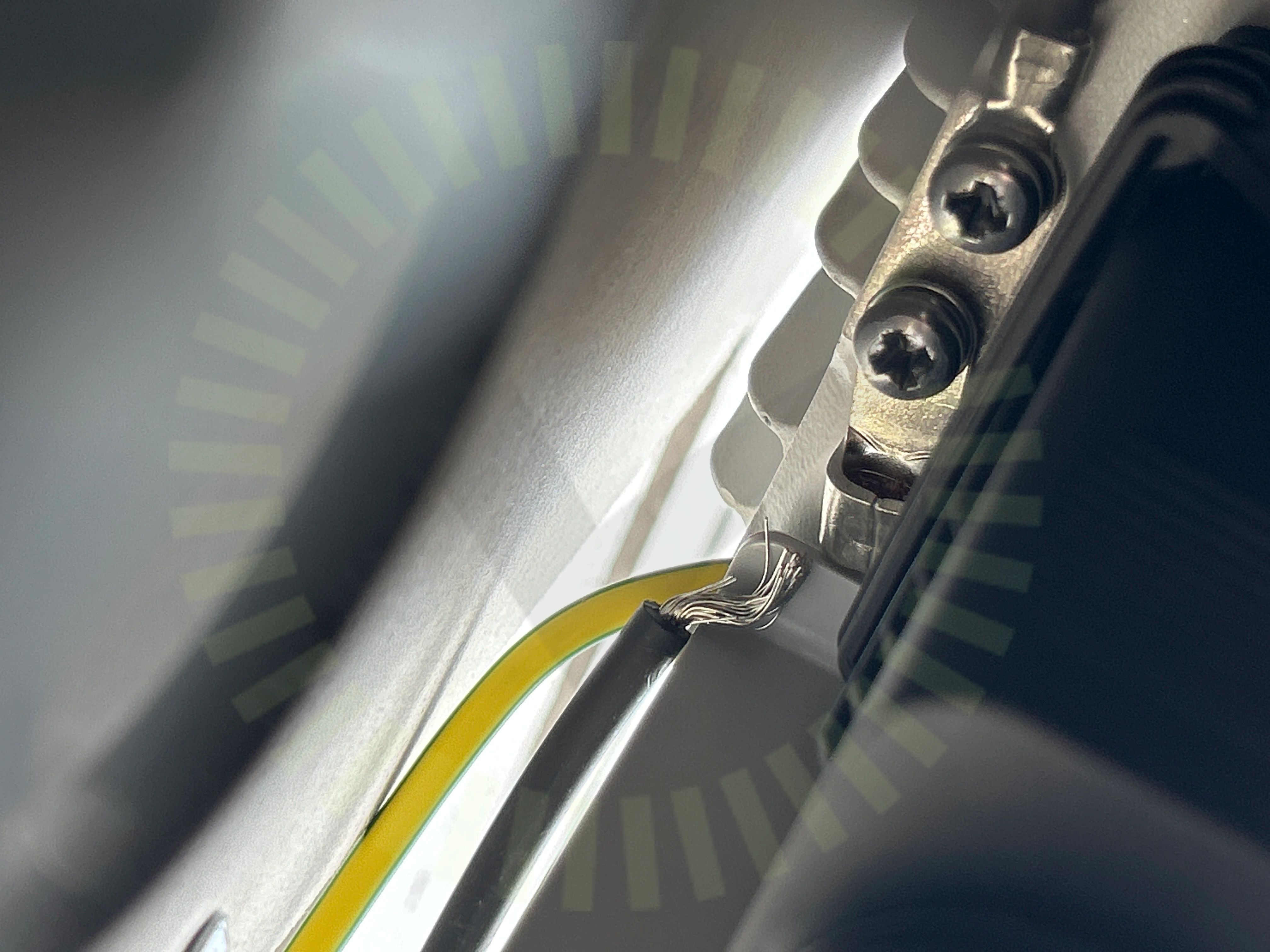

3.3 Funktionsjord

Inte godkänd

Jordkabel sitter löst.

SS 436 40 00, 712.542.103
Väderskydd

3.4 Väderskydd

Inte godkänd

Växelriktaren är placerad i direkt solljus.

Sigen Hybrid (3.0-12.0) TP2 series Installation Guide V01, Sida 4

Godkända kontrollpunkter

32/36
AC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
