Besiktningsrapport

8.1

Installation genom

Täta tak Energi

Datum

14 februari 2024

Ort

Ystad, Skåne län

Skydd mot beröring

Klämmornas placering

Kablage ut från kopplingslåda

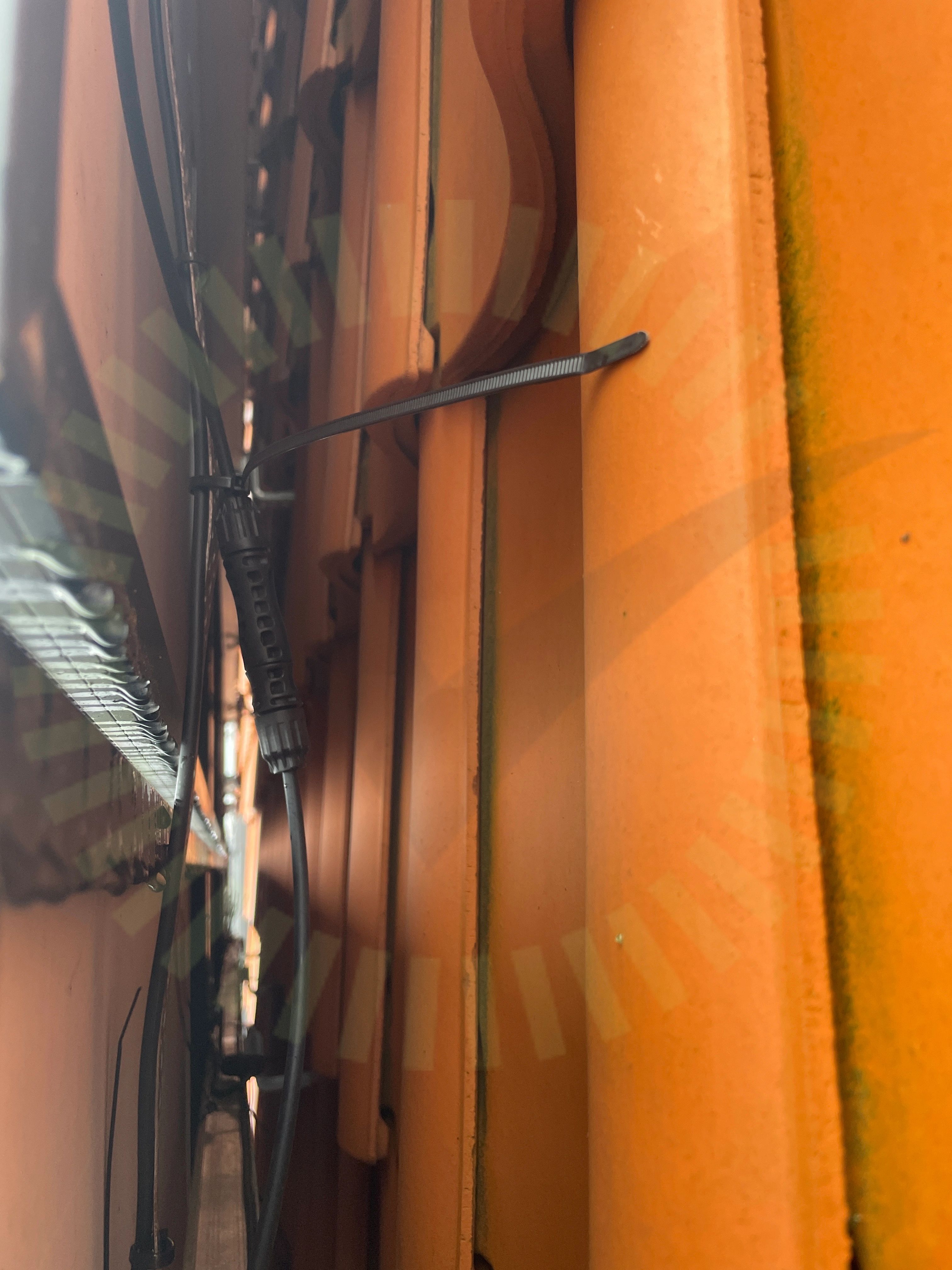

+ 9

87% godkända13% ej godkända

Om installationen

PanelerDenim: U M3 405-410 BB 108H

MontagesystemESDEC Lutande Panntak

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörUndercentral

TillbehörCHINT: Huawei DTSU666 (med CT)

TillbehörSäkerhetsbrytare AC

Installerad av Täta tak Energi som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Ej tillgängligt vid besiktning

1/3

Avtal

Allmänt

Anmärkningar

1/1

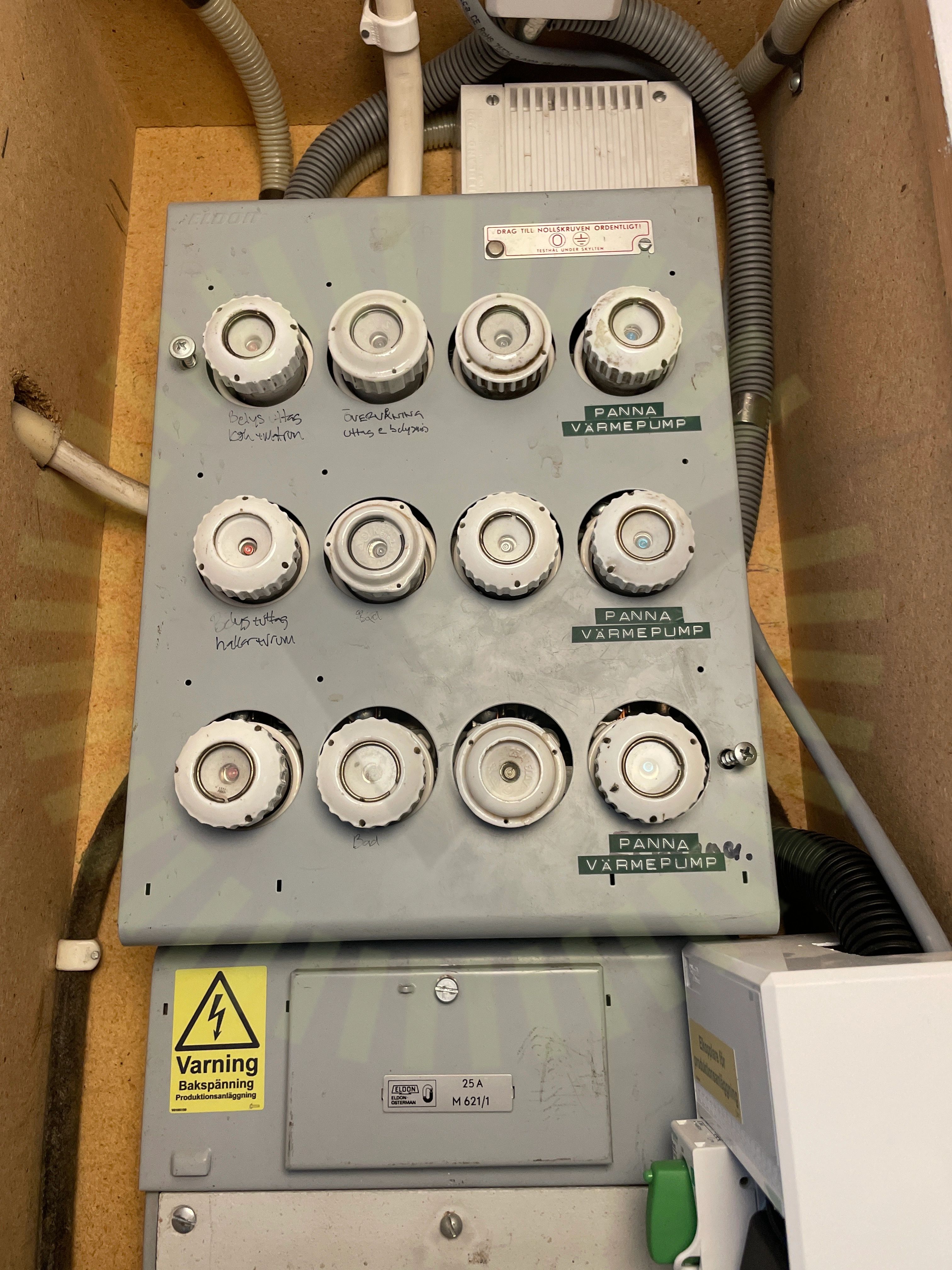

2.1 Elcentral: Plåtkapsling

Inte godkänd

Plåtkapsling ej korrekt återmonterat då man inte kan sätta tillbaka lock ordentligt p g a att slang som går ner till undercentral där CT-klämmor sitter tar emot.

CHINT: Huawei DTSU666 (med CT)

Godkända kontrollpunkter

6/6

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Denim: U M3 405-410 BB 108H

Anmärkningar

4/16

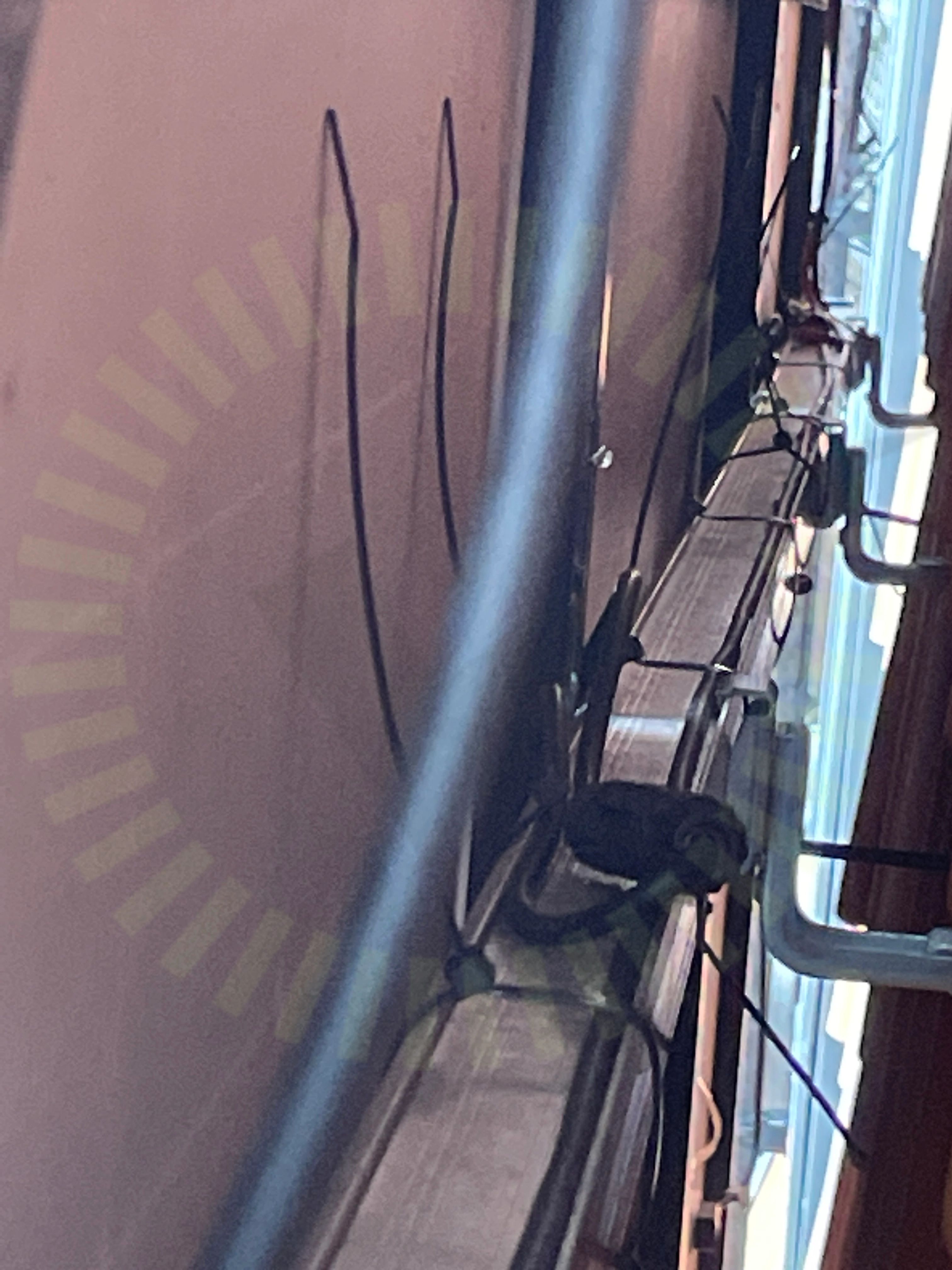

4.1 Panelkablaget böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

SS 436 40 00 (522.8.3)

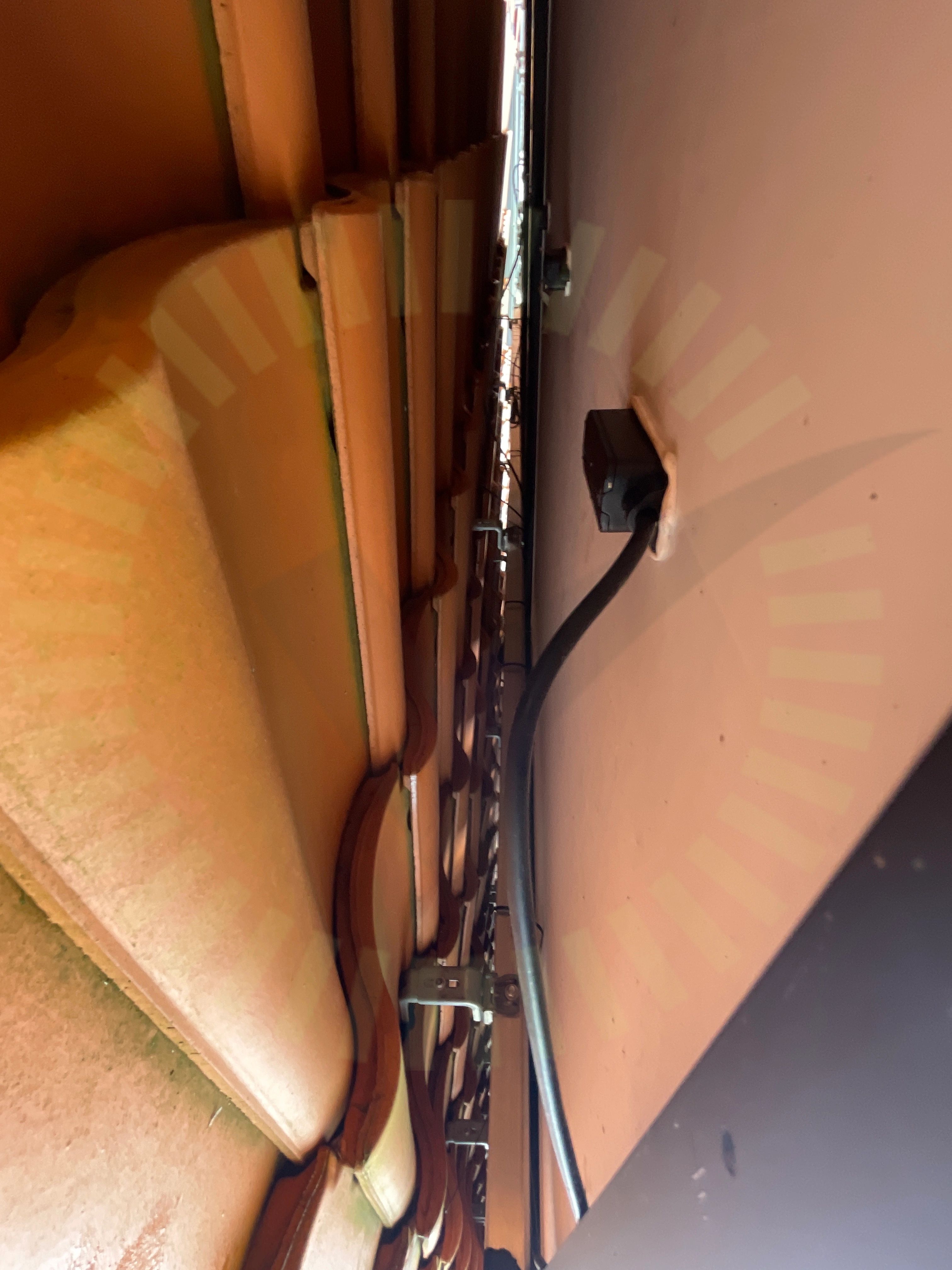

4.2 Kablage ut från kopplingslåda

Inte godkänd

Kablage ut från panelens kopplingslåda är ej uppfäst med tillräckligt stöd.

SS 436 40 00 (522.8.3)

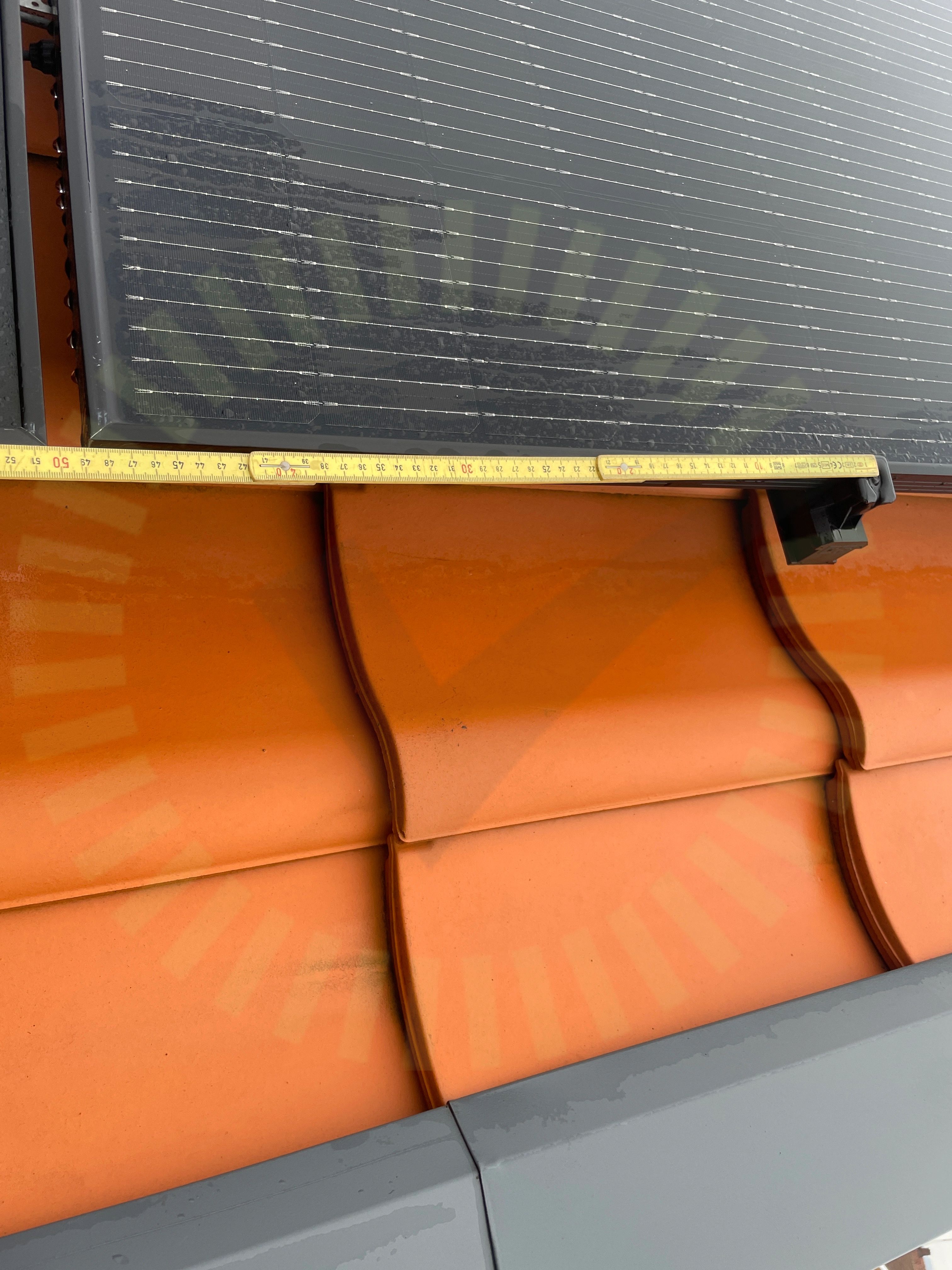

4.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Denim-installation-manual-BB-BW-20220829, Sida 8-10

4.4 Stress på kontakter

Inte godkänd

Kontakt ej dragavlastad och utsätts för väderpåverkan.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

12/16

Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

ESDEC Lutande Panntak

Anmärkningar

6/24

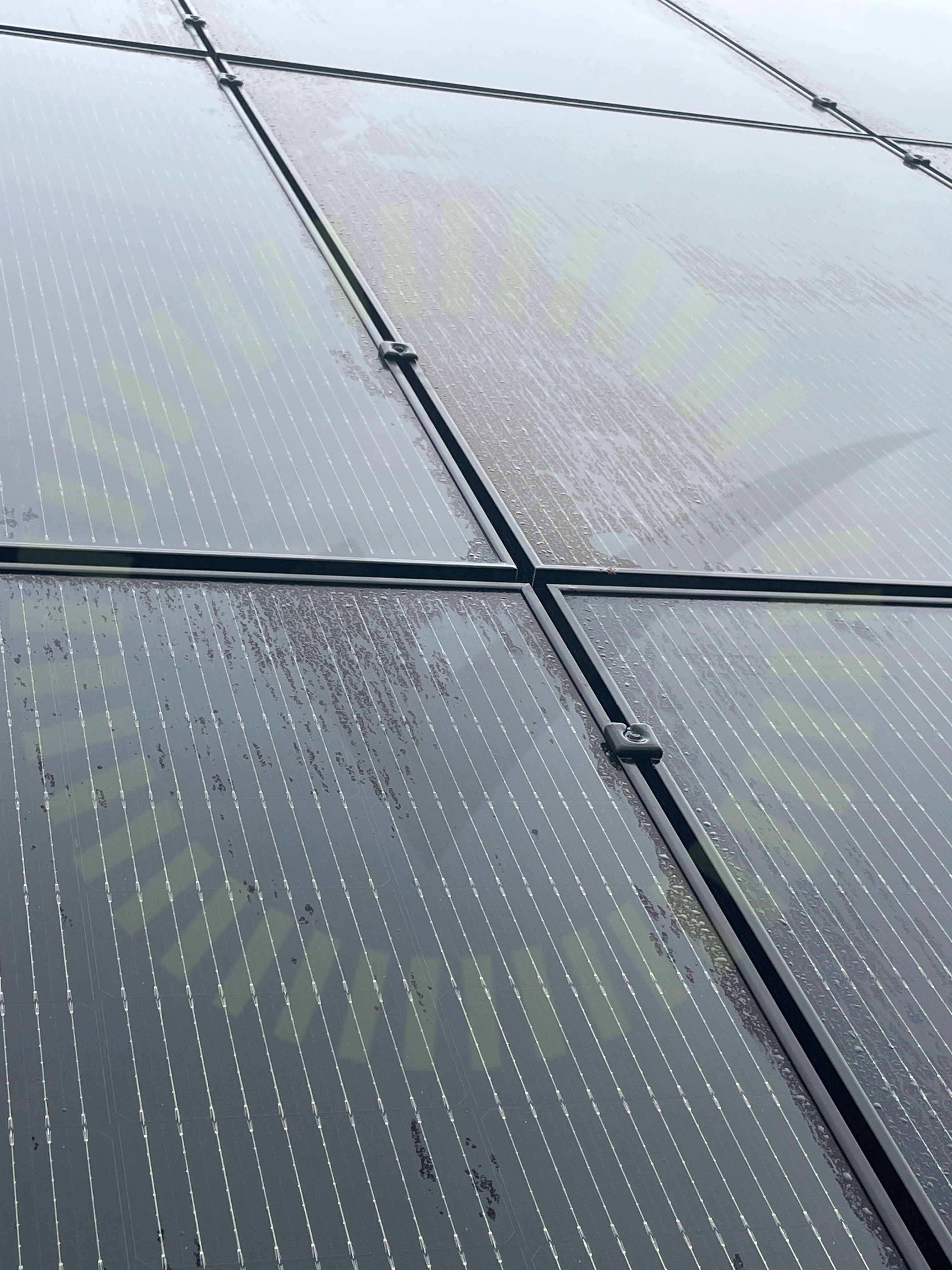

5.1 Dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar

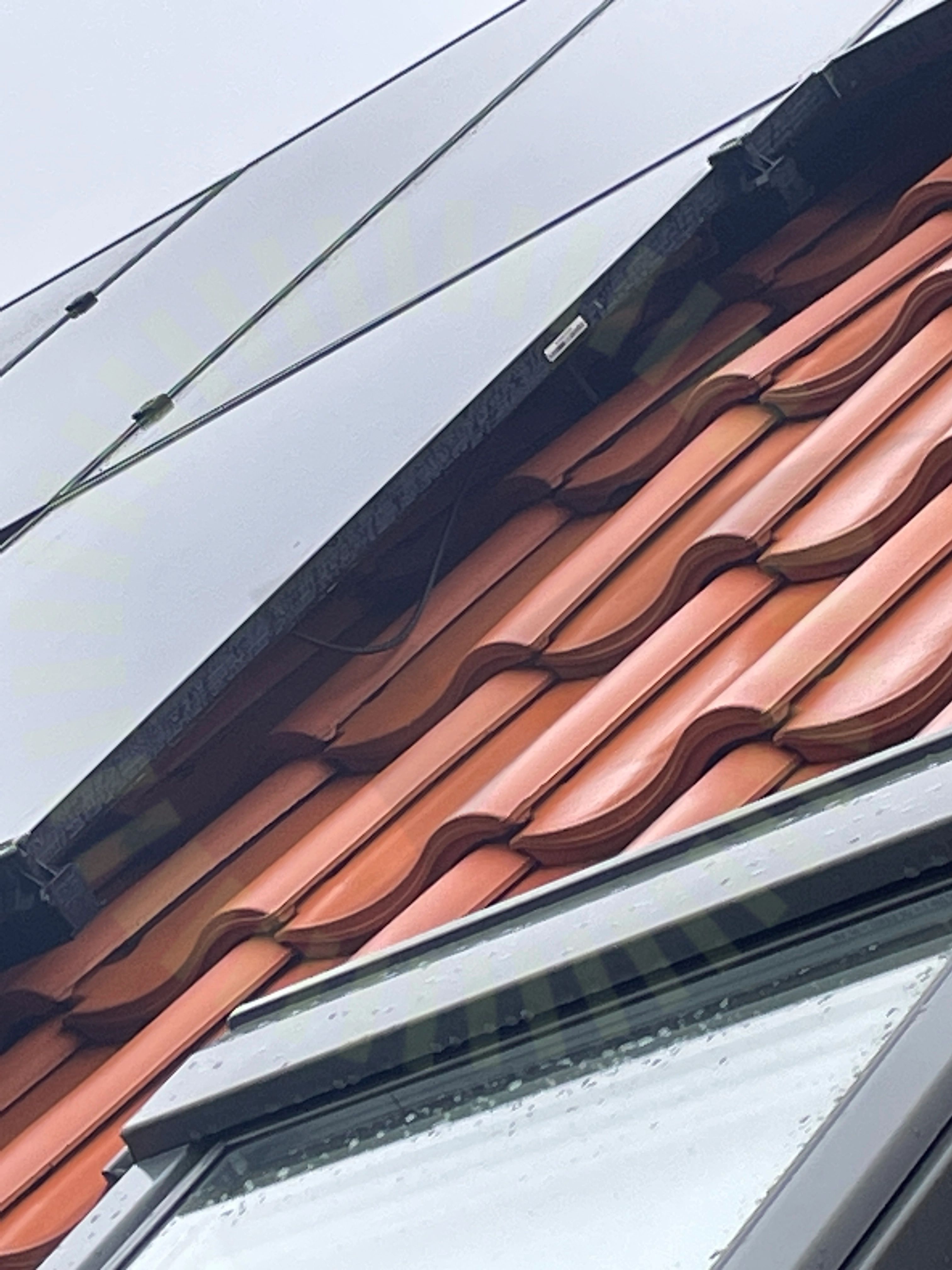

5.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

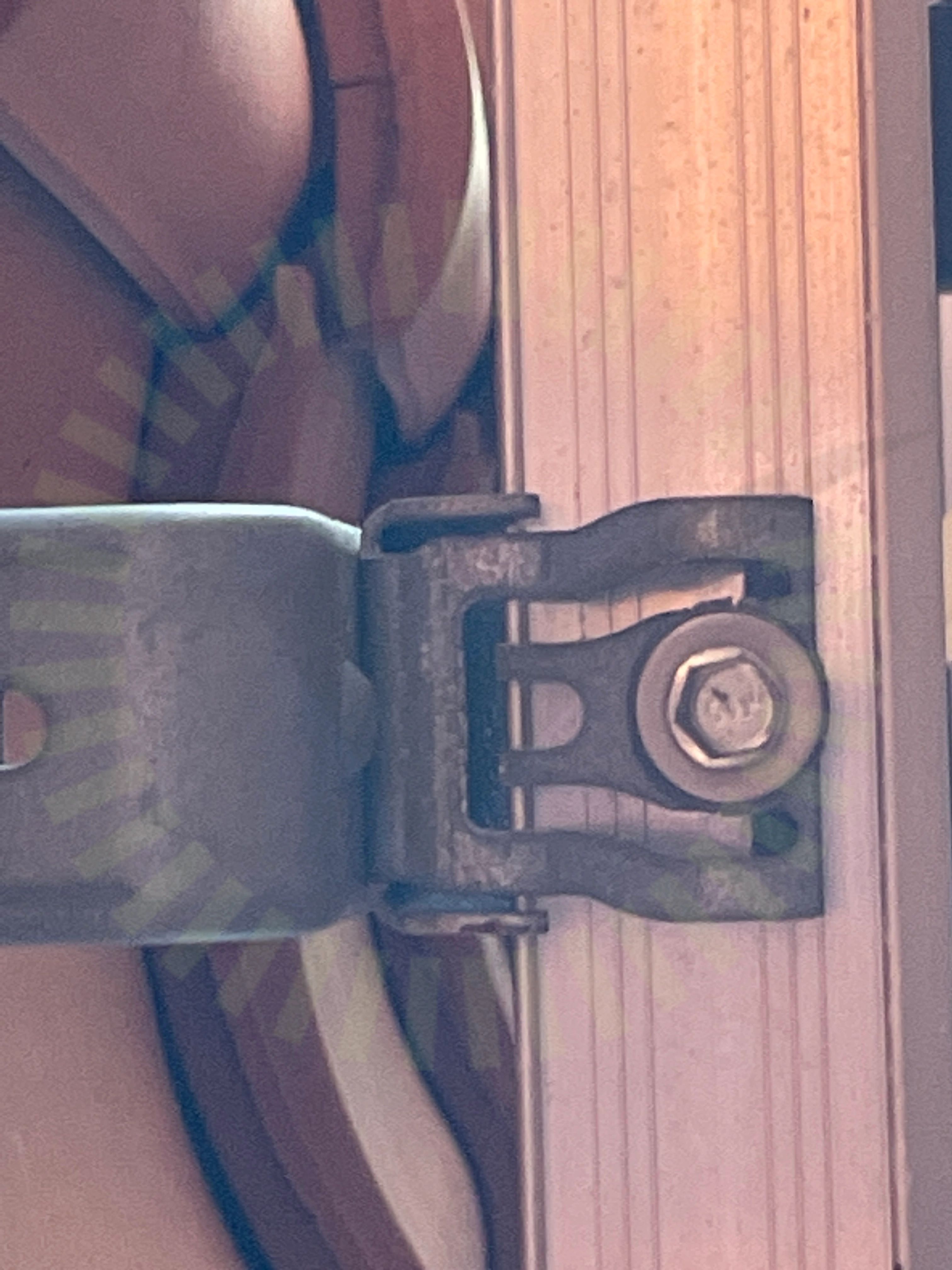

5.3 Skenornas infästning

Inte godkänd

Skeninfästning är felaktigt utförd. Gafflarna måste ligga på skenan även om infästningen är skruvad.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

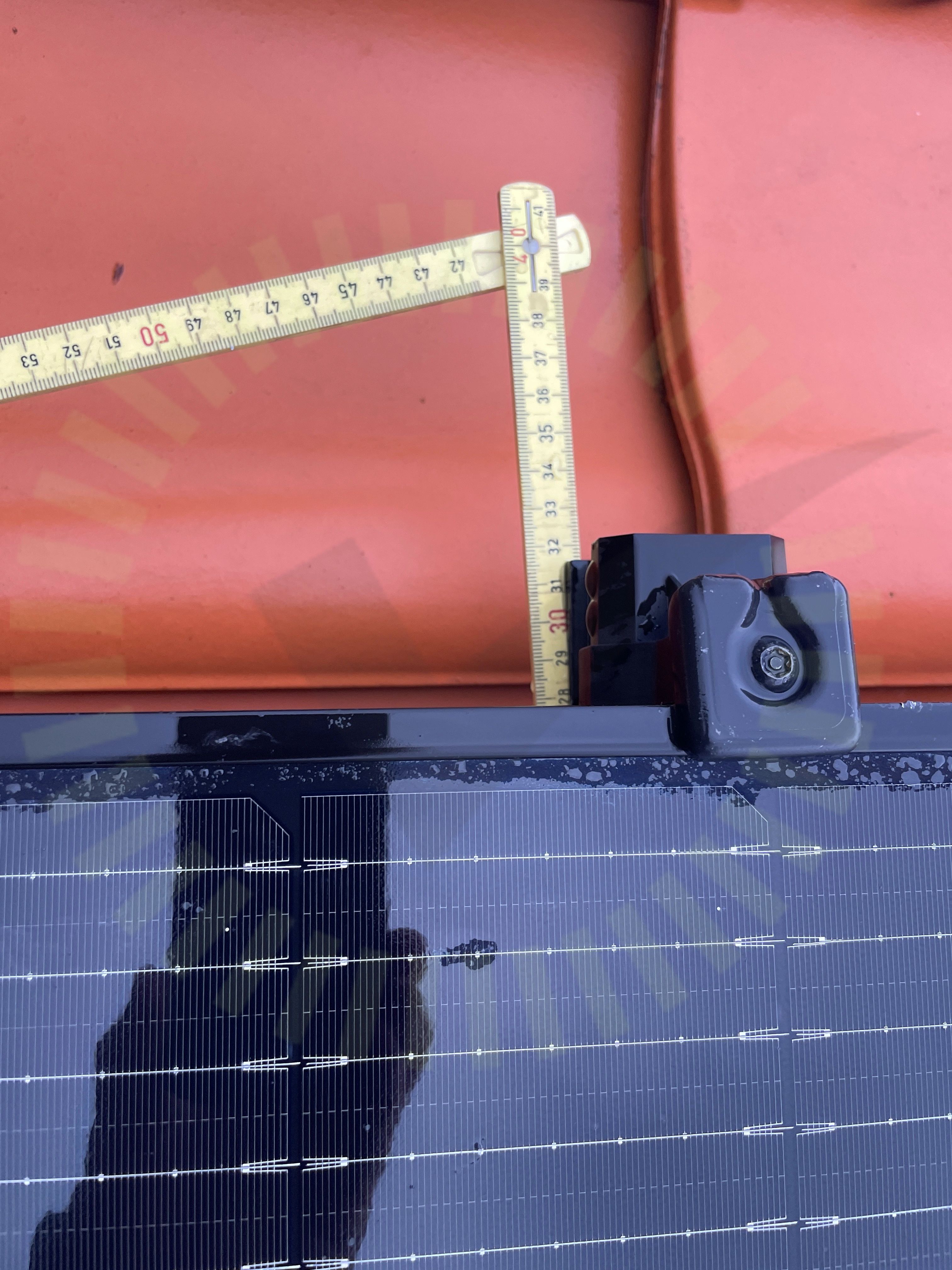

5.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

5.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

5.6 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

17/24

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material

Ej tillgängligt vid besiktning

1/24

Takgenomföring

Huawei: LUNA2000-5-15-S0

Godkända kontrollpunkter

15/15

Avstånd till havetAvstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

3/40

7.1 DC Kablage förläggning

Inte godkänd

Kablaget är inte uppfäst så det har tillräckligt stöd.

7.2 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav på båda undercentralerna. Se referens.

SS 436 40 00 (712.514.101)

7.3 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

36/40

AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageStress på kontakterSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/40

Strängdesign

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Undercentral

Anmärkningar

1/6

9.1 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt. Täcklock saknas.

SS 436 40 00 (412.2.2)

Godkända kontrollpunkter

5/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlacering
