Besiktningsrapport

9.5

Installation genom

Takkraft

Datum

7 oktober 2024

Ort

Segeltorp, Stockholms län

Genomföringar

Identifiering

Ändklämmor

Skador

95% godkända5% ej godkända

Om installationen

PanelerLongi: LR5-54HTB

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareFronius: Symo GEN24 6.0-10.0 Plus

BatteriBYD: HVS Battery-Box Premium (5.1-12.8)

TillbehörSäkerhetsbrytare AC

TillbehörSmartmätare: Fronius

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

BYD: HVS Battery-Box Premium (5.1-12.8)

Godkända kontrollpunkter

13/13

Bakomliggande materialBatteri PEDC anslutning Fastsäkring av produktFörläggning av modulerSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Fronius: Symo GEN24 6.0-10.0 Plus

Anmärkningar

2/38

3.1 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

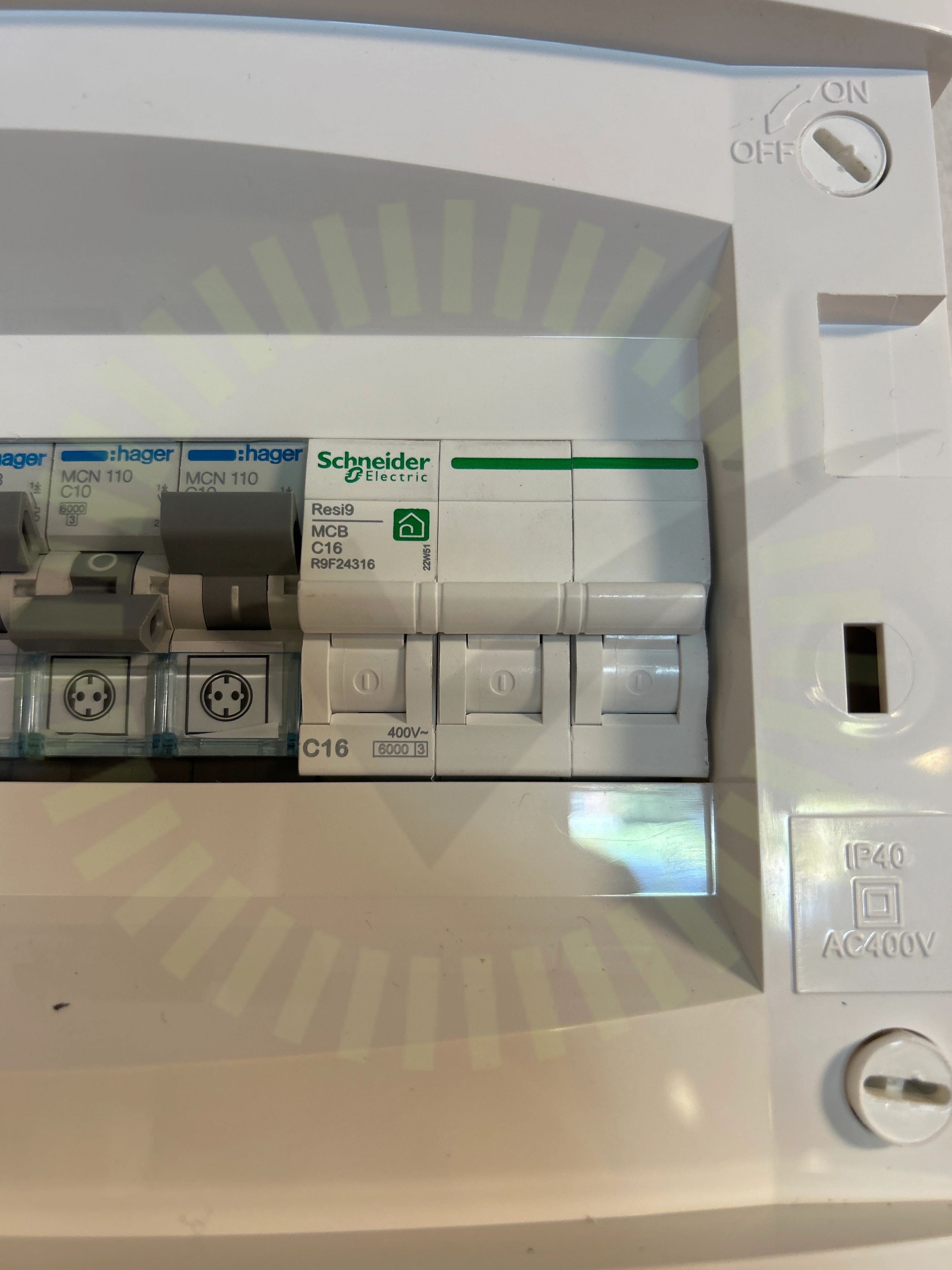

3.2 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

SS 436 40 00 (514.1)

Godkända kontrollpunkter

36/38

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Longi: LR5-54HTB

Godkända kontrollpunkter

17/17

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggningSpänningar i ramStress på kontakterSträngförläggning

Nordmount Panntak: Bärläkt

Anmärkningar

4/26

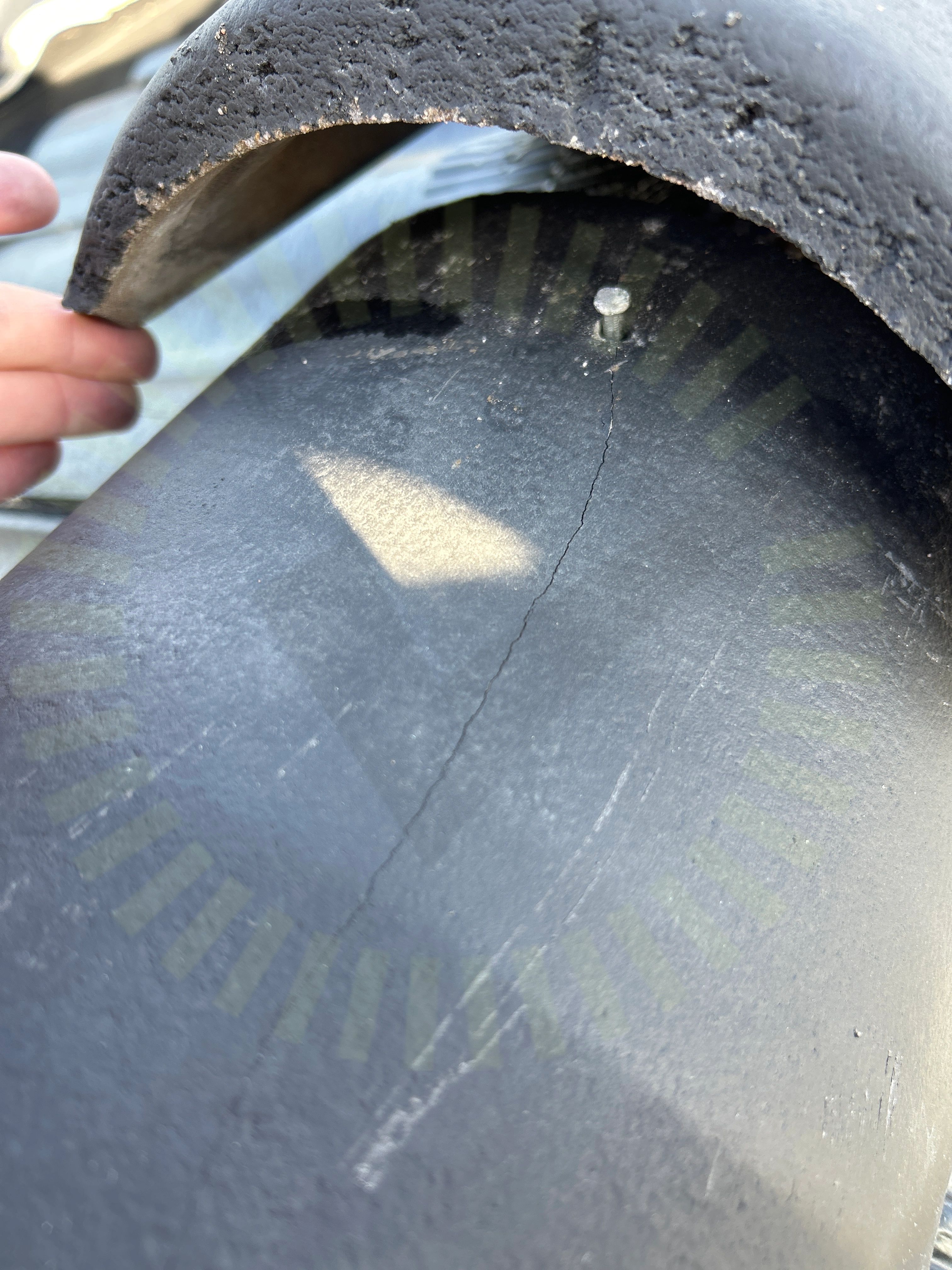

5.1 Skador

Inte godkänd

Sprucken nockpanna noterad vid installationen.

5.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning utförd för läktinfästning/råspontsinfästning metod 2. Råspontsinfästning metod 1 förekommer i installationen.

Tillverkarens montageanvisningar

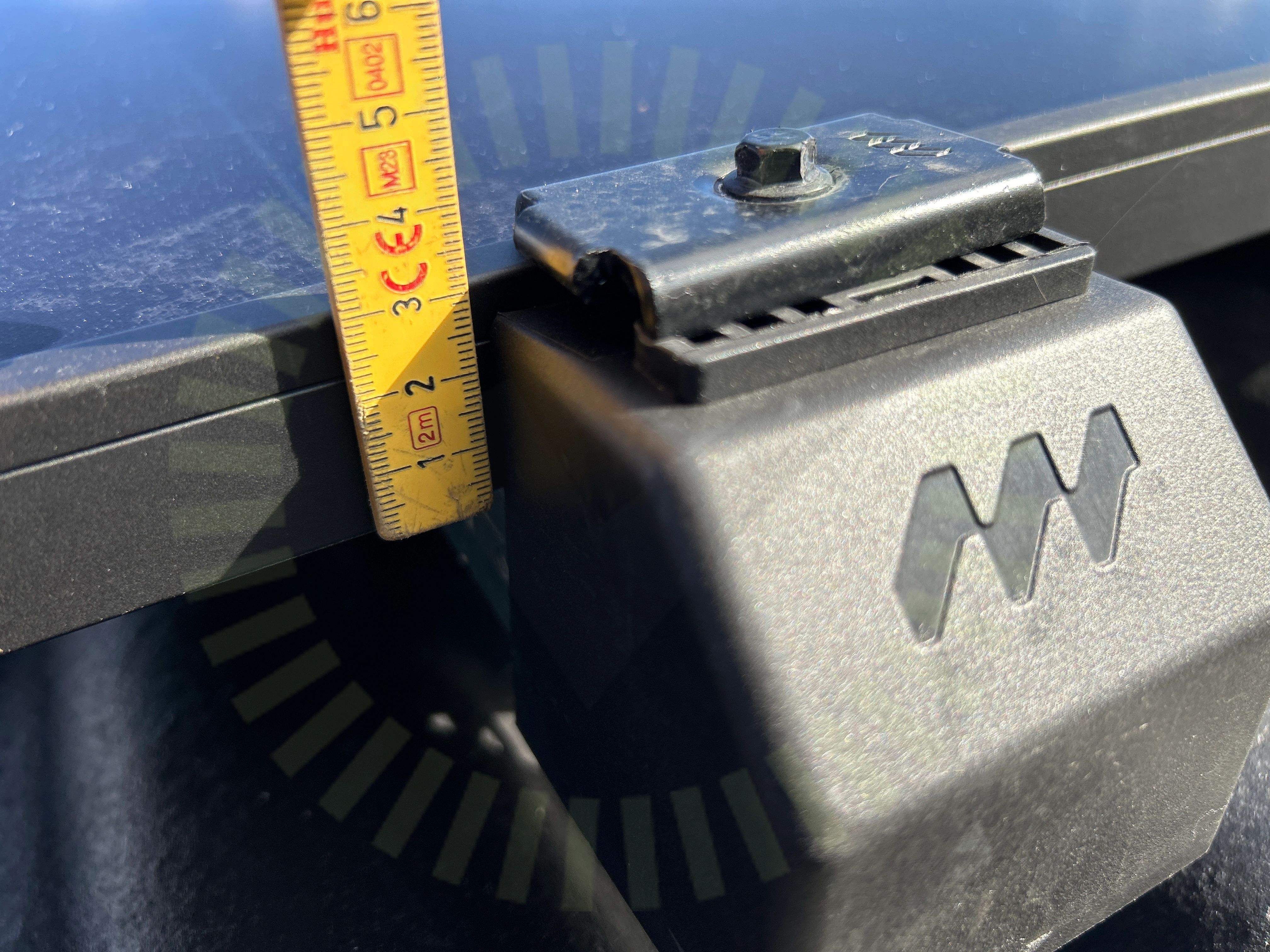

5.3 Ändklämmor

Inte godkänd

35mm ändlock monterat med 30mm panel.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 6-7

5.4 Takkrokarnas CC

Inte godkänd

Korrekt snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

21/26

Använd skruvBlandning av infästningarBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorRåspontsinfästning metod 1Skenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarStående skenorSäkerhetsavståndVäderbeständigt materialUnderliggande takpanna

Ej tillgängligt vid besiktning

1/26

Takgenomföring

Smartmätare: Fronius

Godkända kontrollpunkter

1/1

Smartmätare

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
