Besiktningsrapport
9.6
Installation genom
1KOMMA5°
Datum
22 oktober 2025
Ort
Kävlinge, Skåne län
Underliggande takpanna
Takpanna
97% godkända
3% ej godkända
Om installationen
Paneler
1Komma5° - Fullblack
Montagesystem
Weland Stål: Läktfästen
Växelriktare
FoxEss: 1Komma5: HI-(XXX)-V1
Batteri
FoxEss: 1Komma5-BAT-4300-L(X)
Tillbehör
Undercentral
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/4
1.1 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
3/4
Avsaknat underlag
Avtal
Mätprotokoll DC
Batteri
Godkända kontrollpunkter
14/14
Avstånd närliggande objekt
Avstånd till växelriktare
Batteri PE
Batterikåpor
DC anslutning
Fastsäkring av produkt
Lutning
Placering av batteri
Signalkabel batteri
Skador
Smartmätare
Tillgång till batteriet
Uppfästning av kablage
Väderskydd
Tak 1: 1Komma5° - Fullblack
Godkända kontrollpunkter
17/17
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas storlek
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelkablaget böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1: Weland Stål: Läktfästen
Anmärkningar
2/23

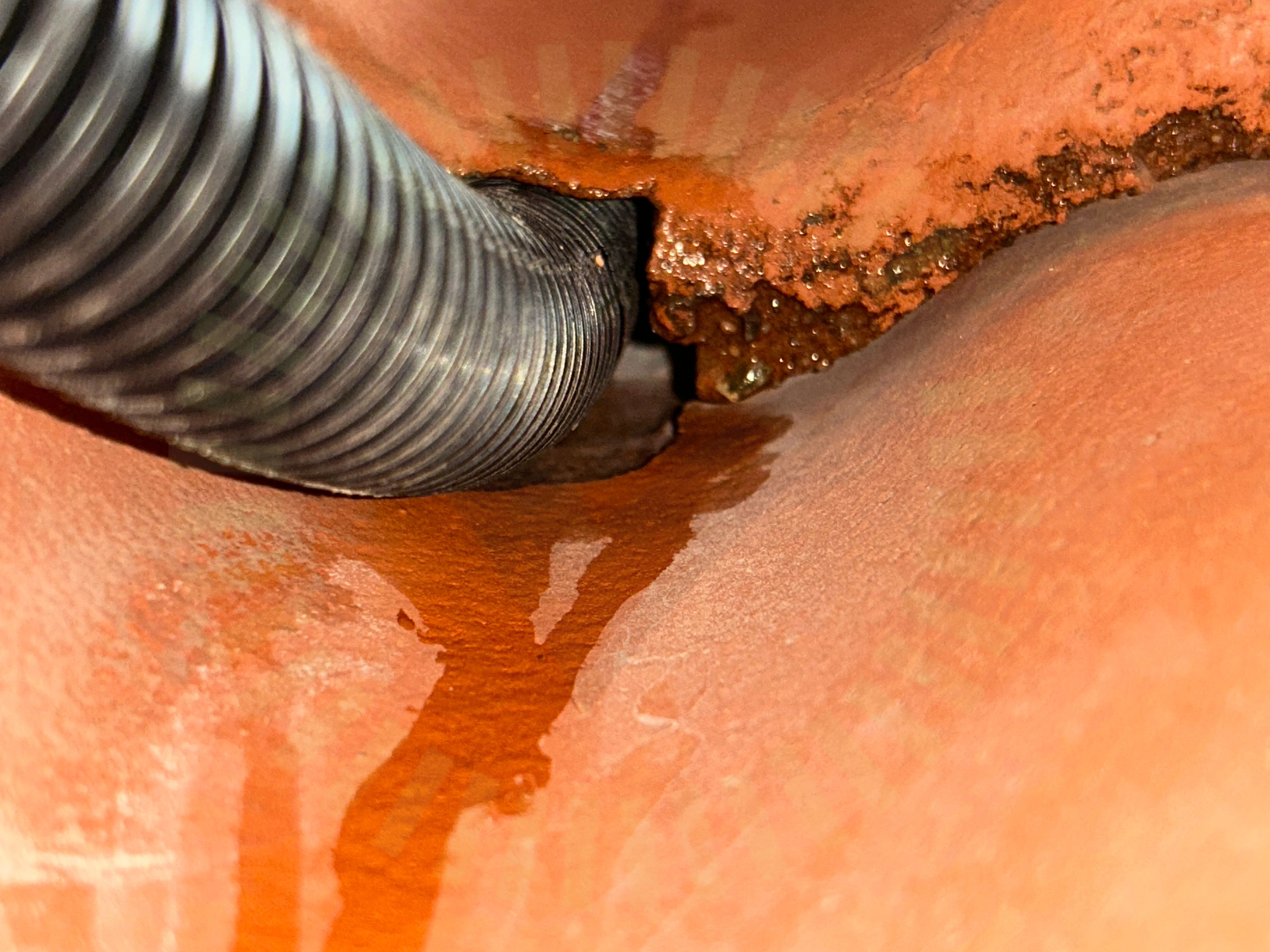

4.1 Takpanna
Inte godkänd
Den undre takpannan har skårats så att vatten rinner in på undertaket. Svårt med tydlig bild då det inte går att få in kameran i rätt läge.
4.2 Underliggande takpanna
Inte godkänd
Infästningar ligger mot underliggande takpanna.
MA5104. Sid 1 (1) | Version 4 - 221101
Godkända kontrollpunkter
21/23
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmor rätt förläggning
Läktinfästning
Mittklämmor
Panelramens höjd
Placering
Potentialutjämningsledare
Skador
Skenornas infästning
Skenornas överhäng
Skenors avstånd till varandra
Skenskarvar
Snö- och Vindlastberäkning
Takgenomföring
Takkrokarnas CC
Väderbeständigt material
Ändklämmor skena
Undercentral
Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
33/33
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
