Besiktningsrapport
9.4
Installation genom
Solxperten Stockholm
Datum
21 maj 2025
Ort
Sigtuna , Stockholms län
Kabeluppfästning
Skenskarvar
Femledarsystem
Ändklämmor
97% godkända
3% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10RT-B54HBB
Montagesystem
Nordmount Panntak: Råspont
Växelriktare
Solis: S6-EH3P(12-20)K-ND-H
Batteri
PYLONTECH: FORCE-H3
Tillbehör
Undercentral
Tillbehör
Solis: EASTRON SDM630MCT
Installerad av Solxperten Stockholm som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Godkända kontrollpunkter
11/11
Avstånd närliggande objekt
Batteri PE
DC anslutning
Placering av batteri
Sammansättning av komponenter
Signalkabel batteri
Skador
Tillgång till batteriet
Uppfästning av kablage
Utrymme
Väderskydd
Smartmätare
Godkända kontrollpunkter
5/6
Anslutning av CT klämmor
Fastsäkring av produkt
Matning till smartmätare
Signalkabel till växelriktaren
Skador signalkablage
Ej tillgängligt vid besiktning
1/6
Placering av CT klämmor
Tak 1, DMEGC: DM(XXX)M10RT-B54HBB
Godkända kontrollpunkter
19/19
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Klämmornas storlek
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Lutning
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, Nordmount Panntak: Råspont
Anmärkningar
3/25
5.1 Kabeluppfästning
Inte godkänd
Enstaka kablar/kontakter är bristfälligt uppfästa.
SS 436 40 00 (712.522.101)

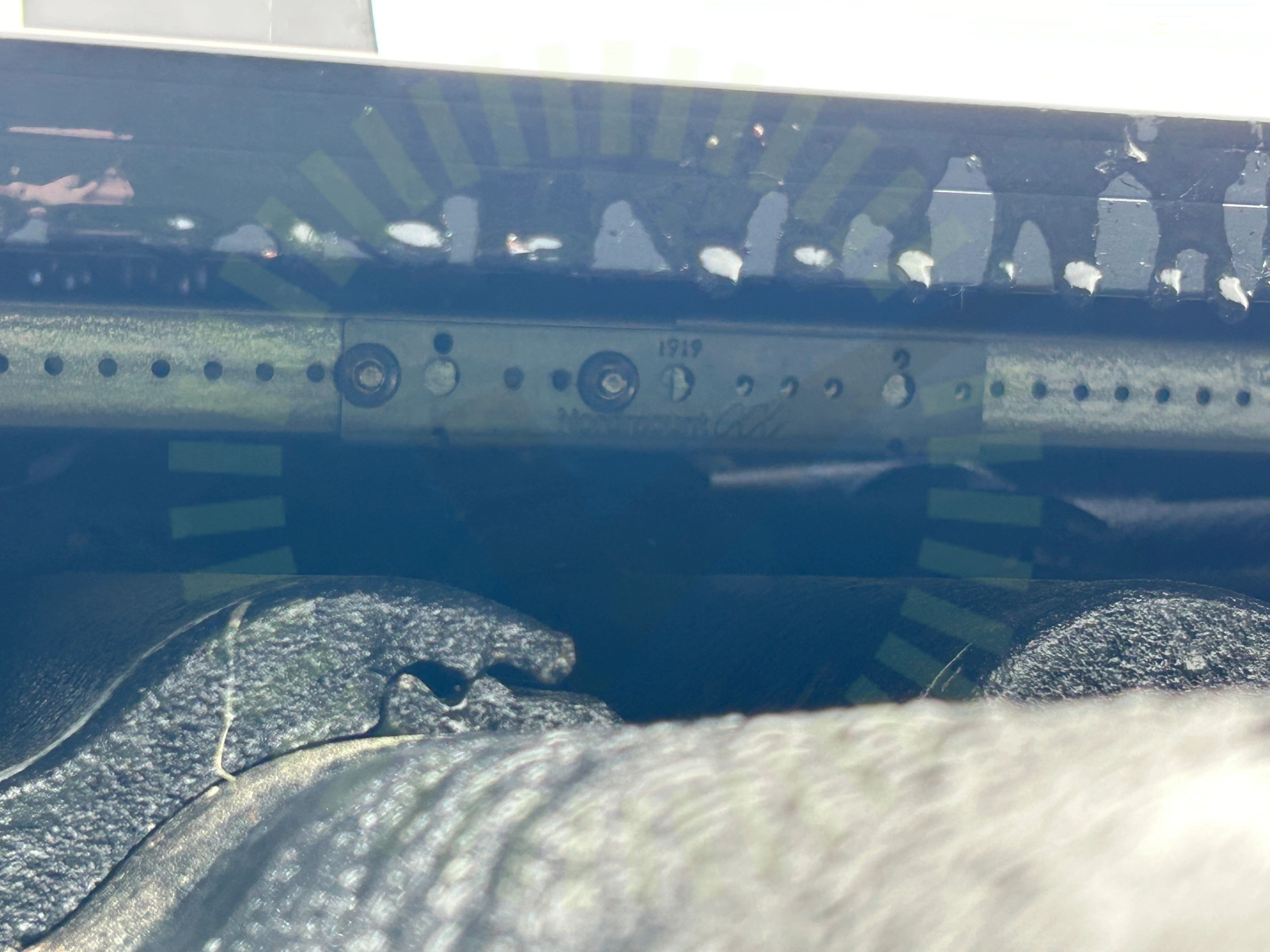

5.2 Skenskarvar
Inte godkänd
För få plåtskruv har använts till skenskarv.
Nordmount: Panntäckta tak | Råspont - monteringsanvisning Version 1.8, Sida 7

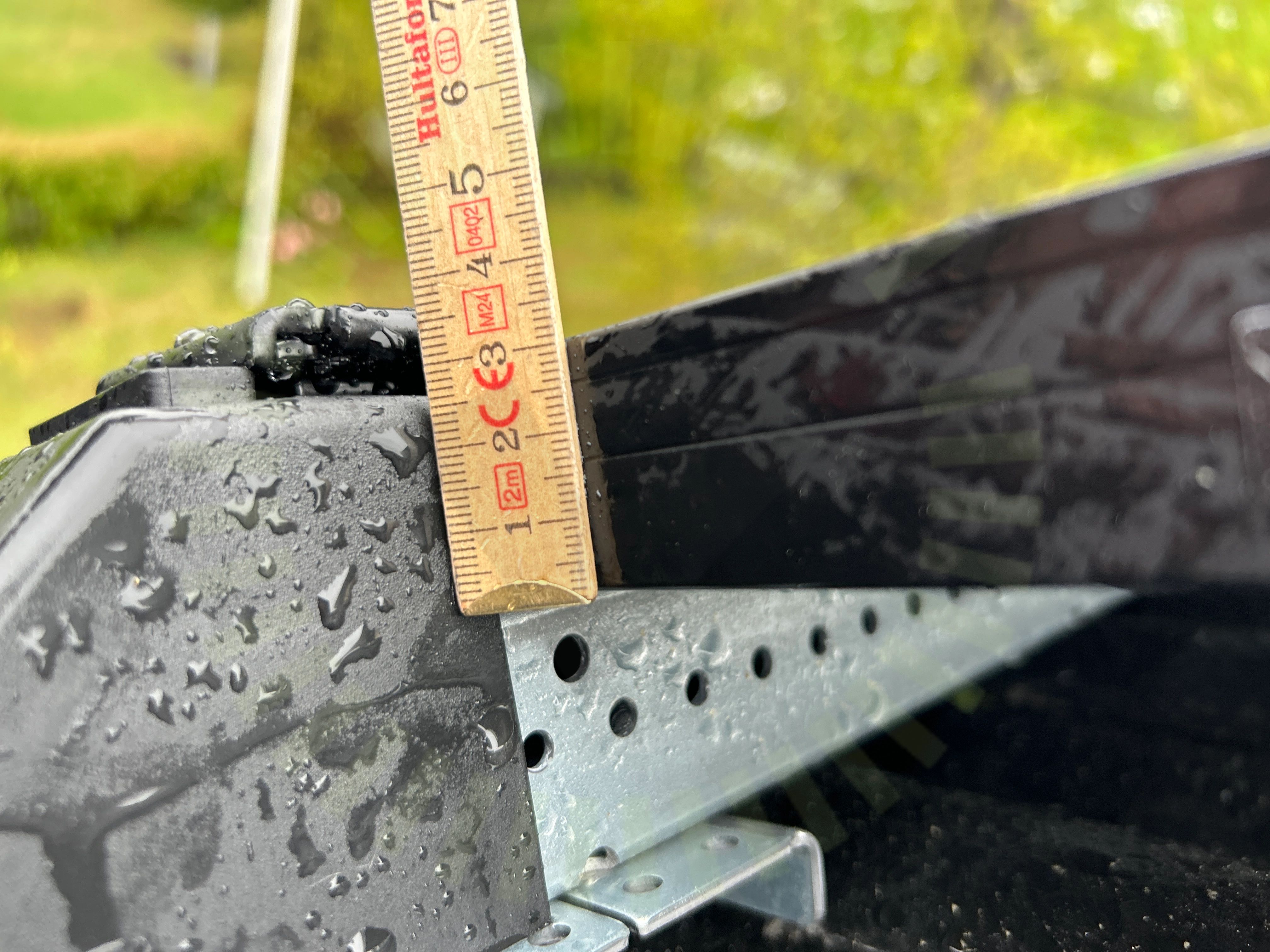

5.3 Ändklämmor
Inte godkänd
När panelen är 30mm ska plastfliken på ändkåpan brytas av.
Nordmount: Panntäckta tak | Råspont - monteringsanvisning Version 1.8, Sida 8-9
Godkända kontrollpunkter
19/25
Använd skruv
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Klämmans placering i skena
Klämmornas överlappning
Liggande skenor
Läktinfästning
Mittklämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Ej tillgängligt vid besiktning
3/25
Råspontsinfästning metod 1
Råspontsinfästning metod 2
Takgenomföring
Undercentral
Anmärkningar
1/6

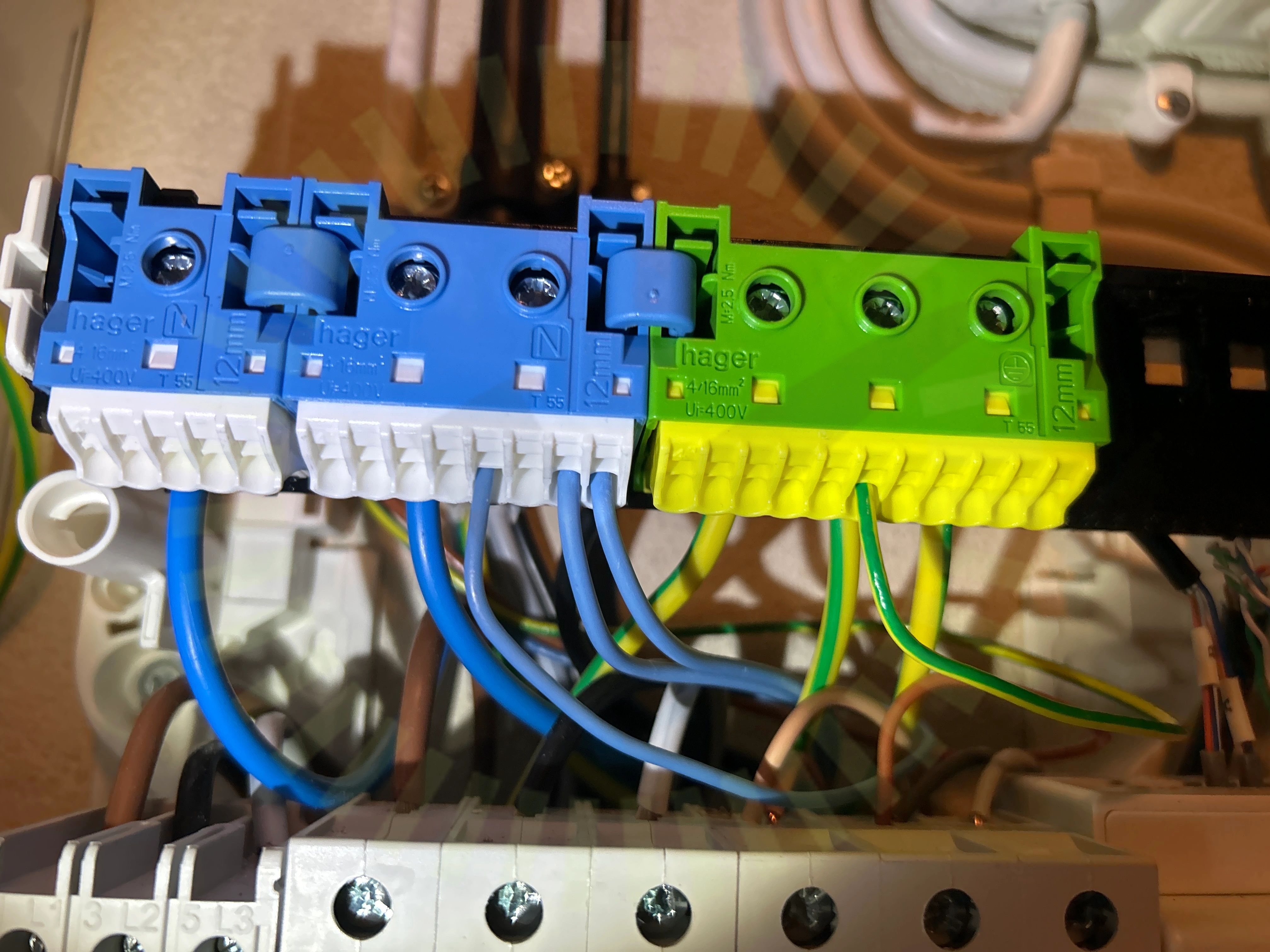

6.1 Femledarsystem
Inte godkänd
N- och PE-plint är byglade trots att anslutning är utförd med femledare.
Godkända kontrollpunkter
5/6
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
35/35
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Växelriktarens IP klassning
