Besiktningsrapport

8.5

x

Installation genom

Smart Solar Norden

Datum

23 februari 2023

Ort

Påskallavik, Kalmar län

Kopplingslåda

Kopplingslåda

Panelkablagets böjradie

Panelkablagets böjradie

Stress på kontakter

Stress på kontakter

+ 1

+ 1

86% godkända14% ej godkända

Om installationen

PanelerDenim: U M3 405 BB 108H

MontagesystemCC90- UNUM Betongpannor

MontagesystemDome Solar

VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1

TillbehörSäkerhetsbrytare AC

Installerad av Smart Solar Norden som har ett lågt snittbetyg på 7.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

CC90- UNUM Betongpannor

Godkända kontrollpunkter

16/17

Avstånd till takkantFrämmande materialHög vindlastInfästningarnas CC måttKabeluppfästningMittklämmorPanelmåttShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkyddSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/17

Skenskarv

Denim: U - M3

Anmärkningar

5/30

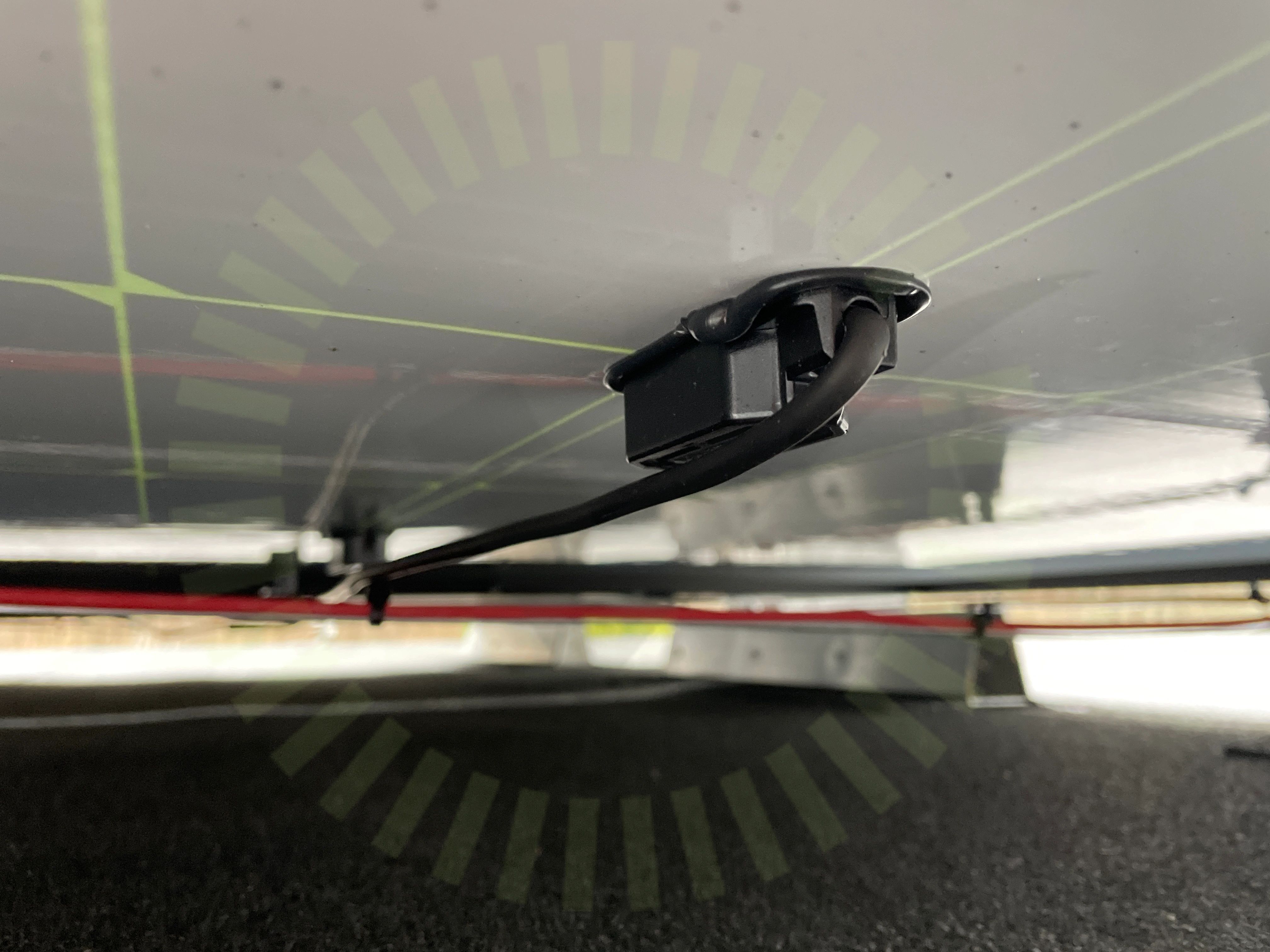

2.1 Kopplingslåda

Inte godkänd

Skarpa böjar. Vissa saknar upphängning. Bild ej möjlig men se bild från papptak

Kopplingslåda

2.2 Kopplingslåda

Inte godkänd

Kaopplingslåda Kabelförläggning skadlig.

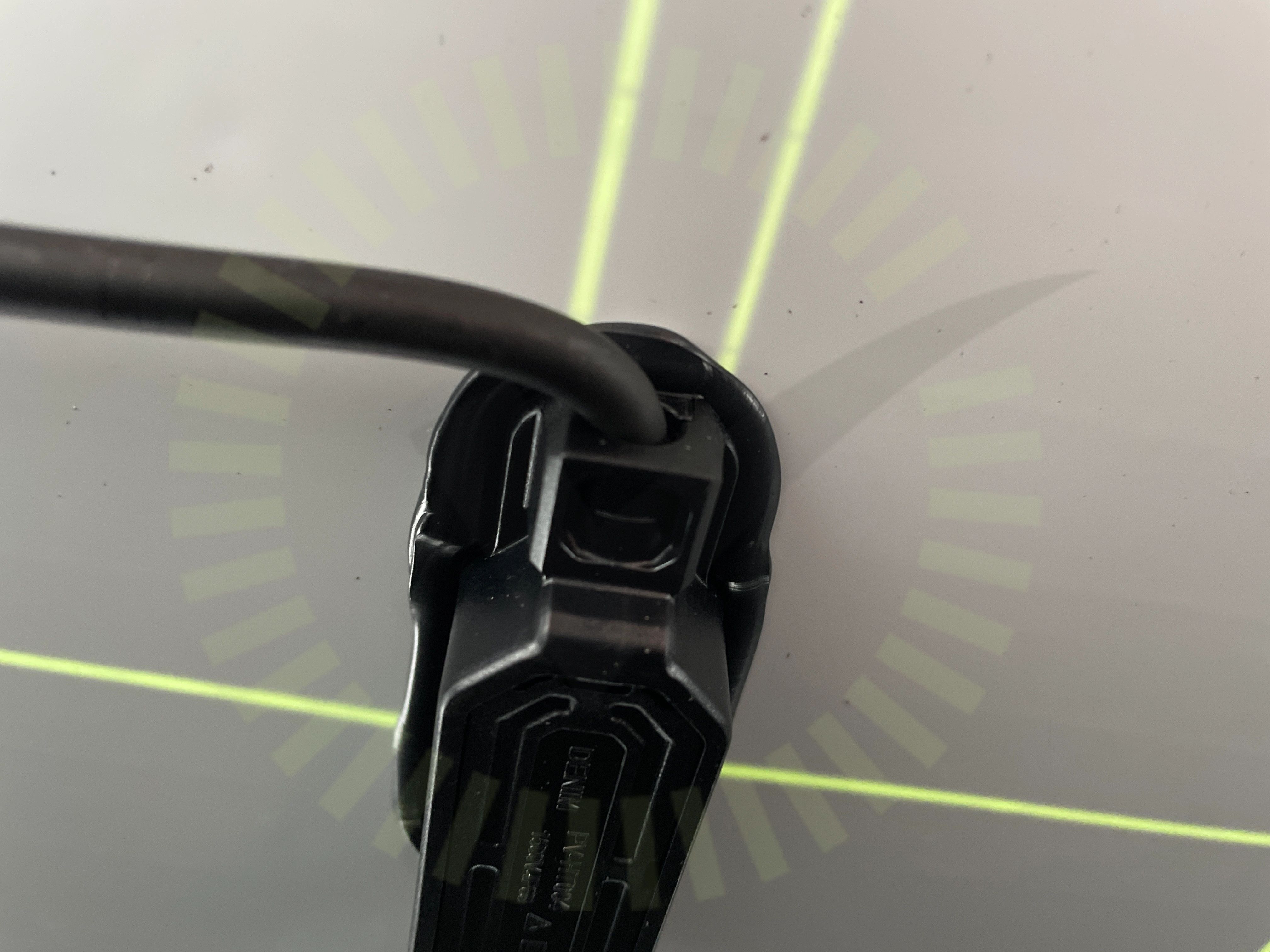

2.3 Panelkablagets böjradie

Inte godkänd

Bild ej möjlig men man kan känna under panelerna att kablarna har skarp böjradie.

Panelkablagets böjradie

2.4 Panelkablagets böjradie

Inte godkänd

Böjradie för snäv

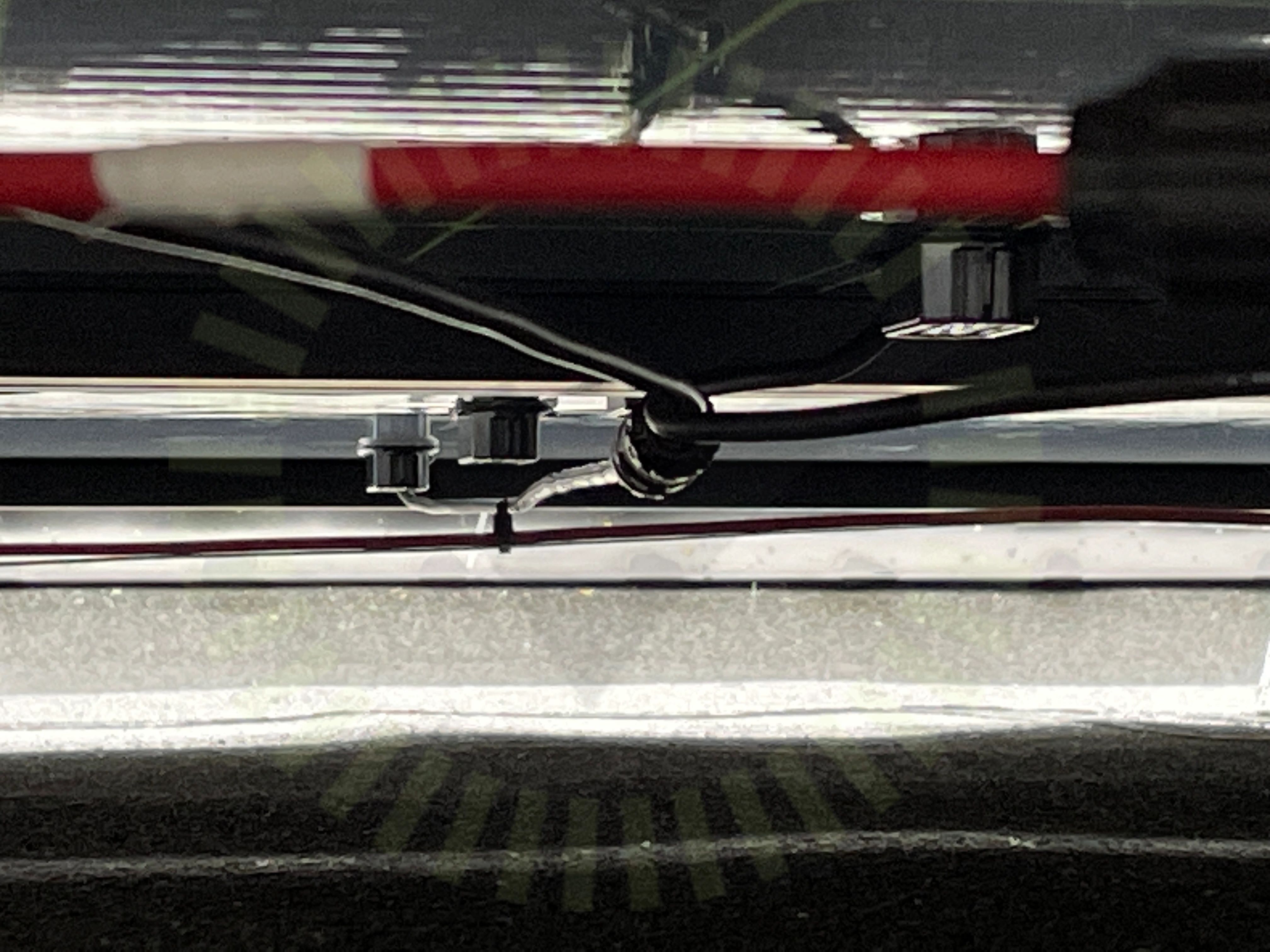

Stress på kontakter

2.5 Stress på kontakter

Inte godkänd

Solkabel förlagd ca 2 meter utan stöd med kontakt i mitten

Godkända kontrollpunkter

22/30

DräneringshålDräneringshålFästens placeringFästens placeringFörbindelse av kontakterFöremål mot bakstyckeFöremål mot bakstyckeKontakterPanelramar separeradePanelramar separeradePunktbelastningPunktbelastningSkadorSkadorSkadorSkadorSkuggaSkuggaSpänningar i ramSpänningar i ramSträngförläggningSträngförläggning

Ej tillgängligt vid besiktning

3/30

Förbindelse av kontakterKontakterStress på kontakter

Dome Solar

Anmärkningar

1/1

3.1 Infästning i takpapp

Inte godkänd

Infästningarna måste fästas i bärande takunderlag, tex underliggande råspont. Infästning i råspont är endast godkänt i inre mittzon om vindlast understiger 0,2 kN

SIS Handbok 357, sid 75. Punkt 10.3.4

Huawei: SUN2000-(3KTL-10KTL)-M1

Anmärkningar

6/34

4.1 Avtal

Inte godkänd

Garantitid montagesystem 20 år enligt avtal. Levererat CC90 med 12 års garanti samt Dome solar med 10 år garantitid

Avtal

4.2 DC Genomföringar

Inte godkänd

Genomföring ej tätad mellan källare och krypgrund

SS 436 40 00 (527.2.1)

4.3 AC Genomföringar

Inte godkänd

Genomföring ej tätad mellan källare och krypgrund

SS 436 40 00 (527.2.1)

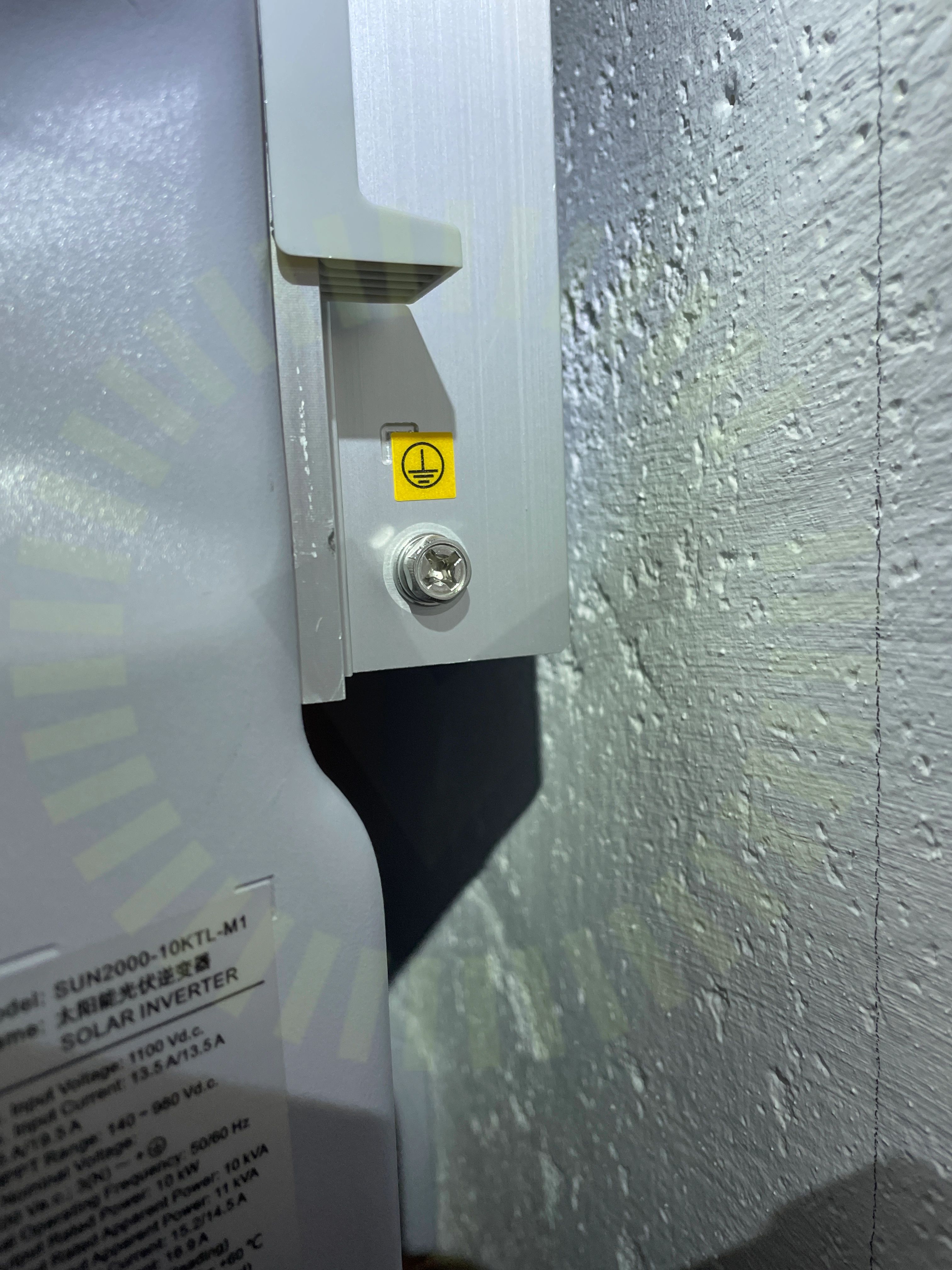

Jordning av chassi

4.4 Jordning av chassi

Inte godkänd

Extern PE anslutning till chassi ej ansluten

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

4.5 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

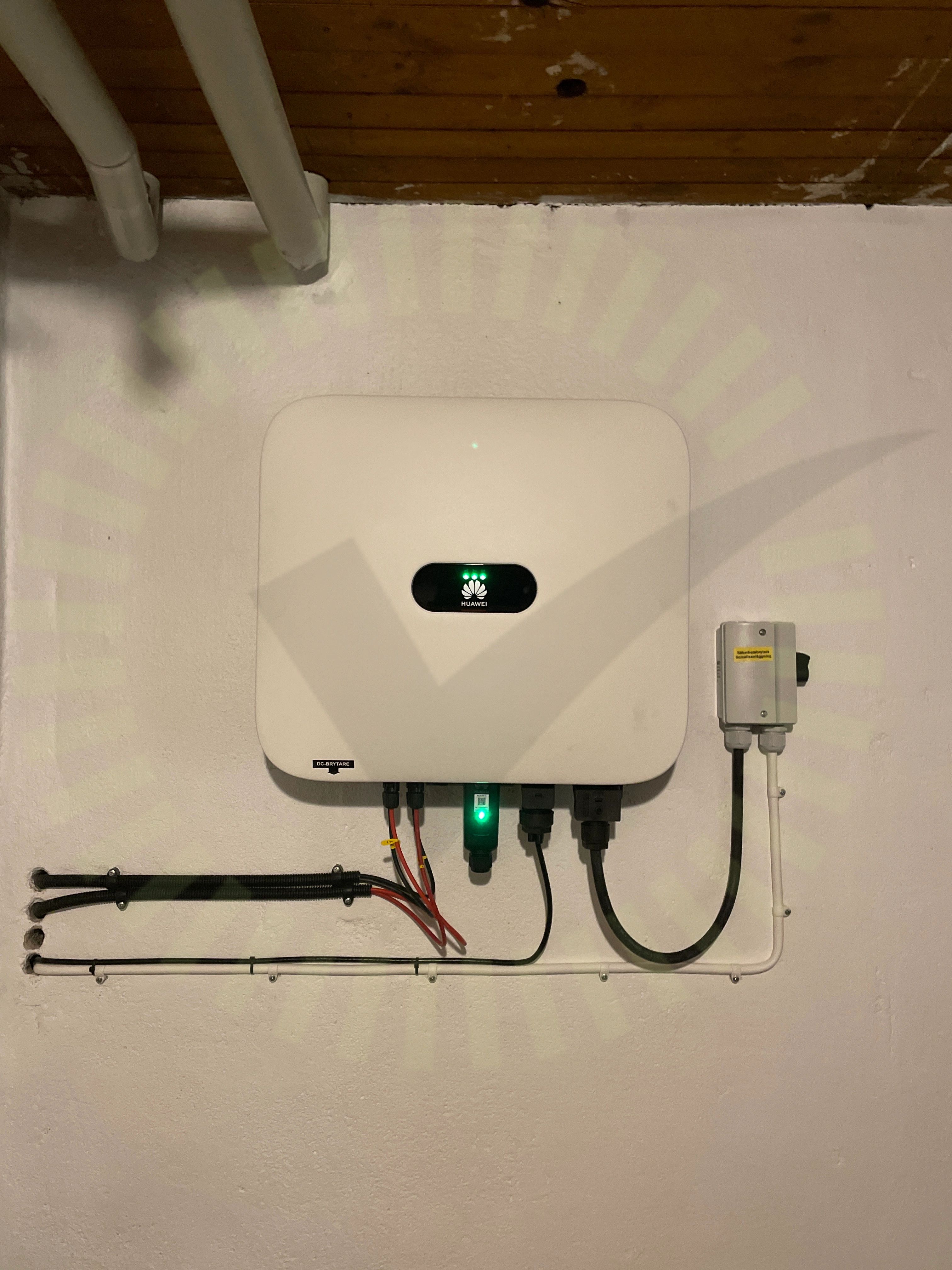

Varning för likspänning

4.6 Varning för likspänning

Inte godkänd

Saknas vid vr

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

28/34

AC anslutning växelriktareAC BöjradieAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInformering av solcellerInfästningKontakterMärkningPlaceringSträngschemaSäkringsdimensionTillförlitligt fästVarning för backspänningVentilation

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
