Institutet för Solenergikvalitet

Besiktningsrapport

7.4
x

Installation genom

Elteknik i Lund

Datum

24 juli 2023

Ort

Bara, Skåne län
Klämmor rätt förläggning
Ändklämmor skena
Skenskarv
79% godkända21% ej godkända

Om installationen

PanelerAstronergy: CHSM54M(BL)-HC
MontagesystemWeland Stål: Papptak
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SG15-20RT
TillbehörSäkerhetsbrytare AC
TillbehörSmartmätare: CHINT DTSU666
TillbehörUndercentral
Elteknik i Lund

Installerad av Elteknik i Lund som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Garage, Astronergy: CHSM54M(BL)-HC

Anmärkningar

1/15
Kontaktdon

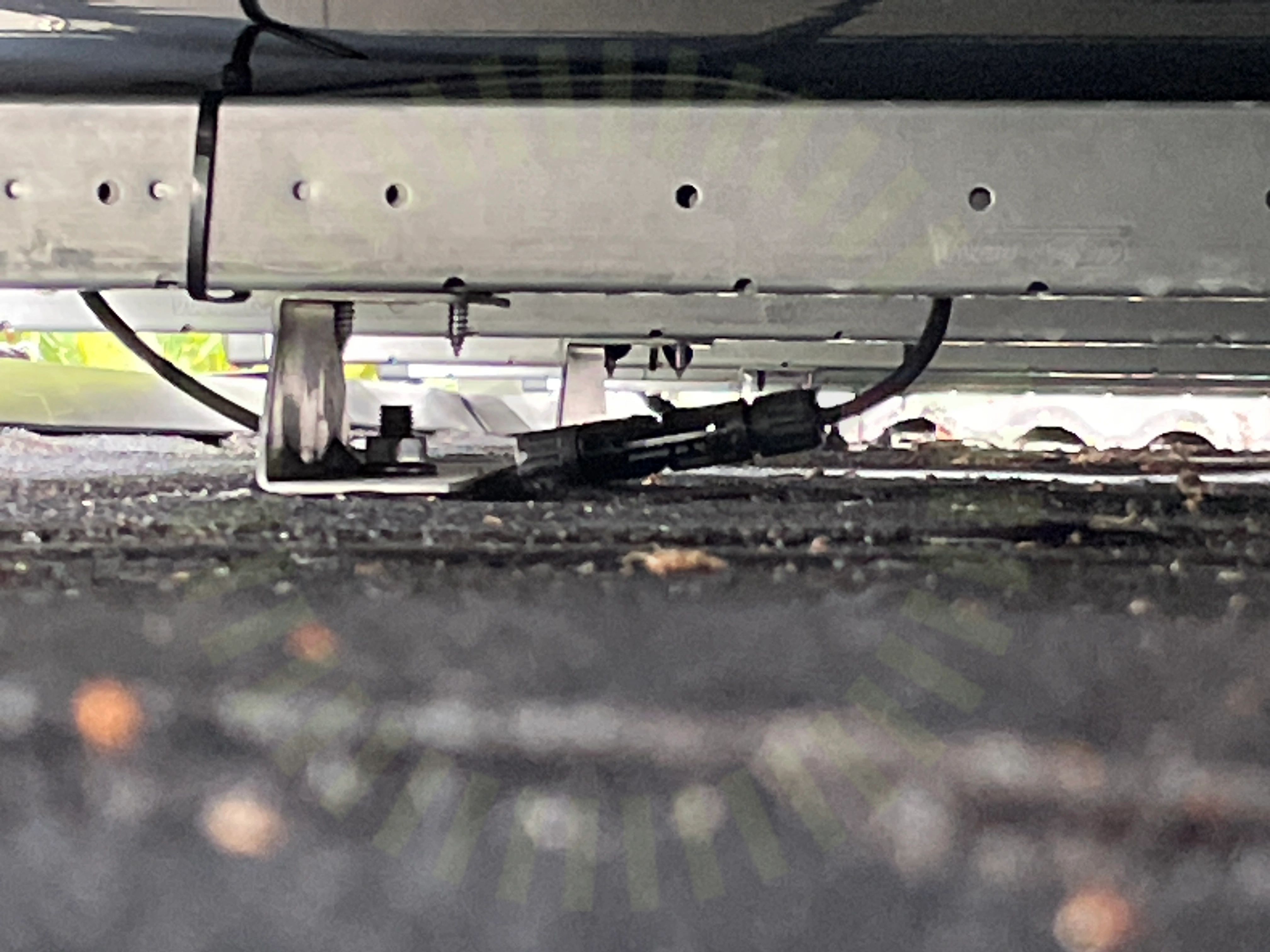

2.1 Kontaktdon

Inte godkänd

Kontakter ligger där vatten kan ansamlas. Kontaktdon ligger mot taket.

Staubli Monteringsanvisning MA711

Godkända kontrollpunkter

13/15
Avstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/15
Strängförläggning

Garage, Weland Stål: Papptak

Anmärkningar

10/24

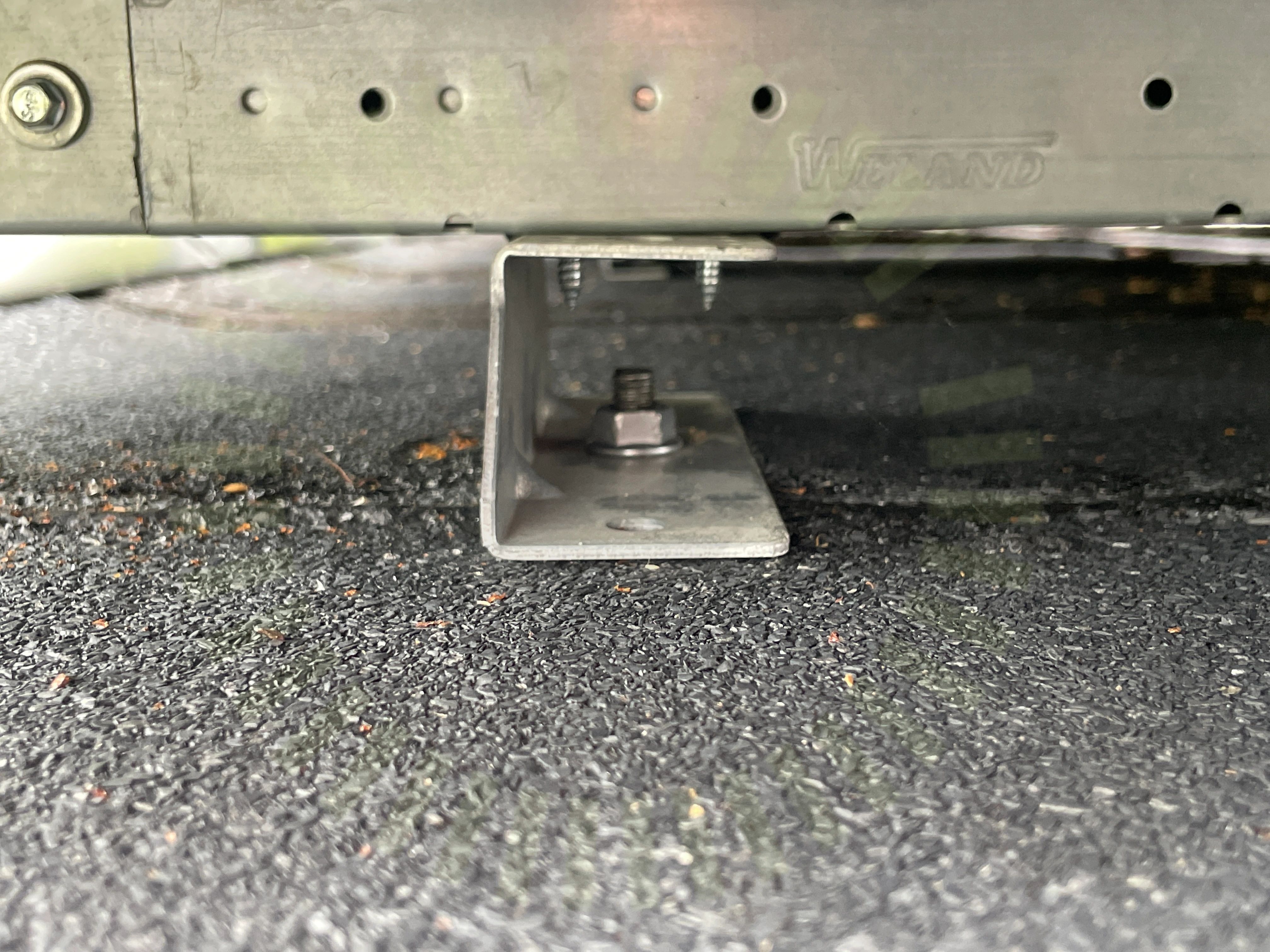

C-profil

3.1 C-profil

Inte godkänd

C-profil är inte fäst i tätskiktsplattan korrekt. Enbart fäst med en skruv.

MA5103 Sid 1 (2) | Version 4 - 201103

3.2 CC infästningar

Inte godkänd

Lastberäkning saknas vid besiktningstilfälle. Uppmätt mått mellan infästningar 2200mm.

MA1008 Sid 1 (1) | Version 3 - 220218
Fastskruvning av stödplatta

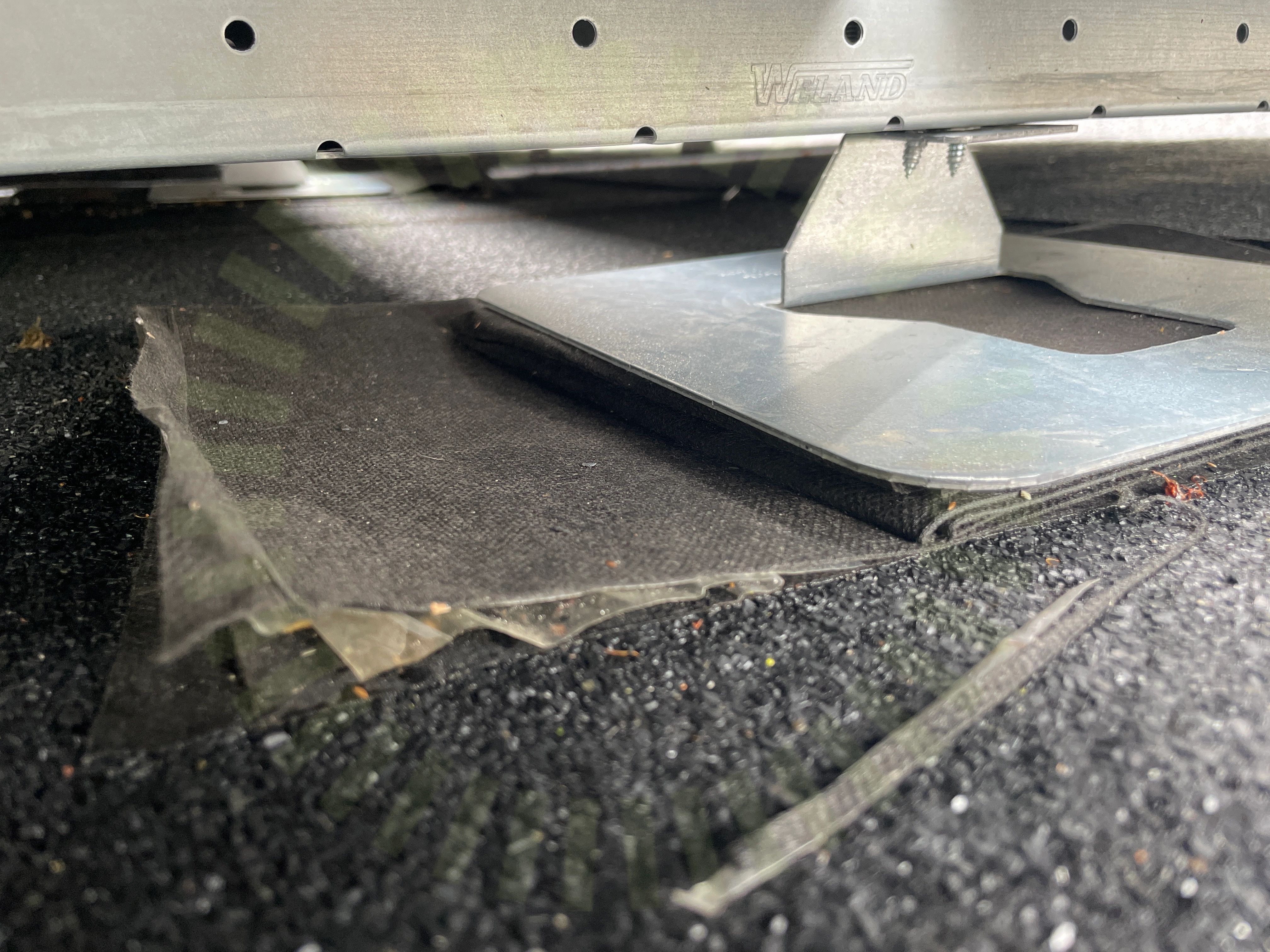

3.3 Fastskruvning av stödplatta

Inte godkänd

Skydsmatta är ej av samma material som tak.

MA5103 Sid 2 (2) | Version 4 - 201103
Kabeldragning mellan takytor

3.4 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad.

Kabeluppfästning

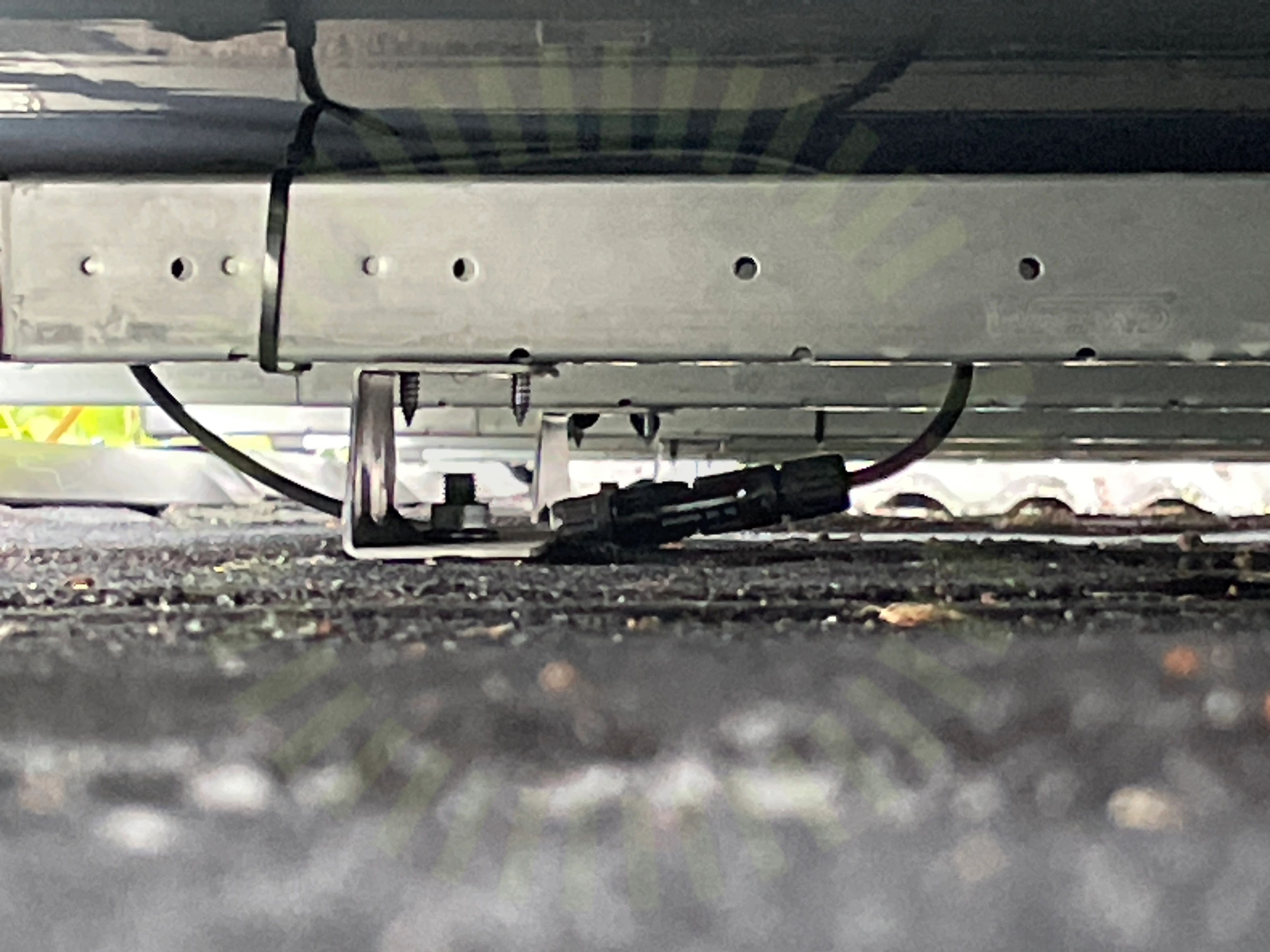

3.5 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

Klämmor rätt förläggning

3.6 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

3.7 Placering stödplatta

Inte godkänd

Lastberäkning saknas för projektet. Uppmätt mått mellan infästning och stödplatta 1110mm.

MA5103 Sid 2 (2) | Version 4 - 201103
Skenskarv

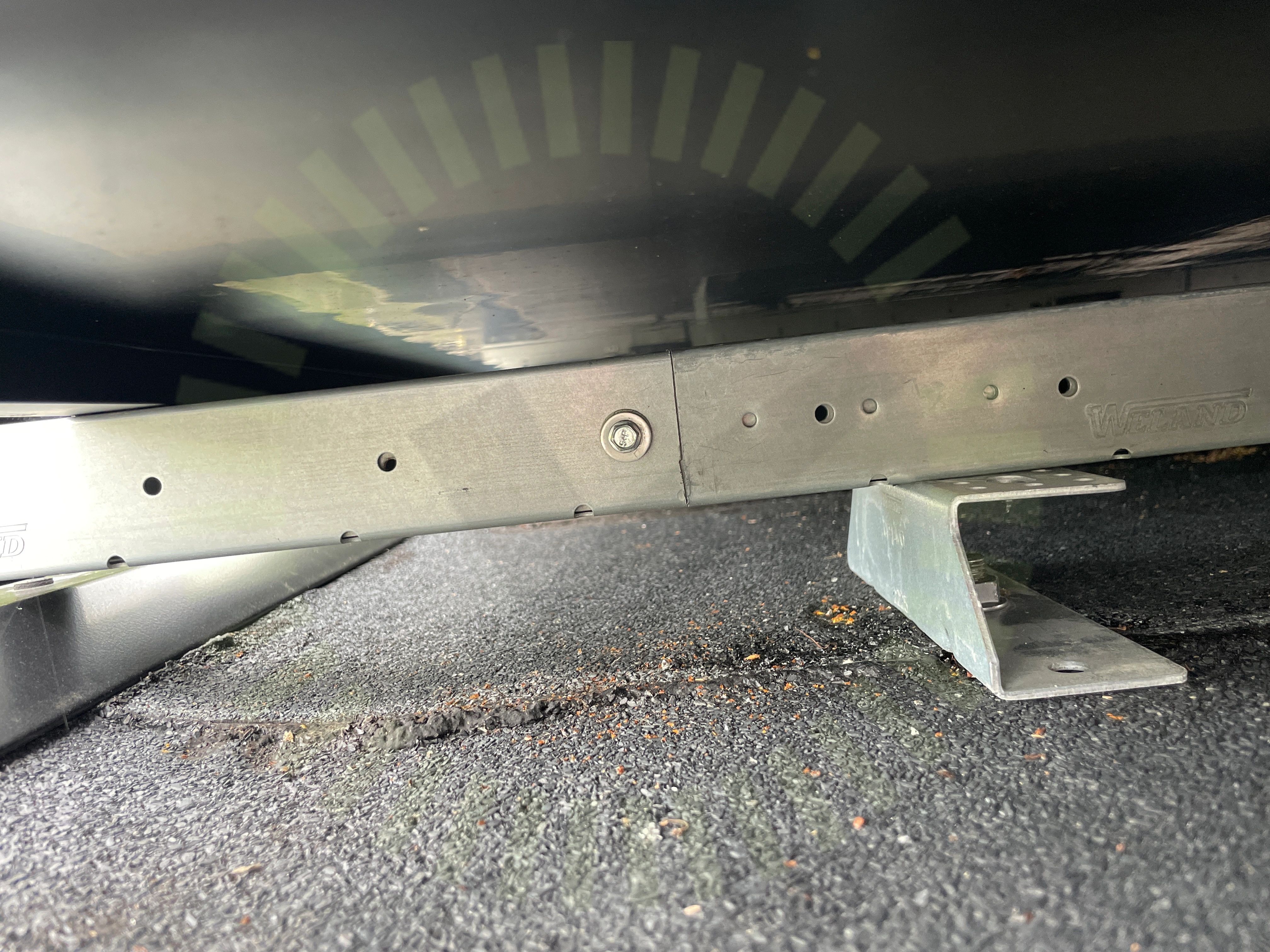

3.8 Skenskarv

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerat.

MA5103 Sid 1 (2) | Version 4 - 201103

3.9 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar
Ändklämmor skena

3.10 Ändklämmor skena

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

13/24
Använd tätskiktsdukDC kabel förläggningFrämmande materialFöremål mellan skena och panelramMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSvetsning av pappVäderbeständigt materialÄndklämmor skruv

Ej tillgängligt vid besiktning

1/24
Infästning: Infästning Råspont

Hus, Astronergy: CHSM54M(BL)-HC

Anmärkningar

3/16
Klämmornas storlek

4.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Astronergy Crystalline Silicon PV Module Installation Manual. Rev 1.1, January 2023, Sida 15
Kontaktdon

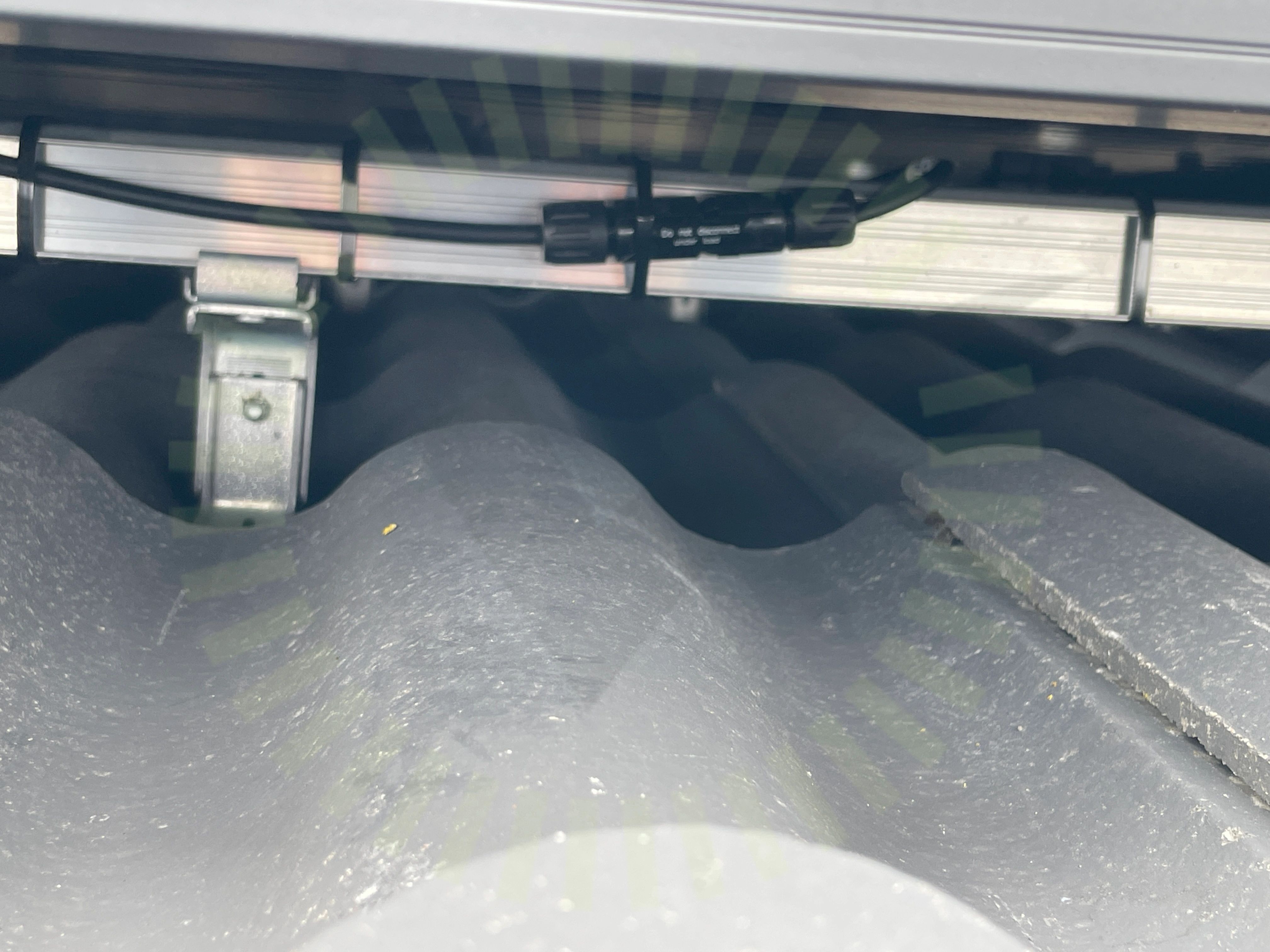

4.2 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

Staubli Monteringsanvisningar MA711
Panelkablagets böjradie

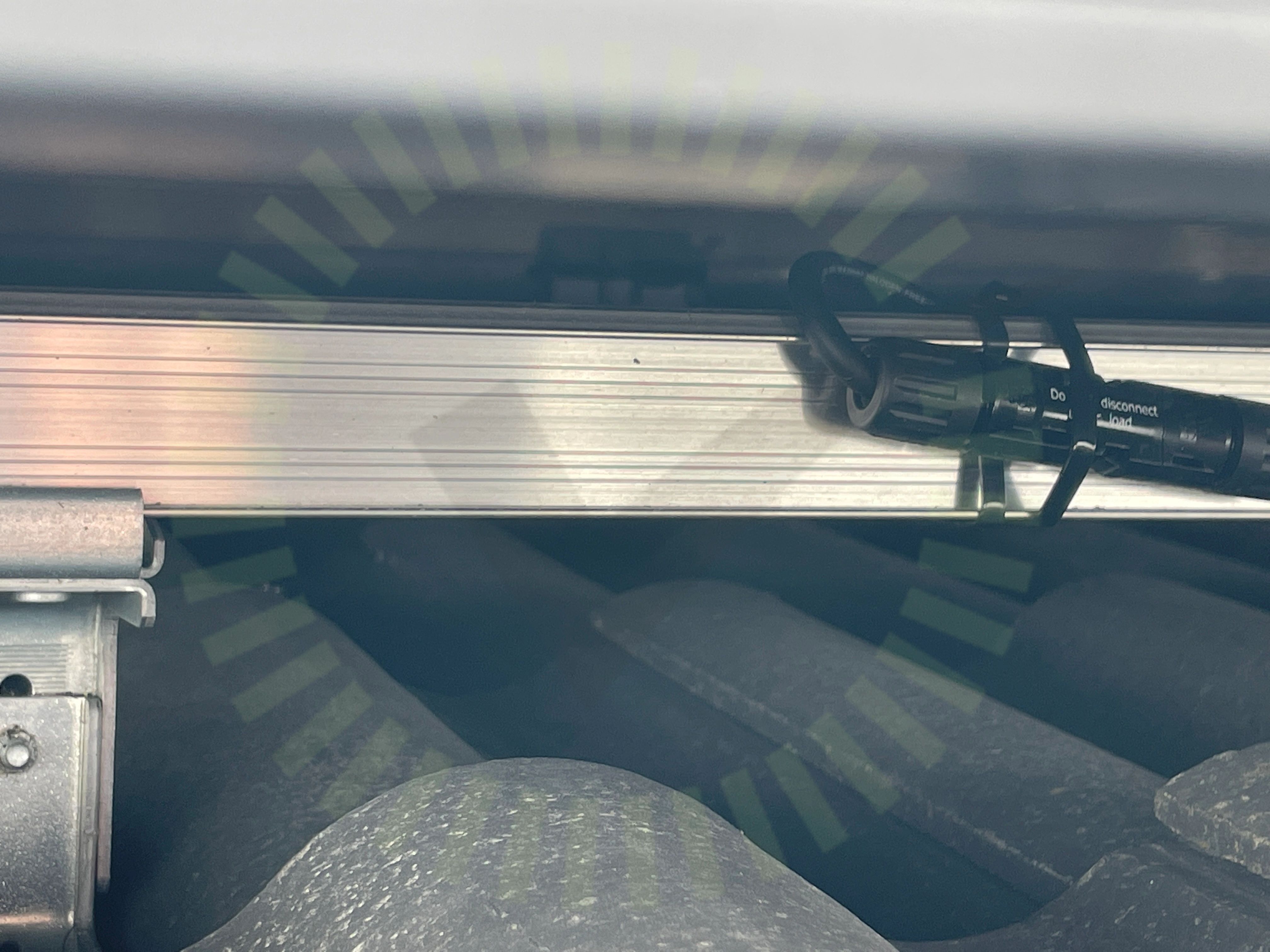

4.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

13/16
Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKopplingslådaPanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Hus, ESDEC Lutande Panntak

Anmärkningar

4/25
Mittklämmor

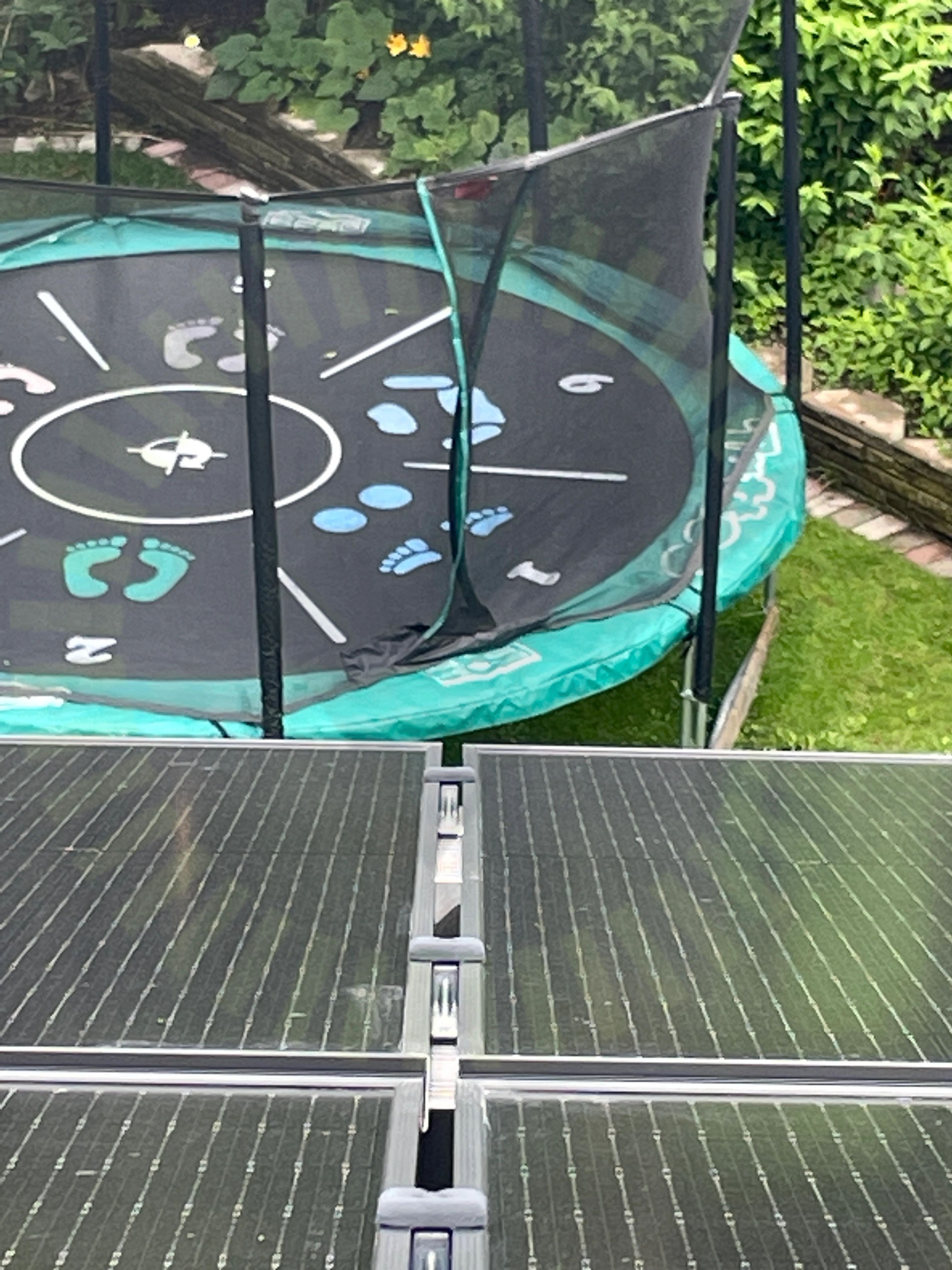

5.1 Mittklämmor

Inte godkänd

Mittfästen ska ligga dikt an mot panelen

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 13
Skenornas överhäng

5.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

5.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

5.4 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt. Uppmätt mått mellan krokar 750mm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

20/25
DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaLäktinfästningPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/25
Takgenomföring

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Undercentral

Anmärkningar

2/7

7.1 Brytare

Inte godkänd

Frånskiljare saknas för undercentral.

SS 436 40 00 (132.10)
PEN-ledare

7.2 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

5/7
BöjradieInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5

8.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på arbetsbrytare för växelriktare samt undercentral där växelriktare är inkopplad.

SEK 457, Sida 42

Godkända kontrollpunkter

3/5
Informering av solcellerMissvisande varselmärkningVarning för likspänning

Ej tillgängligt vid besiktning

1/5
Tillförlitligt fäst

Växelriktare

Anmärkningar

5/35

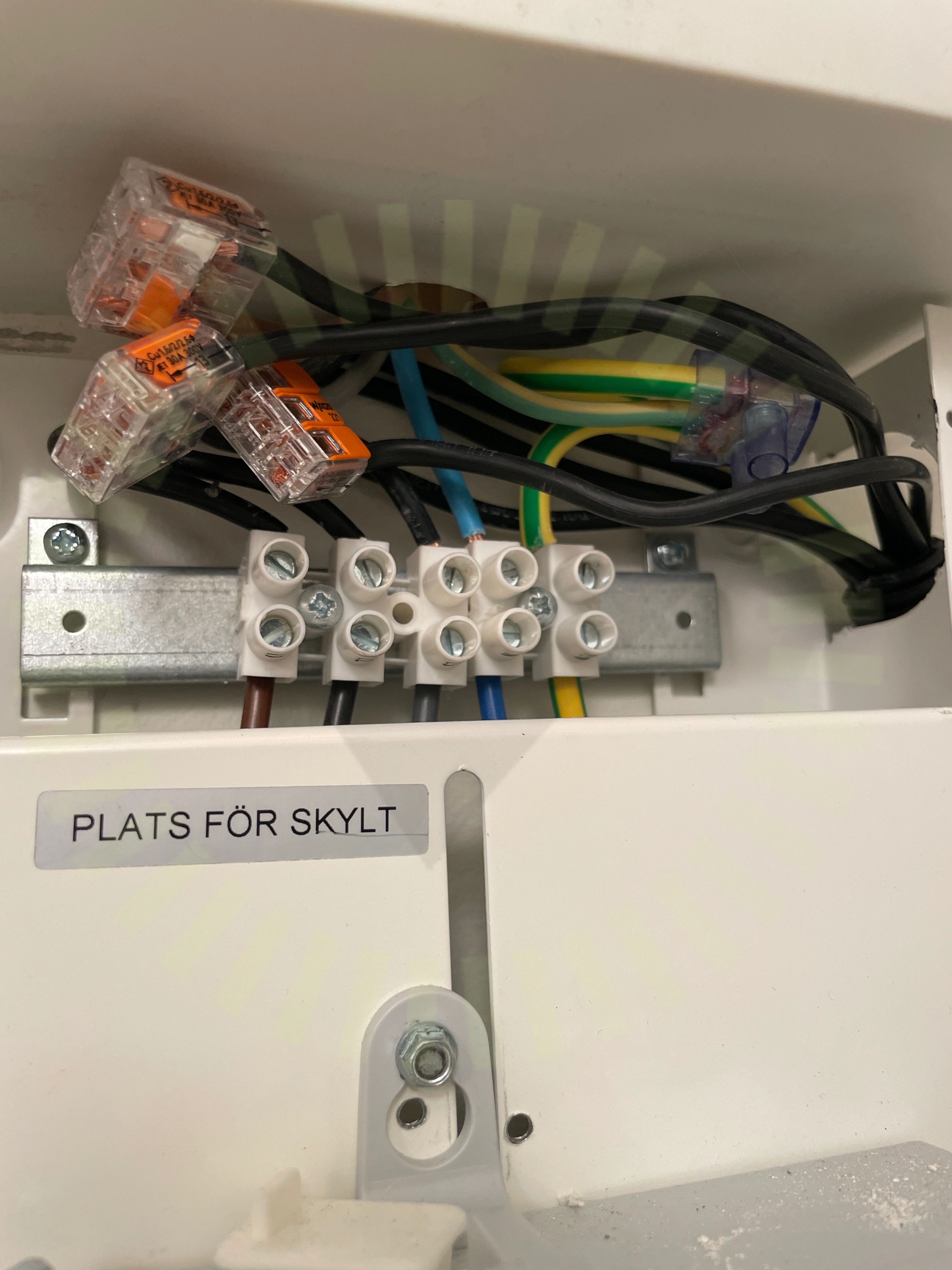

AC Anslutning Växelriktare

9.1 AC Anslutning Växelriktare

Inte godkänd

Man har gått från TN-S till TN-C system när man har installerat undercentralen till växelriktare. Detta är ej godkänt.

AC Kablage förläggning

9.2 AC Kablage förläggning

Inte godkänd

Slang för AC kablage till undercentral är ej uppfäst med tillräckligt stöd.

9.3 Kabeldimensionering

Inte godkänd

Kablage är underdimensionerat för anläggningens produktion.

Skarp kant

9.4 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

9.5 Säkringsdimension

Inte godkänd

Säkring ej korrekt dimensionerad. Underlag för dynamisk eller statisk begränsning saknas.

Godkända kontrollpunkter

26/35
AC BöjradieAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiLedare anslutnaLikspänningskomponenterMärkningPlaceringSkadat kablageSmartmätareStress på kontakterUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

4/35
DC Max SpänningDC Max StrömDC Min SpänningSträngdesign
