2.1 Mittklämmor
Inte godkändMittfästen är inte monterade.
Besiktningsrapport
9.5
Installation genom
Svea Solar
Datum
3 juni 2024
Ort
Vejbystrand, Skåne län
96% godkända4% ej godkända
Om installationen
PanelerLongi: LR4-60HPB 345-375M
MontagesystemESDEC Lutande Panntak
VäxelriktareSMA: SUNNY TRIPOWER 8.0 / 10.0
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Tak 1, ESDEC Lutande Panntak
Anmärkningar
2/26
2.2 Takkrokarnas CC
Inte godkändKrokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen. Uppmätt mått 1050mm.
Snö- och vindlastberäkning
Godkända kontrollpunkter
24/26DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor
Tak 1, Longi: LR4-60HPB 345-375M
Anmärkningar
1/16

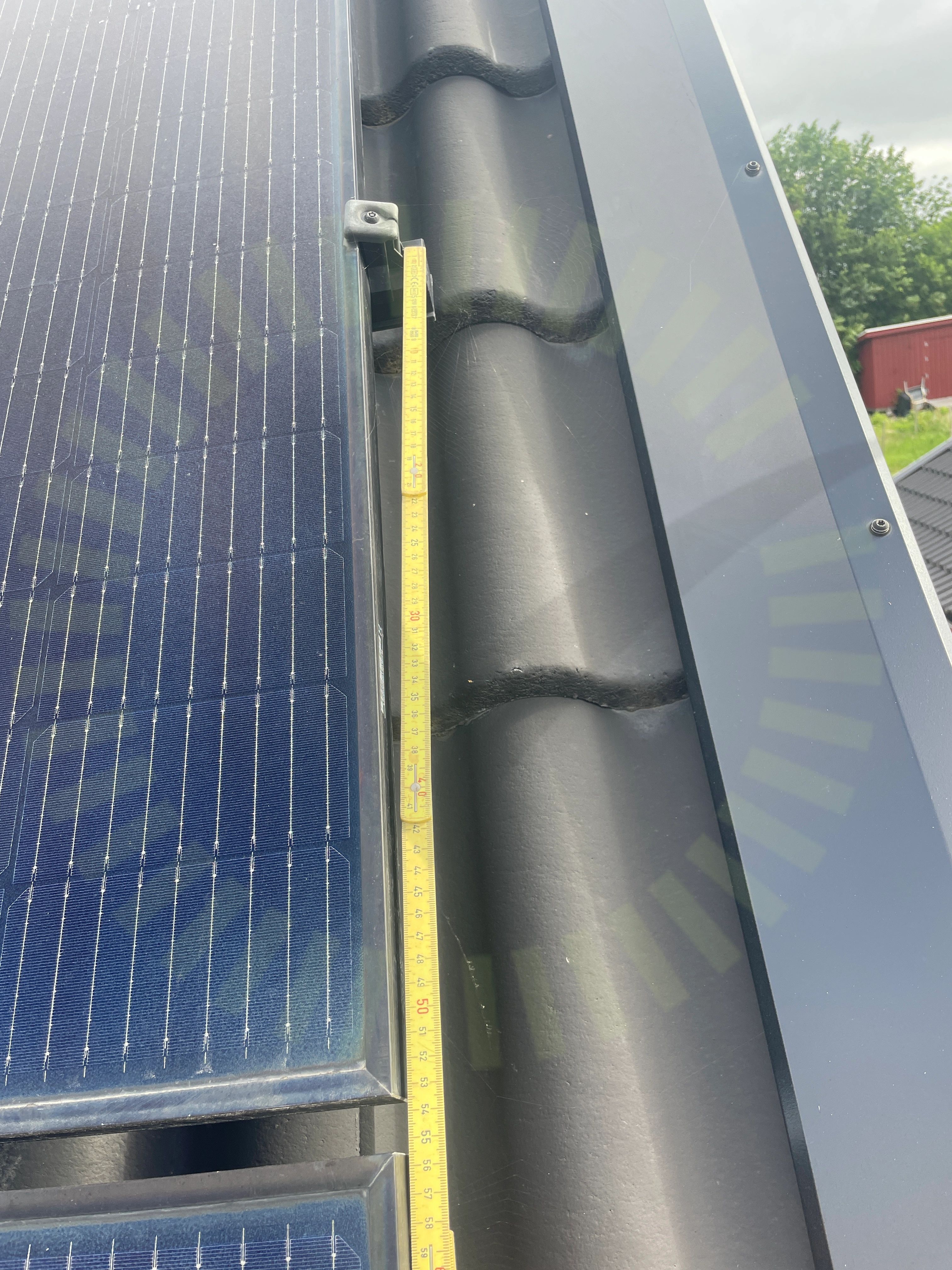

3.1 Klämmornas placering
Inte godkändKlämmor inte monterade inom tillverkarens angivna zon. Underlag/intyg för använd klämzon behövs från paneltillverkaren.
Installation Manual for LONGi Solar PV Modules, V15, Sida 15-16
Godkända kontrollpunkter
15/16Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKontaktdonKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Godkända kontrollpunkter
28/28AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvståndBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDirekt solljusDubbel matningFastsäkring av produktHuvudsäkringInfästningKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningNärliggande materialSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVinkelVäderbeständigt material
